一种妇产科血袋及麻醉剂医疗箱

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201710114522.8
申请日：	20170228
申请（专利权）人：	[安聪聪]
地址：	广东省佛山市高明区荷城街道泰华路668号汇源豪庭13栋2梯202房
发明人：	[安聪聪]
主分类号：	A61B50/31
公开（公告）号：	CN106725880A
公开（公告）日：	20170531
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN106725880A （45）申请公布日 20170531



（21）申请号 CN201710114522.8   （22）申请日 20170228   （71）申请人 [安聪聪]   地址 广东省佛山市高明区荷城街道泰华路668号汇源豪庭13栋2梯202房   （72）发明人 [安聪聪]   （74）专利代理机构         代理人
（54）发明名称      一种妇产科血袋及麻醉剂医疗箱
（57）摘要      本发明公开了一种妇产科血袋及麻醉剂医疗箱，包括医疗箱主体，所述医疗箱主体包括箱体和箱盖，所述箱体由控制箱、制冷箱、麻醉药剂存储箱和血袋放置箱组成，所述医疗箱主体设有可调节的背带，所述医疗箱主体底部设有控制箱，所述控制箱内设有蓄电池，所述蓄电池一侧设有温度控制器，所述控制箱一端设有充电口，所述控制箱另一端设有散热口，所述控制箱顶端设有制冷箱，所述制冷箱内部设有制冷器，所述制冷器一侧设有温度传感器。本发明用于解决孕妇在生产过程中需要进行麻醉和失血过多的问题，血袋及麻醉剂医疗箱用于给孕妇提供，具备使用方便，能够长时间保存麻醉药剂和血袋，解决了麻醉药剂携带不方便和不严格保存导致麻醉药剂失效的问题。



权 利 要 求 书

1.一种妇产科血袋及麻醉剂医疗箱，包括医疗箱主体（1），其特征在于：所述医疗箱主 体（1）包括箱体（6）和箱盖（51），所述箱体由控制箱（2）、制冷箱（3）、麻醉药剂存储箱（4）和 血袋放置箱（5）组成，所述医疗箱主体（1）设有可调节的背带（11），所述医疗箱主体（1）底部 设有控制箱（2），所述控制箱（2）内设有蓄电池（21），所述蓄电池（21）一侧设有温度控制器 （22），所述控制箱（2）箱体一端设有充电口（23），所述控制箱（2）箱体另一端设有散热口 （24），所述控制箱（2）顶端设有制冷箱（3），所述制冷箱（3）内部设有制冷器（31），所述制冷 器（31）一侧设有温度传感器（32），所述制冷箱（3）顶端设有麻醉药剂存储箱（4），所述麻醉 药剂存储箱（4）内设有药剂存放仓（41），所述药剂存放仓（41）内设有药剂放置架（42），所述 药剂存放仓（41）一端仓壁外侧设有把手（43），所述麻醉药剂存储箱（4）顶端设有血袋放置 箱（5），所述血袋放置箱（5）内部设有血袋放置架（54）。

2.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述制冷箱 （3）与麻醉药剂存储箱（4）之间设有隔板（33），所述隔板（33）上设有通孔（34），所述药剂存 放仓（41）底部也设有位置相对应的通孔（34），所述药剂存放仓（41）与麻醉药剂存储箱（4） 相接的部分设有密封橡胶条，所述制冷箱（3）箱体和麻醉药剂存储箱（4）箱体为保温材料。

3.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述温度传感 器（32）与温度控制器（22）电性连接，所述制冷器（31）与蓄电池（21）电性连接。

4.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述箱盖（51） 上设有锁扣（55），所述箱盖（51）内侧设有紫外线消毒灯管（52），所述紫外线消毒灯管（52） 下方设有防震板（53）。

5.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述药剂存放 仓（41）为推拉式设置。

6.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述血袋放置 箱（5）为翻盖式设置。

7.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述箱盖（51） 与箱体（6）后外侧由不锈钢合页连接，所述箱盖（51）与所述箱体（6）之间的夹角范围在0～ 180°度，所述箱盖（51）前设有锁扣，所述箱体（6）前设有与锁扣（55）相配合的扣环和提把。

8.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述箱体（6） 和箱盖（51）采用优质的铝合金型材制成的长方体，所述箱体（6）和箱盖（51）的四个角用不 锈钢包角，所述箱体（6）与箱盖（51）的结合处为公、母槽，结合紧密，结合处外围四周分别包 裹铝合金条加固。

9.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述箱体（6） 内部贮物箱（42）为不同区域构成的注塑体，内衬防震柔软弹性材料PU海绵，柔软材料依药 品的形状定制成各种柔软器具模型。

10.根据权利要求1所述的一种妇产科血袋及麻醉剂医疗箱，其特征在于：所述贮物箱 （42）由ABS塑料注塑而成，底部有多排安装孔，依据需要将固定支架固定于安装孔位置，固 定支架上有多个圆形或方形开孔。



说 明 书

一种妇产科血袋及麻醉剂医疗箱

技术领域

本发明涉及医疗器械设备技术领域，具体为一种妇产科血袋及麻醉剂医疗箱。

背景技术

妇产科是临床医学四大主要学科之一，主要研究女性生殖器官疾病的病因、病理、 诊断及防治，妊娠、分娩的生理和病理变化，高危妊娠及难产的预防和诊治，女性生殖内分 分泌，计划生育及妇女保健等。现代分子生物学、肿瘤学、遗传学、生殖内分泌学及免疫学等 医学基础理论的深入研究和临床医学诊疗检测技术的进步，拓宽和深化了妇产科学的发 展，为保障妇女身体和生殖健康及防治各种妇产科疾病起着重要的作用。

在孕妇进行生产的过程中会面临大量失血，或者在遇到难产的情况时需要进行剖 腹产，则继续麻醉剂，现有的医疗箱没有针对孕妇的需要提供血袋及麻醉剂医疗箱，这样在 遇到突发状况时不能及时方便的采取应对措施，从而不利于孕妇顺利生产。

发明内容

本发明的目的在于提供一种妇产科血袋及麻醉剂医疗箱，以解决上述背景技术中 提出的问题。

为实现上述目的，本发明提供如下技术方案：一种妇产科血袋及麻醉剂医疗箱，包 括医疗箱主体，所述医疗箱主体包括箱体和箱盖，所述箱体由控制箱、制冷箱、麻醉药剂存 储箱和血袋放置箱组成，所述医疗箱主体设有可调节的背带，所述医疗箱主体底部设有控 制箱，所述控制箱内设有蓄电池，所述蓄电池一侧设有温度控制器，所述控制箱一端设有充 电口，所述控制箱另一端设有散热口，所述控制箱顶端设有制冷箱，所述制冷箱内部设有制 冷器，所述制冷器一侧设有温度传感器，所述制冷箱顶端设有麻醉药剂存储箱，所述麻醉药 剂存储箱内设有药剂存放仓，所述药剂存放仓内设有药剂放置架，所述药剂存放仓一端仓 壁外侧设有把手，所述麻醉药剂存储箱顶端设有血袋放置箱，所述血袋放置箱内部设有血 袋放置架。

优选的，所述制冷箱与麻醉药剂存储箱之间设有隔板，所述隔板上设有通孔，所述 药剂存放仓底部也设有位置相对应的通孔，所述药剂存放仓与麻醉药剂存储箱相接的部分 设有密封橡胶条，所述制冷箱箱体和麻醉药剂存储箱箱体为保温材料。

优选的，所述温度传感器与温度控制器电性连接，所述制冷器与蓄电池电性连接。

优选的，所述箱盖上设有锁扣，所述箱盖内侧设有紫外线消毒灯管，所述紫外线消 毒灯管下方设有防震板。

优选的，所述药剂存放仓为推拉式设置，便于医护人员取出和存放药剂。

优选的，所述血袋放置箱为翻盖式设置，便于医护人员取出和存放血袋。

优选的，所述箱盖与箱体后外侧由不锈钢合页连接，所述箱盖与所述箱体之间的 夹角范围在0～180°度，所述箱盖前设有锁扣，所述箱体前设有与锁扣相配合的扣环和提 把。

优选的，所述箱体和箱盖采用优质的铝合金型材制成的长方体，所述箱体和箱盖 的四个角用不锈钢包角，所述箱体与箱盖的结合处为公、母槽，结合紧密，结合处外围四周 分别包裹铝合金条加固。

优选的，所述箱体内部箱盖药剂存放仓为不同区域构成的注塑体，内衬防震柔软 弹性材料PU海绵，柔软材料依药品的形状定制成各种柔软器具模型。

优选的，所述药剂存放仓由ABS塑料注塑而成，底部有多排安装孔，依据需要将固 定支架固定于安装孔位置，固定支架上有多个圆形或方形开孔。

与现有技术相比，本发明的有益效果如下：

1、本发明用于解决孕妇在生产过程中需要进行麻醉和失血过多的问题，血袋及麻醉剂 医疗箱用于给孕妇提供，具备结构简单，使用方便，能够长时间保存麻醉药剂和血袋，解决 了麻醉药剂携带不方便和不严格保存导致麻醉药剂失效的问题；

2、本发明通过设置控制仓和制冷仓，蓄电池储备电能供给制冷器，温度控制器和温度 传感器控制制冷仓内的温度，保证麻醉药剂及存储箱内的麻醉药剂保存条件，能够长时间 保存麻醉药剂和血袋，方便医护人员出诊携带。

3、本发明结构坚固，强度高，缓冲好，外形美观，箱内所装物品经长时间各种路途 方式的运输后，箱内物品无异常，无损伤，适于极端环境条件下的各种场合使用。

附图说明

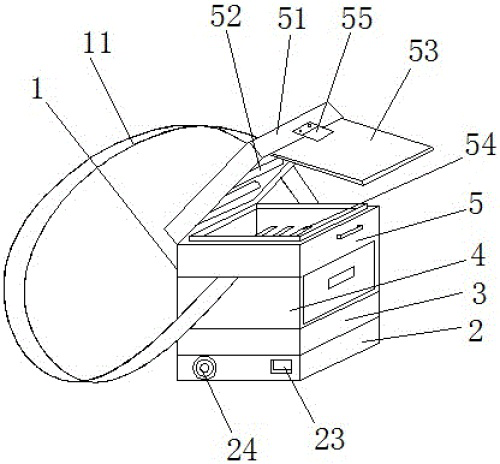

图1为本发明一种妇产科血袋及麻醉剂医疗箱结构示意图；

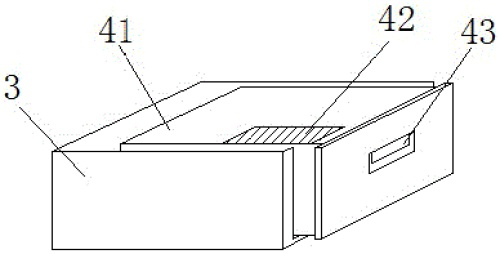

图2为本发明一种妇产科血袋及麻醉剂医疗箱结构麻醉存储箱示意图；

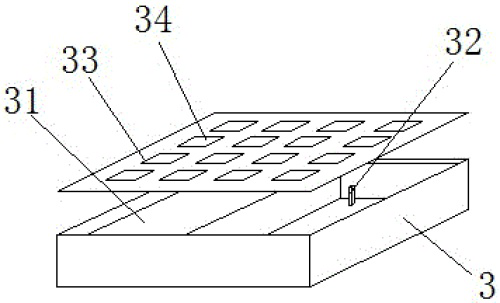

图3为本发明一种妇产科血袋及麻醉剂医疗箱结构制冷箱示意图；

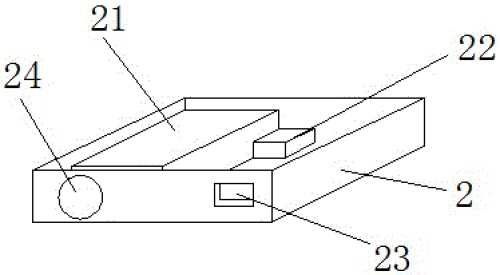

图4为本发明一种妇产科血袋及麻醉剂医疗箱结构控制箱示意图。

图中：1-医疗箱主体；2-控制箱；21-蓄电池；22-温度控制器；23-充电口；24-散热 口；3-制冷箱；31-制冷器；32-温度传感器；33-隔板；34-通孔；4-麻醉药剂存储箱；41-药剂 存放仓；42-药剂放置架；43-把手；5-血袋放置箱；51-箱盖；52-紫外线消毒灯管；53-防震 板；54-血袋放置架；55-锁扣；6-箱体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完 整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于 本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他 实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种妇产科血袋及麻醉剂医疗箱，包括 医疗箱主体1，所述医疗箱主体1包括箱体6和箱盖51，所述箱体由控制箱2、制冷箱3、麻醉药 剂存储箱4和血袋放置箱5组成，所述医疗箱主体1设有可调节的背带11，所述医疗箱主体1 底部设有控制箱2，所述控制箱2内设有蓄电池21，所述蓄电池21一侧设有温度控制器22，所 述控制箱2箱体一端设有充电口23，所述控制箱2箱体另一端设有散热口24，所述控制箱2顶 端设有制冷箱3，所述制冷箱3内部设有制冷器31，所述制冷器31一侧设有温度传感器32，所 述制冷箱3顶端设有麻醉药剂存储箱4，所述麻醉药剂存储箱4内设有药剂存放仓41，所述药 剂存放仓41内设有药剂放置架42，所述药剂存放仓41一端仓壁外侧设有把手43，所述麻醉 药剂存储箱4顶端设有血袋放置箱5，所述血袋放置箱5内部设有血袋放置架54。

所述制冷箱3与麻醉药剂存储箱4之间设有隔板33，所述隔板33上设有通孔34，所 述药剂存放仓41底部也设有位置相对应的通孔34，所述药剂存放仓41与麻醉药剂存储箱4 相接的部分设有密封橡胶条，所述制冷箱3箱体和麻醉药剂存储箱4箱体为保温材料，提高 了箱体6的保温性能。

所述温度传感器32与温度控制器22电性连接，所述制冷器31与蓄电池21电性连 接；所述箱盖51上设有锁扣55，所述箱盖51内侧设有紫外线消毒灯管52，所述紫外线消毒灯 管52下方设有防震板53；所述药剂存放仓41为推拉式设置，便于医护人员取出和存放药剂； 所述血袋放置箱5为翻盖式设置，便于医护人员取出和存放血袋；所述箱盖51与箱体6后外 侧由不锈钢合页连接，所述箱盖51与所述箱体6之间的夹角范围在0～180°度，所述箱盖51 前设有锁扣，所述箱体6前设有与锁扣55相配合的扣环和提把。

所述箱体6和箱盖51采用优质的铝合金型材制成的长方体，所述箱体6和箱盖51的 四个角用不锈钢包角，所述箱体6与箱盖51的结合处为公、母槽，结合紧密，结合处外围四周 分别包裹铝合金条加固；所述箱体6内部药剂存放仓41为不同区域构成的注塑体，内衬防震 柔软弹性材料PU海绵，柔软材料依药品的形状定制成各种柔软器具模型；所述药剂存放仓 41由ABS塑料注塑而成，底部有多排安装孔，依据需要将固定支架固定于安装孔位置，固定 支架上有多个圆形或方形开孔。

工作原理：该发明一种妇产科血袋及麻醉剂医疗箱，通过控制箱2体一端的充电口 23给控制箱2内部的蓄电池21充电，蓄电池21给制冷器31供电，制冷器31制冷，温度传感器 32监测温度，温度控制器22根据温度传感器32的监测数据调节温度，制冷箱3和麻醉药剂存 储箱4均由保温材料制成，制冷箱3与麻醉药剂存储箱4之间设有隔板33，隔板33上设有通孔 34，药剂存放仓41底部也设有位置相对应的通孔34，用于循环内部冷空气，保证麻醉药剂和 血袋的存储环境。该发明用于解决孕妇在生产过程中需要进行麻醉和失血过多的问题，血 袋及麻醉剂医疗箱用于给孕妇提供，具备结构简单，使用方便，能够长时间保存麻醉药剂和 血袋，解决了麻醉药剂携带不方便和不严格保存导致麻醉药剂失效的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以 理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换 和变型，本发明的范围由所附权利要求及其等同物限定。



说 明 书 附 图

图1

图2

图3

图4
