（54）发明名称      一种新型泌尿外科尿道麻醉喷药器
（57）摘要      本发明公开了一种新型泌尿外科尿道麻醉喷药器，包括托盘，托盘的侧面连接有把手的一端，把手的另一端连接有圆环，托盘内设有储药罐，储药罐内设有第一增压泵，储药罐的顶端设有麻醉药胶管，麻醉药胶管的一端设有第一电磁继电阀门，麻醉药胶管的中部设有手柄，手柄的侧面设有第一开关和第二开关，第一开关分别和第一增压泵、第一电磁继电阀门电连接，该喷药器设有清洗装置，可以在手术之前对患者的器官外部进行清洗，防止细菌在手术过程中进入器官内部，从而对患者的身体造成伤害，该喷药器设有计量表，医生可以通过观察计量表来给病人注入适量的麻醉药，防止注入过多的麻醉药而对患者身体产生副作用。



权 利 要 求 书

1.一种新型泌尿外科尿道麻醉喷药器，包括托盘(1)，其特征在于：所 述托盘(1)的侧面连接有把手(2)的一端，把手(2)的另一端连接有圆环 (3)，所述托盘(1)内设有储药罐(4)，储药罐(4)的外侧设有计量表(17)， 且储药罐(4)内设有第一增压泵，所述储药罐(4)的顶端设有麻醉药胶管 (6)，麻醉药胶管(6)的一端设有第一电磁继电阀门(5)，所述麻醉药胶管 (6)的中部设有手柄(16)，手柄(16)的侧面设有第一开关(7)和第二开 关(11)，且第一开关(7)和第二开关(11)对称设置，所述第一开关(7) 分别和第一增压泵、第一电磁继电阀门(5)电连接，所述麻醉药胶管(6) 的另一端设有球形喷头(8)，所述储药罐(4)的顶端一侧设有清洗液储存室 (14)，清洗液储存室(14)内设有第二增压泵，所述清洗液储存室(14)的 顶端设有清洗液胶管(12)，清洗液胶管(12)的一端设有第二电磁继电阀门 (15)，所述第二电磁继电阀门(15)和第二增压泵分别和第二开关(11)电 连接，所述清洗液胶管(12)的另一端安装有圆柱形喷头(9)，清洗液胶管 (12)和麻醉药胶管(6)靠近喷头的一端设有卡环(10)，且卡环(10)套 接在清洗液胶管(12)和麻醉药胶管(6)的外侧。

2.根据权利要求1所述的一种新型泌尿外科尿道麻醉喷药器，其特征在 于：所述圆环(3)的侧面设有圆形孔(13)。

3.根据权利要求1所述的一种新型泌尿外科尿道麻醉喷药器，其特征在 于：所述球形喷头(8)和圆柱形喷头(9)均设有喷孔，且球形喷头(8)上 的喷孔个数为一个，圆柱形喷头(9)上的喷孔为多个。

4.根据权利要求1所述的一种新型泌尿外科尿道麻醉喷药器，其特征在 于：所述把手(2)和手柄(16)上均设有防滑纹，且手柄(16)套接在清洗 液胶管(12)和麻醉药胶管(6)的外侧。



说 明 书

一种新型泌尿外科尿道麻醉喷药器

技术领域

本发明涉及医疗器械技术领域，具体为一种新型泌尿外科尿道麻醉喷药 器。

背景技术

在长期的临床实验中，对于在泌尿外科检查患者尿道或膀胱前，都需要 在尿道口注入麻药，来麻醉尿道以方便检查器械进入尿道，但是目前麻醉尿 道都是利用麻醉药罐的导管注入，麻药不能完全的进入患者的尿道，易使患 者感到痛苦且麻醉效果不好，因此，提供一种使用方便，患者无痛苦，麻醉效 果好的尿道麻醉器已成为现代医学的发展方向，为此，我们提出一种新型泌 尿外科尿道麻醉喷药器。

发明内容

本发明的目的在于提供一种新型泌尿外科尿道麻醉喷药器，以解决上述 背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种新型泌尿外科尿道麻 醉喷药器，包括托盘，所述托盘的侧面连接有把手的一端，把手的另一端连 接有圆环，所述托盘内设有储药罐，储药罐的外侧设有计量表，且储药罐内 设有第一增压泵，所述储药罐的顶端设有麻醉药胶管，麻醉药胶管的一端设 有第一电磁继电阀门，所述麻醉药胶管的中部设有手柄，手柄的侧面设有第 一开关和第二开关，第一开关和第二开关对称设置，所述第一开关分别和第 一增压泵、第一电磁继电阀门电连接，所述麻醉药胶管的另一端设有球形喷 头，所述储药罐的顶端一侧设有清洗液储存室，清洗液储存室内设有第二增 压泵，所述清洗液储存室的顶端设有清洗液胶管，清洗液胶管的一端设有第 二电磁继电阀门，所述第二电磁继电阀门和第二增压泵分别和第二开关电连 接，所述清洗液胶管的另一端安装有圆柱形喷头，清洗液胶管和麻醉药胶管 靠近喷头的一端设有卡环，且卡环套接在清洗液胶管和麻醉药胶管的外侧。

优选的，所述圆环的侧面设有圆形孔。

优选的，所述球形喷头和圆柱形喷头均设有喷孔，且球形喷头上的喷孔 个数为一个，圆柱形喷头上的喷孔为多个。

优选的，所述把手和手柄上均设有防滑纹，且手柄套接在清洗液胶管和 麻醉药胶管的外侧。

与现有技术相比，本发明的有益效果是：该新型泌尿外科尿道麻醉喷药 器设计合理，使用方便，麻醉效果好，该喷药器设有清洗装置，可以在在手 术之前对患者的器官外部进行清洗，防止细菌在手术过程中进入器官内部， 从而对患者的身体造成伤害，该喷药器设有计量表，医生可以通过观察计量 表来给病人注入适量的麻醉药，防止注入过多的麻醉药而对患者身体产生副 作用。

附图说明

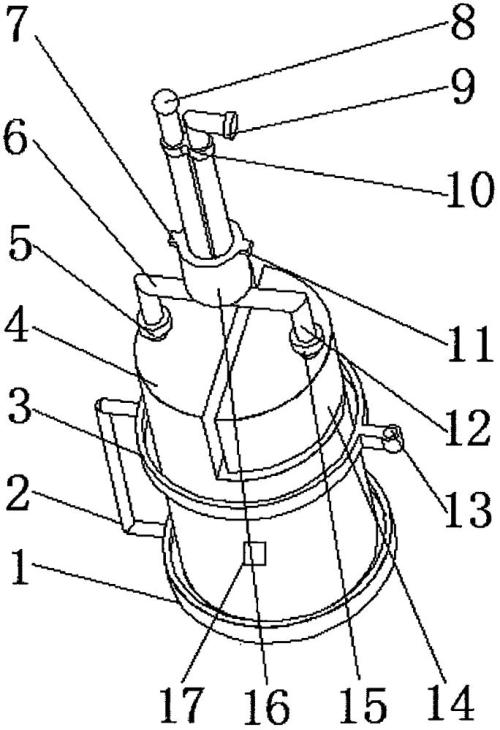

图1为本发明结构示意图。

图中：1托盘、2把手、3圆环、4储药罐、5第一电磁继电阀门、6麻醉 药胶管、7第一开关、8球形喷头、9圆柱形喷头、10卡环、11第二开关、12 清洗液胶管、13圆形孔、14清洗液储存室、15第二电磁继电阀门、16手柄、 17计量表。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而 不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做 出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明提供一种技术方案：一种新型泌尿外科尿道麻醉喷药 器，包括托盘1，托盘1的侧面连接有把手2的一端，把手2的另一端连接有 圆环3，圆环3的侧面设有圆形孔13，圆形孔13可以挂在支架上，方便医生 进行麻醉手术，托盘1内设有储药罐4，储药罐4的外侧设有计量表17，医 生可以通过观察计量表17来给病人注入适量的麻醉药，防止注入过多的麻醉 药而对患者身体产生副作用，且储药罐4内设有第一增压泵，储药罐4的顶 端设有麻醉药胶管6，麻醉药胶管6的一端设有第一电磁继电阀门5，麻醉药 胶管6的中部设有手柄16，把手2和手柄16上均设有防滑纹，手柄16的侧 面设有第一开关7和第二开关11，第一开关7和第二开关11对称设置，第一 开关7分别和第一增压泵、第一电磁继电阀门5电连接，麻醉药胶管6的另 一端设有球形喷头8，第一增压泵在第一开关7的控制下把储药罐4的麻醉药 输送到麻醉药胶管6，在经过第一电磁继电阀门5到达球形喷头8，由球形喷 头8上的喷孔注入到尿道口来进行麻醉，储药罐4的顶端一侧设有清洗液储 存室14，清洗液储存室14内设有第二增压泵，清洗液储存室14的顶端设有 清洗液胶管12，手柄16套接在清洗液胶管12和麻醉药胶管6的外侧，清洗 液胶管12的一端设有第二电磁继电阀门15，第二电磁继电阀门15和第二增 压泵分别和第二开关11电连接，清洗液胶管12的另一端安装有圆柱形喷头9， 清洗液储存室14的清洗液在第二增压泵的动力作用下输送到清洗液胶管12 内，再经过第二电磁继电阀门15到达圆柱形喷头9，从圆柱形喷头9上的喷 孔喷出来对患者器官外部进行清洗，球形喷头8和圆柱形喷头9均设有喷孔， 且球形喷头8上的喷孔个数为一个，圆柱形喷头9上的喷孔为多个，清洗液 胶管12和麻醉药胶管6靠近喷头的一端设有卡环10，且卡环10套接在清洗 液胶管12和麻醉药胶管6的外侧，对清洗液胶管12和麻醉药胶管6起固定 作用，该新型泌尿外科尿道麻醉喷药器设计合理，使用方便，麻醉效果好。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而 言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行 多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限 定。
