兼容上升式和下降式风箱呼吸回路的麻醉系统

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201610103828.9
申请日：	20160225
申请（专利权）人：	[深圳市诺然美泰科技有限公司]
地址：	广东省深圳市宝安区西乡街道宝源路168号深圳市名优工业产品展示采购中心B座1区四楼420.422.425.426.428号
发明人：	[龚道明, 黄林涛]
主分类号：	A61M16/01
公开（公告）号：	CN105597210A
公开（公告）日：	20160525
代理机构：	深圳市瑞方达知识产权事务所（普通合伙）
代理人：	[林俭良, 纪媛媛]



（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN105597210A （45）授权公告日 20160525



（21）申请号 CN201610103828.9   （22）申请日 20160225   （71）申请人 [深圳市诺然美泰科技有限公司]   地址 广东省深圳市宝安区西乡街道宝源路168号深圳市名优工业产品展示采购中心B座1区四楼420.422.425.426.428号   （72）发明人 [龚道明, 黄林涛]   （74）专利代理机构 深圳市瑞方达知识产权事务所（普通合伙）         代理人 [林俭良, 纪媛媛]
（54）发明名称      兼容上升式和下降式风箱呼吸回路的麻醉系统
（57）摘要      本发明涉及一种兼容上升式和下降式风箱呼吸回路的麻醉系统，包括麻醉主机、以及能分别可拆卸安装到麻醉主机上的上升式风箱呼吸回路、下降式风箱呼吸回路。上升式风箱呼吸回路包括上升风箱、以及与上升风箱连接的第一风箱主机，第一风箱主机包括与上升气囊的内外侧实现气路连通的第一接头组件。下降式风箱呼吸回路包括下降风箱、以及与下降风箱连接的第二风箱主机；第二风箱主机也包括与下降气囊的内外侧实现气路连通的第一接头组件。麻醉主机包括第二接头组件，第一风箱主机、第二风箱主机的第一接头组件分别与第二接头组件对应配合实现上升式风箱呼吸回路、下降式风箱呼吸回路与麻醉主机之间的气路连通，可满足不同客户群体的需求。



权 利 要 求 书

1.一种兼容上升式和下降式风箱呼吸回路的麻醉系统，其特征在于，包括麻醉主机（10）、以及能分别可拆卸安装到所述麻醉主机（10）上的上升式风箱呼吸回路（20）、下降式风箱呼吸回路（30）；

所述上升式风箱呼吸回路（20）包括上升风箱（21）、以及与所述上升风箱（21）连接的第一风箱主机（22），所述上升风箱（21）包括上风箱罩和设置在所述上风箱罩内可朝上伸缩的上升气囊，所述第一风箱主机（22）包括与所述上升气囊的内外侧实现气路连通的第一接头组件（221）；

所述下降式风箱呼吸回路（30）包括下降风箱（31）、以及与所述下降风箱（31）连接的第二风箱主机（32）；所述下降风箱（31）包括下风箱罩和设置在所述下风箱罩内可朝下伸缩的下降气囊，所述第二风箱主机（32）也包括与所述下降气囊的内外侧实现气路连通的第一接头组件（221）；

所述麻醉主机（10）包括本体（11）和设置在本体（11）上的第二接头组件（12），所述第一风箱主机（22）、第二风箱主机（32）的所述第一接头组件（221）分别与所述第二接头组件（12）对应配合实现所述上升式风箱呼吸回路（20）、下降式风箱呼吸回路（30）与所述麻醉主机（10）之间的气路连通。

2.根据权利要求1所述的麻醉系统，其特征在于，所述第一接头组件（221）包括驱动气体风箱侧接口（2211），与对应的所述第一风箱主机（22）、第二风箱主机（32）的所述上升气囊、下降气囊外侧连通；

所述第二接头组件（12）包括驱动气体麻醉侧接口（121）；

所述驱动气体风箱侧接口（2211）与所述驱动气体麻醉侧接口（121）对应配合实现气源与所述上升气囊和下降气囊外侧连通。

3.根据权利要求2所述的麻醉系统，其特征在于，所述麻醉主机（10）还包括驱动气源，所述驱动气源与所述驱动气体麻醉侧接口（121）连通提供气源。

4.根据权利要求2所述的麻醉系统，其特征在于，所述第一风箱主机（22）、第二风箱主机（32）的所述第一接头组件（221）还分别包括与所述上升气囊、下降气囊内侧连通的供病人呼吸用的呼吸口（2212）。

5.根据权利要求4所述的麻醉系统，其特征在于，所述第一风箱主机（22）、第二风箱主机（32）的所述呼吸口（2212）分别与所述上升气囊和下降气囊之间设有呼气管道（222），所述呼气管道（222）上设有呼气流量传感器（223）；

所述第一风箱主机（22）、第二风箱主机（32）的所述第一接头组件（221）还分别包括与所述呼气流量传感器（223）对应并沿流通方向间隔设置的第一呼气接口（2213）、第二呼气接口（2214）；

所述第二接头组件（12）包括分别与所述第一呼气接口（2213）、第二呼气接口（2214）分别对应的第三呼气接口（122）、第四呼气接口（123）。

6.根据权利要求5所述的麻醉系统，其特征在于，所述第一风箱主机（22）、第二风箱主机（32）还分别包括新鲜气体管道（224），所述新鲜气体管道（224）的一端与对应的所述呼吸口（2212）连通，所述新鲜气体管道（224）上设有吸气流量传感器（225）；

所述第一风箱主机（22）、第二风箱主机（32）的所述第一接头组件（221）还分别包括与所述吸气流量传感器（225）对应并沿流通方向间隔设置的第一吸气接口（2215）、第二吸气接口（2216）；

所述第二接头组件（12）包括分别与所述第一吸气接口（2215）、第二吸气接口（2216）分别对应的第三吸气接口（124）、第四吸气接口（125）。

7.根据权利要求6所述的麻醉系统，其特征在于，所述第一风箱主机（22）、第二风箱主机（32）的所述呼气管道（222）和所述新鲜气体管道（224）之间均设有二氧化碳吸收装置（226），且所述二氧化碳吸收装置（226）分别与所述呼气管道（222）上所述呼气流量传感器（223）、及所述新鲜气体管道（224）上吸气流量传感器（225）远离所述呼吸口（2212）的一端连接；

所述二氧化碳吸收装置（226）与所述呼气管道（222）的连接节点到所述呼气流量传感器（223）之间设置有防止气体向所述呼气流量传感器（223）一侧流通的呼气单向阀；

所述二氧化碳吸收装置（226）与所述新鲜气体管道（224）的连接节点到所述吸气流量传感器（225）之间设置有防止气体向所述二氧化碳吸收装置（226）一侧流通的吸气单向阀。

8.根据权利要求7所述的麻醉系统，其特征在于，所述二氧化碳吸收装置（226）包括第一旁通阀（2261）、钠石灰吸收罐（2262）、以及第二旁通阀（2263），所述第一旁通阀（2261）包括第一工位、第二工位，所述第二旁通阀（2263）包括第三工位、第四工位，所述钠石灰吸收罐（2262）分别与所述第一旁通阀（2261）、第二旁通阀（2263）连接，所述第一旁通阀（2261）与所述呼气管道（222）连接，所述第二旁通阀（2263）与所述新鲜气体管道（224）连接；

所述第一旁通阀（2261）、第二旁通阀（2263）在第一工作位置时，所述第一旁通阀（2261）位于所述第一工位，所述第二旁通阀（2263）位于所述第三工位，使得所述呼气管道（222）、第一旁通阀（2261）、钠石灰吸收罐（2262）、第二旁通阀（2263）及所述新鲜气体管道（224）依次连通；

所述第一旁通阀（2261）、第二旁通阀（2263）在第二工作位置时，所述第一旁通阀（2261）位于所述第二工位，所述第二旁通阀（2263）位于所述第四工位，所述第一旁通阀（2261）、第二旁通阀（2263）相互隔断。

9.根据权利要求4至8任一项所述的麻醉系统，其特征在于，所述第一风箱主机（22）、第二风箱主机（32）还分别包括机控/手动通气选择开关（227）、手动皮囊（2281）、可调节压力限制阀（2282），所述机控/手动通气选择开关（227）设置在所述第一旁通阀（2261）与所述呼气管道（222）的连接节点之间；

所述第一风箱主机（22）、第二风箱主机（32）的所述第一接头组件（221）均包括手动排气风箱侧接口（2217），所述手动排气风箱侧接口（2217）与所述机控/手动通气选择开关（227）之间设有手动排气管道（228），所述手动皮囊（2281）、可调节压力限制阀（2282）分别设置在所述手动排气管道（228）上，且所述可调节压力限制阀（2282）靠近所述手动排气风箱侧接口（2217）；

所述机控/手动通气选择开关（227）位于机控工作位置时，所述第一风箱主机（22）、第二风箱主机（32）的呼气管道（222）导通，所述手动排气管道（228）与所述呼气管道（222）断开；

所述机控/手动通气选择开关（227）位于手动工作位置时，所述第一风箱主机（22）、第二风箱主机（32）的呼气管道（222）断开，所述手动排气管道（228）与所述呼气管道（222）导通；

所述第二接头组件（12）包括手动排气麻醉侧接口（126）；

所述手动排气风箱侧接口（2217）与手动排气麻醉侧接口（126）对应配合，实现气体手动排出。

10.根据权利要求1至8任一项所述的麻醉系统，其特征在于，所述第一接头组件（221）上设有第一插孔（2218），所述第二接头组件（12）上设有用于与所述第一插孔（2218）配合的第一导向轴（127）；和/或，

所述第二接头组件（12）上设有第二插孔，所述第一接头组件（221）上设有用于与所述第二插孔配合的第二导向轴。



说 明 书

兼容上升式和下降式风箱呼吸回路的麻醉系统

技术领域

本发明涉及医疗设备领域，更具体地说，涉及一种兼容上升式和下降式风 箱呼吸回路的麻醉系统。

背景技术

在麻醉机系统方案中，与病人端最近的是呼吸回路，它的主要功能和作用 是：为机械通气或手动通气提供一个密闭呼吸通道，使病人呼出气体中的CO2 气体被钠石灰吸收后呼出气体中的麻醉气体可以被病人重复吸入；同时，呼吸 回路还实现潮气量、气道压力和氧浓度的监测。

在全球市场上，不同国家或区域对风箱的喜好不一样，有的国家和区域习 惯于使用上升式风箱的呼吸回路，而有的国家和区域则习惯于使用下降式风箱 的呼吸回路。

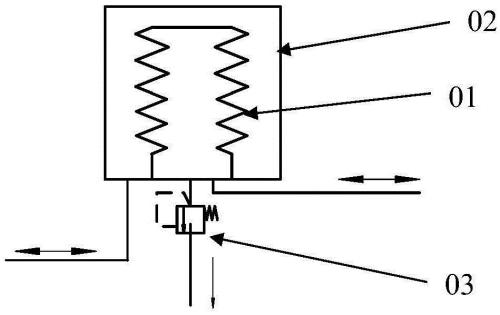

以上升式风箱为例，如图9所示，呼吸回路中风箱装置的工作原理如下：

呼气相，病人呼出的气体(CO2气体和麻醉气体)进入风箱装置中的折 叠囊中；吸气相，驱动气体压缩风箱中的折叠囊01，把折叠囊01中的气体压 入CO2吸收器处理掉CO2气体后与新鲜气体一起输送到病人肺部进行吸收。 在麻醉机正常工作中，对应呼气相时，病人呼出的气体会进入折叠囊01中并 上升到风箱罩02的顶部，多余的气体则从风箱装置中的POP-OFF阀03处卸 放然后经由AGSS后排放出去。

选择上升式风箱呼吸回路的用户认为：通过肉眼观察上升风箱中折叠囊 01是否上升到风箱的顶部可以很直观的判断麻醉机是否存在泄露，如果折叠 囊01不能上升到风箱的顶部则机器存在泄露，而且用户习惯了用这个方法来 识别机器是否存在泄露。

而选择下降式风箱呼吸回路的用户则认为：1)上升式风箱呼吸回路的机 器如果存在泄露时，需要按快速充氧装置来把已塌陷的折叠囊冲满直到上升至 风箱的顶部；这会导致呼吸回路中的麻醉气体浓度迅速被快速充入的氧气稀 释，即麻醉浓度明显下降，影响麻醉效果，系统需要经过一段长的时间才能达 到之前的麻醉浓度。而下降式风箱呼吸回路如果存在泄露时则不需要按快速充 氧，因下降式风箱呼吸回路中的折叠囊会在其自重下向下达到风箱的底部。则 不存在麻醉气体浓度被稀释的情况。2)上升式风箱回路会产生一个固有的 PEEP值(呼气末正压)，该PEEP值一般为2cmH2O及以上；而下降式风箱呼 吸回路的PEEP(呼气末正压)可以做到为零，有重要的临床应用意义。

发明内容

本发明要解决的技术问题在于，提供一种改进的兼容上升式和下降式风箱 呼吸回路的麻醉系统。

本发明解决其技术问题所采用的技术方案是：构造一种兼容上升式和下 降式风箱呼吸回路的麻醉系统，包括麻醉主机、以及能分别可拆卸安装到所 述麻醉主机上的上升式风箱呼吸回路、下降式风箱呼吸回路；

所述上升式风箱呼吸回路包括上升风箱、以及与所述上升风箱连接的第 一风箱主机，所述上升风箱包括上风箱罩和设置在所述上风箱罩内可朝上伸 缩的上升气囊，所述第一风箱主机包括与所述上升气囊的内外侧实现气路连 通的第一接头组件；

所述下降式风箱呼吸回路包括下降风箱、以及与所述下降风箱连接的第 二风箱主机；所述下降风箱包括下风箱罩和设置在所述下风箱罩内可朝下伸 缩的下降气囊，所述第二风箱主机也包括与所述下降气囊的内外侧实现气路 连通的第一接头组件；

所述麻醉主机包括本体和设置在本体上的第二接头组件，所述第一风箱 主机、第二风箱主机的所述第一接头组件分别与所述第二接头组件对应配合 实现所述上升式风箱呼吸回路、下降式风箱呼吸回路与所述麻醉主机之间的 气路连通。

优选地，所述第一接头组件包括驱动气体风箱侧接口，与对应的所述第 一风箱主机、第二风箱主机的所述上升气囊、下降气囊外侧连通；

所述第二接头组件包括驱动气体麻醉侧接口；

所述驱动气体风箱侧接口与所述驱动气体麻醉侧接口对应配合实现气源 与所述上升气囊和下降气囊外侧连通。

优选地，所述麻醉主机还包括驱动气源，所述驱动气源与所述驱动气体 麻醉侧接口连通提供气源。

优选地，所述第一风箱主机、第二风箱主机的所述第一接头组件还分别 包括与所述上升气囊、下降气囊内侧连通的供病人呼吸用的呼吸口。

优选地，所述第一风箱主机、第二风箱主机的所述呼吸口分别与所述上 升气囊和下降气囊之间设有呼气管道，所述呼气管道上设有呼气流量传感 器；

所述第一风箱主机、第二风箱主机的所述第一接头组件还分别包括与所 述呼气流量传感器对应并沿流通方向间隔设置的第一呼气接口、第二呼气接 口；

所述第二接头组件包括分别与所述第一呼气接口、第二呼气接口分别对 应的第三呼气接口、第四呼气接口。

优选地，所述第一风箱主机、第二风箱主机还分别包括新鲜气体管道， 所述新鲜气体管道的一端与对应的所述呼吸口连通，所述新鲜气体管道上设 有吸气流量传感器；

所述第一风箱主机、第二风箱主机的所述第一接头组件还分别包括与所 述吸气流量传感器对应并沿流通方向间隔设置的第一吸气接口、第二吸气接 口；

所述第二接头组件包括分别与所述第一吸气接口、第二吸气接口分别对 应的第三吸气接口、第四吸气接口。

优选地，所述第一风箱主机、第二风箱主机的所述呼气管道和所述新鲜 气体管道之间均设有二氧化碳吸收装置，且所述二氧化碳吸收装置分别与所 述呼气管道上所述呼气流量传感器、及所述新鲜气体管道上吸气流量传感器 远离所述呼吸口的一端连接；

所述二氧化碳吸收装置与所述呼气管道的连接节点到所述呼气流量传感 器之间设置有防止气体向所述呼气流量传感器一侧流通的呼气单向阀；

所述二氧化碳吸收装置与所述新鲜气体管道的连接节点到所述吸气流量 传感器之间设置有防止气体向所述二氧化碳吸收装置一侧流通的吸气单向 阀。

优选地，所述二氧化碳吸收装置包括第一旁通阀、钠石灰吸收罐、以及 第二旁通阀，所述第一旁通阀包括第一工位、第二工位，所述第二旁通阀包 括第三工位、第四工位，所述钠石灰吸收罐分别与所述第一旁通阀、第二旁 通阀连接，所述第一旁通阀与所述呼气管道连接，所述第二旁通阀与所述新 鲜气体管道连接；

所述第一旁通阀、第二旁通阀在第一工作位置时，所述第一旁通阀位于 所述第一工位，所述第二旁通阀位于所述第三工位，使得所述呼气管道、第 一旁通阀、钠石灰吸收罐、第二旁通阀及所述新鲜气体管道依次连通；

所述第一旁通阀、第二旁通阀在第二工作位置时，所述第一旁通阀位于 所述第二工位，所述第二旁通阀位于所述第四工位，所述第一旁通阀、第二 旁通阀相互隔断。

优选地，所述第一风箱主机、第二风箱主机还分别包括机控/手动通气选 择开关、手动皮囊、可调节压力限制阀，所述机控/手动通气选择开关设置在 所述第一旁通阀与所述呼气管道的连接节点之间；

所述第一风箱主机、第二风箱主机的所述第一接头组件均包括手动排气 风箱侧接口，所述手动排气风箱侧接口与所述机控/手动通气选择开关之间设 有手动排气管道，所述手动皮囊、可调节压力限制阀分别设置在所述手动排 气管道上，且所述可调节压力限制阀靠近所述手动排气风箱侧接口；

所述机控/手动通气选择开关位于机控工作位置时，所述第一风箱主机、 第二风箱主机的呼气管道导通，所述手动排气管道与所述呼气管道断开；

所述机控/手动通气选择开关位于手动工作位置时，所述第一风箱主机、 第二风箱主机的呼气管道断开，所述手动排气管道与所述呼气管道导通；

所述第二接头组件包括手动排气麻醉侧接口；

所述手动排气风箱侧接口与手动排气麻醉侧接口对应配合，实现气体手 动排出。

优选地，所述第一接头组件上设有第一插孔，所述第二接头组件上设有 用于与所述第一插孔配合的第一导向轴；和/或，

所述第二接头组件上设有第二插孔，所述第一接头组件上设有用于与所 述第二插孔配合的第二导向轴。

实施本发明的兼容上升式和下降式风箱呼吸回路的麻醉系统，具有以下 有益效果：本发明的麻醉系统将上升式风箱回路和下降式风箱回路与麻醉主 机的接口设置为一样，可根据不同的使用需求，将上升式风箱呼吸回路、下 降式风箱呼吸回路分别对应的安装到麻醉主机上供用户使用，满足不同客户 群体。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

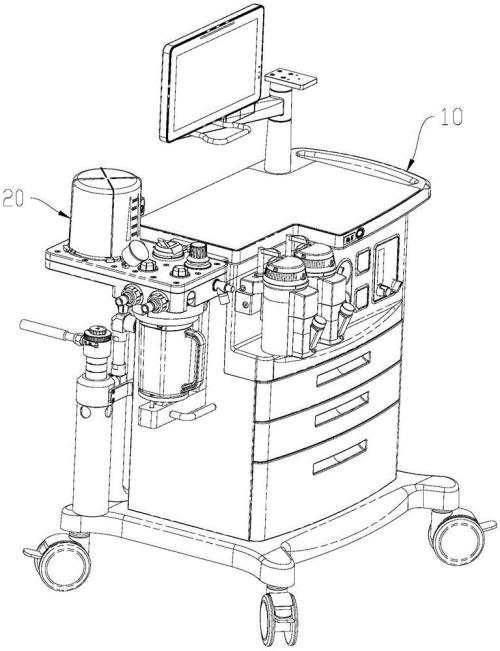

图1是本发明实施例中的麻醉系统装上上升式风箱呼吸回路的结构示意 图；

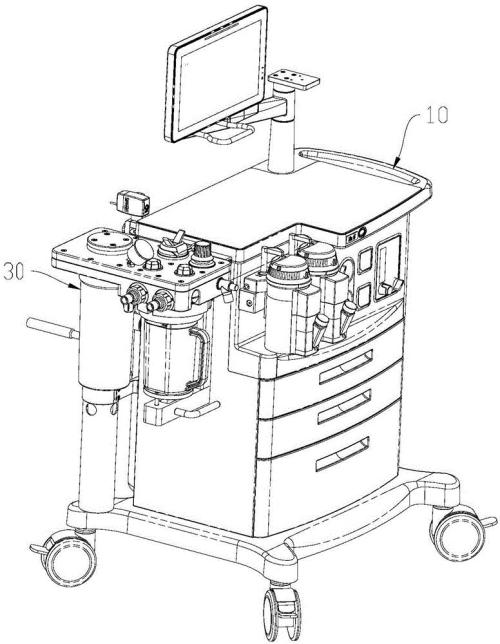

图2是本发明实施例中的麻醉系统装上下降式风箱呼吸回路的结构示意 图；

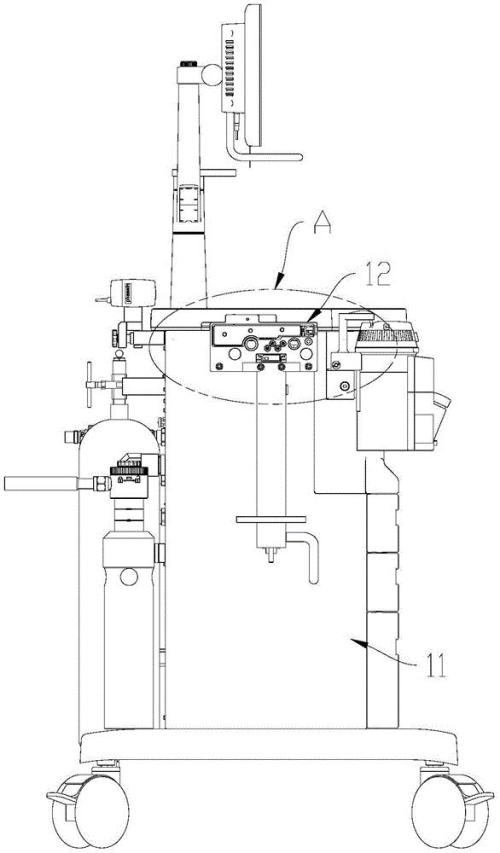

图3是本发明实施例中的麻醉系统的麻醉主机的侧面示意图；

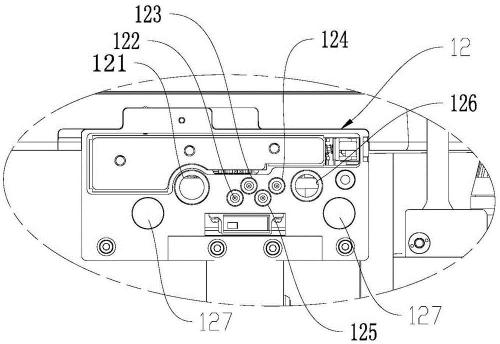

图4是图3中局部视图A的放大示意图；

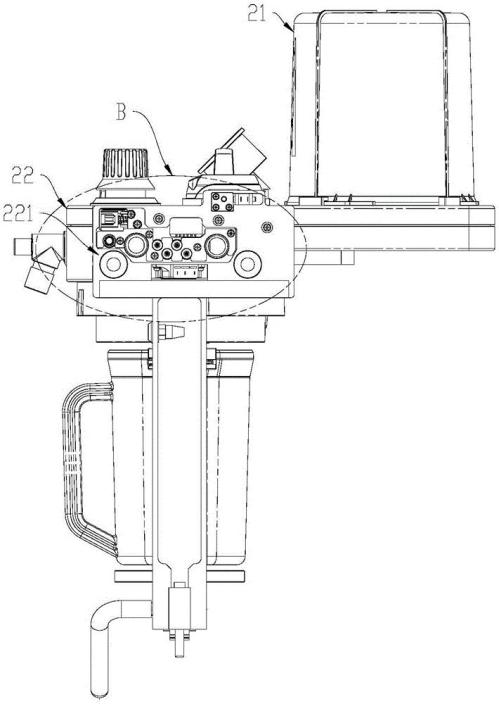

图5是图1中的上升式风箱呼吸回路的结构示意图；

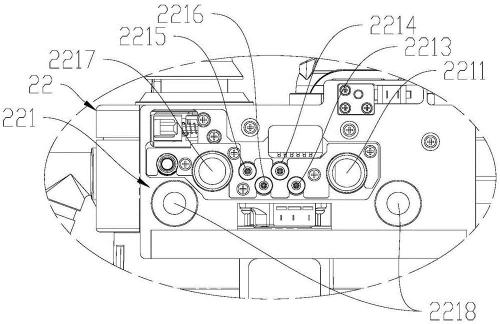

图6是图5中的局部视图B的放大示意图；

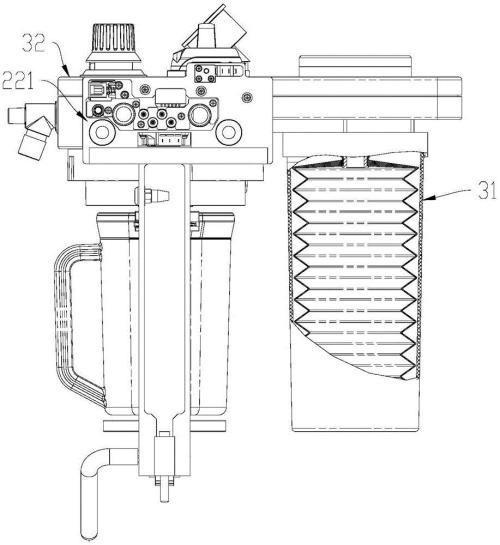

图7是图2中的下降式风箱呼吸回路的结构示意图；

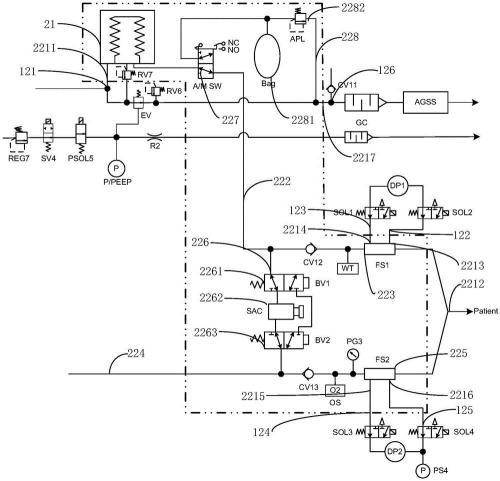

图8是上升式风箱呼吸回路与麻醉主机之间的回路连接示意图；

图9是背景技术中上升式风箱的原理示意图。

具体实施方式

为了对本发明的技术特征、目的和效果有更加清楚的理解，现对照附图 详细说明本发明的具体实施方式。

如图1、图2所示，本发明一个优选实施例中的兼容上升式和下降式风箱 呼吸回路的麻醉系统包括麻醉主机10、以及能分别可拆卸安装到麻醉主机10 上的上升式风箱呼吸回路20、下降式风箱呼吸回路30，可根据不同的使用需 求，将上升式风箱呼吸回路20、下降式风箱呼吸回路30分别对应的安装到麻 醉主机10上供用户使用，满足不同客户群体。

如图5所示，上升式风箱呼吸回路20包括上升风箱21、以及与上升风箱 21连接的第一风箱主机22。上升风箱21包括上风箱罩和设置在上风箱罩内可 朝上伸缩的上升气囊，第一风箱主机22包括与上升气囊的内外侧实现气路连 通的第一接头组件221。第一风箱主机22内设有管道连通上升风箱21和第一 接头组件221，让上升式风箱呼吸回路20的第一接头组件221与麻醉主机10 上的接口连通。

如图7所示，下降式风箱呼吸回路30包括下降风箱31、以及与下降风箱 31连接的第二风箱主机32。下降风箱31包括下风箱罩和设置在下风箱罩内可 朝下伸缩的下降气囊，第二风箱主机32也包括与下降气囊的内外侧实现气路 连通的第一接头组件221。第二风箱主机32内设有管道连通下降风箱31和第 一接头组件221，让下降式风箱呼吸回路30的第一接头组件221与麻醉主机 10上的接口连通。上升气囊、下降气囊通常均为折叠囊，但放置的朝向不一 样。

如图3所示，进一步地，麻醉主机10包括本体11和设置在本体11上的 第二接头组件12，第一风箱主机22、第二风箱主机32的第一接头组件221 分别与第二接头组件12对应配合实现上升式风箱呼吸回路20、下降式风箱呼 吸回路30分别与麻醉主机10之间的气路连通。上升式风箱呼吸回路20、下 降式风箱呼吸回路30均带有第一接头组件221，提升二者的通用性，避免因 使用中与麻醉主机10的不匹配造成使用不便。

优选地，在本实施例中，第一风箱主机22、第二风箱主机32的结构完全 相同，进一步提升上升式风箱呼吸回路20、下降式风箱呼吸回路30的通用 性。在其他实施例中，第一风箱主机22、第二风箱主机32的结构也可根据使 用需求做对应的调整，但需满足都能与第二接头组件12对应配合的目的。

结合图4、图6、图8所示，麻醉主机10包括驱动气源，第二接头组件 12包括与驱动气源连通的驱动气体麻醉侧接口121。第一接头组件221包括驱 动气体风箱侧接口2211，分别与对应的第一风箱主机22、第二风箱主机32 的上升气囊、下降气囊外侧连通。驱动气源向驱动气体麻醉侧接口121提供 气源，驱动气体风箱侧接口2211与驱动气体麻醉侧接口121对应配合实现气 源与上升气囊和下降气囊外侧连通，使驱动气源为上升气囊、下降气囊外侧 的空间提供气体对上升气囊、下降气囊压缩，使上升气囊、下降气囊内的气 体排出。

第一风箱主机22的第一接头组件221还包括与上升气囊内侧连通的供病 人呼吸用的呼吸口2212。第一风箱主机22的呼吸口2212分别与上升气囊之 间设有呼气管道222，呼气管道222连通呼吸口2212和上升气囊的内腔，让 病人在呼气时将气体呼入上升气囊内。呼气管道222上设有呼气流量传感器 223，实时获取呼入呼气管道222内的气体量，便于医生掌握病人的麻醉量。

第一风箱主机22的第一接头组件221还包括与呼气流量传感器223对应 的第一呼气接口2213、第二呼气接口2214；第一呼气接口2213、第二呼气接 口2214沿流通方向间隔设置，第一呼气接口2213靠近呼吸口2212，且为出 气口，第二呼气接口2214为进气口。第二接头组件12包括分别与第一呼气接 口2213、第二呼气接口2214分别对应的第三呼气接口122、第四呼气接口 123。麻醉主机10内设有与第三呼气接口122、第四呼气接口123对应的控制 阀和流量计，第一呼气接口2213出的气体经第三呼气接口122、第四呼气接 口123、第二呼气接口2214再流入呼气管道222，同时并测得呼气流量。

第一风箱主机22还包括新鲜气体管道224，新鲜气体管道224的一端与 对应的呼吸口2212连通，新鲜气体管道224上设有吸气流量传感器225。第 一风箱主机22的第一接头组件221还包括与吸气流量传感器225对应并沿流 通方向间隔设置的第一吸气接口2215、第二吸气接口2216，第一吸气接口 2215远离呼吸口2212，且为出气口，第二吸气接口2216为进气口。第二接头 组件12包括分别与第一吸气接口2215、第二吸气接口2216分别对应的第三 吸气接口124、第四吸气接口125，麻醉主机10内设有与第三吸气接口124、 第四吸气接口125对应的控制阀和流量计。在需要吸入新鲜气体时，新鲜气 体管道224远离呼吸口2212的一端进入新鲜气体，进入的气体经第一吸气接 口2215、第三吸气接口124、第四吸气接口125、第二吸气接口2216再流入 到呼吸口2212被病人吸进。

病人在呼出气体到上升气囊内后，上升气囊内的气体带有麻醉成分，为 了使麻醉成分重复利用，保持病人的麻醉量，上升气囊内的气体会被重新利 用，吸收了二氧化碳后让麻醉成分供病人再次吸收。

对应的，第一风箱主机22的呼气管道222和新鲜气体管道224之间设有 二氧化碳吸收装置226，且二氧化碳吸收装置226分别与呼气管道222上呼气 流量传感器223、及新鲜气体管道224上吸气流量传感器225远离呼吸口2212 的一端连接。

为了控制在病人呼出和吸入时的气体流向，二氧化碳吸收装置226与呼 气管道222的连接节点到呼气流量传感器223之间设置有防止气体向呼气流量 传感器223一侧流通的呼气单向阀。二氧化碳吸收装置226与新鲜气体管道 224的连接节点到吸气流量传感器225之间设置有防止气体向二氧化碳吸收装 置226一侧流通的吸气单向阀。在病人呼出时，呼出的气体只会流向上升气 囊。在病人吸气时，上升气囊中的气体经二氧化碳吸收装置226除去二氧化 碳后和新鲜气体一起流向呼吸口2212被病人吸入，让之前呼出的麻醉机重新 吸入病人体内，使麻醉量保持不变。

进一步地，二氧化碳吸收装置226包括第一旁通阀2261、钠石灰吸收罐 2262、以及第二旁通阀2263。第一旁通阀2261包括第一工位、第二工位，第 二旁通阀2263包括第三工位、第四工位，钠石灰吸收罐2262分别与第一旁通 阀2261、第二旁通阀2263连接，第一旁通阀2261与呼气管道222连接，第 二旁通阀2263与新鲜气体管道224连接。

第一旁通阀2261、第二旁通阀2263在第一工作位置时，第一旁通阀2261 位于第一工位，第二旁通阀2263位于第三工位，使得呼气管道222、第一旁 通阀2261、钠石灰吸收罐2262、第二旁通阀2263及新鲜气体管道224依次连 通，让上升气囊在受到压缩时其中的气体能经过钠石灰吸收罐2262后将二氧 化碳吸收掉。第一旁通阀2261、第二旁通阀2263在第二工作位置时，第一旁 通阀2261位于第二工位，第二旁通阀2263位于第四工位，第一旁通阀 2261、第二旁通阀2263相互隔断，防止呼气管道222、新鲜气体管道224之 间的气体混合，避免原先呼出的气体流出后对重新吸入的麻醉剂的量造成影 响。

第一风箱主机22还包括机控/手动通气选择开关227、手动皮囊2281、可 调节压力限制阀2282，机控/手动通气选择开关227设置在第一旁通阀2261 与呼气管道222的连接节点之间。

第一风箱主机22的第一接头组件221还包括手动排气风箱侧接口2217， 手动排气风箱侧接口2217与机控/手动通气选择开关227之间设有手动排气管 道228，手动皮囊2281、可调节压力限制阀2282分别设置在手动排气管道 228上，且可调节压力限制阀2282靠近手动排气风箱侧接口2217。

机控/手动通气选择开关227用来设置以机控或手动的方式控制呼出到呼 气管道222气体流通方式。手动皮囊2281相当于上升气囊、下降气囊，用于 收纳和向外挤压呼出的气体。

机控/手动通气选择开关227位于机控工作位置时，第一风箱主机22的呼 气管道222导通，手动排气管道228与呼气管道222断开，呼出到呼气管道 222气体直接流入到上升气囊，采用机控的方式控制气体的流动。

机控/手动通气选择开关227位于手动工作位置时，第一风箱主机22的呼 气管道222断开，手动排气管道228与呼气管道222导通，呼出到呼气管道 222气体流入到手动皮囊2281，采用手动的方式控制气体的流动。在病人呼 气时，病人呼出的带有麻醉剂的气体进入到手动皮囊2281中，将手动皮囊 2281充盈。过多的气体则可通过可调节压力限制阀2282释放到残余麻醉气体 回收系统进行吸收。在病人吸气时，则通过收捏手动皮囊2281将里面的气体 压入到钠石灰吸收罐2262吸收掉二氧化碳，然后与新鲜气体会合后输送到病 人口中。

第二接头组件12包括手动排气麻醉侧接口126；手动排气风箱侧接口 2217与手动排气麻醉侧接口126对应配合，实现气体手动排出，并使呼出的 过多的气体能被残余麻醉气体回收系统进行吸收。

由于第一风箱主机22、第二风箱主机32的结构相同，内部的部件组成相 同，下降式风箱呼吸回路30及其第二风箱主机32与麻醉主机10之间的配合 和工作原理也与上升式风箱呼吸回路20的第一风箱主机22与麻醉主机10之 间的配合和工作原理相同，在此不再赘述。

如图4、图6所示，为了方便第一风箱主机22、第二风箱主机32和麻醉 主机10快捷的组装，第一接头组件221上设有第一插孔2218，第二接头组件 12上设有用于与第一插孔2218配合的第一导向轴127，第一风箱主机22、第 二风箱主机32的第一接头组件221直接和第二接头组件12插接配合，即可保 证各接口对接导通，准确便捷。当然，在其他实施例中，也可在第二接头组 件12上设有第二插孔，第一接头组件221上设有用于与第二插孔配合的第二 导向轴。进一步地，也可将上述两种设置方式同时设置。

可以理解地，上述各技术特征可以任意组合使用而不受限制。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是 利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间 接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。



说 明 书 附 图

图1

图2

图3

图4

图5

图6

图7

图8

图9
