一种麻醉机用的呼吸面罩









申请号：	CN201520733888.X
申请日：	20150914
申请（专利权）人：	[孙凯, 郭华, 周欣欣]
地址：	河南省郑州大学第二附属医院麻醉科
发明人：	[孙凯, 郭华, 周欣欣]
主分类号：	A61M16/06
公开（公告）号：	CN204951890U
公开（公告）日：	20160113
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN204951890U （45）授权公告日 20160113



（21）申请号 CN201520733888.X   （22）申请日 20150914   （73）专利权人 [孙凯, 郭华, 周欣欣]   地址 河南省郑州大学第二附属医院麻醉科   （72）发明人 [孙凯, 郭华, 周欣欣]   （74）专利代理机构         代理人
（54）实用新型名称      一种麻醉机用的呼吸面罩
（57）摘要      本实用新型公开了一种麻醉机用的呼吸面罩，包括面罩体和固定安装于面罩体开口端的保护气囊，所述面罩体右侧面固定连接一麻醉气管，该麻醉气管位于面罩体连接处固定安装一圆形气囊，所述麻醉气管位于圆形气囊右侧固定安装一气阀，所述面罩体内部上端设有一根以上的插鼻管，该插鼻管左侧固定安装一插鼻棉球，所述插鼻管位于插鼻棉球处呈弯曲结构设置，所述插鼻管右侧与麻醉气管左侧面密封连接。本实用新型结构简单，使用方便，经济成本低，能有效快速的将其病人麻醉，且能有效的吸出病人口中的液体，使其病人口中始终保持干爽状态。



权 利 要 求 书

1.一种麻醉机用的呼吸面罩，其特征在于：包括面罩体和固定安装于面罩 体开口端的保护气囊，所述面罩体右侧面固定连接一麻醉气管，该麻醉气管位 于面罩体连接处固定安装一圆形气囊，所述麻醉气管位于圆形气囊右侧固定安 装一气阀，所述面罩体内部上端设有一根以上的插鼻管，该插鼻管左侧固定安 装一插鼻棉球，所述插鼻管位于插鼻棉球处呈弯曲结构设置，所述插鼻管右侧 与麻醉气管左侧面密封连接。

2.根据权利要求1所述的麻醉机用的呼吸面罩，其特征在于：所述面罩体 内部位于插鼻管下端设有一“L”型吸管，该“L”型吸管一端穿过面罩体延伸 至外界，呈垂直向下设置，所述“L”型吸管位于面罩体内部一端为伸缩结构， 所述“L”型吸管位于面罩体内部一端开口处密封安装一海绵块，该海绵块为球 型结构，所述“L”型吸管位于外界端固定安装一存液瓶，该“L”型吸管位于 存液瓶上端连接处固定安装一吸气装置。



说 明 书

一种麻醉机用的呼吸面罩

技术领域

本实用新型涉及一种麻醉机用的呼吸面罩。

背景技术

现如今，在给病人动手术之前均要使用到麻醉机面罩，但是现有的麻醉机 面罩结构比较简单，只起到一个贴合的作用，由于需要动手术的病人一般身体 都比较虚弱，且想到手术的危险性其心理比较的紧张，使得在排放麻醉气体的 时候，病人的呼吸不够稳定，使其麻醉气体很大的一部分都浪费掉了，使得短 时间内不能达到完美的麻醉效果，且在麻醉的过程中病人会无意识流涎液等， 均会对面罩造成污染及对病人造成危害。

发明内容

本实用新型所要解决的技术问题是提供一种结构简单，使用方便，能有效 快速的将其病人麻醉，且能有效的吸出病人口中的液体，使其病人口中始终保 持干爽状态的麻醉机用的呼吸面罩。

本实用新型是通过以下技术方案来实现的：一种麻醉机用的呼吸面罩，包 括面罩体和固定安装于面罩体开口端的保护气囊，所述面罩体右侧面固定连接 一麻醉气管，该麻醉气管位于面罩体连接处固定安装一圆形气囊，所述麻醉气 管位于圆形气囊右侧固定安装一气阀，所述面罩体内部上端设有一根以上的插 鼻管，该插鼻管左侧固定安装一插鼻棉球，所述插鼻管位于插鼻棉球处呈弯曲 结构设置，所述插鼻管右侧与麻醉气管左侧面密封连接。

作为优选的技术方案，所述面罩体内部位于插鼻管下端设有一“L”型吸管， 该“L”型吸管一端穿过面罩体延伸至外界，呈垂直向下设置，所述“L”型吸 管位于面罩体内部一端为伸缩结构，所述“L”型吸管位于面罩体内部一端开口 处密封安装一海绵块，该海绵块为球型结构，所述“L”型吸管位于外界端固定 安装一存液瓶，该“L”型吸管位于存液瓶上端连接处固定安装一吸气装置。

本实用新型的有益效果是：本实用新型结构简单，使用方便，经济成本低， 能有效快速的将其病人麻醉，且能有效的吸出病人口中的液体，使其病人口中 始终保持干爽状态。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对 实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面 描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲， 在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

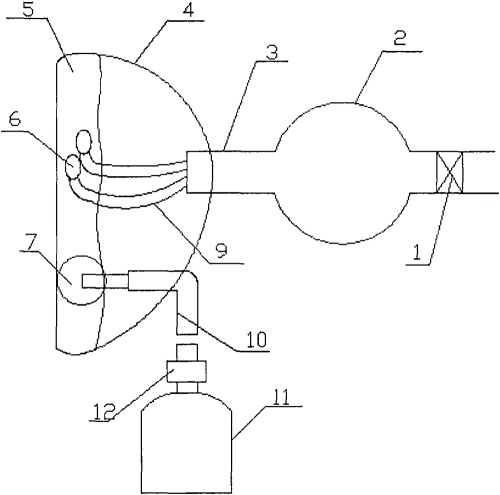

图1为本实用新型的整体结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互 相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除 非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非 特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，本实用新型的一种麻醉机用的呼吸面罩，包括面罩体4和固 定安装于面罩体4开口端的保护气囊5，所述面罩体4右侧面固定连接一麻醉气 管3，该麻醉气管3位于面罩体4连接处固定安装一圆形气囊2，所述麻醉气管 3位于圆形气囊2右侧固定安装一气阀1，所述面罩体4内部上端设有一根以上 的插鼻管9，该插鼻管9左侧固定安装一插鼻棉球6，所述插鼻管9位于插鼻棉 球6处呈弯曲结构设置，所述插鼻管9右侧与麻醉气管3左侧面密封连接。

本实施例中，面罩体4内部位于插鼻管9下端设有一“L”型吸管10，该“L” 型吸管10一端穿过面罩体4延伸至外界，呈垂直向下设置，所述“L”型吸管 10位于面罩体4内部一端为伸缩结构，所述“L”型吸管10位于面罩体4内部 一端开口处密封安装一海绵块7，该海绵块7为球型结构，所述“L”型吸管10 位于外界端固定安装一存液瓶11，该“L”型吸管10位于存液瓶11上端连接处 固定安装一吸气装置12。

工作原理：先将插鼻棉球插入病人的鼻子中及将海绵块放入病人嘴中，再 排放麻醉气体进入圆形气囊内，使其圆形气囊中存在大量的麻醉气体，这时关 闭气阀，使其麻醉气体密封于圆形气囊内，通过轻微的积压圆形气囊，使其麻 醉气体一丝不少的进入人体内，使其病人麻醉，为了防止病人无意识的流涎液 等，在麻醉后就会启动吸气装置，通过病人嘴中的海绵体会吸收嘴中产生的液 体，再通过吸气装置将其海绵块中的液体吸入存液瓶内。

本实用新型的有益效果是：本实用新型结构简单，使用方便，经济成本低， 能有效快速的将其病人麻醉，且能有效的吸出病人口中的液体，使其病人口中 始终保持干爽状态。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并 不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新 型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的 保护范围为准。



说 明 书 附 图

图1
