外科用麻醉吊装架

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620790106.0
申请日：	20160726
申请（专利权）人：	[张沛重]
地址：	河南省南阳市南阳医专第一附属医院麻醉科
发明人：	[张沛重]
主分类号：	A61G12/00
公开（公告）号：	CN206063363U
公开（公告）日：	20170405
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206063363U （45）授权公告日 20170405



（21）申请号 CN201620790106.0   （22）申请日 20160726   （73）专利权人 [张沛重]   地址 河南省南阳市南阳医专第一附属医院麻醉科   （72）发明人 [张沛重]   （74）专利代理机构         代理人
（54）实用新型名称      外科用麻醉吊装架
（57）摘要      本实用新型公开了一种外科用麻醉吊装架，包括吊装固定座、液压伸缩连杆、第一旋转部、第一转向横杆、纵向连接杆、第二旋转部、第二转向横杆、一对架体支撑杆、多个麻醉托盘支架、一对麻醉托盘、麻醉器具抽屉及一对拖拉转向手柄；吊装固定座装在天花板上，液压伸缩连杆连吊装固定座固及第一旋转部，第一转向横杆连第一旋转部，纵向连接杆连第一转向横杆及第二旋转部，第二转向横杆连第二旋转部及架体支撑杆，麻醉托盘通过麻醉托盘支架设在架体支撑杆上，麻醉器具抽屉设在架体支撑杆上，拖拉转向手柄设在架体支撑杆上。本实用新型能用于防止各种外科麻醉用品，直接吊装在天花板上，减少占用空间，便于器械的取用，不影响医生的操作。



权 利 要 求 书

1.一种外科用麻醉吊装架，其特征在于：包括吊装固定座、液压伸缩连杆、第一旋转部、 第一转向横杆、纵向连接杆、第二旋转部、第二转向横杆、一对架体支撑杆、多个麻醉托盘支 架、一对麻醉托盘、麻醉器具抽屉及一对拖拉转向手柄；所述的吊装固定座固定安装在天花 板上，所述的液压伸缩连杆的上端与所述的吊装固定座固定连接，所述的液压伸缩连杆的 下端竖直向下延伸并与所述的第一旋转部同轴连接；所述的第一转向横杆的顶部一端与所 述的第一旋转部固定连接，所述的第一转向横杆通过所述的第一旋转部与所述的液压伸缩 连杆相对转动；所述的纵向连接杆的上端与所述的第一转向横杆的底部另一端固定连接， 所述的纵向连接杆的下端竖直向下延伸并与所述的第二旋转部同轴连接；所述的第二转向 横杆的顶部一端与所述的第二旋转部固定连接，所述的第二转向横杆通过所述的第二旋转 部与所述的纵向连接杆相对转动；所述的一对架体支撑杆的上端分别对称连接在所述的第 二转向横杆上，位于所述的第二转向横杆的底部两侧，所述的一对架体支撑杆竖直设置，所 述的多个麻醉托盘支架分别间隔设置在所述的一对架体支撑杆上，位于所述的一对架体支 撑杆的内侧；所述的一对麻醉托盘分别固定设置在所述的多个麻醉托盘支架上，水平位于 所述的一对架体支撑杆之间；所述的麻醉器具抽屉设置在所述的一对架体支撑杆上，位于 所述的一对架体支撑杆的底部内侧；所述的一对拖拉转向手柄分别对称设置在所述的一对 架体支撑杆的底部外侧。

2.根据权利要求1所述的外科用麻醉吊装架，其特征在于：其中一根所述的架体支撑杆 上设有输液架连杆，位于所述的架体支撑杆的外侧上部，所述的输液架连杆上连接有伸缩 输液架体。

3.根据权利要求1所述的外科用麻醉吊装架，其特征在于：所述的一对麻醉托盘的边缘 处分别设有凸缘，所述的凸缘为斜坡状结构。

4.根据权利要求3所述的外科用麻醉吊装架，其特征在于：所述的一对麻醉托盘上分别 铺设有防滑垫，位于所述的凸缘的内侧。

5.根据权利要求1所述的外科用麻醉吊装架，其特征在于：所述的一对麻醉托盘上分别 设有一对松紧压条，所述的一对松紧压条的一端分别与所述的一对麻醉托盘的一端边缘固 定连接，所述的一对松紧压条的另一端分别与所述的一对麻醉托盘的另一端边缘活动连 接。



说 明 书

外科用麻醉吊装架

技术领域

本实用新型涉及一种医疗设备，尤其涉及一种外科用麻醉吊装架。

背景技术

外科是研究外科疾病的发生，发展规律及其临床表现，诊断，预防和治疗的科学， 是以手术切除、修补为主要治病手段的专业科室。在外科的诊断、治疗、手术中，很多需要进 行麻醉，现有技术的麻醉推车使用不方便，且占用空间，影响医生的操作。

实用新型内容

本实用新型的目的：提供一种外科用麻醉吊装架，结构简单，使用方便，成本低。

为了实现上述目的，本实用新型的技术方案是：

一种外科用麻醉吊装架，包括吊装固定座、液压伸缩连杆、第一旋转部、第一转向 横杆、纵向连接杆、第二旋转部、第二转向横杆、一对架体支撑杆、多个麻醉托盘支架、一对 麻醉托盘、麻醉器具抽屉及一对拖拉转向手柄；所述的吊装固定座固定安装在天花板上，所 述的液压伸缩连杆的上端与所述的吊装固定座固定连接，所述的液压伸缩连杆的下端竖直 向下延伸并与所述的第一旋转部同轴连接；所述的第一转向横杆的顶部一端与所述的第一 旋转部固定连接，所述的第一转向横杆通过所述的第一旋转部与所述的液压伸缩连杆相对 转动；所述的纵向连接杆的上端与所述的第一转向横杆的底部另一端固定连接，所述的纵 向连接杆的下端竖直向下延伸并与所述的第二旋转部同轴连接；所述的第二转向横杆的顶 部一端与所述的第二旋转部固定连接，所述的第二转向横杆通过所述的第二旋转部与所述 的纵向连接杆相对转动；所述的一对架体支撑杆的上端分别对称连接在所述的第二转向横 杆上，位于所述的第二转向横杆的底部两侧，所述的一对架体支撑杆竖直设置，所述的多个 麻醉托盘支架分别间隔设置在所述的一对架体支撑杆上，位于所述的一对架体支撑杆的内 侧；所述的一对麻醉托盘分别固定设置在所述的多个麻醉托盘支架上，水平位于所述的一 对架体支撑杆之间；所述的麻醉器具抽屉设置在所述的一对架体支撑杆上，位于所述的一 对架体支撑杆的底部内侧；所述的一对拖拉转向手柄分别对称设置在所述的一对架体支撑 杆的底部外侧。

上述的外科用麻醉吊装架，其中，其中一根所述的架体支撑杆上设有输液架连杆， 位于所述的架体支撑杆的外侧上部，所述的输液架连杆上连接有伸缩输液架体。

上述的外科用麻醉吊装架，其中，所述的一对麻醉托盘的边缘处分别设有凸缘，所 述的凸缘为斜坡状结构。

上述的外科用麻醉吊装架，其中，所述的一对麻醉托盘上分别铺设有防滑垫，位于 所述的凸缘的内侧。

上述的外科用麻醉吊装架，其中，所述的一对麻醉托盘上分别设有一对松紧压条， 所述的一对松紧压条的一端分别与所述的一对麻醉托盘的一端边缘固定连接，所述的一对 松紧压条的另一端分别与所述的一对麻醉托盘的另一端边缘活动连接。

本实用新型能用于防止各种外科麻醉用品，直接吊装在天花板上，减少占用空间， 便于器械的取用，不影响医生的操作。

附图说明

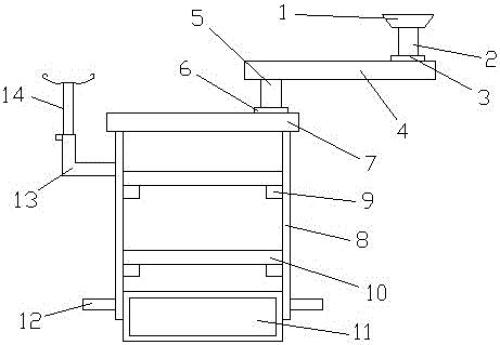

图1是本实用新型外科用麻醉吊装架的主视图。

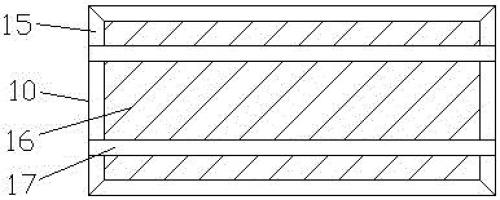

图2是本实用新型外科用麻醉吊装架的麻醉托盘的俯视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1及附图2所示，一种外科用麻醉吊装架，包括吊装固定座1、液压伸缩 连杆2、第一旋转部3、第一转向横杆4、纵向连接杆5、第二旋转部6、第二转向横杆7、一对架 体支撑杆8、多个麻醉托盘支架9、一对麻醉托盘10、麻醉器具抽屉11及一对拖拉转向手柄 12；所述的吊装固定座1固定安装在天花板上，所述的液压伸缩连杆2的上端与所述的吊装 固定座1固定连接，所述的液压伸缩连杆2的下端竖直向下延伸并与所述的第一旋转部3同 轴连接；所述的第一转向横杆4的顶部一端与所述的第一旋转部3固定连接，所述的第一转 向横杆4通过所述的第一旋转部3与所述的液压伸缩连杆2相对转动；所述的纵向连接杆5的 上端与所述的第一转向横杆4的底部另一端固定连接，所述的纵向连接杆5的下端竖直向下 延伸并与所述的第二旋转部6同轴连接；所述的第二转向横杆7的顶部一端与所述的第二旋 转部6固定连接，所述的第二转向横杆7通过所述的第二旋转部6与所述的纵向连接杆5相对 转动；所述的一对架体支撑杆8的上端分别对称连接在所述的第二转向横杆7上，位于所述 的第二转向横杆7的底部两侧，所述的一对架体支撑杆8竖直设置，所述的多个麻醉托盘支 架9分别间隔设置在所述的一对架体支撑杆8上，位于所述的一对架体支撑杆8的内侧；所述 的一对麻醉托盘10分别固定设置在所述的多个麻醉托盘支架9上，水平位于所述的一对架 体支撑杆8之间；所述的麻醉器具抽屉11设置在所述的一对架体支撑杆8上，位于所述的一 对架体支撑杆8的底部内侧；所述的一对拖拉转向手柄12分别对称设置在所述的一对架体 支撑杆8的底部外侧。

其中一根所述的架体支撑杆8上设有输液架连杆13，位于所述的架体支撑杆8的外 侧上部，所述的输液架连杆13上连接有伸缩输液架体14，可用于输液，伸缩输液架体14可伸 缩使用。

所述的一对麻醉托盘10的边缘处分别设有凸缘15，所述的凸缘15为斜坡状结构， 可防止一对麻醉托盘10上的物品掉落。

所述的一对麻醉托盘10上分别铺设有防滑垫16，位于所述的凸缘15的内侧，可起 到防滑的作用，进一步防止一对麻醉托盘10上的物品掉落。

所述的一对麻醉托盘10上分别设有一对松紧压条17，所述的一对松紧压条17的一 端分别与所述的一对麻醉托盘10的一端边缘固定连接，所述的一对松紧压条17的另一端分 别与所述的一对麻醉托盘10的另一端边缘活动连接，可拆卸，用于一对压住麻醉托盘10上 的物品，进一步防止一对麻醉托盘10上的物品掉落。

使用时，外科麻醉物品放置在一对麻醉托盘10上或麻醉器具抽屉11内，通过液压 伸缩连杆2可调节一对麻醉托盘10和麻醉器具抽屉11的高度，通过第一转向横杆4和第二转 向横杆7可调节一对麻醉托盘10和麻醉器具抽屉11的水平位置，上下左右的威客可通过一 对拖拉转向手柄12拖拉操作；多个麻醉托盘支架9可将一对麻醉托盘10固定在一对架体支 撑杆8上，防止一对麻醉托盘10倾斜翻倒。

在本实用新型的描述中，需要理解的是，术语“上端”、“下端”、“竖直”、“同轴”、“顶 部”、“一端”、“上”、“下”、“另一端”、“底部”、“纵向”、“竖直”、“两侧”、“水平”、“内侧”、“之 间”、“内侧”、“外侧”、“上部”等指示的方位或位置关系为基于附图所示的方位或位置关系， 仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有 特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性 或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者 隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固 定”、“铺设”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体； 可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以 是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的 普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型能用于防止各种外科麻醉用品，直接吊装在天花板上，减少 占用空间，便于器械的取用，不影响医生的操作。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围， 凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关 产品的技术领域，均同理包括在本实用新型的专利保护范围内。



说 明 书 附 图

图1

图2
