一种置硬膜外麻醉导管的联合麻醉穿刺针

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201220465869.X
申请日：	20120913
申请（专利权）人：	[李云龙]
地址：	安徽省阜阳市太和县人民医院麻醉科
发明人：	[李云龙]
主分类号：	A61B17/34
公开（公告）号：	CN202859246U
公开（公告）日：	20130410
代理机构：	安徽省阜阳市科颍专利事务所
代理人：	[徐宝泉]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN202859246U （45）授权公告日 20130410



（21）申请号 CN201220465869.X   （22）申请日 20120913   （73）专利权人 [李云龙]   地址 安徽省阜阳市太和县人民医院麻醉科   （72）发明人 [李云龙]   （74）专利代理机构 安徽省阜阳市科颍专利事务所         代理人 [徐宝泉]
（54）实用新型名称      一种置硬膜外麻醉导管的联合麻醉穿刺针
（57）摘要      本实用新型公开了一种置硬膜外麻醉导管的联合麻醉穿刺针，它是在针体的上端设有针体固定部，针体固定部的上端设有针柄操作部，针柄操作部的上端设有注射器接口部，针体与针体固定部、针柄操作部和注射器接口部连为一体，注射器接口部与针柄操作部内设有上大底小的漏斗形空腔，用于连接注射器的出液口，针体的下端设有弯曲形针尖，针尖的底侧设有圆形或椭圆形开口，穿刺针体内设有内针，使用时，先用硬膜外穿刺针做硬膜穿刺，用内针通过硬膜外穿刺针进入蛛网膜下腔注射麻醉药，注药后将麻醉导管置入患者体内，本实用新型结构简单，操作方便，使用效果好。



权 利 要 求 书

一种置硬膜外麻醉导管的联合麻醉穿刺针，包括硬膜外穿刺针、内针及导管、硬膜外穿刺针由针体、针柄组成，其特征在于：所述针体（3）的上端设有针体固定部（4），针体固定部的上端设有针柄操作部（5），针柄操作部的上端设有注射器接口部（6），注射器接口部与针柄操作部内设有上大底小的漏斗形空腔（7），针体的下端设有弯形针尖（2），针尖的底侧设有圆形或椭圆形开口（1），针柄操作部的上侧设有定位槽（14），针栓柄的下侧设有定位销（15），硬膜外穿刺针的针体内设有内针。

根据权利要求1所述的置硬膜外麻醉导管的联合麻醉穿刺针，其特征在于：所述的内针为硬膜穿刺针的配套针芯，针芯设为空心的针芯体，针芯体（8）的上端设有针栓柄（9），针栓柄为一方形的内槽盒，内槽盒的中部设有针栓（10），针芯体与针栓注为一体，针芯体的底端设有针尖（11），针尖的下端设有出液孔（12）。

根据权利要求1所述的置硬膜外麻醉导管的联合麻醉穿刺针，其特征在于：所述弯曲形针尖的弯曲度为30‑40度。



说 明 书

一种置硬膜外麻醉导管的联合麻醉穿刺针

本实用新型涉及一种麻醉穿刺针，确切的说是一种置硬膜外麻醉导管的麻醉穿刺针。

腰硬膜联合麻醉技术已广泛应用于临床使用，但是由于现有硬膜外麻醉穿刺针的针尖顶端角度及针孔的设计缺陷，致使外麻醉穿刺成功后，用于注射麻醉药品的内针，又叫针中针，不能垂直进针注射麻醉剂，导致内针的穿刺失败，甚至误伤脊髓，给患者造成极大损害，另外由于穿刺针孔的角度较小，使麻醉导管抵住硬脊膜外壁不能顺利通过，也导致硬膜置管失败，还易造成患者硬脊膜出血，给患者带来意外伤害。

本实用新型的目的是克服上述缺陷，提供一种联合麻醉穿刺针，以改变穿刺针的设计角度，打通穿刺针、导管及内针的共同通道，提高置管的成功率，减轻患者的痛苦。

 本实用新型的方案是包括硬膜外穿刺针、内针及导管、硬膜外穿刺针由针体、针柄组成，针柄又分为针体固定部，针柄操作部和注射接口部，其结构特点是在针体的上端设有针体固定部，针体固定部的上端设有针柄操作部，针柄操作部的上端设有注射器接口部，针体的上端注塑在针体固定部内与针体固定部，针柄操作部和注射器接口部连为一体。针柄操作部的外体尺寸大于注射器接口部，注射器接口部与针柄操作部内设有上大底小的漏斗形空腔，漏斗形空腔用于连接注射器的出液口，针体的下端设有弯曲形针尖，针尖弯曲度为30‑40度，针尖的底侧设有圆形或椭圆形开口。穿刺针体内设有内针，内针为一麻醉剂注射针，配套为硬膜穿刺针的针芯，针芯体的上端设有针栓柄，针栓柄为一方形的内槽盒，内槽盒的中部设有针栓，针芯体与针栓注为一体，针栓内设有与注射器出液口装配的连接空腔，针芯体的下侧设有针尖，针尖的下端设有注射液出液孔，针柄操作部的上侧设有定位槽，针栓柄的下侧设有定位销。

使用时，先用硬膜外穿刺针做硬膜穿刺，穿刺成功后，用内针通过硬膜外穿刺针进入蛛网膜下腔注射麻醉药，注药后退出内针，将麻醉导管置入患者体内，再拨出硬膜外穿刺针。

本实用新型结构简单，设计合理，操作方便，使用效果好。

下面结合附图作进一步详细说明。

图1为本实用新型结构示意图；

图2为内针结构示意图；

图3为使用状态示意图。

图1‑2中示出的针体3的上端设有针体固定部4，针体固定部的上端设有针柄操作部5，针柄操作部的上端设有注射器接口部6，注射器接口部与针柄操作部内设有上大底小的漏斗形空腔7，针体的下端设有弯形针尖2，针尖的底侧设有圆形或椭圆形开口1，针柄操作部的上侧设有定位槽14，针栓柄的下侧设有定位销15，硬膜外穿刺针的针体内设有内针。

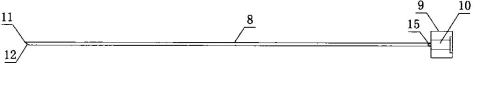

图2中示出的内针为硬膜穿刺针的配套针芯，针芯设为空心的针芯体，针芯体8的上端设有针栓柄9，针栓柄为一方形的内槽盒，内槽盒的中部设有针栓10，针芯体与针栓注为一体，针芯体的底端设有针尖11，针尖的下端设有出液孔12。

图3中示出的硬膜穿刺针体3的针体内装有导管13，导管由前端的随圆形开口穿出置入患者的体内。



说 明 书 附 图

图1

图2

图3
