麻醉蒸发器刻度盘及包含其的麻醉蒸发器

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201210581412.X
申请日：	20121227
申请（专利权）人：	[北京谊安医疗系统股份有限公司]
地址：	北京市丰台区科学城航丰路4号
发明人：	[郑殿会]
主分类号：	A61M16/01
公开（公告）号：	CN103893878A
公开（公告）日：	20140702
代理机构：	北京品源专利代理有限公司
代理人：	[胡彬]



（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN103893878A （45）授权公告日 20140702



（21）申请号 CN201210581412.X   （22）申请日 20121227   （71）申请人 [北京谊安医疗系统股份有限公司]   地址 北京市丰台区科学城航丰路4号   （72）发明人 [郑殿会]   （74）专利代理机构 北京品源专利代理有限公司         代理人 [胡彬]
（54）发明名称      麻醉蒸发器刻度盘及包含其的麻醉蒸发器
（57）摘要      本发明公开一种麻醉蒸发器刻度盘，包括转动盘，转动盘内设置阀片连接部，转动盘通过阀片连接部与麻醉蒸发器内的浓度调节阀的阀片连接，以实现阀片与转动盘能同轴转动，转动盘上活动设置压盖，转动盘的一端设置用于与麻醉蒸发器连接的盖板，盖板与压盖之间设置用于防止转动盘产生上下移动的限位装置。通过设置限位装置，使刻度盘在蒸发器未开启时，被限位装置限制不产生上下移动，且由于刻度盘与浓度调节阀的阀片固定连接，因此阀片在蒸发器未开启时也不产生上下移动，即阀片与阀座之间无间隙存在，即使麻醉蒸发器内还留有麻醉剂，麻醉蒸气也无法从蒸发器内泄漏，降低了麻醉蒸发器的操作难度，减少了麻醉剂的浪费，节约材料和使用成本。



权 利 要 求 书

1.一种麻醉蒸发器刻度盘，包括转动盘，所述转动盘内设置阀片连接部， 所述转动盘通过所述阀片连接部与麻醉蒸发器内的浓度调节阀的阀片连接，以 实现阀片与转动盘能同轴转动，其特征在于，所述转动盘上活动设置压盖，所 述转动盘的一端设置用于与麻醉蒸发器连接的盖板，所述盖板与所述压盖之间 设置用于防止转动盘产生上下移动的限位装置。

2.根据权利要求1所述的麻醉蒸发器刻度盘，其特征在于，所述限位装置 包括拆卸式设置在所述压盖靠近所述盖板一侧的锁舌组件，所述锁舌组件包括 相互垂直设置的锁舌固定板和锁舌限位板，所述锁舌固定板与所述压盖连接， 所述锁舌限位板具有靠近所述锁舌固定板的限位板第一侧面和远离所述锁舌固 定板的限位板第二侧面，在所述限位板第一侧面与限位板第二侧面之间具有连 接面，在所述连接面上设置锁舌限位块，对应所述锁舌限位块在所述盖板上设 置运输位凸台，所述锁舌限位块与所述运输位凸台相互配合设置，能有效防止 转动盘上下移动，进而防止与转动盘连接的阀片上下移动。

3.根据权利要求2所述的麻醉蒸发器刻度盘，其特征在于，所述转动盘包 括转动盘底板，所述转动盘底板外围环形凸设转动盘侧边，所述转动盘侧边上 设置用于压盖穿过的压盖开口，所述转动盘底板上设置两个第一凸台，两个所 述第一凸台对称设置于所述压盖开口的两侧，所述第一凸台靠近所述转动盘底 板中心的一侧设置第二凸台，所述第一凸台与第二凸台之间设置用于对压盖进 行限位和导向的滑槽。

4.根据权利要求3所述的麻醉蒸发器刻度盘，其特征在于，所述压盖包括 远离所述转动盘底板的第一侧面和靠近所述转动盘底板的第二侧面，所述第二 侧面上设置两个与所述第二凸台相对应的弹簧凹槽，所述弹簧凹槽远离所述压 盖中心的一侧设置与所述滑槽相匹配的压盖凸边，以使所述压盖安装于所述转 动盘内时，所述第二凸台能滑动设置在所述弹簧凹槽内，并且所述压盖凸边能 滑动设置在所述滑槽内。

5.根据权利要求4所述的麻醉蒸发器刻度盘，其特征在于，所述转动盘与 所述压盖之间设置用于对所述压盖进行复位的复位弹簧，所述复位弹簧的一端 设置于所述弹簧凹槽内，另一端贴紧于所述第二凸台靠近所述压盖开口的一侧。

6.根据权利要求4所述的麻醉蒸发器刻度盘，其特征在于，所述盖板包括 盖板中心孔，所述盖板中心孔内壁朝向所述盖板中心凸设所述运输位凸台，所 述运输位凸台远离所述转动盘的一侧设置运输位斜面，对应所述运输位斜面在 所述锁舌限位块上设置限位斜面，以使所述转动盘带动所述锁舌组件转动至所 述运输位凸台时不产生上下移动。

7.根据权利要求6所述的麻醉蒸发器刻度盘，其特征在于，在所述运输位 凸台的一侧、所述盖板中心孔内壁远离所述盖板中心凹设所述运输位限位槽， 所述运输位限位槽的一侧、所述盖板中心孔内壁远离所述盖板中心凹设所述零 位限位槽，对应所述运输位限位槽或者所述零位限位槽在所述锁舌限位板上设 置限位板凸台，以使所述限位板凸台插入至所述运输位限位槽或者所述零位限 位槽内时，能限制所述锁舌组件转动，进而限制所述转动盘转动。

8.根据权利要求6或7所述的麻醉蒸发器刻度盘，其特征在于，所述盖板 上并位于所述盖板中心孔的一侧活动设置用于限制所述锁舌组件转动的限位 块。

9.根据权利要求8所述的麻醉蒸发器刻度盘，其特征在于，所述限位块包 括靠近所述盖板中心设置的限位块第一侧面和远离所述盖板中心设置的限位块 第二侧面，所述限位块第一侧面与所述限位块第二侧面之间并位于所述限位块 上设置固定槽，对应所述固定槽在所述盖板上设置限位块固定孔。

10.一种麻醉蒸发器，包括蒸发器本体，其特征在于，在所述蒸发器本体 上设置如权利要求1至9任一所述的麻醉蒸发器刻度盘。



说 明 书

麻醉蒸发器刻度盘及包含其的麻醉蒸发器

技术领域

本发明涉及麻醉机技术领域，尤其涉及一种麻醉蒸发器刻度盘，以及包含 该刻度盘的麻醉蒸发器。

背景技术

麻醉蒸发器是控制挥发性麻醉药物输出的专用装置。基本功能是气化挥发 性麻醉药，控制新鲜气体中麻醉蒸气的浓度，是一种能有效地蒸发麻醉药液并 能精确地将麻醉药按一定浓度输入麻醉呼吸回路的装置。按麻醉药的种类分安 氟醚麻醉蒸发器、异氟醚麻醉蒸发器、七氟醚麻醉蒸发器和地氟醚麻醉蒸发器 等。

麻醉蒸发器刻度盘是麻醉蒸发器中比较重要的部件，现有的麻醉蒸发器刻 度盘大多具有以下功能：1、刻度盘上标刻有读数，使用者旋拧刻度盘即可调节 不同的麻醉气体浓度；2、刻度盘上设置度盘锁，即按压度盘锁，刻度盘才能转 动；3、度盘锁具有弹簧复位功能。

但是对于现有的麻醉蒸发器刻度盘，其还具有以下缺陷：1、结构复杂、装 配性较差，使刻度盘的制造和维护难度增大；2、度盘锁按压不方便，容易出现 卡死的情况；3、刻度盘上只有零位和浓度位，并未在零位（即蒸发器未开启时）， 无法保证刻度盘不产生上下移动，由于刻度盘是与麻醉蒸发器内的浓度调节阀 的阀片直接连接的，所以也不能保证阀片在蒸发器未开启时不产生上下移动， 如果阀片产生上下移动，阀片与阀座之间就会产生间隙，因此如果蒸发器内还 留有麻醉剂，麻醉蒸气很容易发生泄漏或者进入麻醉气路，进而使麻醉蒸发器 在刚开启时的麻醉蒸气的浓度超出规定值，对病人造成很大的生命威胁，为此 目前的麻醉蒸发器在搬运过程中，无法在麻醉蒸发器内预留麻醉剂，每次搬运 均需要将麻醉蒸发器内的麻醉剂全部清除，待麻醉蒸发器需要使用时，再次灌 注麻醉剂，这样增加了麻醉蒸发器的操作难度，还容易浪费麻醉剂，使材料和 使用成本增加。

发明内容

本发明的一个目的，在于提供一种麻醉蒸发器刻度盘，其结构简单，装配 性好，度盘锁按压方便以及能在蒸发器未开启时有效的防止刻度盘产生上下移 动，进而保证麻醉蒸发器内的浓度调节阀的阀片不产生上下移动，使得麻醉蒸 发器即使保留麻醉剂也能实现搬运工作。

为达此目的，本发明采用以下技术方案：

一种麻醉蒸发器刻度盘，包括转动盘，所述转动盘内设置阀片连接部，所 述转动盘通过所述阀片连接部与麻醉蒸发器内的浓度调节阀的阀片连接，以实 现阀片与转动盘能同轴转动，所述转动盘上活动设置压盖，所述转动盘的一端 设置用于与麻醉蒸发器连接的盖板，所述盖板与所述压盖之间设置用于防止转 动盘产生上下移动的限位装置。

作为麻醉蒸发器刻度盘的一种优选方案，所述限位装置包括拆卸式设置在 所述压盖靠近所述盖板一侧的锁舌组件，所述锁舌组件包括相互垂直设置的锁 舌固定板和锁舌限位板，所述锁舌固定板与所述压盖连接，所述锁舌限位板具 有靠近所述锁舌固定板的限位板第一侧面和远离所述锁舌固定板的限位板第二 侧面，在所述限位板第一侧面与限位板第二侧面之间具有连接面，在所述连接 面上设置锁舌限位块，对应所述锁舌限位块在所述盖板上设置运输位凸台，所 述锁舌限位块与所述运输位凸台相互配合设置，能有效防止转动盘上下移动， 进而防止与转动盘连接的阀片上下移动。

优选的，所述锁舌固定板与所述锁舌限位板固定或者拆卸式连接。

更加优选的，所述锁舌固定板焊接在所述锁舌限位板的限位板第一侧面上。 采用焊接方式将锁舌固定板和锁舌限位板组装为一体，可以增加锁舌固定板与 锁舌限位板之间的连接强度，并且还可以节省连接材料的使用，进一步的降低 制造成本。

更加优选的，所述锁舌固定板通过螺栓固定在所述锁舌限位板的限位板第 一侧面上。采用螺钉将锁舌固定板和锁舌限位板组装为一体，虽然增加了螺栓 的使用，但是组装和拆卸非常方便。

优选的，所述锁舌限位块与所述锁舌限位板呈一体式设置或者分体式设置。

更加优选的，所述锁舌限位块焊接在所述锁舌限位板的连接面上。

更加优选的，所述锁舌限位块通过螺钉固定在所述锁舌限位板的连接面上。

锁舌限位块与锁舌限位板采用一体式设置可以增加两者之间的连接强度， 采用焊接方式或者螺钉连接方式，可以降低锁舌限位块和锁舌限位板的组装难 度，并且能节约原材料的使用。

作为麻醉蒸发器刻度盘的一种优选方案，所述转动盘包括转动盘底板，所 述转动盘底板外围环形凸设转动盘侧边，所述转动盘侧边上设置用于压盖穿过 的压盖开口，所述转动盘底板上设置两个第一凸台，两个所述第一凸台对称设 置于所述压盖开口的两侧，所述第一凸台靠近所述转动盘底板中心的一侧设置 第二凸台，所述第一凸台与第二凸台之间设置用于对压盖进行限位和导向的滑 槽。此处设置的滑槽能使压盖能顺利的被压入和弹出转动盘，而不偏离到转动 盘的其他部位，保证压盖的按压正常，使压盖的按压更加方便，进一步的保证 转动盘的正常工作。

优选的，所述转动盘侧边远离所述转动盘底板中心的一侧设置第一防滑凸 台。第一防滑凸台的设置主要是为了防止使用者在旋拧转动盘时出现打滑的情 况，使使用者更加轻松的旋转转动盘。

作为麻醉蒸发器刻度盘的一种优选方案，所述压盖包括远离所述转动盘底 板的第一侧面和靠近所述转动盘底板的第二侧面，所述第二侧面上设置两个与 所述第二凸台相对应的弹簧凹槽，所述弹簧凹槽远离所述压盖中心的一侧设置 与所述滑槽相匹配的压盖凸边，以使所述压盖安装于所述转动盘内时，所述第 二凸台能滑动设置在所述弹簧凹槽内，并且所述压盖凸边能滑动设置在所述滑 槽内。

优选的，所述第一侧面平行于所述第二侧面。

优选的，所述压盖还具有压盖第一端和压盖第二端，所述压盖第一端上设 置第二防滑凸台，所述压盖第二端设置与所述阀片连接部相匹配的压盖限位槽。 压盖第一端上设置的第二防滑凸台，是为了使操作者在按压压盖时更加方便， 提高按压舒适度，另外压盖限位槽的设置是为了配合压盖被压入到转动盘内时， 其能与阀片连接部更好的接触，并且还能防止压盖在被按压过程中产生偏移。

优选的，所述压盖的第一侧面上设置压盖螺钉孔，所述压盖螺钉孔由所述 第一侧面延伸至所述第二侧面，所述锁舌固定板上设置与所述压盖螺钉孔相匹 配的锁舌固定孔，所述锁舌固定板通过螺钉固定在所述压盖的第一侧面上。

更加优选的，所述压盖的第一侧面上设置四个所述压盖螺钉孔，对应的在 所述锁舌固定板上设置四个所述锁舌固定孔。将压盖与锁舌组件采用螺栓连接 方式连接为一体，可以使组装和拆卸工序更加简单，降低制造难度，提升组装 速度。

作为麻醉蒸发器刻度盘的一种优选方案，所述转动盘与所述压盖之间设置 用于对所述压盖进行复位的复位弹簧，所述复位弹簧的一端设置于所述弹簧凹 槽内，另一端贴紧于所述第二凸台靠近所述压盖开口的一侧。复位弹簧的设置 可以使压盖在非工作状态时使锁舌组件锁紧于盖板，并且能使压盖在工作状态 时被按压后，能及时的回到初始位置，辅助锁舌组件锁紧于盖板。

作为麻醉蒸发器刻度盘的一种优选方案，所述盖板包括盖板中心孔，所述 盖板中心孔内壁朝向所述盖板中心凸设所述运输位凸台，所述运输位凸台远离 所述转动盘的一侧设置运输位斜面，对应所述运输位斜面在所述锁舌限位块上 设置限位斜面，以使所述转动盘带动所述锁舌组件转动至所述运输位凸台时不 产生上下移动。

作为麻醉蒸发器刻度盘的一种优选方案，在所述运输位凸台的一侧、所述 盖板中心孔内壁远离所述盖板中心凹设所述运输位限位槽，所述运输位限位槽 的一侧、所述盖板中心孔内壁远离所述盖板中心凹设所述零位限位槽，对应所 述运输位限位槽或者所述零位限位槽在所述锁舌限位板上设置限位板凸台，以 使所述限位板凸台插入至所述运输位限位槽或者所述零位限位槽内时，能限制 所述锁舌组件转动，进而限制所述转动盘转动。

作为麻醉蒸发器刻度盘的一种优选方案，所述盖板上并位于所述盖板中心 孔的一侧活动设置用于限制所述锁舌组件转动的限位块。此处的限位块是为了 防止锁舌组件的过渡旋转，即防止转动盘的过渡旋转，保证当转动盘旋转到最 大浓度位时，只能按反方向旋转，依次通过零位限位槽和运输位限位槽，最后 被卡紧在运输位凸台处，实现转动盘的顺序旋转，保证麻醉蒸发器的正常开启 和关闭。

作为麻醉蒸发器刻度盘的一种优选方案，所述限位块包括靠近所述盖板中 心设置的限位块第一侧面和远离所述盖板中心设置的限位块第二侧面，所述限 位块第一侧面与所述限位块第二侧面之间并位于所述限位块上设置固定槽，对 应所述固定槽在所述盖板上设置限位块固定孔。限位块通过螺钉拆卸式固定在 盖板上，可以根据实际需要来调整限位块的位置，进一步实现调整锁舌组件的 转动位置，实现最终调整转动盘的转动位置。

优选的，所述限位块第一侧面为弧形面，其弧度的半径小于所述盖板中心 孔的半径，所述限位块第二侧面也为弧形面，其弧度的半径大于所述盖板中心 孔的半径。将限位块的第一侧面的弧度的半径设置为小于盖板中心孔的半径， 是为了将限位块凸出于盖板中心孔，利用限位块的突出部分来进行对锁舌组件 的限制工作，而将限位块的第二侧面的弧度的半径设置为大于盖板中心孔的半 径，是为了将限位块更好的固定在盖板上。

优选的，所述限位块固定孔设置为多个，并均匀分布在所述盖板中心孔外 围，多个限位块固定孔的中心呈弧度设置，且其弧度的半径大于所述盖板中心 孔的半径，对应的所述固定槽为弧形槽，所述弧形槽的弧度与多个所述限位块 固定孔的中心的弧度相匹配。通过将限位块固定孔设置为多个，并且呈弧形均 匀的分布在盖板中心孔外，可以实现对限位块的多点固定，增加固定强度。

优选的，所述限位块通过固定螺钉固定于所述盖板的限位板固定孔处。

更加优选的，所述固定螺钉为两个。

优选的，所述盖板中心孔外围均匀分布八个所述限位块固定孔。

进一步的，所述盖板上设置至少两个盖板固定孔，并通过螺钉穿过所述盖 板固定孔将所述盖板固定于所述麻醉蒸发器上。

优选的，所述盖板上设置两个盖板固定孔，且两个所述盖板固定孔对称分 布在所述盖板中心两侧。

一种麻醉蒸发器，包括蒸发器本体，在所述蒸发器本体上设置如上述所述 的麻醉蒸发器刻度盘。

对比现有技术，本发明的有益效果为：通过设置限位装置，可以使刻度盘 在蒸发器未开启时，被限位装置限制不产生上下移动，并且由于刻度盘与麻醉 蒸发器内的浓度调节阀的阀片固定连接，因此阀片在蒸发器未开启时也不产生 上下移动，即阀片与阀座之间无间隙存在，即使麻醉蒸发器内还留有麻醉剂， 麻醉蒸气也无法从麻醉蒸发器内泄漏或者进入麻醉气路，降低了麻醉蒸发器的 操作难度，减少了麻醉剂的浪费，节约材料和使用成本。

附图说明

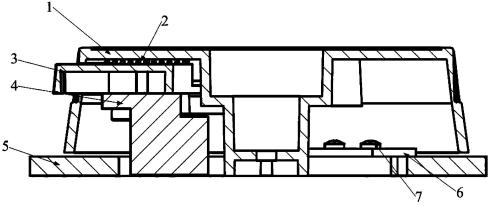

图1为本发明所述的麻醉蒸发器刻度盘的剖视示意图；

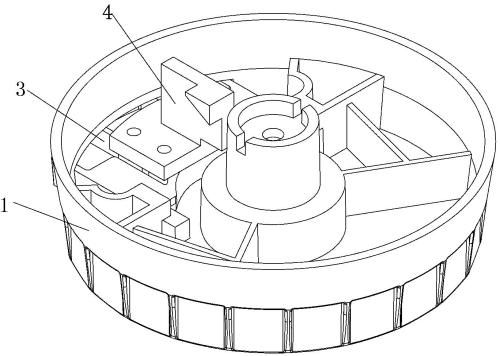

图2为图1中转动盘与复位弹簧、压盖以及锁舌组件的组装示意图；

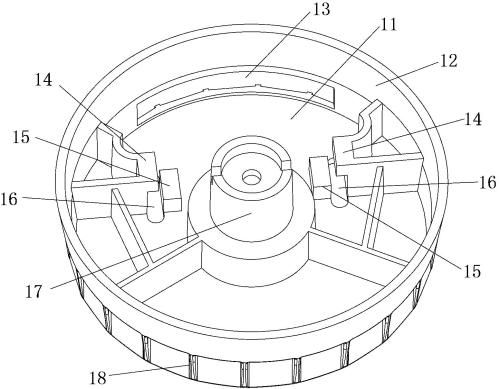

图3为图2中转动盘的结构示意图；

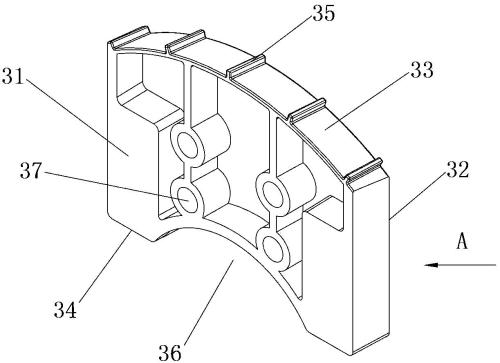

图4为图2中压盖的立体示意图；

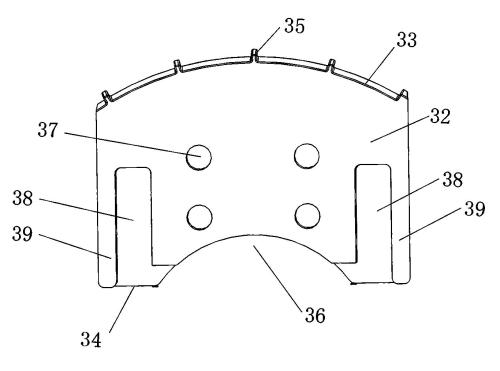

图5为图4的A向示意图；

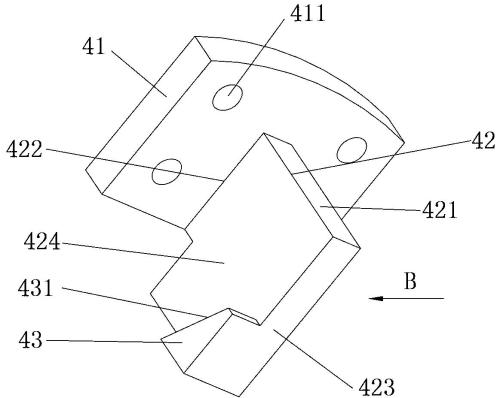

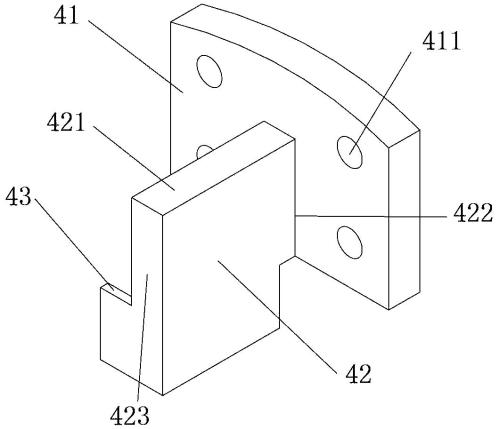

图6为锁舌组件的立体示意图；

图7为图6的B向示意图；

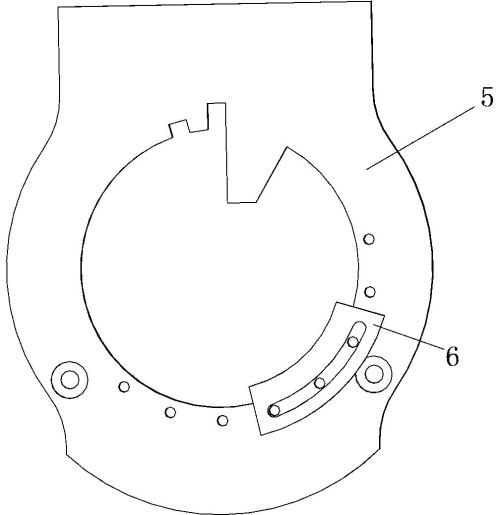

图8为盖板与限位块的组装示意图；

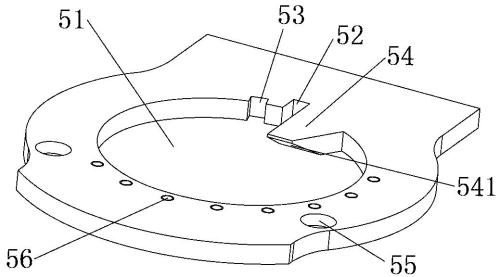

图9为图8中盖板的立体示意图；

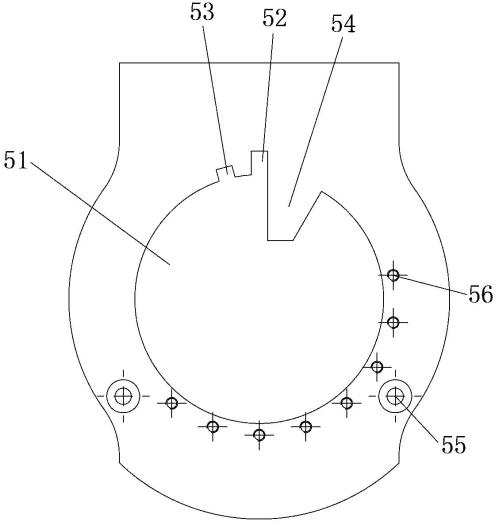

图10为图9的主视示意图；

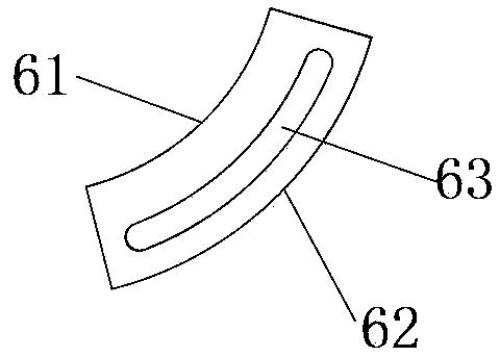

图11为图8中限位块的结构示意图；

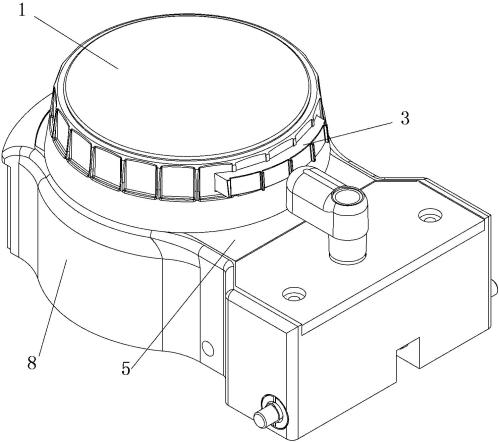

图12为本发明所述的麻醉蒸发器的结构视示意图。

图中：

1、转动盘；11、转动盘底板；12、转动盘侧边；13、压盖开口；14、第一 凸台；15、第二凸台；16、滑槽；17、阀片连接部；18、第一防滑凸台；

2、复位弹簧；

3、压盖；31、第一侧面；32、第二侧面；33、压盖第一端；34、压盖第二 端；35、第二防滑凸台；36、压盖限位槽；37、压盖螺钉孔；38、弹簧凹槽； 39、压盖凸边；

4、锁舌组件；41、锁舌固定板；411、锁舌固定孔；42、锁舌限位板；421、 限位板凸台；422、限位板第一侧面；423、限位板第二侧面；424、连接面；43、 锁舌限位块；431、限位斜面；

5、盖板；51、盖板固定孔；52、运输位限位槽；53、零位限位槽；54、运 输位凸台；541、运输位斜面；55、盖板固定孔；56、限位块固定孔；

6、限位块；61、限位块第一侧面；62、限位块第二侧面；63、固定槽；

7、固定螺钉；

8、蒸发器本体。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。

如图1～12所示，此实施例中的麻醉蒸发器刻度盘，包括转动盘1、复位弹 簧2、压盖3、锁舌组件4、盖板5以及限位块6，其中在转动盘1内部中心设 置阀片连接部17，此阀片连接部17将转动盘1与麻醉蒸发器中的浓度调节阀的 阀片连接为一体，以实现转动盘1与阀片能同轴旋转，在转动盘1上活动设置 压盖3，在转动盘1靠近麻醉蒸发器的一端设置用于与麻醉蒸发器连接的盖板5， 压盖3与盖板5之间设置用于防止转动盘产生上下移动的限位装置，并利用此 限位装置限制阀片在麻醉蒸发器非工作状态产生上下移动，保证麻醉蒸发器内 的麻醉剂在运输或者搬运过程中不泄露。

限位装置包括锁舌组件4，此锁舌组件4包括相互垂直设置的锁舌固定板 41和锁舌限位板42，锁舌固定板41与压盖3通过四个螺钉连接为一体，锁舌 限位板42具有靠近锁舌固定板41的限位板第一侧面422和远离锁舌固定板41 的限位板第二侧面423，锁舌固定板41焊接在限位板第一侧面422处，采用焊 接方式将锁舌固定板41和锁舌限位板42组装为一体，可以增加锁舌固定板41 与锁舌限位板42之间的连接强度，并且还可以节省连接材料的使用，进一步的 降低制造成本。

在限位板第一侧面422与限位板第二侧面423之间具有连接面424，在连接 面424上设置锁舌限位块43，此锁舌限位块43与锁舌限位板42为一体式结构， 对应锁舌限位块43在盖板5上设置运输位凸台54，锁舌限位块43与运输位凸 台54相互配合设置，能有效防止转动盘1上下移动，进而防止与转动盘1连接 的阀片上下移动。

如图3所示，转动盘1包括转动盘底板11，转动盘底板11外围环形凸设转 动盘侧边12，转动盘侧边12上设置用于压盖3穿过的压盖开口13，转动盘底 板11上设置两个第一凸台14，两个第一凸台14对称设置于压盖开口13的两侧， 第一凸台14靠近转动盘底板11中心的一侧设置第二凸台15，第一凸台14与第 二凸台15之间设置用于对压盖3进行限位和导向的滑槽16。此处设置的滑槽 16能使压盖3能顺利的被压入和弹出转动盘1，而不偏离到转动盘1的其他部 位，保证压盖3的按压正常，使压盖3的按压更加方便，进一步的保证转动盘1 的正常工作。

转动盘侧边12远离转动盘底板11中心的一侧设置第一防滑凸台18，此第 一防滑凸台18的设置主要是为了防止使用者在旋拧转动盘1时出现打滑的情 况，使使用者更加轻松的旋转转动盘1。

如图4和5所示，压盖3包括远离转动盘底板11的第一侧面31和靠近转 动盘底板11的第二侧面32，第一侧面31平行于第二侧面32，第二侧面32上 设置两个与第二凸台15相对应的弹簧凹槽38，此弹簧凹槽38远离压盖3中心 的一侧设置与滑槽16相匹配的压盖凸边39，以使压盖3安装于转动盘1内时， 第二凸台15能滑动设置在弹簧凹槽38内，并且压盖凸边39能滑动设置在滑槽 16内。

平行设置的第一侧面31和第二侧面32两端具有压盖第一端33和压盖第二 端34，压盖第一端33上设置第二防滑凸台35，压盖第二端34设置与阀片连接 部17相匹配的压盖限位槽36。压盖第一端33上设置的第二防滑凸台35，是为 了使操作者在按压压盖3时更加方便，提高按压舒适度，另外压盖限位槽36的 设置是为了配合压盖3被压入到转动盘1内时，其能与阀片连接部17更好的接 触，并且还能防止压盖3在被按压过程中产生偏移。

压盖3的第一侧面31上设置贯通于第二侧面32的四个压盖螺钉孔37，锁 舌固定板41上设置与压盖螺钉孔37相匹配的锁舌固定孔411，锁舌固定板41 通过螺钉固定在压盖3的第一侧面31上。将压盖3与锁舌组件4采用螺栓连接 方式连接为一体，可以使组装和拆卸工序更加简单，降低制造难度，提升组装 速度。

转动盘1与压盖3之间设置用于对压盖3进行复位的复位弹簧2，复位弹簧 2的一端安放于弹簧凹槽38内，另一端贴紧于第二凸台15靠近压盖开口13的 一侧。复位弹簧2的设置可以使压盖3在非工作状态时使锁舌组件4锁紧在盖 板5上，并且能使压盖3在工作状态时被按压后，能及时的回到初始位置，辅 助锁舌组件4锁紧在盖板5上。

如图9和10所示，盖板5包括盖板中心孔51，盖板中心孔51内壁朝向盖 板5的中心凸设运输位凸台54，运输位凸台54远离转动盘1的一侧设置运输位 斜面541，对应运输位斜面541在锁舌限位块43上设置限位斜面431，以使转 动盘1带动锁舌组件4转动至运输位凸台54时不产生上下移动。

在运输位凸台54的一侧、盖板中心孔51内壁远离盖板5的中心凹设运输 位限位槽52，运输位限位槽52的一侧、盖板中心孔51内壁远离盖板5的中心 凹设零位限位槽53，对应运输位限位槽52或者零位限位槽53在锁舌限位板42 上设置限位板凸台421，以使限位板凸台421插入至运输位限位槽52或者零位 限位槽53内时，能限制锁舌组件4转动，进而限制转动盘1转动。

如图8所示，盖板5上并位于盖板中心孔51的一侧通过固定螺钉7固定有 用于限制锁舌组件4转动的限位块6。此处的限位块6是为了防止锁舌组件4的 过渡旋转，进一步的防止转动盘1的过渡旋转，保证当转动盘1旋转到最大浓 度位时，只能按反方向旋转，依次通过零位限位槽53和运输位限位槽52，最后 被卡紧在运输位凸台54处，实现转动盘1的顺序旋转，保证麻醉蒸发器的正常 开启和关闭。

如图11所示，限位块6包括靠近盖板5中心设置的限位块第一侧面61和 远离盖板5中心设置的限位块第二侧面62，限位块第一侧面61与限位块第二侧 面62之间并位于限位块6上设置固定槽63，对应固定槽63在盖板5上设置限 位块固定孔56。

在本实施例中，限位块第一侧面61为弧形面，其弧度的半径小于盖板中心 孔51的半径，限位块第二侧面62也为弧形面，其弧度的半径大于盖板中心孔 51的半径。限位块固定孔56设置为八个，并均匀分布在盖板中心孔51外围， 八个限位块固定孔56的中心呈弧度设置，且其弧度的半径大于盖板中心孔51 的半径，对应的固定槽63为弧形槽，此弧形槽的弧度与此八个限位块固定孔56 的中心的弧度相匹配。

盖板5上还设置两个盖板固定孔55，此两个盖板固定孔55对称分布在盖板 5的中心两侧，以使盖板5通过螺钉固定在麻醉蒸发器上。

如图12所示，本实施例还设置了一种麻醉蒸发器，包括蒸发器本体8，在 蒸发器本体8上安装有如图1至图11所述的麻醉蒸发器刻度盘。

麻醉蒸发器刻度盘的组装工序如下：

第一步、利用固定螺钉7将限位板6固定在盖板5的限位块固定孔56处；

第二步、利用螺钉将固定为一体的盖板5和限位板6固定在麻醉蒸发器本 体8上；

第三步、在压盖3的弹簧凹槽38内安装好复位弹簧2，并且将压盖3由压 盖开口13装入转动盘1内，并使复位弹簧2的端部与第二凸台15紧贴；

第四步、将锁舌组件4通过螺钉固定在压盖3的第一侧面31的压盖螺钉孔 37内；

第五步、将带有复位弹簧2、压盖3以及锁舌组件4的转动盘1扣在盖板5 上，并且调整其位置，使得锁舌组件4中的锁舌限位块43的限位斜面431与运 输位凸台54的运输位斜面541紧贴，在与麻醉蒸发器组装时，转动盘1上的阀 片连接部17与浓度调节阀的阀片利用螺钉等零件固定好后，锁舌限位板42的 限位板凸台421紧扣在运输位限位槽52内，于此同时限位斜面431与运输位斜 面541也会紧贴，防止转动盘1的转动和上下移动。

此麻醉蒸发器刻度盘的操作原理如下：

第一步：先将此麻醉蒸发器刻度盘安装到麻醉蒸发器上，并将转动盘1与 浓度调节阀的阀片固定；

第二步：当麻醉蒸发器处于非工作状态或者运输状态时，刻度盘处于初始 位置，即转动盘1带动锁舌组件4旋转到盖板5的运输位凸台54处，此时运输 位凸台54的运输位斜面541与锁舌限位块43的限位斜面431紧贴，锁舌限位 板42的限位板凸台421由于复位弹簧2的弹力作用，紧紧的卡在运输位限位槽 52内；

第三步：按压压盖3，复位弹簧2被压缩，此时锁舌限位板42的限位板凸 台421离开运输位限位槽52，运输位凸台54的运输位斜面541与锁舌限位块 43的限位斜面431错开，然后逆时针旋转刻度盘，刻度盘首先经过零位，在零 位处，松开压盖3，复位弹簧2将锁舌组件4弹起，此时锁舌限位板42的限位 板凸台421由于复位弹簧2的弹力作用，紧紧的卡在零位限位槽63内；

第四步：继续按压压盖3，复位弹簧2再次被压缩，此时锁舌限位板42的 限位板凸台421离开零位限位槽53，此时的运输位凸台54的运输位斜面541与 锁舌限位块43的限位斜面431仍然保持错开状态，然后逆时针旋转刻度盘，刻 度盘由零位进入浓度位，旋转到需要的浓度位时，松开压盖，复位弹簧2将锁 舌组件4弹起，此时锁舌限位板42的限位板凸台421被复位弹簧2的弹起，使 其与盖板中心孔51的内壁紧贴；

第五步：如果需要关闭麻醉蒸发器，只需要将刻度盘顺时针旋回运输位凸 台处即可。

以上结合具体实施例描述了本发明的技术原理。这些描述只是为了解释本 发明的原理，而不能以任何方式解释为对本发明保护范围的限制。基于此处的 解释，本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具 体实施方式，这些方式都将落入本发明的保护范围之内。



说 明 书 附 图

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12
