雾化加压局部麻醉缓解装置

发布时间:2019/06/10 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201621237235.3

申请日:

20161030

申请(专利权)人:

[邹建方]

地址:

山东省威海市环翠区青岛北路70号威海卫人民医院麻醉科

发明人:

[邹建方, 张明霞]

主分类号:

A61M19/00

公开(公告)号:

CN206543311U

公开(公告)日:

20171010

代理机构:



代理人:





(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN206543311U

(45)授权公告日 20171010



(21)申请号 CN201621237235.3



(22)申请日 20161030



(73)专利权人 [邹建方]



地址 山东省威海市环翠区青岛北路70号威海卫人民医院麻醉科



(72)发明人 [邹建方, 张明霞]



(74)专利代理机构



      代理人



(54)实用新型名称

     雾化加压局部麻醉缓解装置





(57)摘要

     雾化加压局部麻醉缓解装置,属于医疗用具技术领域。本实用新型的技术方案是:包括麻醉装置主体,在麻醉装置主体前侧设有麻醉开关,麻醉开关左侧设有麻醉气体排出控制滑道,麻醉气体排出控制滑道上设有排出速度控制滑块,麻醉气体排出控制滑道下侧设有电源线孔,电源线孔内设有电源线,电源线上设有变压器,电源线与电源插头连接,麻醉装置主体下侧设有防滑垫,麻醉装置主体右侧设有药效缓解固定板,药效缓解固定板上设有缓解装置滑动槽,缓解装置滑动槽上设有缓解装置滑动轴。本实用新型结构简单,使用方便,医务人员在对患者进行局部麻醉时操作简便、省时省力、科学有效,极大地减轻了医务人员的工作难度。



权 利 要 求 书

1.雾化加压局部麻醉缓解装置,包括麻醉装置主体(1),其特征是:在麻醉装置主体(1) 前侧设有麻醉开关(2),麻醉开关(2)左侧设有麻醉气体排出控制滑道(3),麻醉气体排出控 制滑道(3)上设有排出速度控制滑块(4),麻醉气体排出控制滑道(3)下侧设有电源线孔 (5),电源线孔(5)内设有电源线(6),电源线(6)上设有变压器(7),电源线(6)与电源插头 (8)连接,麻醉装置主体(1)下侧设有防滑垫(9),麻醉装置主体(1)右侧设有药效缓解固定 板(10),药效缓解固定板(10)上设有缓解装置滑动槽(11),缓解装置滑动槽(11)上设有缓 解装置滑动轴(12),缓解装置滑动轴(12)与缓解装置连杆(13)连接,缓解装置连杆(13)与 药效缓解装置(14)连接,药效缓解装置(14)上设有连接固定栓(15),药效缓解装置(14)内 部设有杀菌照射灯(16),杀菌照射灯(16)内设有照射灯丝(17),杀菌照射灯(16)上侧设有 红外射线灯(18),红外射线灯(18)前侧设有电极接片(19),麻醉装置主体(1)上侧设有超声 雾化装置(20),超声雾化装置(20)上设有麻醉药剂加入口(21),麻醉药剂加入口(21)后侧 设有雾化气体排管(22),雾化气体排管(22)后侧设有气体加压装置(23),气体加压装置 (23)上设有雾化气体进口(24),雾化气体进口(24)下侧设有进气连管(25),进气连管(25) 与气体压缩泵(26)连接,气体压缩泵(26)与加压气体排出管(27)连接,加压气体排出管 (27)上侧设有加压气体排出口(28),气体加压装置(23)与麻醉加压气体排出管(29)连接, 麻醉加压气体排出管(29)与麻醉气体喷头(30)连接,麻醉气体喷头(30)下侧设有麻醉扣垫 (31),麻醉气体喷头(30)内设有麻醉气体压力缸(32),麻醉气体压力缸(32)内设有气体喷 管(33),气体喷管(33)与气体喷板(34)连接,气体喷板(34)上设有麻醉气体喷射头(35),麻 醉气体喷射头(35)下侧设有麻醉气体喷口(36)。

2.根据权利要求1所述雾化加压局部麻醉缓解装置,其特征在于:所述超声雾化装置 (20)下侧设有固定圈(37)。

3.根据权利要求1所述雾化加压局部麻醉缓解装置,其特征在于:所述麻醉加压气体排 出管(29)下侧设有保护胶套(38)。

4.根据权利要求1所述雾化加压局部麻醉缓解装置,其特征在于:所述麻醉扣垫(31)上 设有摩擦条(39)。



说 明 书

雾化加压局部麻醉缓解装置

技术领域

本实用新型属于医疗用具技术领域,具体地讲是一种雾化加压局部麻醉缓解装 置。

背景技术

在进行手术前,需要对局部进行麻醉,对于这种局部麻醉的方法大都是通过注射 麻醉药剂或者涂抹麻醉药剂,但是有些患者会出现晕针的现象,不适合麻醉药剂的注射,而 涂抹麻醉药剂需要等待麻醉的时间又相对较长,极大的增加了医务人员的工作难度。

发明内容

本实用新型的目的是提供一种医务人员在对患者进行局部麻醉时操作简便、省时 省力、科学有效的雾化加压局部麻醉缓解装置。

本实用新型的技术方案是:包括麻醉装置主体,在麻醉装置主体前侧设有麻醉开 关,麻醉开关左侧设有麻醉气体排出控制滑道,麻醉气体排出控制滑道上设有排出速度控 制滑块,麻醉气体排出控制滑道下侧设有电源线孔,电源线孔内设有电源线,电源线上设有 变压器,电源线与电源插头连接,麻醉装置主体下侧设有防滑垫,麻醉装置主体右侧设有药 效缓解固定板,药效缓解固定板上设有缓解装置滑动槽,缓解装置滑动槽上设有缓解装置 滑动轴,缓解装置滑动轴与缓解装置连杆连接,缓解装置连杆与药效缓解装置连接,药效缓 解装置上设有连接固定栓,药效缓解装置内部设有杀菌照射灯,杀菌照射灯内设有照射灯 丝,杀菌照射灯上侧设有红外射线灯,红外射线灯前侧设有电极接片,麻醉装置主体上侧设 有超声雾化装置,超声雾化装置上设有麻醉药剂加入口,麻醉药剂加入口后侧设有雾化气 体排管,雾化气体排管后侧设有气体加压装置,气体加压装置上设有雾化气体进口,雾化气 体进口下侧设有进气连管,进气连管与气体压缩泵连接,气体压缩泵与加压气体排出管连 接,加压气体排出管上侧设有加压气体排出口,气体加压装置与麻醉加压气体排出管连接, 麻醉加压气体排出管与麻醉气体喷头连接,麻醉气体喷头下侧设有麻醉扣垫,麻醉气体喷 头内设有麻醉气体压力缸,麻醉气体压力缸内设有气体喷管,气体喷管与气体喷板连接,气 体喷板上设有麻醉气体喷射头,麻醉气体喷射头下侧设有麻醉气体喷口。

作为优选,所述超声雾化装置下侧设有固定圈。

作为优选,所述麻醉加压气体排出管下侧设有保护胶套。

作为优选,所述麻醉扣垫上设有摩擦条。

本实用新型有益效果是:本实用新型结构简单,使用方便,医务人员在对患者进行 局部麻醉时操作简便、省时省力、科学有效,极大地减轻了医务人员的工作难度。

附图说明

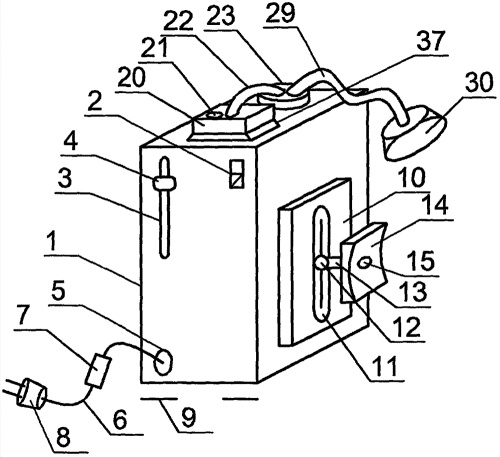

附图1为本实用新型整体结构示意图。

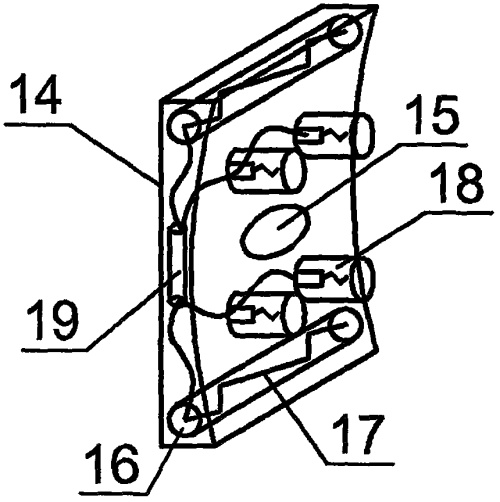

附图2为本实用新型药效缓解装置结构示意图。

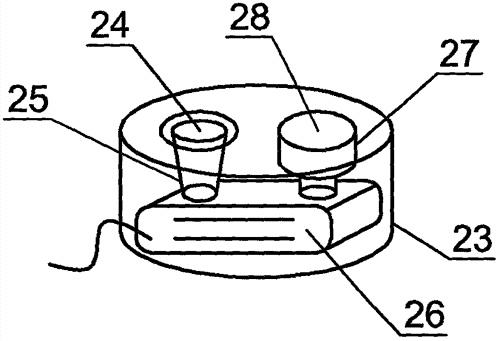

附图3为本实用新型气体加压装置结构示意图。

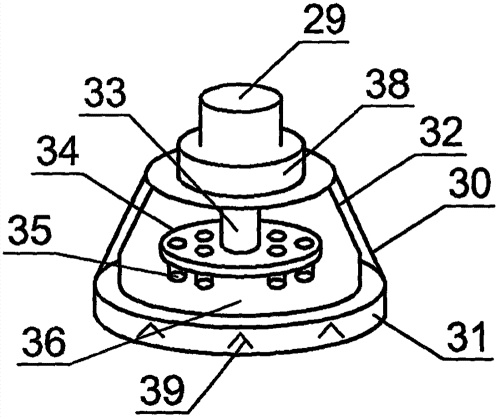

附图4为本实用新型麻醉气体喷头结构示意图。

图中1、麻醉装置主体,2、麻醉开关,3、麻醉气体排出控制滑道,4、排出速度控制滑 块,5、电源线孔,6、电源线,7、变压器,8、电源插头,9、防滑垫,10、药效缓解固定板,11、缓解 装置滑动槽,12、缓解装置滑动轴,13、缓解装置连杆,14、药效缓解装置,15、连接固定栓, 16、杀菌照射灯,17、照射灯丝,18、红外射线灯,19、电极接片,20、超声雾化装置,21、麻醉药 剂加入口器,22、雾化气体排管,23、气体加压装置,24、雾化气体进口,25、进气连管,26、气 体压缩泵,27、加压气体排出管,28、加压气体排出口,29、麻醉加压气体排出管,30、麻醉气 体喷头,31、麻醉扣垫,32、麻醉气体压力缸,33、气体喷管,34、气体喷板,35、麻醉气体喷射 头,36、麻醉气体喷口,37、固定圈,38、保护胶套,39、摩擦条。

具体实施方式

雾化加压局部麻醉缓解装置,包括麻醉装置主体1,在麻醉装置主体1前侧设有麻 醉开关2,麻醉开关2左侧设有麻醉气体排出控制滑道3,麻醉气体排出控制滑道3上设有排 出速度控制滑块4,麻醉气体排出控制滑道3下侧设有电源线孔5,电源线孔5内设有电源线 6,电源线6上设有变压器7,电源线6与电源插头8连接,麻醉装置主体1下侧设有防滑垫9,麻 醉装置主体1右侧设有药效缓解固定板10,药效缓解固定板10上设有缓解装置滑动槽11,缓 解装置滑动槽11上设有缓解装置滑动轴12,缓解装置滑动轴12与缓解装置连杆13连接,缓 解装置连杆13与药效缓解装置14连接,药效缓解装置14上设有连接固定栓15,药效缓解装 置14内部设有杀菌照射灯16,杀菌照射灯16内设有照射灯丝17,杀菌照射灯16上侧设有红 外射线灯18,红外射线灯18前侧设有电极接片19,麻醉装置主体1上侧设有超声雾化装置 20,超声雾化装置20上设有麻醉药剂加入口21,麻醉药剂加入口21后侧设有雾化气体排管 22,雾化气体排管22后侧设有气体加压装置23,气体加压装置23上设有雾化气体进口24,雾 化气体进口24下侧设有进气连管25,进气连管25与气体压缩泵26连接,气体压缩泵26与加 压气体排出管27连接,加压气体排出管27上侧设有加压气体排出口28,气体加压装置23与 麻醉加压气体排出管29连接,麻醉加压气体排出管29与麻醉气体喷头30连接,麻醉气体喷 头30下侧设有麻醉扣垫31,麻醉气体喷头30内设有麻醉气体压力缸32,麻醉气体压力缸32 内设有气体喷管33,气体喷管33与气体喷板34连接,气体喷板34上设有麻醉气体喷射头35, 麻醉气体喷射头35下侧设有麻醉气体喷口36。在使用本实用新型时,将麻醉药剂通过麻醉 药剂加入口器21加入到超声雾化装置20内,然后打开麻醉开关2使超声雾化装置20将麻醉 药剂雾化,并将麻醉雾化气体通过雾化气体排管22加入到气体加压装置23里,麻醉雾化气 体通过气体压缩泵26进行加压,使麻醉雾化气体具有一定的压强,使加压后的麻醉雾化气 体能通过麻醉气体喷射头35迅速的喷出,麻醉雾化气体中的麻药分子通过皮肤上的毛孔迅 速的渗入到人体组织中,不再通过表皮缓慢的渗入,加快组织麻醉的速度,在进行手术完毕 后,通过调节药效缓解装置14的高度,使14正对着手术组织处,先使药效缓解装置14内的杀 菌照射灯16对创口进行杀菌,然后红外射线灯18对组织进行照射,提高组织内的温度,加快 血液的流动性,使麻药尽快的消散。

作为优选,所述超声雾化装置20下侧设有固定圈37。这样设置,可以起到固定的作 用,保证超声雾化装置20安全稳定。

作为优选,所述麻醉加压气体排出管29下侧设有保护胶套38。这样设置,可以使麻 醉加压气体排出管29更加稳定,防止麻醉加压气体排出管29折断。

作为优选,所述麻醉扣垫31上设有摩擦条39。这样设置,可以使麻醉扣垫31更加容 易的扣在麻醉处,防止麻醉气体喷头30滑动。



说 明 书 附 图

图1

图2

图3

图4
