一种麻醉科室用麻醉废气抽除装置

发布时间:2019/07/27 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201720753245.0

申请日:

20170627

申请(专利权)人:

[宋菁玲]

地址:

甘肃省张掖市临泽县人民医院手术麻醉科

发明人:

[宋菁玲]

主分类号:

B01D53/78

公开(公告)号:

CN207102288U

公开(公告)日:

20180316

代理机构:



代理人:





(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN207102288U

(45)授权公告日 20180316



(21)申请号 CN201720753245.0



(22)申请日 20170627



(73)专利权人 [宋菁玲]



地址 甘肃省张掖市临泽县人民医院手术麻醉科



(72)发明人 [宋菁玲]



(74)专利代理机构



      代理人



(54)实用新型名称

     一种麻醉科室用麻醉废气抽除装置





(57)摘要

     本实用新型公开了一种麻醉科室用麻醉废气抽除装置,包括泄压器和麻醉剂吸附箱,所述麻醉剂吸附箱内部焊接有第一隔板和第二隔板,第一隔板和第二隔板将麻醉剂吸附箱内部分隔为氧化钠溶液腔、麻醉剂吸收腔和净化腔,所述第一隔板顶部开设有上导通孔,上导通孔连通氧化钠溶液腔和麻醉剂吸收腔;麻醉废气依次经过氢氧化钠溶液吸除二氧化碳、麻醉气吸收架上的氧化钙吸收残留的水和二氧化碳并产生热量使废气中的麻醉剂挥发、活性炭过滤层除异味后从抽气管被抽出排放到室外,实现麻醉废气中麻醉剂的挥发排放;有效保证麻醉气体吸入嘴安全吸收麻醉废气,避免麻醉气体吸入嘴损害麻醉机。



权 利 要 求 书

1.一种麻醉科室用麻醉废气抽除装置,包括泄压器(4)和麻醉剂吸附箱(13),其特征在 于,所述麻醉剂吸附箱(13)内部焊接有第一隔板(15)和第二隔板(9),第一隔板(15)和第二 隔板(9)将麻醉剂吸附箱(13)内部分隔为氧化钠溶液腔(14)、麻醉剂吸收腔(16)和净化腔 (18),所述第一隔板(15)顶部开设有上导通孔(7),上导通孔(7)连通氧化钠溶液腔(14)和 麻醉剂吸收腔(16),所述第二隔板(9)底部开设有下导通孔(17),下导通孔(17)连通麻醉剂 吸收腔(16)和净化腔(18);所述氧化钠溶液腔(14)中部安装有防溅棉块(12),所述氧化钠 溶液腔(14)顶侧的麻醉剂吸附箱(13)上连接有导气管(6),导气管(6)上端连接吸气管接头 (3),吸气管接头(3)连接吸气管(2),吸气管(2)管口连接麻醉气体吸入嘴(1);所述麻醉剂 吸附箱(13)外侧的导气管(6)上连接泄压管(5),泄压管(5)的管口处连接泄压器(4),所述 泄压器(4)由泄压阀体(20)、销轴(21)、挡风门(22)和永磁铁(23)组成;所述麻醉剂吸收腔 (16)中部安装有麻醉气吸收架(8);所述净化腔(18)内安装有活性炭过滤层(10),活性炭过 滤层(10)上侧的麻醉剂吸附箱(13)上连接抽气管(11),抽气管(11)连接抽气泵(19)。

2.根据权利要求1所述的一种麻醉科室用麻醉废气抽除装置,其特征在于,所述防溅棉 块(12)下方的氧化钠溶液腔(14)内盛装有氧化钠溶液,所述防溅棉块(12)粘接在麻醉剂吸 附箱(13)内壁及第一隔板(15)上。

3.根据权利要求2所述的一种麻醉科室用麻醉废气抽除装置,其特征在于,所述导气管 (6)下端管口插入防溅棉块(12)下方的氧化钠溶液腔(14)内的氧化钠溶液中。

4.根据权利要求1所述的一种麻醉科室用麻醉废气抽除装置,其特征在于,所述挡风门 (22)上侧通过销轴(21)固定在泄压阀体(20)顶端内壁上,所述挡风门(22)底端外侧设有永 磁铁(23),永磁铁(23)固定在泄压阀体(20)上。

5.根据权利要求1所述的一种麻醉科室用麻醉废气抽除装置,其特征在于,所述永磁铁 (23)对挡风门(22)的最大吸力为50~70N。

6.根据权利要求1所述的一种麻醉科室用麻醉废气抽除装置,其特征在于,所述麻醉气 吸收架(8)为网状结构且内部嵌入有若干麻醉剂吸收颗粒,所述麻醉剂吸收颗粒为氧化钙 颗粒。



说 明 书

一种麻醉科室用麻醉废气抽除装置

技术领域

本实用新型涉及医疗器械技术领域,具体是一种麻醉科室用麻醉废气抽除装置。

背景技术

目前,在医院的麻醉科室内普遍使用的麻醉机不具有废气排放的系统,麻醉过程 中的废气通常直接排放在麻醉手术室内,不但容易造成患者二次吸入,影响麻醉剂的吸入 剂量,而且也容易被手术室内医护人员吸入,影响医护人员的正常工作,短时间内容易引起 头晕、乏力、精神不振等问题。因此,需要必要的装置及时将麻醉废气排出。

目前针对麻醉废气的排放,多采用中心废气抽洗法,利用文丘里原理设计出一种 简易的排放装置,它将手术室内的空气和麻醉机排出的废气一同吸入到中心废气管在排 出,排放造价高,手术室必须配备中心供吸气系统。因此,很难普及使用。直接采用吸气管连 接吸气泵吸气,当吸气管吸力过大时容易损害麻醉机,缺乏必要的泄压机构,并且在含有麻 醉剂废气抽出时,由于麻醉剂挥发受温度等因素影响,导致部分麻醉剂挥发效率慢,麻醉剂 废气中的大量二氧化碳和异味气体需要吸附净化后排放,目前的吸气管路不具有上述功 能。

实用新型内容

本实用新型的目的在于提供一种麻醉科室用麻醉废气抽除装置,以解决上述背景 技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种麻醉科室用麻醉废气抽除装置,包括泄压器和麻醉剂吸附箱,所述麻醉剂吸 附箱内部焊接有第一隔板和第二隔板,第一隔板和第二隔板将麻醉剂吸附箱内部分隔为氧 化钠溶液腔、麻醉剂吸收腔和净化腔,所述第一隔板顶部开设有上导通孔,上导通孔连通氧 化钠溶液腔和麻醉剂吸收腔,所述第二隔板底部开设有下导通孔,下导通孔连通麻醉剂吸 收腔和净化腔;所述氧化钠溶液腔中部安装有防溅棉块,所述氧化钠溶液腔顶侧的麻醉剂 吸附箱上连接有导气管,导气管上端连接吸气管接头,吸气管接头连接吸气管,吸气管管口 连接麻醉气体吸入嘴;所述麻醉剂吸附箱外侧的导气管上连接泄压管,泄压管的管口处连 接泄压器,所述泄压器由泄压阀体、销轴、挡风门和永磁铁组成;所述麻醉剂吸收腔中部安 装有麻醉气吸收架;所述净化腔内安装有活性炭过滤层,活性炭过滤层上侧的麻醉剂吸附 箱上连接抽气管,抽气管连接抽气泵。

作为本实用新型进一步的方案:所述防溅棉块下方的氧化钠溶液腔内盛装有氧化 钠溶液,所述防溅棉块粘接在麻醉剂吸附箱内壁及第一隔板上。

作为本实用新型进一步的方案:所述导气管下端管口插入防溅棉块下方的氧化钠 溶液腔内的氧化钠溶液中。

作为本实用新型进一步的方案:所述挡风门上侧通过销轴固定在泄压阀体顶端内 壁上,所述挡风门底端外侧设有永磁铁,永磁铁固定在泄压阀体上。

作为本实用新型进一步的方案:所述永磁铁对挡风门的最大吸力为50~70N。

作为本实用新型进一步的方案:所述麻醉气吸收架为网状结构且内部嵌入有若干 麻醉剂吸收颗粒,所述麻醉剂吸收颗粒为氧化钙颗粒。

与现有技术相比,本实用新型的有益效果是:所述一种麻醉科室用麻醉废气抽除 装置,组装方便,通过麻醉气体吸入嘴便于对麻醉剂废气口的麻醉废气吸收,麻醉废气依次 经过氢氧化钠溶液吸除二氧化碳、麻醉气吸收架上的氧化钙吸收残留的水和二氧化碳并产 生热量使废气中的麻醉剂挥发、活性炭过滤层除异味后从抽气管被抽出排放到室外,实现 麻醉废气中麻醉剂的挥发排放;同时,麻醉气体吸入嘴吸力大于永磁铁对挡风门的最大吸 力时,挡风门自动开启,空气进入麻醉剂吸附箱,有效保证麻醉气体吸入嘴安全吸收麻醉废 气,避免麻醉气体吸入嘴损害麻醉机。

附图说明

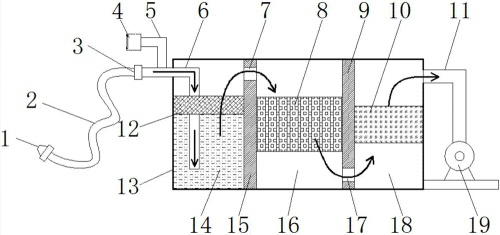

图1为本实用新型的结构示意图。

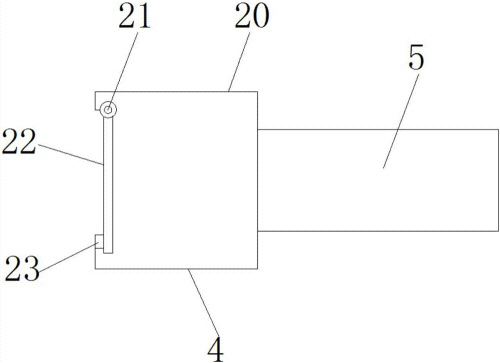

图2为本实用新型中泄压器的结构示意图。

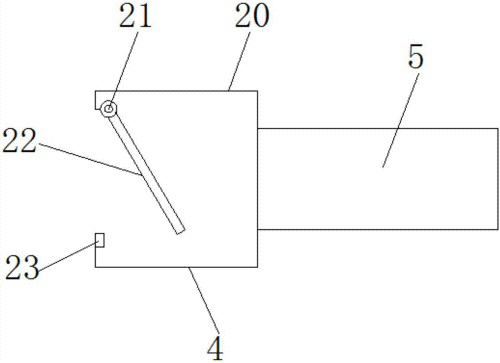

图3为本实用新型中挡风门的结构示意图。

图中:1-麻醉气体吸入嘴、2-吸气管、3-吸气管接头、4-泄压器、5-泄压管、6-导气 管、7-上导通孔、8-麻醉气吸收架、9-第二隔板、10-活性炭过滤层、11-抽气管、12-防溅棉 块、13-麻醉剂吸附箱、14-氢氧化钠溶液腔、15-第一隔板、16-麻醉剂吸收腔、17- 下导通 孔、18-净化腔、19-抽气泵、20-泄压阀体、21-销轴、22-挡风门、23-永磁铁。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行 清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的 实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1~3,本实用新型实施例中,一种麻醉科室用麻醉废气抽除装置,包括泄 压器4和麻醉剂吸附箱13,所述麻醉剂吸附箱13内部焊接有第一隔板15和第二隔板9,第一 隔板15和第二隔板9将麻醉剂吸附箱13内部分隔为氧化钠溶液腔14、麻醉剂吸收腔 16和净 化腔18,所述第一隔板15顶部开设有上导通孔7,上导通孔7连通氧化钠溶液腔 14和麻醉剂 吸收腔16,所述第二隔板9底部开设有下导通孔17,下导通孔17连通麻醉剂吸收腔16和净化 腔18。

所述氧化钠溶液腔14中部安装有防溅棉块12,防溅棉块12下方的氧化钠溶液腔14 内盛装有氧化钠溶液,所述防溅棉块12粘接在麻醉剂吸附箱13内壁及第一隔板15上,所述 氧化钠溶液腔14顶侧的麻醉剂吸附箱13上连接有导气管6,导气管6上端连接吸气管接头3, 吸气管接头3连接吸气管2,吸气管2管口连接麻醉气体吸入嘴1;所述导气管 6下端管口插 入防溅棉块12下方的氧化钠溶液腔14内的氧化钠溶液中。

所述麻醉剂吸附箱13外侧的导气管6上连接泄压管5,泄压管5的管口处连接泄压 器 4,所述泄压器4由泄压阀体20、销轴21、挡风门22和永磁铁23组成,所述挡风门22 上侧 通过销轴21固定在泄压阀体20顶端内壁上,所述挡风门22底端外侧设有永磁铁23,永磁铁 23固定在泄压阀体20上,所述永磁铁23对挡风门22的最大吸力为50~70N,当泄压管5内吸 力大于永磁铁23对挡风门22的最大吸力时,挡风门22与永磁铁23分离并绕销轴21旋转,外 部空气沿挡风门22与泄压阀体20之间缝隙吸入泄压管5内。

所述麻醉剂吸收腔16中部安装有麻醉气吸收架8,麻醉气吸收架8为网状结构且内 部嵌入有若干麻醉剂吸收颗粒,所述麻醉剂吸收颗粒为氧化钙颗粒。

所述净化腔18内安装有活性炭过滤层10,活性炭过滤层10上侧的麻醉剂吸附箱13 上连接抽气管11,抽气管11连接抽气泵19。

本实用新型的工作原理是:使用时,抽气泵19通过抽气管11将净化腔18、麻醉剂吸 收腔16和氧化钠溶液腔14内空气抽出至负压状态,在负压作用下,吸气管2连接的麻醉气体 吸入嘴1将麻醉机废气出口的麻醉剂吸入吸气管2,并通过导气管6鼓入氧化钠溶液中,氧化 钠溶液对废气中二氧化碳吸收,然后废气沿上导通孔7进入麻醉剂吸收腔16,麻醉剂吸收腔 16内的麻醉气吸收架8上的氧化钙吸收残留的水和二氧化碳并产生热量,有利于废气中的 麻醉剂挥发,然后麻醉废气沿下导通孔17进入净化腔18,经过活性炭过滤层10除异味后从 抽气管11被抽出排放到室外;为避免麻醉气体吸入嘴1损害麻醉机,当麻醉气体吸入嘴1吸 力大于永磁铁23对挡风门22的最大吸力时,挡风门22自动开启,空气进入麻醉剂吸附箱13, 有效保证麻醉气体吸入嘴1安全吸收麻醉废气。

本实用新型并不局限于上述实施例,在本实用新型公开的技术方案的基础上,本 领域的技术人员根据所公开的技术内容,不需要创造性的劳动就可以对其中的一些技术特 征作出一些简单修改、等同变化与修饰,均属于本实用新型技术方案的范围内。

在本说明书的描述中,需要说明的是,除非另有明确的规定和限定,术语“设置”、 “相连”及“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连 接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本 领域的普通技术人员而言,可以具体情况理解上述术语在本发明中的具体含义。



说 明 书 附 图

图1

图2

图3
