一种麻醉科节能纤维支气管镜结构

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620183541.7
申请日：	20160310
申请（专利权）人：	[浙江省肿瘤医院]
地址：	浙江省杭州市拱墅区半山桥广济路38号麻醉科
发明人：	[方军, 付霜, 吴荣, 刘信毅, 骆华彪, 连燕虹]
主分类号：	A61B1/267
公开（公告）号：	CN205493769U
公开（公告）日：	20160824
代理机构：	杭州千克知识产权代理有限公司
代理人：	[周希良, 单燕君]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205493769U （45）授权公告日 20160824



（21）申请号 CN201620183541.7   （22）申请日 20160310   （73）专利权人 [浙江省肿瘤医院]   地址 浙江省杭州市拱墅区半山桥广济路38号麻醉科   （72）发明人 [方军, 付霜, 吴荣, 刘信毅, 骆华彪, 连燕虹]   （74）专利代理机构 杭州千克知识产权代理有限公司         代理人 [周希良, 单燕君]
（54）实用新型名称      一种麻醉科节能纤维支气管镜结构
（57）摘要      本实用新型涉及医疗技术领域，具体涉及一种麻醉科节能纤维支气管镜结构。包括主体和镜头，镜头和主体通过管线相连，主体上部设有目镜和光源，主体和光源之间设有一个连接件，主体与光源之间通过连接件可拆式相连。该支气管镜结构提高了光源的使用寿命，节省了使用成本，从而间接降低了医疗费用；并且促使了光源的普遍化，从而降低了使用成本；为诊断提供更多方面的需求，扩大了使用范围。



权 利 要 求 书

1.一种麻醉科节能纤维支气管镜结构，其特征在于，包括主体（1）和镜头（2），镜头（2）与主体（1）通过管线（3）相连，主体（1）上部设有目镜（4）、光源（6），主体（1）与光源（6）之间通过连接件（7）可拆式相连。

2.根据权利要求1所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述光源（6）自带有开关。

3.根据权利要求2所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述连接件（7）的一端与主体（1）上的接口相配，另一端设有一个通用接口。

4.根据权利要求3所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述连接件（7）上设有一个对光源（6）所发出光线进行强弱控制的调节开关（8）。

5.根据权利要求4所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述连接件（7）内设有滤光片（9）。

6.根据权利要求1-4任一项所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述连接件（7）与主体（1）、光源（6）均通过螺纹连接。

7.根据权利要求1或2或3或4所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述主体（1）上部还设有电子接口（5）。

8.根据权利要求2所述的一种麻醉科节能纤维支气管镜结构，其特征在于，所述光源（6）投射光线的一端通过连接件（7）与主体（1）螺纹旋接，所述的开关设于光源（6）的另一端。



说 明 书

一种麻醉科节能纤维支气管镜结构

技术领域

本实用新型涉及医疗技术领域，具体涉及一种麻醉科节能纤维支气管镜结构。

背景技术

支气管镜适用于做肺叶、段及亚段支气管病变的观察，活检采样，细菌学、细胞学检查、配合TV系统可进行摄影，示教和动态记录。该支气管镜附有活检取样机构，能帮助发现早期病变，能开展息肉摘除等体内外科手术，对于支气管、肺疾病研究，术后检查等是一种良好的精密仪器。

支气管镜分为硬支气管镜和软支气管镜。硬支气管镜是金属制成的细长中空管镜，远端为一斜面开口，边缘光滑圆钝，易插入气管而不损伤黏膜，近端有一枚镜柄与远端斜坡形开口所对方向相反，不仅为手持物并可确定开口方向。主要有三种：Jackson式、Negus式和附有Hopkins内镜的支气管镜。软支气管镜主要有两种，纤维支气管镜和电子支气管镜。

目前市场上应用最广的就是纤维支气管镜和电子支气管镜。而目前的纤维支气管镜所采用的光源均为特制光源，不仅使用寿命较短，而且价格较高，无形中提高了诊断成本，进而提高了诊断费用。为了降低成本，就需要将特制光源通用化，或者提高特制光源的寿命。

实用新型内容

本实用新型的目的是为了解决上述问题，提供一种麻醉科节能纤维支气管镜结构。本实用新型的一种麻醉科节能纤维支气管镜结构不仅可以将原有光源通用普遍化，而且可以提高光源的使用寿命。

为了达到上述实用新型目的，本实用新型采用以下技术方案：

一种麻醉科节能纤维支气管镜结构，包括主体和镜头，镜头和主体通过管线相连，主体上部设有目镜和光源，主体和光源之间设有一个连接件，主体与光源之间通过连接件可拆式相连。

通过在光源与主体之间设置连接件，可以促使主体能够适配更多的通用光源。

作为优选，所述光源自带有开关。

作为优选，所述连接件的一端与主体上的接口相配，另一端设有一个通用接口。

所述通用接口为螺纹口。

作为优选，所述连接件设有一个控制光源发出光线强弱的调节开关。

由于纤维支气管镜所使用的光源均为强光光源，因此频繁的开闭光源导致光源的使用寿命降低，通过在连接件上设置一个单独的能够控制光线强弱的开关，不仅可以在不关闭光源的基础上改变光线强弱，还可以改变光源的光色。

作为优选，所述连接件内设有滤光片。

通过调节开关对滤光片的调节，不仅可以改变光源提供光线的颜色，还可以改变光线的强弱，从而更好地为诊断服务。

作为优选，所述连接件与主体螺纹连接。

作为优选，所述主体上部还设有电子接口。

作为优选，所述光源投射光线的一端通过连接件与主体螺纹旋接，所述的开关设于光源的另一端。

本实用新型与现有技术相比，有益效果是：

1、提高了光源的使用寿命，节省了使用成本，从而间接降低了医疗费用；

2、促使了光源的普遍化，从而降低了使用成本；

3、为诊断提供更多方面的需求，扩大了使用范围。

附图说明

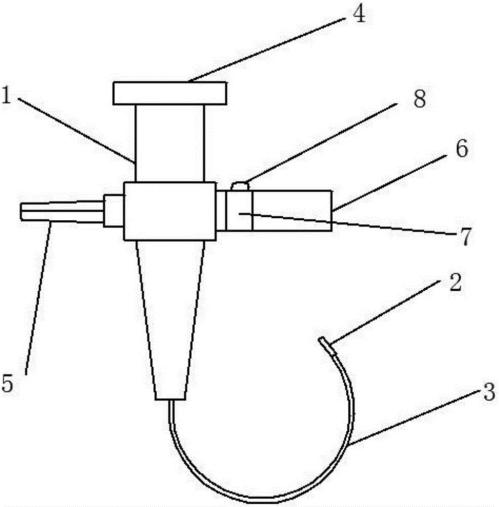

图1是本实用新型的结构示意图；

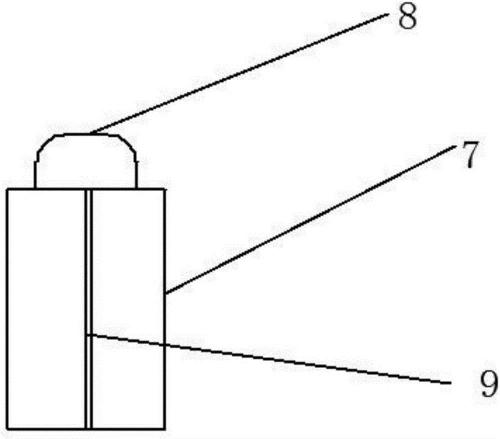

图2是本实用新型的连接件的结构示意图。

图中：1主体，2镜头，3管线，4目镜，5电子接口，6光源，7连接件，8调节开关，9滤光片。

具体实施方式

下面通过具体实施例对本实用新型的技术方案作进一步描述说明。

如图1所示，一种麻醉科节能纤维支气管镜结构，包括主体1和镜头2，镜头2和主体1通过管线3相连，主体1上部设有目镜4、电子接口5和光源6，主体1和光源6之间设有一个连接件7。连接件7呈套筒状，形成内螺纹，其一端与主体1螺纹连接，另一端与光源6螺纹连接。所述光源6投射光线的一端通过连接件7与主体（1）螺纹旋接，所述的开关设于光源6的另一端。

如图1和图2所示，连接件7上设有一个控制光源6发出光线强弱的调节开关8，连接件7内设有滤光片9，调节开关8通过控制滤光片9对光线进行调节控制。



说 明 书 附 图

图1

图2
