钝形头穿刺套管针

发布时间:2019/08/06 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201820309182.4

申请日:

20180306

申请(专利权)人:

[鲍健]

地址:

江苏省无锡市梁溪区清扬路299号

发明人:

[鲍健]

主分类号:

A61B10/02

公开(公告)号:

CN208492168U

公开(公告)日:

20190215

代理机构:

无锡市大为专利商标事务所(普通合伙)

代理人:

[曹祖良]



(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN208492168U

(45)授权公告日 20190215



(21)申请号 CN201820309182.4



(22)申请日 20180306



(73)专利权人 [鲍健]



地址 江苏省无锡市梁溪区清扬路299号



(72)发明人 [鲍健]



(74)专利代理机构 无锡市大为专利商标事务所(普通合伙)



      代理人 [曹祖良]



(54)实用新型名称

     钝形头穿刺套管针





(57)摘要

     本实用新型提供一种钝形头穿刺套管针,所述钝形头穿刺套管针包括套管和钝形头穿刺针芯,所述钝形头穿刺针芯针头部的端面为光滑面。所述钝形头穿刺套管针具有较高的安全性,能够避免对器官、脏器造成损伤,可以进入到以往普通穿刺针到达的禁区如中纵膈、大血管旁、后腹膜区等等;可以大大扩大穿刺活检或治疗的使用范围,具有较大的临床实用价值。



权 利 要 求 书

1.一种钝形头穿刺套管针,其特征在于,所述钝形头穿刺套管针包括套管(1)和钝形头穿刺针芯(2),所述钝形头穿刺针芯(2)针头部(210)的端面为钝形的光滑面(211)。 2.如权利要求1所述的钝形头穿刺套管针,其特征在于,所述钝形头穿刺针芯(2)还包括设于其针尾部(220)的针座(230),所述套管(1)的尾部设有套管座(110),所述针座(230)与套管座(110)能够配合连接。 3.如权利要求2所述的钝形头穿刺套管针,其特征在于,所述针座(230)上设有内螺纹,所述套管座(110)的尾端设有与所述内螺纹相配合的外螺纹(130)。 4.如权利要求1所述的钝形头穿刺套管针,其特征在于,所述钝形头穿刺针芯(2)的针头部(210)能够从套管(1)的头部穿出。 5.如权利要求1所述的钝形头穿刺套管针,其特征在于,所述套管(1)外壁上设有刻度线(120)。 6.如权利要求1所述的钝形头穿刺套管针,其特征在于,所述套管(1)上还设有限位装置(3)。 7.如权利要求1所述的钝形头穿刺套管针,其特征在于,所述光滑面(211)为圆锥曲面或平面。



说 明 书

钝形头穿刺套管针

技术领域

本实用新型涉及医疗器械技术领域,具体涉及一种和原有尖头针芯配合使用的钝形头穿刺套管针。

背景技术

近年来随着医疗事业向着精准化医疗,精细化治疗的方向不断发展,通过穿刺活检获取组织,以获得病理学依据及基因检测结果已经成为临床治疗的最重要、最有力的依据。另外,通过穿刺技术,对病灶进行直接物理治疗(如射频、微波,氩氦刀、放置放射粒子等)也越来越被临床广泛地应用。因此,穿刺方法和穿刺器械在穿刺技术中显得尤为重要。

穿刺技术作为一种微创技术在全球范围内广泛使用,但根据报道及本人的实践表明:由于现有的穿刺套管针的尖端都非常尖锐,在穿刺针行经路线中极易刺破血管、神经,胆管及空腔脏器等组织,造成严重后果,特别是在人体的危险区域进行穿刺手术,若穿刺中刺破重要血管、神经、胆管及空腔脏器可能会造成重大伤害,甚至危及病人生命。

因此,提供一种结构上安全可靠的穿刺针以避免穿刺的损伤和风险,已成为本领域亟待解决的重大问题。

发明内容

为了解决现有技术中存在的不足,本实用新型提供一种钝形头穿刺套管针,能够有效避免穿刺过程中对器官和重要组织造成损伤,提高穿刺技术的安全性,扩大穿刺技术的使用范围。

根据本实用新型提供的技术方案,一种钝形头穿刺套管针,所述钝形头穿刺套管针包括套管和钝形头穿刺针芯,所述钝形头穿刺针芯针头部的端面为钝形的光滑面。

进一步地,所述钝形头穿刺针芯还包括设于其针尾部的针座,所述套管的尾部设有套管座,所述针座与套管座能够配合连接。

进一步地,所述针座上设有内螺纹,所述套管座的尾端设有与所述内螺纹相配合的外螺纹。

进一步地,所述钝形头穿刺针芯的针头部能够从套管的头部穿出。

进一步地,所述套管外壁上设有刻度线。

进一步地,所述套管上还设有限位装置。

进一步地,所述钝形的光滑面为圆锥曲面或平面。

从以上所述可以看出,本实用新型提供的钝形头穿刺套管针,与现有单一的尖头穿刺针相比具备以下优点:其一,在使用钝形头穿刺针时,在遇到游离度大的血管、神经、肠管及胆管等组织时,可以通过缓慢进针,结合捻转,拨动等手法,可使这些重要组织自动避开;其二,在使用钝头芯穿刺时,即使触及较为固定的血管,神经、肠管及胆道等重要器官或组织时,因该针芯头部光滑,穿刺接触面大,故不会造成这些器官的损伤。其三,在使用这种钝形头穿刺套管针到达目标部位后,固定住套管以作为手术通道,取出钝形头针芯,经套管插入相应的器械如活检针、射频针、微波针、放射粒子针管等随进行相关手术的下一步操作。如需反复操作的手术,则可保留住已穿入的套管或略改变位置和方向,再以该套管作为通道继续重复进行,避免多处反复穿刺的损伤和风险。其四,钝形头穿刺套管针,具有较高的安全性能,使用该新型设计的器械可以进入到以往普通穿刺针的禁区如中纵膈、主动脉旁、后腹膜区等等;可以大大扩大穿刺活检或治疗的使用范围,具有较大的临床实用价值。

附图说明

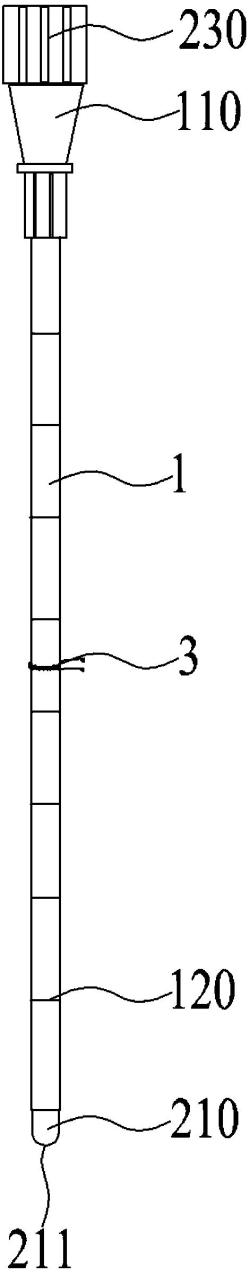

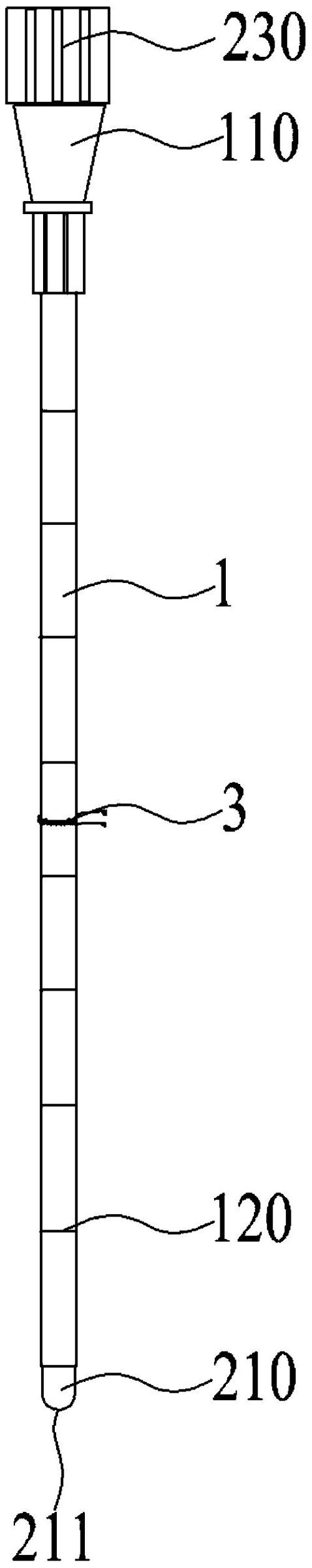

图1为本实用新型的结构示意图。

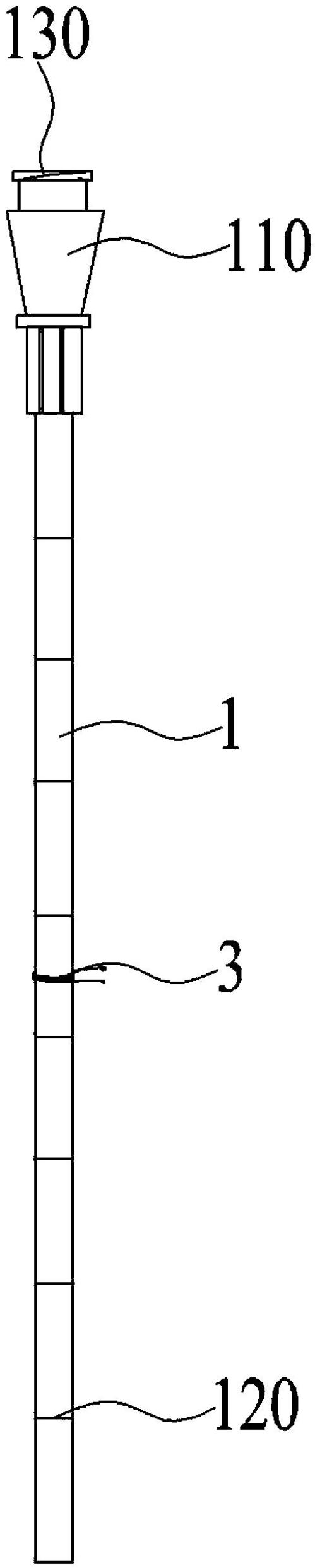

图2为本实用新型套管的结构示意图。

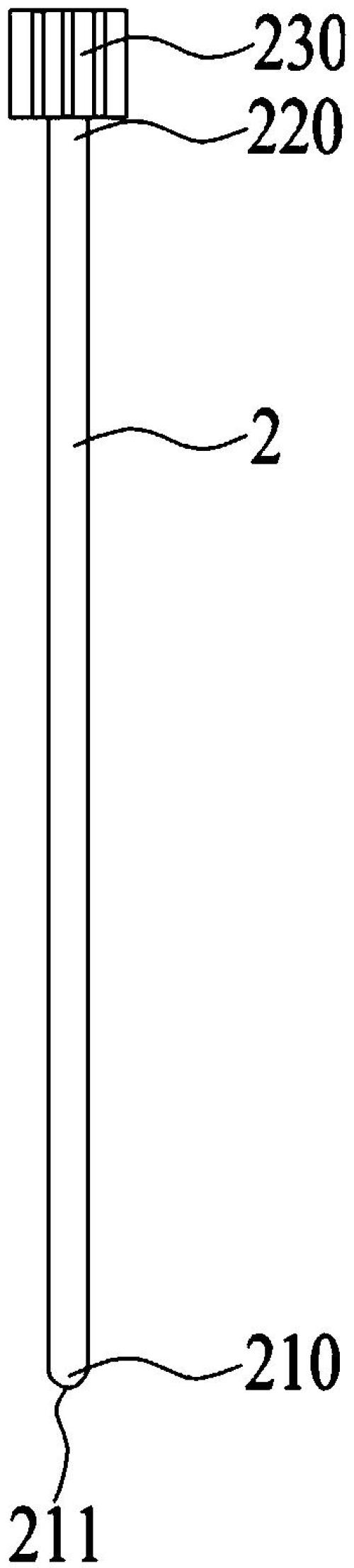

图3为本实用新型钝形头穿刺针芯的结构示意图。

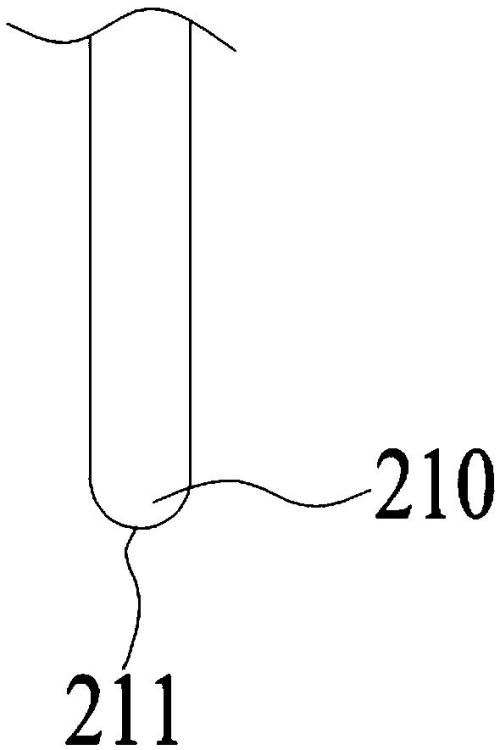

图4为钝形头穿刺针芯针头部的结构示意图。

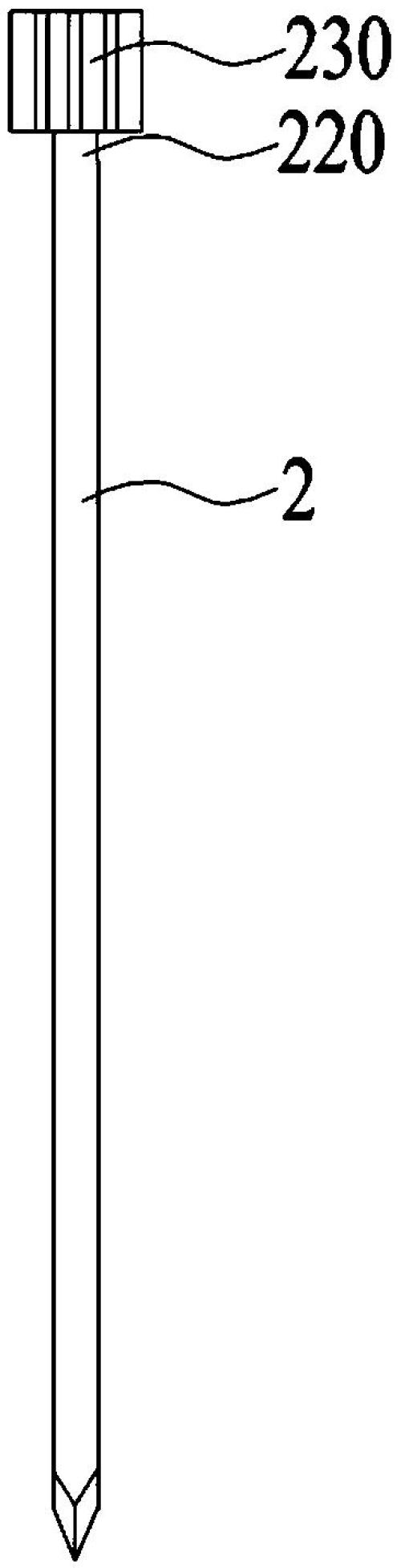

图5为现有技术中的尖头针芯的结构示意图。

1.套管,110.套管座,120.刻度线,130.外螺纹,2.钝形头穿刺针芯,210.针头部,211.光滑面,220.针尾部,230.针座,3.限位装置。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白,以下结合具体实施例,并参照附图,对本实用新型进一步详细说明。其中相同的零部件用相同的附图标记表示。

如图1~4所示,一种钝形头穿刺套管针包括套管1和钝形头穿刺针芯2,所述钝形头穿刺针芯2从头到尾依次为针头部210、主体针部和针尾部220,所述针头部210的端面为钝形的光滑面211,所述钝形的光滑面211为圆锥曲面(包括球形面、双曲面、抛物面不规则的光滑曲面)或平面。并且针头部210能够超过套管1的头部外露,所述针尾部220设有针座230,所述套管1的尾部设有套管座110,所述针座230与套管座110能够可拆卸配合连接在一起,(优选地),所述针座230的内壁上设有内螺纹,套管座110的尾端设有与所述内螺纹向匹配的外螺纹130。在穿刺手术过程中,常规先采用现有的尖头套管针进行穿刺,路经这些重要器官或组织如血管、神经、胆道及肠管等时,及时更换上本实用新型的钝头针芯,结合操作中使用捻转、拨动手法,使这些器官有效回避,避免刺破,并使穿刺针顺利通过;并且在使用钝芯穿刺时,即使触及较为固定的血管,肠管及胆道等重要器官时,因该针芯头部光滑,穿刺接触面大,故不会对这些器官造成刺破或损伤。

如图1和图2所示,为了较准确地定位穿刺深度,套管1外壁上设有刻度线120。

如图1和图2所示,为了进一步地定位穿刺深度,所述套管1上还设有限位装置3,所述限位装置3能够沿着套管1的外壁移动。

使用所述钝形头穿刺套管针穿刺前,先将现有的尖头针芯(如图5)插入套管1中,将带有尖头针芯的穿刺套管针穿刺入人体组织,当在上述穿刺过程中路经这些重要器官如血管、神经、胆管及空腔脏器等组织时,及时更换上本实用新型中描述的带有钝头的钝形头穿刺针芯2,结合操作中使用捻转、拨动手法,使这些器官有效回避,避免刺破,并使穿刺针顺利通过。

所属领域的普通技术人员应当理解:以上所述仅为本实用新型的具体实施例而已,并不用于限制本实用新型,凡在本实用新型的主旨之内,所做的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。



说 明 书 附 图
