雾化气管导管

发布时间:2019/08/01 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201721738259.1

申请日:

20171213

申请(专利权)人:

[无锡市儿童医院]

地址:

江苏省无锡市清扬路299-1号

发明人:

[周敏, 高宏, 朱亭立, 蹇英, 居佳]

主分类号:

A61M16/04

公开(公告)号:

CN208927323U

公开(公告)日:

20190604

代理机构:

苏州国诚专利代理有限公司

代理人:

[韩凤]



(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN208927323U

(45)授权公告日 20190604



(21)申请号 CN201721738259.1



(22)申请日 20171213



(73)专利权人 [无锡市儿童医院]



地址 江苏省无锡市清扬路299-1号



(72)发明人 [周敏, 高宏, 朱亭立, 蹇英, 居佳]



(74)专利代理机构 苏州国诚专利代理有限公司



      代理人 [韩凤]



(54)实用新型名称

     雾化气管导管





(57)摘要

     本实用新型涉及一种气管导管,尤其是一种雾化气管导管,属于医疗器械的技术领域。本实用新型通过在气管导管本体上部设置雾化接口,连接雾化器能将药液雾化后经呼吸道给药,非雾化给药时能通过雾化接口连接吸氧管吸氧,不吸氧时可使用密封体封堵雾化接口,为气管导管本体实施机械通气提供条件,从而能随时对患者进行雾化吸入表面麻醉或其他相关雾化治疗,起到良好的表面麻醉作用和雾化吸入治疗效果,提高患者留置气管导管及围拔管期的安全性和舒适度,提高医疗质量,结构紧凑,安全可靠。



权 利 要 求 书

1.一种雾化气管导管,包括能进行气道通气的气管导管本体(1);其特征是:还包括能直接向气管导管本体(1)内的通气腔道(5)输送雾化药液的雾化器(3); 所述气管导管本体(1)的侧壁上设置雾化接口(2),所述雾化接口(2)贯通气管导管本体(1)的侧壁并与通气腔道(5)相连通,雾化接口(2)在气管导管本体(1)上邻近气管导管本体(1)的头端,雾化器(3)的雾化给药口(6)穿过雾化接口(2)后伸入通气腔道(5)内; 所述雾化给药口(6)位于雾化导管(4)的一端部,雾化导管(4)的另一端与雾化器(3)连接并连通,雾化给药口(6)伸入通气腔道(5)内时,雾化导管(4)能密封雾化接口(2)。 2.根据权利要求1所述的雾化气管导管,其特征是:所述雾化器(3)与气管导管本体(1)采用可拆卸连接;在气管导管本体(1)上设置与雾化接口(2)适配的密封体(7),在雾化器(3)与气管导管本体(1)分离时,利用密封体(7)能密封雾化接口(2)。 3.根据权利要求1所述的雾化气管导管,其特征是:所述雾化器(3)的进气口设置用于为雾化治疗提供所需气流的送风装置(8),所述送风装置(8)通过送风导管(15)与雾化器(3)的进气口连接并连通。 4.根据权利要求3所述的雾化气管导管,其特征是:所述送风装置(8)的进气口设置控制气流方向的单向阀(9)以及用于实现气体过滤的过滤膜(10)。 5.根据权利要求1或2或3或4所述的雾化气管导管,其特征是:所述雾化器(3)包括超声雾化器、压缩雾化器或网式雾化器。 6.根据权利要求1所述的雾化气管导管,其特征是:所述气管导管本体(1)的尾端设有密封气囊(14),所述密封气囊(14)与用于对所述密封气囊(14)充气的充气导管(12)连接,充气导管(12)的端部设有压力充气阀(13)。 7.根据权利要求1所述的雾化气管导管,其特征是:所述气管导管本体(1)的头端端部设置与呼吸机或麻醉机呼吸管理适配的气管导管接头(11)。 8.根据权利要求5所述的雾化气管导管,其特征是:所述雾化器(3)包括可脱卸的雾化加药瓶(16)。



说 明 书

雾化气管导管

技术领域

本实用新型涉及一种气管导管,尤其是一种雾化气管导管,属于医疗器械的技术领域。

背景技术

气管导管是医疗领域内为保障患者呼吸道通畅而常用的气管内插管装置,在医院内被广泛应用于麻醉科、重症监护病房(ICU)、新生儿科、急诊科、呼吸科及其他需要保障患者呼吸道通畅的科室。

实施气管插管患者全麻苏醒时,常因留置气管导管的不良刺激而产生强烈的应激反应,发生以下情况:

1)、呛咳不止,颈静脉怒张;

2)、因气管内不适而躁动,引发气管导管意外脱落而危及生命;

3)、未达到麻醉拔管指征而被迫拔管,存在安全隐患;

4)、术后出现咽喉部疼痛、水肿、咳嗽、声音嘶哑、气管内异物感等;

5)、合并心脑血管疾病者,因气管导管不良刺激可引发心脑血管意外,甚至死亡。

临床工作中,有医师借助注射器将局麻药物推注于气管导管内以降低插管反应,但由于推注药滴直径较大,推药后瞬间反应而引起患者呛咳反应,而且这种措施的局麻药效和作用范围都非常小,很难达到满意的临床效果。

同时,许多气管插管患者会伴随发生气道疾患,如上呼吸道痉挛、哮喘发作、肺部感染等。此时,雾化吸入治疗效果极佳。但目前临床缺乏一种能在气管插管患者中快捷方便实施雾化吸入的工具,雾化吸入治疗实施时极为麻烦,药物吸收效果较差,很难保证雾化吸入治疗的效果。

综上,临床急需一种能方便快捷有效实施雾化吸入治疗的工具。

发明内容

本实用新型的目的是克服现有技术中存在的不足,提供一种雾化气管导管,其结构紧凑,适应范围广,提高了气管导管操作的安全性,降低气管手术的风险,雾化量均匀,确保雾化吸入治疗时安全可靠。

按照本实用新型提供的技术方案,所述雾化气管导管,包括能进行气道通气的气管导管本体;还包括能直接向气管导管本体内的通气腔道输送雾化药液的雾化器。

所述气管导管本体的侧壁上设置雾化接口,所述雾化接口贯通气管导管本体的侧壁并与通气腔道相连通,雾化接口在气管导管本体上邻近气管导管本体的头端,雾化器的雾化给药口穿过雾化接口后伸入通气腔道内。

所述雾化器与气管导管本体采用可拆卸连接;在气管导管本体上设置与雾化接口适配的密封体,在雾化器与气管导管本体分离时,利用密封体能密封雾化接口。

所述雾化给药口位于雾化导管的一端部,雾化导管的另一端与雾化器连接并连通,雾化给药口伸入通气腔道内时,雾化导管能密封雾化接口。

所述雾化器的进气口设置用于为雾化治疗提供所需气流的送风装置,所述送风装置通过送风导管与雾化器的进气口连接并连通。

所述送风装置的进气口设置控制气流方向的单向阀以及用于实现气体过滤的过滤膜。

所述雾化器包括超声雾化器、压缩雾化器或网式雾化器。

所述气管导管本体的尾端设有密封气囊,所述密封气囊与用于对所述密封气囊充气的充气导管连接,充气导管的端部设有压力充气阀。

所述气管导管本体的头端端部设置与呼吸机或麻醉机呼吸管理适配的气管导管接头。

所述雾化器包括可脱卸的雾化加药瓶。

本实用新型的优点:通过在气管导管本体上部设置雾化接口,连接雾化器能将药液雾化后经呼吸道给药,非雾化给药时能通过雾化接口连接吸氧管吸氧,不吸氧时可使用密封体封堵雾化接口,为气管导管本体实施机械通气提供条件,从而能随时对患者进行雾化吸入表面麻醉或其他相关雾化治疗,起到良好的表面麻醉作用和雾化吸入治疗效果,提高患者留置气管导管及围拔管期的安全性和舒适度,提高医疗质量,型结构紧凑,安全可靠。

附图说明

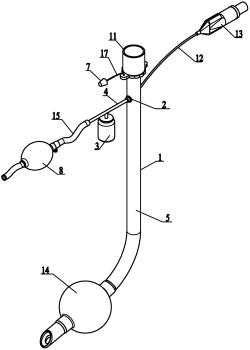

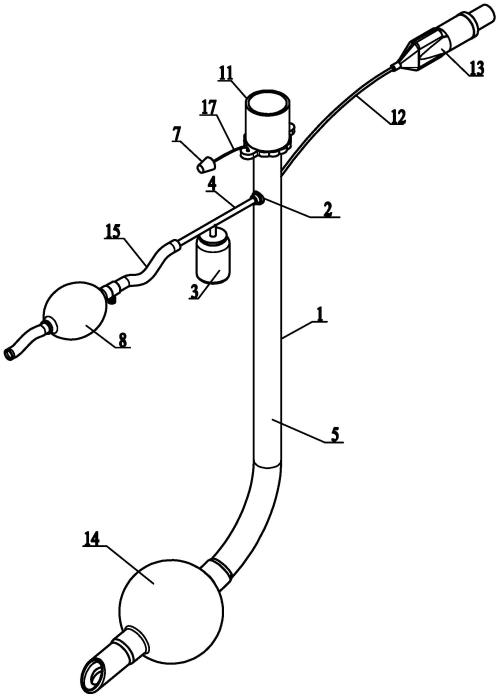

图1为本实用新型的立体图。

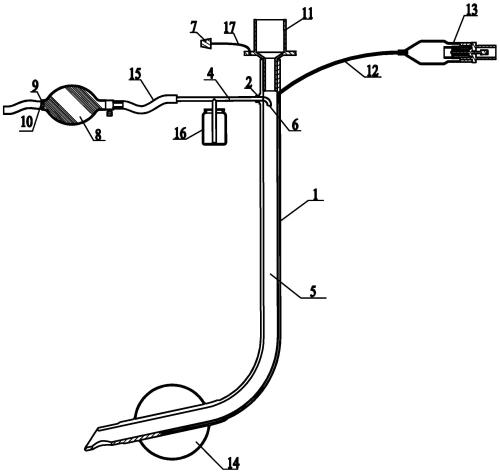

图2为本实用新型的剖视图。

附图标记说明:1-气管导管本体、2-雾化接口、3-雾化器、4-雾化导管、5-通气腔道、6-雾化给药口、7-密封体、8-送风装置、9-单向阀、10-过滤膜、11-气管导管接头、12-充气导管、13-压力充气阀、14-密封气囊、15-送风导管、16-雾化加药瓶以及17-密封体连接线。

具体实施方式

下面结合具体附图和实施例对本实用新型作进一步说明。

如图1和图2所示:为了能提高了气管导管操作的安全性,降低气管手术的风险,雾化量均匀,确保雾化吸入治疗时安全可靠,本实用新型包括能进行气道通气的气管导管本体1;还包括能直接向气管导管本体1内的通气腔道5输送雾化药液的雾化器3。

具体地,气管导管本体1可以是塑料管、硅胶管等医用材料,手术时借助喉镜在直视下暴露声门后,将气管导管本体1经口腔和声门插入气管内,为患者提供机械通气。

具体实施时,所述气管导管本体1的侧壁上设置雾化接口2,所述雾化接口2贯通气管导管本体1的侧壁并与通气腔道5相连通,雾化接口2在气管导管本体1上邻近气管导管本体1的头端,雾化器3的雾化给药口6穿过雾化接口2后伸入通气腔道5内。雾化器3的雾化给药口6穿过雾化接口2伸入通气腔道5内后,雾化器3内的药液经雾化后能进入通气腔道5内,进而进入患者上呼道及肺泡内,为患者提供经呼吸道给药的雾化治疗。当然,当雾化给药口6穿过雾化接口2进入通气腔道5内后,能有效封堵雾化接口2,即不会影响气管导管本体1的通气状态。

雾化器3包括可脱卸的雾化加药瓶16,治疗时,将雾化加药瓶16脱卸,并将治疗用的药物以及适量生理盐水注入雾化加药瓶16内,再将雾化加药瓶16装配。可在雾化器3上设置雾化导管4,雾化导管4的一端端部形成雾化给药口6,雾化导管4的另一端与雾化器3连接并连通,通过雾化导管4以及雾化给药口6将雾化器3雾化的药液送入通气腔道5内,通过雾化导管4与雾化接口2的配合,能有效封堵雾化接口2。

具体实施时,为了减轻患者对气管导管的耐受,可以将局麻药(如:利多卡因,丁卡因,等)雾化经雾化器3雾化后的药物送入通气腔道5后,对患者气道内实施表面麻醉,减少伤害性冲动的传导,使患者不良感受减少,对气管导管能耐受,减少因插管反应导致的不良反应发生机率减少,提高患者舒适性和安全性。

为了治疗患者呼吸道感染,可将抗生素、化痰药等雾化后经气管导管本体1的通气腔道5给药,药物能直达上呼吸道和肺泡,提高治疗效果;患者哮喘发作或呼吸道痉挛时,经雾化给予解痉药、激素和支气管舒张药物,能有效治疗患者呼吸道痉挛,解除痉挛,使患者呼吸道阻力下降,保证患者通气安全。

进一步的,由于气管导管本体1下部使用时置入患者口腔或呼吸道内,雾化接口2只能设置在气管导管本体1上部的外侧管壁上,若雾化接口2设置在气管导管本体1的下部必然会给气管插管带来损害;同时,需要雾化治疗时,雾化器3与雾化接口2的连接也极为不便。

虽然雾化器3能为药液提供雾化,但雾化治疗只是在较少的状况下。在治疗间歇,气管导管本体1无需连接雾化器3。因此,雾化器3与气管导管本体1间采用可拆卸连接,雾化器3脱卸后,气管导管本体1上部的雾化接口2若不封堵,必然导致漏气发生,使气管导管本体1无法提供有效的通气效果。

本实用新型实施例中,在气管导管本体1上设置与雾化接口2适配的密封体7,在雾化器3与气管导管本体1分离时,利用密封体7能密封雾化接口2。通过密封体7对雾化接口2的封堵,在雾化器3与气管导管本体1分离后,使气管导管本体1在非雾化治疗时也能安全有效的实施机械通气。密封体7可以通过密封体连接线17与气管导管本体1连接,密封体7通过密封体连接线17与气管导管本体1连接后,能避免密封体7非使用状态下的丢失情况。密封体7可以采用密封塞或其他所需的形式。

当然,特殊情况下,也可以在雾化接口2连接吸氧管路,为患者提供气管导管内深部吸氧,吸氧效果好。

进一步的,所述雾化器3包括超声雾化器、压缩雾化器或网式雾化器。不同的雾化器3有不同的优势。超声雾化雾化药液颗粒较大,可用于患者上呼吸道疾病治疗;压缩雾化器及网式雾化器雾化颗粒较小,药液可达到肺泡内,能为老慢支等呼吸道感染提供较好的雾化治疗;当然,所述雾化器3还包括喷射雾化器,喷射雾化器,优势在于价格低廉,能一次使用避免交叉感染。

在本实施例中,可以根据实际临床需求选择合适的雾化器3,三种类型雾化器3工作原理如下:超声雾化器由超声波发生器产生的高频电流经过安装在雾化缸里的超声换能器使其将高频电流转换为相同频率的声波,由换能器产生的超声波通过雾化缸中的耦合作用,通过雾化杯底部的透声薄膜,从而使超声波直接作用于雾化杯中的液体。当超声波从杯底经传导到达药液表面时,液—气分界面即药液表面与空气交界处,在受到垂直于分界面的超声波的作用后(即能量作用),使药液表面形成张力波,随着表面张力波能量的增强,当表面张力波能量达到一定值时,在药液表面的张力波波峰也同时增大,使其波峰处的液体雾粒飞出(雾粒直径的大小随超声波的频率增大而缩小,即超声波频率与雾粒的尺寸成反比)。由于超声波而产生的雾粒具有尺寸均一,动量极小,故容易随气流行走,药液产生雾粒的数量随超声波能量的增加而增多(即超声波的功率与雾粒的数量成正比)。在医用超声雾化器将药液分裂成微粒后,再由送风装置8产生的气流作用而生成药雾,药雾经气管导管本体1输送给患者。

医用压缩雾化器一般是通过气体压缩机产生的压缩气体为驱动源来产生及传输气雾的,压缩机产生的压缩空气从喷嘴喷出时,通过喷嘴与吸水管之间产生的负压作用,向上吸起药液,吸上来的药液冲击到上方的隔片,变成极细的雾状向外部喷出。

网式雾化器通过振动体的上下震动,通过喷嘴型的网式喷雾头的孔穴将药液挤出,利用微小的超声波振动和网式喷雾头构造来喷雾,属于雾化器的一种最新类型,兼具压缩式雾化器和超声式雾化器的特点,其喷雾方式是利用微小的超声波振动和网式喷雾头构造来喷雾。

送风装置8通过送风导管15与雾化器3的所述雾化器3进气口连接,所述送风装置8可以采用手动送风装置或电控送风装置。送风装置8的设置可以为雾化治疗提供充足气流。图中送风装置8设置为简易弹性球囊,弹性球囊设有进气口和出气口,进气口和出气口均设置单向阀片,反复挤压和松开弹性球囊能为管路提供单向气流。当然,为了减少手工繁琐操作,所述送风装置8也可以设置为电控送风装置,电控送风装置以电能为动力,为雾化管路提供气流。送风装置8的具体类型可以根据需要进行选择,具体结构形式等均为本技术领域人员所熟知,此处不再赘述。

进一步的,所述送风装置8内设有单向阀9;所述送风装置8气体进口设有过滤膜10。所述送风装置8设有单向阀9,以防止气流逆流,进一步防止药液逆流。所述送风装置气体进口设有过滤膜10,将吸入空气中的灰尘、细菌等固体颗粒滤去空气的。

所述气管导管本体1头端的端部设置有与呼吸机或麻醉机呼吸管路匹配的的气管导管接头11,气管导管本体1的尾端设置有密封气囊14。使用时,通过对密封气囊14充气,使密封气囊14密闭气管导管本体1和患者气管内壁之间的空隙,为机械通气提供密闭条件。所述充气导管12沿管壁进入管壁内埋设的充气管,与密封气囊14内腔连通;另一端连通于对密封气囊14充气的压力充气阀13,用于对密封气囊14内腔充气。

本实用新型通过在气管导管本体1上部设置雾化接口2,连接雾化器3能将药液雾化后经呼吸道给药,非雾化给药时能通过雾化接口2连接吸氧管吸氧,不吸氧时可使用密封体7封堵雾化接口2,为气管导管本体1实施机械通气提供条件。
