新型尿液收集器

发布时间:2019/07/30 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201821566206.0

申请日:

20180925

申请(专利权)人:

[上海市杨浦区中心医院(同济大学附属杨浦医院)]

地址:

上海市杨浦区腾越路450号

发明人:

[赵亚军]

主分类号:

G01N1/20

公开(公告)号:

CN208872564U

公开(公告)日:

20190517

代理机构:

上海科律专利代理事务所(特殊普通合伙)

代理人:

[叶凤]



(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN208872564U

(45)授权公告日 20190517



(21)申请号 CN201821566206.0



(22)申请日 20180925



(73)专利权人 [上海市杨浦区中心医院(同济大学附属杨浦医院)]



地址 上海市杨浦区腾越路450号



(72)发明人 [赵亚军]



(74)专利代理机构 上海科律专利代理事务所(特殊普通合伙)



      代理人 [叶凤]



(54)实用新型名称

     新型尿液收集器





(57)摘要

     本实用新型涉及医疗用具技术领域。其目的是提供一种结构简单的新型尿液收集器,不但操作方便、干净卫生,且标本污染率低。一种新型尿液收集器,包括管状容器和尿液导流器;管状容器的管体的上部开口端处设有一盖体结构,盖体结构包括支承部和覆盖部,支承部固定在管体的开口端,中部设有一个通孔和至少一个排气孔,覆盖部与支承部可开合地连接在一起,覆盖部的内壁上设有分别与通孔和排气孔形状契合的凸块;尿液导流器为漏斗状,包括相互连通的位于上部的锥形收集区和位于下部的导管,锥形收集区的上边缘的一段向上延伸形成一弧形遮挡板,锥形收集区的下端在导管的外部形成一环绕导管的平面,导管的管外径略小于通孔的孔内径使其可插入通孔中。



权 利 要 求 书

1.一种新型尿液收集器,其特征在于,包括一管状容器和一尿液导流器;所述管状容器的管体的上部开口端处设有一盖体结构,所述盖体结构包括一支承部和一覆盖部,所述支承部固定在所述管体的开口端,在所述支承部的中部设有一个通孔和至少一个排气孔,所述覆盖部与所述支承部可开合地连接在一起,所述覆盖部的内壁上设有分别与所述通孔和排气孔形状契合的凸块;所述尿液导流器为漏斗状,包括相互连通的位于上部的锥形收集区和位于下部的导管,所述锥形收集区的上边缘的一段向上延伸形成一弧形遮挡板,所述锥形收集区的下端在所述导管的外部形成一环绕所述导管的平面,所述导管的管外径略小于所述通孔的孔内径使所述导管可插入所述通孔中。 2.如权利要求1所述的新型尿液收集器,其特征在于;在所述支承部的边缘上设有一卡槽,在所述覆盖部的边缘上与所述卡槽位置相对应处设有一与所述卡槽相匹配的卡扣。 3.如权利要求1所述的新型尿液收集器,其特征在于:所述导管的下端设计成半尖锥形。 4.如权利要求1所述的新型尿液收集器,其特征在于:所述锥形收集区的内壁具有变化的坡度,所述锥形收集区上部的内壁的坡度大于所述锥形收集区下部前端的内壁的坡度,所述锥形收集区下部前端的内壁的坡度大于所述锥形收集区下部后端的内壁的坡度,所述前端是指与所述弧形遮挡板相同的一侧,所述后端是指与所述弧形遮挡板相对的一侧。 5.如权利要求1所述的新型尿液收集器,其特征在于:所述支承部上设有四个排气孔,分布在所述通孔的周围。 6.如权利要求5所述的新型尿液收集器,其特征在于:所述各排气孔直径大小为所述通孔直径大小的1/4。 7.如权利要求1所述的新型尿液收集器,其特征在于:所述锥形收集区的上边缘上还设有一朝向外部的突出部。 8.如权利要求1所述的新型尿液收集器,其特征在于:还配备有即时贴型标签,用于贴在管状容器的外壁上。



说 明 书

新型尿液收集器

技术领域

本实用新型属于医疗用具技术领域,具体来说是涉及一种尿液收集的装置。

背景技术

临床上常需要收集患者的尿液进行送检,在医院检查时,多是使用一个一次性杯子容器,由患者在排泄尿液时接入杯子中完成尿液的收集。但采用的这种方法一方面取样不方便,容易在收集尿液时污染容器外部;另一方面一次性杯子为开口容器,在采集尿液至交至检验处的过程中很容易造成二次甚至多次污染。

实用新型内容

本实用新型的目的是克服现有技术中的不足之处,提供一种结构简单的新型尿液收集器,不但操作方便、干净卫生,且标本污染率低。

本实用新型的目的是通过以下技术方案实现的:

一种新型尿液收集器,包括一管状容器和一尿液导流器;所述管状容器的管体的上部开口端处设有一盖体结构,所述盖体结构包括一支承部和一覆盖部,所述支承部固定在所述管体的开口端,在所述支承部的中部设有一个通孔和至少一个排气孔,所述覆盖部与所述支承部可开合地连接在一起,所述覆盖部的内壁上设有分别与所述通孔和排气孔形状契合的凸块;所述尿液导流器为漏斗状,包括相互连通的位于上部的锥形收集区和位于下部的导管,所述锥形收集区的上边缘的一段向上延伸形成一弧形遮挡板,所述锥形收集区的下端在所述导管的外部形成一环绕所述导管的平面,所述导管的管外径略小于所述通孔的孔内径使所述导管可插入所述通孔中。

需要收集尿液时,使用者取用本实用新型,打开覆盖部,然后将所述尿液导流器的导管插入所述通孔中,由于锥形收集区的下端在导管的外部形成一环绕所述导管的平面,导管插入通孔后该平面正好抵住支承部,结构更加稳定不会发生歪斜或倾倒;随后以具有弧形遮挡板一端为前端,向锥形收集区内排泄尿液,尿液随导管进入管状容器内,排泄过程中弧形遮挡板可以防止尿液溅出,支承部上设置的排气孔可以及时排出管状容器内的气体,防止因尿液导流过慢积聚在锥形收集区内,排泄完毕,将尿液导流器取出,关闭覆盖部即完成了尿液的收集,覆盖部的内壁上设有的与所述通孔和排气孔形状契合的凸块,使得盖体结构能够更好地到达密封,防止尿液在收集至传递至检验人员的整个过程中均不易发生撒漏或溢出,进一步降低标本污染的可能性,提供临床检验结果的可靠性。此外,所述盖体结构作为一个整体紧扣于所述管状容器的上端,检验人员可以通过所述通过完成检验所需的各种操作,当发生检验人员不能很好地通过所述通孔完成检验所需的操作时,还可通过整体移除所述盖体结构来实现所需操作。

本实用新型所提供的尿液收集器,由于采用了上述技术方案,结构简单,操作方便,患者可以一次性单手完成,使尿液的收集更加便利,为临床部分患者带来福音;而且在收集过程中和收集完成后尿液均不易发生污染,也有利于提高检验结果的有效性和准确性。

优选地,在所述支承部的边缘上设有一卡槽,在所述覆盖部的边缘上与所述卡槽位置相对应处设有一与所述卡槽相匹配的卡扣。

优选地,所述导管的下端设计成半尖锥形,使得使用者在收集尿液过程中不易因排泄过快而使尿液飞溅,其次收集完成后尿液也不易残留导管管壁。

优选地,所述锥形收集区的内壁具有变化的坡度,所述锥形收集区上部的内壁的坡度大于所述锥形收集区下部前端的内壁的坡度,所述锥形收集区下部前端的内壁的坡度大于所述锥形收集区下部后端的内壁的坡度,所述前端是指与所述弧形遮挡板相同的一侧,所述后端是指与所述弧形遮挡板相对的一侧。这样的设计使得锥形收集区上部和下部前端的坡度较陡,在收集尿液过程中,尿液能够及时进入管内;而下部后端的坡度较缓,使得在尿液收集过程中,部分不能及时进入管内的尿液得到有效缓冲。

优选地,所述支承部上设有四个排气孔,分布在所述通孔的周围。进一步地,所述各排气孔直径大小为所述通孔直径大小的1/4,使得在尿液收集过程中管状容器体内的空气能及时排出,防止锥形收集区大量尿液聚集。

优选地,所述锥形收集区的上边缘上还设有一朝向外部的突出部,在需要的时候使用者可以通过手指捏持在所述突出部上对所述尿液导流器的位置和角度进行微调整。

优选地,如上所述的新型尿液收集器,还可以配备有即时贴型标签,用于贴在管状容器的外壁上。尿液收集完毕,可以立刻做好标记记录,避免多份尿样之间产生混淆。

附图说明

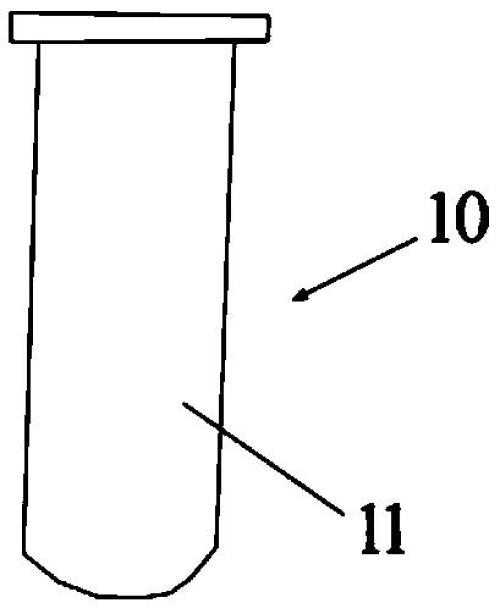

图1为本实用新型尿液收集器的管状容器的一个较优实施例的结构示意图。

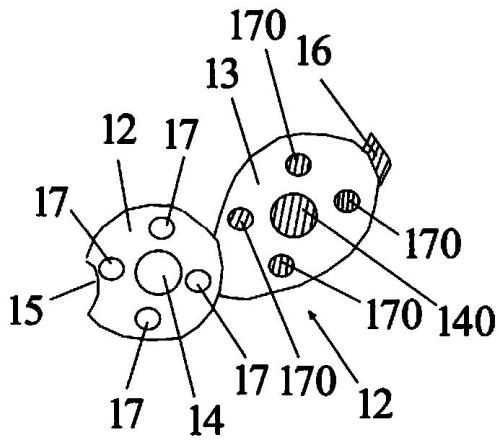

图2为图1中管状容器的盖体结构的结构示意图。

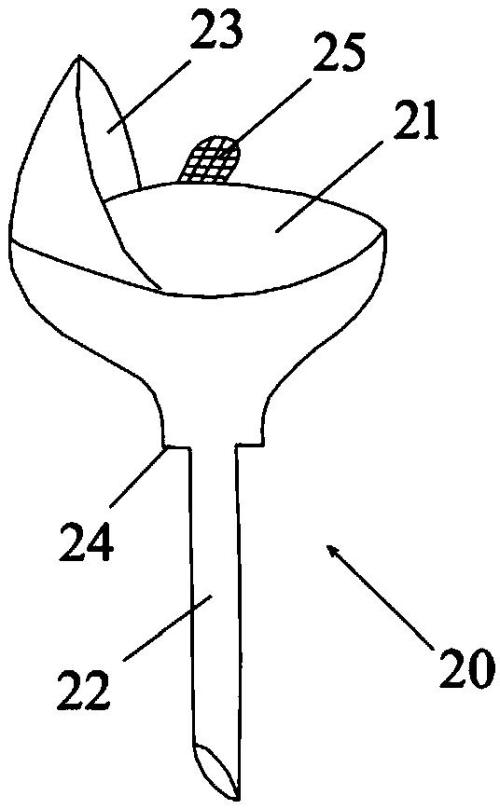

图3为本实用新型尿液收集器的尿液导流器的一个较优实施例的结构示意图。

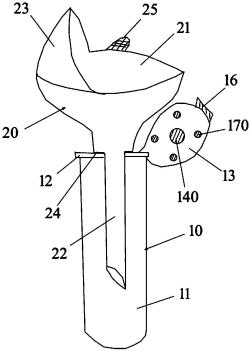

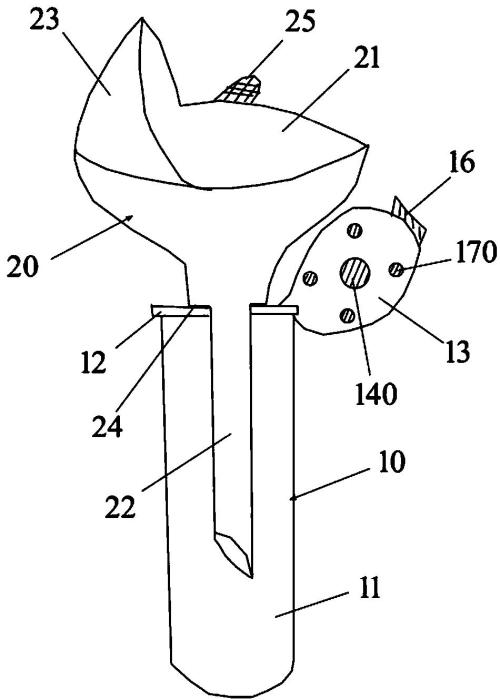

图4为图3中所示尿液导流器插入图1中所示管状容器后的结构示意图。

具体实施方式

以下结合附图和实施例对本实用新型作进一步描述,但本实施例并不用于限制本实用新型,凡是采用本实用新型的相似结构及其相似变化,均应列入本实用新型的保护范围。

图1和图3分别示出了本实用新型尿液收集器的管状容器10(图1)和尿液导流器20(图3)的一个较优实施例。

如图1所示,管状容器10的管体11的上部开口端处设有一盖体结构,结合图2所示,盖体结构由支承部12和覆盖部13组成,支承部12固定在管体11的开口端上,支承部12的中部设有一个通孔14和四个围绕通孔14设置的排气孔17,排气孔17的直径约为通孔14的直径的1/4,使得各排气孔17的孔口面积之和基本与通孔14的孔口面积相同。覆盖部13与支承部12可开合地连接在一起,覆盖部13上设有分别与通孔14和排气孔17形状契合的通孔凸块140和排气孔凸块170。在支承部12的边缘上设有一卡槽15,在覆盖部13的边缘上设有一与卡槽15相匹配的卡扣16。

如图2所示,尿液导流器20为漏斗状,包括互相连通的位于上部的锥形收集区21和位于下部的导管22,锥形收集区21的上边缘的一段向上延伸形成一弧形遮挡板23,在弧形遮挡板23的旁边,锥形收集区21的上边缘上还设有一朝向外部的突出部25,锥形收集区21的下端在导管22的外部形成一环绕导管的平面24,导管22的管外径略小于通孔14的孔内径,使得导管22可顺利插入通孔14中,导管22插入通孔14平面24与支承部12表面相抵靠使得结构更加稳定,导管22的下端为半尖锥形。

需要收集尿液时,使用者打开覆盖部13,然后将尿液导流器20的导管22插入通孔14中(如图3所示),即可进行尿液的收集,收集完毕后,将尿液导流器20取出,关闭覆盖部13使卡扣16与卡槽15相配合即可。

本实施例中,锥形收集区21上部的内壁的坡度大于其下部前端的内壁的坡度,下部前端的内壁的坡度又大于下部后端的内壁的坡度。这样的设计使得锥形收集区21上部坡度和下部前端内壁的坡度均较陡,在收集尿液过程中,尿液能够及时进入管内;而下部后端的坡度较缓,使得在尿液收集过程中,部分不能及时进入管内的尿液得到有效缓冲。

此外,尿液收集器还可以配备有即时贴型标签,用于贴在管状容器的外壁上。尿液收集完毕,可以立刻做好标记记录,避免多份尿样之间产生混淆。



说 明 书 附 图
