儿科医用床头柜

发布时间:2019/07/25 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201820853088.5

申请日:

20180604

申请(专利权)人:

[无锡市儿童医院]

地址:

江苏省无锡市清扬路299-1号

发明人:

[李青, 刘莉娜, 丁玲]

主分类号:

A47B79/00

公开(公告)号:

CN208837323U

公开(公告)日:

20190510

代理机构:

苏州国诚专利代理有限公司

代理人:

[韩凤]



(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN208837323U

(45)授权公告日 20190510



(21)申请号 CN201820853088.5



(22)申请日 20180604



(73)专利权人 [无锡市儿童医院]



地址 江苏省无锡市清扬路299-1号



(72)发明人 [李青, 刘莉娜, 丁玲]



(74)专利代理机构 苏州国诚专利代理有限公司



      代理人 [韩凤]



(54)实用新型名称

     儿科医用床头柜





(57)摘要

     本实用新型涉及一种床头柜,尤其是一种儿科医用床头柜,属于医用器械的技术领域。按照本实用新型提供的技术方案,所述儿科医用床头柜,包括柜体,在所述柜体的上部设置能对放置的物品进行加热的暖箱以及用于收纳存储物品的抽屉,在所述抽屉内设置能对收纳物品进行紫外杀菌消毒的紫外消毒器;在所述柜体的下部还设置能保鲜或冷藏放置物品的保鲜冷藏柜;在柜体内还设置提供工作所需电压的电源适配器,所述电源适配器与暖箱、紫外消毒器以及保鲜冷藏柜电连接,所述电源适配器通过供电线缆与供电插头电连接。本实用新型结构紧凑,能有效满足患儿住院期间的基本医疗与生活使用需求,使用方便,安全可靠。



权 利 要 求 书

1.一种儿科医用床头柜,包括柜体(1),其特征是:在所述柜体(1)的上部设置能对放置的物品进行加热的暖箱(15)以及用于收纳存储物品的抽屉(17),在所述抽屉(17)内设置能对收纳物品进行紫外杀菌消毒的紫外消毒器;在所述柜体(1)的下部还设置能保鲜或冷藏放置物品的保鲜冷藏柜(19); 在柜体(1)内还设置提供工作所需电压的电源适配器,所述电源适配器与暖箱(15)、紫外消毒器以及保鲜冷藏柜(19)电连接,所述电源适配器通过供电线缆(11)与供电插头(12)电连接。 2.根据权利要求1所述的儿科医用床头柜,其特征是:在所述柜体(1)的上部还设置与暖箱(15)并列分布的常温箱(4),所述暖箱(15)、常温箱(4)在柜体(1)内靠近所述柜体(1)的背面。 3.根据权利要求1所述的儿科医用床头柜,其特征是:在所述抽屉(17)的正上方设置柜面板(16),在所述柜面板(16)与抽屉(17)之间设置能抽拉的抽拉平板(7)。 4.根据权利要求2所述的儿科医用床头柜,其特征是:还包括能封盖暖箱(15)、常温箱(4)的箱盖(6),所述箱盖(6)铰接在柜体(1)的背面,所述箱盖(6)上设置口服药物服用提示框(2)以及药物治疗温馨提示框(14)。 5.根据权利要求1所述的儿科医用床头柜,其特征是:在所述柜体(1)的底端设置若干均匀分布的万向轮(13),在每个万向轮(13)上设置与所述万向轮(13)适配的脚刹(21)。 6.根据权利要求1所述的儿科医用床头柜,其特征是:在所述柜体(1)的下部还设置医疗物品存放柜(18)以及生活物品存放柜(20),所述医疗物品存放柜(18)、生活物品存放柜(20)均位于保鲜冷藏柜(19)的同一侧,且保鲜冷藏柜(19)、医疗物品存放柜(18)、生活物品存放柜(20)均位于抽屉(17)的正下方; 医疗物品存放柜(18)与生活物品存放柜(20)的高度之和不大于保鲜冷藏柜(19)的高度,在抽屉(17)、医疗物品存放柜(18)、保鲜冷藏柜(19)以及生活物品存放柜(20)上均设置把手(22)。 7.根据权利要求1所述的儿科医用床头柜,其特征是:在所述柜体(1)的侧面还设置备用插线板(10)、用于控制紫外消毒器工作状态的紫外消毒开关(8)以及用于显示紫外消毒器工作状态的状态指示灯(9),所述备用插线板(10)、紫外消毒开关(8)以及状态指示灯(9)均与电源适配器电连接。 8.根据权利要求1所述的儿科医用床头柜,其特征是:在所述柜体(1)的侧面还设置能挂接物品的挂钩机构。 9.根据权利要求2所述的儿科医用床头柜,其特征是:所述暖箱(15)、常温箱(4)的深度相同,且暖箱(15)、常温箱(4)的上端面处于同一水平面,暖箱(15)、常温箱(4)的深度不大于30cm。 10.根据权利要求1或3所述的儿科医用床头柜,其特征是:所述暖箱(15)的底端面与抽屉(17)的底端面处于同一水平面。



说 明 书

儿科医用床头柜

技术领域

本实用新型涉及一种床头柜,尤其是一种儿科医用床头柜,属于医用器械的技术领域。

背景技术

目前,临床上使用的床头柜均为普通床头柜,包括柜体,所述柜体内部有抽屉、生活用物、医疗用物放置区等,所述的柜体均为普通柜体,无电源接头,无紫外线灭菌区域、冰箱保鲜区域、冷热水、奶制品存放区域、保温区域等,无法满足患儿住院期间的基本医疗、生活的需求。

发明内容

本实用新型的目的是克服现有技术中存在的不足,提供一种儿科医用床头柜,其结构紧凑,能有效满足患儿住院期间的基本医疗与生活使用需求,使用方便,安全可靠。

按照本实用新型提供的技术方案,所述儿科医用床头柜,包括柜体,在所述柜体的上部设置能对放置的物品进行加热的暖箱以及用于收纳存储物品的抽屉,在所述抽屉内设置能对收纳物品进行紫外杀菌消毒的紫外消毒器;在所述柜体的下部还设置能保鲜或冷藏放置物品的保鲜冷藏柜;

在柜体内还设置提供工作所需电压的电源适配器,所述电源适配器与暖箱、紫外消毒器以及保鲜冷藏柜电连接,所述电源适配器通过供电线缆与供电插头电连接。

在所述柜体的上部还设置与暖箱并列分布的常温箱,所述暖箱、常温箱在柜体内靠近所述柜体的背面。

在所述抽屉的正上方设置柜面板,在所述柜面板与抽屉之间设置能抽拉的抽拉平板。

还包括能封盖暖箱、常温箱的箱盖,所述箱盖铰接在柜体的背面,所述箱盖上设置口服药物服用提示框以及药物治疗温馨提示框。

在所述柜体的底端设置若干均匀分布的万向轮,在每个万向轮上设置与所述万向轮适配的脚刹。

在所述柜体的下部还设置医疗物品存放柜以及生活物品存放柜,所述医疗物品存放柜、生活物品存放柜均位于保鲜冷藏柜的同一侧,且保鲜冷藏柜、医疗物品存放柜、生活物品存放柜均位于抽屉的正下方;

医疗物品存放柜与生活物品存放柜的高度之和不大于保鲜冷藏柜的高度,在抽屉、医疗物品存放柜、保鲜冷藏柜以及生活物品存放柜上均设置把手。

在所述柜体的侧面还设置备用插线板、用于控制紫外消毒器工作状态的紫外消毒开关以及用于显示紫外消毒器工作状态的状态指示灯,所述备用插线板、紫外消毒开关以及状态指示灯均与电源适配器电连接。

在所述柜体的侧面还设置能挂接物品的挂钩机构。

所述暖箱、常温箱的深度相同,且暖箱、常温箱的上端面处于同一水平面,暖箱、常温箱的深度不大于30cm。

所述暖箱的底端面与抽屉的底端面处于同一水平面。

本实用新型的优点:通过暖箱能对母乳、配方奶、饮用水、食物等加热或保温,有助于避免患儿住院期间因饮冷、凉食造成的呕吐、稀便等消化道症状;在抽屉内设置紫外消毒器,利用紫外消毒器可以消毒部分玩具、衣物等患儿用物,避免住院期间的交叉感染;冷藏保鲜柜可以存储药物、水果、蔬菜、牛奶等需冷藏的物品,使得患儿的部分药物、水果可以冷藏,保证入口食物未变质,极大条件上满足患儿的住院需求。通过对柜体的的的内部空间的设计,使得液体存放在暖箱或常温箱内,防止患儿烫伤事件的发生;通过抽拉平板与柜面板的配合,能增加使用面积,尽可能满足患儿及家属的住院需求,并且具有多种功能,十分简单方便,适用于住院患儿的使用。

附图说明

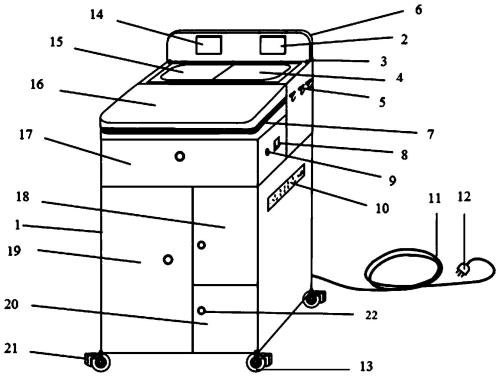

图1为本实用新型的结构示意图。

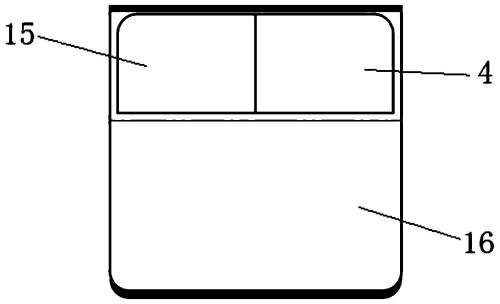

图2为本实用新型的俯视图。

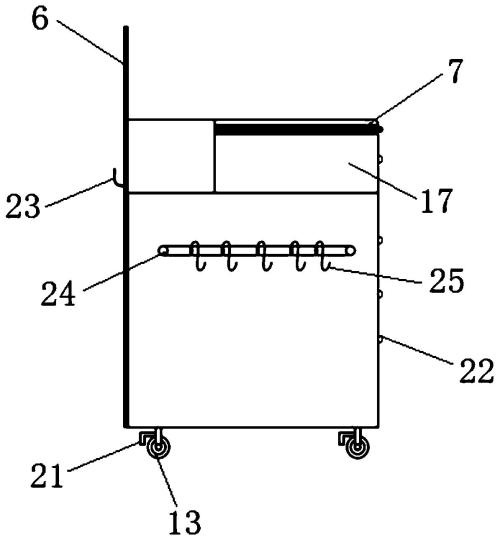

图3为本实用新型的左视图。

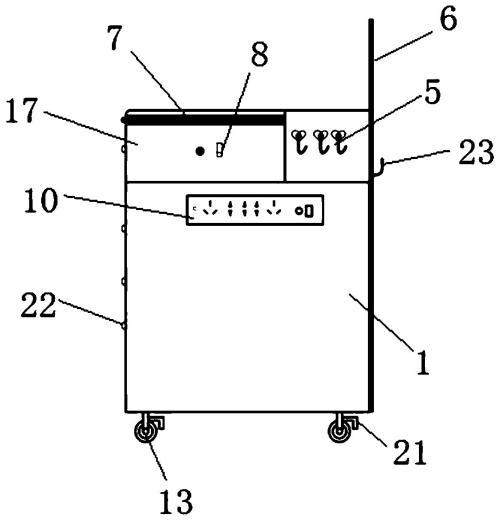

图4为本实用新型的右视图。

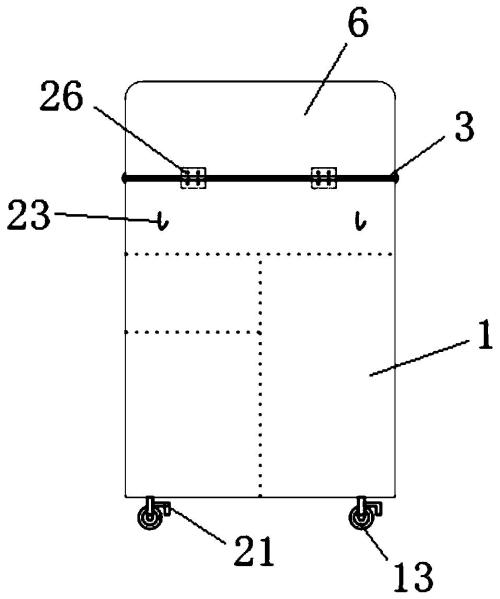

图5为本实用新型的后视图。

附图标记说明:1-柜体、2-口服药物服用提示框、3-旋转翻转轴、4-常温箱、5-第一挂钩体、6-箱盖、7-抽拉平板、8-紫外消毒开关、9-状态指示灯、 10-备用插线板、11-供电线缆、12-供电插头、13-万向轮、14-药物治疗温馨提示框、15-暖箱、16-柜面板、17-抽屉、18-医疗物品存放柜、19-保鲜冷藏柜、 20-生活物品存放柜、21-脚刹、22-把手、23-背部挂钩、24-连接导轨以及25- 第二挂钩体与26-铰链。

具体实施方式

下面结合具体附图和实施例对本实用新型作进一步说明。

如图1所示:为了能有效满足患儿住院期间的基本医疗与生活使用需求,本实用新型包括柜体1,在所述柜体1的上部设置能对放置的物品进行加热的暖箱15以及用于收纳存储物品的抽屉17,在所述抽屉17内设置能对收纳物品进行紫外杀菌消毒的紫外消毒器;在所述柜体1的下部还设置能保鲜或冷藏放置物品的保鲜冷藏柜19;

在柜体1内还设置提供工作所需电压的电源适配器,所述电源适配器与暖箱15、紫外消毒器以及保鲜冷藏柜19电连接,所述电源适配器通过供电线缆11与供电插头12电连接。

具体地,柜体1采用符合医用标准的材料制成,柜体1整体呈长方体状,当然,柜体1还可以采用其他所需的形状,具体可以根据需要进行选择,此处不再赘述。暖箱15的箱口位于柜体1的上端面,暖箱15的箱体部分从柜体1的上端面垂直向下延伸,但暖箱15在柜体1的深度小于所述柜体1的高度。抽屉17位于柜体1的正面,即能在柜体1的正面能拉动抽屉17,在抽屉17内设置紫外消毒器,利用紫外消毒器能对置于抽屉17内的物品进行紫外杀菌消毒,紫外消毒器可以采用现有常用的形式,具体可以根据需要进行选择。保鲜冷藏柜19的开口部也位于柜体1的正面,保鲜冷藏柜19能对置于所述保鲜冷藏柜19内的物品进行保鲜或冷藏。

本实用新型实施例中,在柜体1内还设置电源适配器,利用电源适配器能提供暖箱15、紫外消毒器以及保鲜冷藏柜19的具体工作电压,电源适配器可以采用现有常用的形式,只要能同时满足暖箱15、紫外消毒器以及保鲜冷藏柜19工作所需的电压即可,当然暖箱15、紫外消毒器、保鲜冷藏柜19也可以处于非同时工作状态,只要能满足具体工作的供电需要即可,此处不再赘述。

如图1和图2所示,在所述柜体1的上部还设置与暖箱15并列分布的常温箱4,所述暖箱15、常温箱4在柜体1内靠近所述柜体1的背面。

本实用新型实施例中,常温箱4与暖箱15处于并列分布,常温箱4与暖箱15可以采用相同的形状与尺寸,所述暖箱15、常温箱4的深度相同,且暖箱15、常温箱4的上端面处于同一水平面,暖箱15、常温箱4的深度不大于 30cm,暖箱15、常温箱4的深度一般与奶瓶等的高度相适配即可。

具体实施时,柜体1内还设有加温或保温的温度调节装置,利用温度调节装置与暖箱15配合,使得置于暖箱15内的母乳、奶、食物存储后保温。所述暖箱的高度适宜,可以存放热水杯、奶瓶等,使得患儿不易打翻造成烫伤等问题。常温箱4的箱体高度适宜,可以存放需待凉的液体以及患儿的奶粉、牛奶等食物,从而患儿及家属不易打翻水杯而造成烫伤,减少住院患儿烫伤的几率。

温度调节装置可以采用现有常用的温度加热装置,如加热电阻等形式,利用温度调节装置,能使得暖箱15内的物品温度处于36~42℃左右,利用温度调节装置对暖箱15内物品进行加热与保温的过程与现有相同,此处不再赘述。当然,温度加热装置与暖箱15配合时,不会影响常温箱4内的温度状态,常温箱4内的温度一般与当前柜体1所在的环境温度相一致。

如图2、图3、图4和图5所示,还包括能封盖暖箱15、常温箱4的箱盖 6,所述箱盖6铰接在柜体1的背面,所述箱盖6上设置口服药物服用提示框 2以及药物治疗温馨提示框14。

本实用新型实施例中,箱盖6与柜体1的背面通过旋转翻转轴3以及铰链26连接,箱盖6能相对柜体1转动,当箱盖6压盖在柜体1上时,利用箱盖6能封盖暖箱15以及常温箱4,箱盖6的形状、此处等与柜体1的上端面适配,即箱盖6压盖在柜体1的上端面时,箱盖6能与柜体1的上端面处于同一水平面。当箱盖6竖起时,能使得暖箱15以及常温箱4处于敞口状态。

当箱盖6压盖在与柜体1的上端面时,与柜体1的上端面配合可以用于放置微泵与心电监护仪等仪器设备。利用口服药物服用提示框2、药物治疗温馨提示框14能分别放置口服药物的提示信息、药物治疗的提示信息,从而使得家属在住院期间知晓所使用的药物作用,且在口服药种类多的情况下不漏服药物,达到积极主动配合治疗的效果,提高治疗效率。

进一步地,在所述抽屉17的正上方设置柜面板16,在所述柜面板16与抽屉17之间设置能抽拉的抽拉平板7。

本实用新型实施例中,柜面板16位于柜体1的上端面,暖箱15、常温箱 4位于柜面板16与柜体1的背面之间,即柜体1的柜面板16位于暖箱15、常温箱4外的区域位置,柜面板16的上表面位于暖箱15、常温箱4相应箱口的上方,当箱盖6压盖在暖箱15、常温箱4上时,箱盖6与柜面板16能处于同一水平面上。

柜面板16位于抽屉17的正上方,由于暖箱15以及常温箱4的存在,柜面板16与抽屉17处于基本完全对应状态,即抽屉7的长宽等尺寸与柜面板 16的尺寸相一致。抽拉平板7位于抽屉17与柜面板16之间,抽拉平板7与抽屉17相似,能进行抽拉,抽拉平板7、抽屉17可以采用现有常用的方式安装在柜体1内,抽拉平板7能从柜体1的正面向外抽拉,当抽拉平板7以及抽屉17均处于非抽拉状态时,抽拉平板7的端面、抽屉17的端面与柜体1 的正面平齐。通过抽拉平板层7可以抽拉出来,以延伸柜面板16的面积,使得婴幼儿过多的东西方便摆放,提高利用面积,不需要时可以推进去,操作简单方便。具体实施时,所述暖箱15的底端面、常温箱4的底端面与抽屉17 的底端面处于同一水平面。

进一步地,在所述柜体1的侧面还设置备用插线板10、用于控制紫外消毒器工作状态的紫外消毒开关8以及用于显示紫外消毒器工作状态的状态指示灯9,所述备用插线板10、紫外消毒开关8以及状态指示灯9均与电源适配器电连接。

本实用新型实施例中,当电源适配器通过供电插头12与外部的市电连接后,备用插线板10能处于待供电状态,即通过备用插线板10能提供其他用电设备所需的电压。为了实现对抽屉17内物品的消毒,紫外消毒器可以安装于柜体1内或抽拉平板7的背面,通过紫外消毒开关8能控制紫外消毒器的工作状态,紫外消毒器的工作状态具体是指杀菌消毒状态或非杀菌消毒状态。非杀菌消毒状态时,紫外消毒器一般处于关闭状态。通过状态指示灯9能指示紫外消毒器的工作状态,从而通过状态指示灯9能方便快速判断抽屉17的杀菌消毒状态。在紫外消毒器处于非傻据消毒状态时,家属可将患儿的毛巾、小朋友玩具等用物每天放进去消毒,在紫外消毒器工作时,能实现杀菌消毒,减少患儿住院的交叉感染,保持卫生环境干净整洁。

进一步地,在所述柜体1的下部还设置医疗物品存放柜18以及生活物品存放柜20,所述医疗物品存放柜18、生活物品存放柜20均位于保鲜冷藏柜 19的同一侧,且保鲜冷藏柜19、医疗物品存放柜18、生活物品存放柜20均位于抽屉17的正下方;

医疗物品存放柜18与生活物品存放柜20的高度之和不大于保鲜冷藏柜 19的高度,在抽屉17、医疗物品存放柜18、保鲜冷藏柜19以及生活物品存放柜20上均设置把手22。

本实用新型实施例中,保鲜冷藏柜19可以采用现有常用的保鲜冷藏形式,如采用冰箱的结构实现保鲜或冷藏,具体可以根据需要进行选择,不再赘述。在保鲜冷藏柜19内可以分为药物存放层和食物存放层,住院患儿的部分药物需冷藏,可以放在冰箱中冷藏以备服用。患儿的食物及奶制品也可以存储保鲜,防止食物的变质,极大满足患儿的住院需求,提高患者的住院满意度。

此外,在柜体1的下部还设置医疗物品存放柜18与生活物品存放柜20,利用医疗物品存放柜18与生活物品存放柜20能分别存放医疗物品与生活物品。医疗物品存放柜18与生活物品存放柜20间相互隔离,均采用现有储物柜的形式,即存在柜门等结构,通过把手22能方便打开医疗物品存放柜18 与生活物品存放柜20。一般地,医疗物品存放柜18与生活物品存放柜20间采用上下分布。

进一步地,在所述柜体1的底端设置若干均匀分布的万向轮13,在每个万向轮13上设置与所述万向轮13适配的脚刹21。

本实用新型实施中,万向轮13均布在柜体1底端,一般地,在柜体1的底端设置四个均匀分布的万向轮13,通过万向轮13能方便将整个柜体1移动到所需的位置。所述可移动的万向轮13有可以及时刹车的脚刹21,特殊情况下可迅速移动柜体1,紧急情况下或安放正确位置后及时踩下脚刹21,使得柜体1不可移动,确保柜体1的安全性。

进一步地,所述柜体1的侧面还设置能挂接物品的挂钩机构。

本实用新型实施例中,柜体1的左侧也有可以悬挂各种衣、物的第二挂钩体25,第一挂钩体25通过连接导轨24设置在柜体1的左侧,通过第二挂钩体24可以方便患儿的各种衣物的悬挂。当然在柜体1的右侧面还可以设置第一挂钩体5,第一挂钩体5可以直接粘结在柜体1的右侧面。在柜体1的背面与两个可以缠绕电源线的背部挂钩23,在柜体1处于非供电状态时,可以将供电线缆11缠绕整齐并悬挂在背部挂钩23上,从而方便整理与收拾,保持病房整洁。

本实用新型通过暖箱15能对母乳、配方奶、饮用水、食物等加热或保温,有助于避免患儿住院期间因饮冷、凉食造成的呕吐、稀便等消化道症状;在抽屉17内设置紫外消毒器,利用紫外消毒器可以消毒部分玩具、衣物等患儿用物,避免住院期间的交叉感染;冷藏保鲜柜19可以存储药物、水果、蔬菜、牛奶等需冷藏的物品,使得患儿的部分药物、水果可以冷藏,保证入口食物未变质,极大条件上满足患儿的住院需求。通过对柜体1的的的内部空间的设计,使得液体存放在暖箱15或常温箱4内,防止患儿烫伤事件的发生;通过抽拉平板7与柜面板16的配合,能增加使用面积,尽可能满足患儿及家属的住院需求,并且具有多种功能,十分简单方便,适用于住院患儿的使用。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
