简易导尿管

发布时间：2020/03/04 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201910432921.8
申请日：	20190523
申请（专利权）人：	[上海市杨浦区中心医院（同济大学附属杨浦医院）]
地址：	上海市杨浦区腾越路450号
发明人：	[赵亚军, 葛许华, 张房艳, 龚继章]
主分类号：	A61M25/00
公开（公告）号：	CN110064119A
公开（公告）日：	20190730
代理机构：	上海科律专利代理事务所（特殊普通合伙）
代理人：	[叶凤, 李耀霞]

（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN110064119A （45）申请公布日 20190730



（21）申请号 CN201910432921.8   （22）申请日 20190523   （71）申请人 [上海市杨浦区中心医院（同济大学附属杨浦医院）]   地址 上海市杨浦区腾越路450号   （72）发明人 [赵亚军, 葛许华, 张房艳, 龚继章]   （74）专利代理机构 上海科律专利代理事务所（特殊普通合伙）         代理人 [叶凤, 李耀霞]
（54）发明名称      简易导尿管
（57）摘要      本申请属于医疗器械技术领域，涉及一种简易导尿管，包括主尿管、环状的弹性软膜、半环、牵引丝、牵引柄；弹性软膜套设在主尿管的头部，并位于引流孔的下方；两根牵引丝相对设置分别穿设在主尿管的管壁中；每个牵引丝的上端各连接一个半环，两个半环各自向外翻转后用以撑开弹性软膜；每个牵引丝的下端各连接一个半圆形的牵引柄，两个牵引柄对合后位于可以将导尿管路的出液口封闭；两个牵引柄各自向外翻转打开后，带动两个牵引丝控制两个半环各自向外翻转，并将位于半环外的环状的弹性软膜撑开，以便于将主尿管头部固定在膀胱内。本申请不但可以对昏迷或痛觉减退的病人减少并发症的产生，而且可以减少耗材的使用；同时，操作简便、卫生。



权 利 要 求 书

1.一种简易导尿管，其特征在于：包括导尿管，导尿管包括主尿管(110)、环状的弹性软膜(120)、半环(130)、牵引丝(140)、牵引柄(150)； 主尿管(110)的头部开设引流孔；环状的弹性软膜(120)套设在主尿管(110)的头部，并位于引流孔的下方，同时其上下两端均与主尿管(110)的外侧壁连接；两根牵引丝(140)相对设置分别穿设在主尿管(110)的管壁中，且牵引丝(140)的上端沿主尿管(110)的管壁穿出，并位于弹性软膜(120)内侧； 每个牵引丝(140)的上端各连接一个半环(130)，两个半环(130)相对设置，对合后套设在主尿管(110)外，并位于弹性软膜(120)内侧，两个半环(130)各自向外翻转后用以撑开弹性软膜(120)； 主尿管(110)内设上下贯通的导尿管路(111)，导尿管路(111)的下端开口为出液口(114)；每个牵引丝(140)的下端各连接一个半圆形的牵引柄(150)，两个牵引柄(150)相对设置，对合后位于主尿管(110)的末端，并将导尿管路(111)的出液口(114)封闭； 两个牵引柄(150)各自向外翻转打开后，同步带动两个牵引丝(140)控制两个半环(130)各自向外翻转，并将位于半环(130)外的环状的弹性软膜(120)撑开，以便于将主尿管(110)头部固定在膀胱内。 2.根据权利要求1所述的简易导尿管，其特征在于：还包括固定座(160)； 固定座(160)中开设有通孔(161)，通孔(161)的上下两端分别连接主尿管(110)和引流管(200)；两个牵引柄(150)各自向外翻转打开后，主尿管(110)末端的出液口(114)与通孔(161)上端连通，同时引流管(200)自下向上穿过通孔(161)并与主尿管(110)末端的出液口(114)连通。 3.根据权利要求2所述的简易导尿管，其特征在于：对应于两个牵引柄(150)各自向外翻转打开后所在位置，在固定座(160)上还分别安装有两组卡合构件； 卡合构件扣合后将牵引柄(150)固定在固定座(160)上不移位。 4.根据权利要求3所述的简易导尿管，其特征在于：固定座(160)顶部靠近通孔(161)的位置开设有两个凹槽(162)，两个凹槽(162)分别位于通孔(161)的两侧，且凹槽(162)的形状尺寸与牵引柄(150)的结构相匹配适应，两个牵引柄(150)各自向外翻转打开后可以分别嵌入两个凹槽(162)中。 5.根据权利要求1至4任一所述的简易导尿管，其特征在于：引流孔包括顶端引流孔(112)和周围引流孔(113)，顶端引流孔(112)为导尿管路(111)的上端开口，周围引流孔(113)开设在主尿管(110)的头部侧壁上并与主尿管(110)的导尿管路(111)连通。 6.根据权利要求1至4任一所述的简易导尿管，其特征在于：两个半环(130)均位于弹性软膜(120)内侧中部，使弹性软膜(120)撑开后呈近似纺锤型。 7.根据权利要求1至4任一所述的简易导尿管，其特征在于：牵引丝(140)的上端与半环(130)的一端部连接，将牵引丝(140)的下端与牵引柄(150)的直边连接。 8.根据权利要求1至4任一所述的简易导尿管，其特征在于：主尿管(110)的头部相对于其管体缩小。 9.根据权利要求1至4任一所述的简易导尿管，其特征在于：主尿管(110)的尾部相对于其管体放大。

说 明 书

简易导尿管
技术领域
本申请属于医疗器械技术领域，尤其涉及一种简易导尿管。
背景技术
导尿是临床常见的操作之一，目前常用的导尿管是由天然橡胶或硅胶等材料制成的软体导尿管路，导尿管头部可经由尿道插入膀胱将尿液引流出来，导尿管尾部连接尿袋收集尿液。
临床常用的导尿管是气囊导尿管，在导尿管的头部设置有气囊，以便于导尿管头部固定不易从膀胱内脱出。但是，气囊导尿管在使用过程中需要为气囊充气，操作繁琐，且如果操作不当未置入膀胱就进行充气会造成尿道损伤，引起并发症，增加患者的痛苦。同时，气囊导尿管在使用时，置管及拔管过程中需要额外消耗大量的器材，如注射器等。
发明内容
本申请的目的在于，克服现有技术的不足，提供一种简易导尿管，无需使用气囊充气，不但可以防止因未置入膀胱而气囊充气造成的尿道损伤，对昏迷或痛觉减退的病人大大减少并发症的产生，而且可以减少耗材的使用；同时，操作简便、卫生，可减少医源、医院污染。
为了实现上述目标，本申请提供了如下技术方案：
一种简易导尿管，包括导尿管，导尿管包括主尿管、环状的弹性软膜、半环、牵引丝、牵引柄；
主尿管的头部开设引流孔；环状的弹性软膜套设在主尿管的头部，并位于引流孔的下方，同时其上下两端均与主尿管的外侧壁连接；两根牵引丝相对设置分别穿设在主尿管的管壁中，且牵引丝的上端沿主尿管的管壁穿出，并位于弹性软膜内侧；
每个牵引丝的上端各连接一个半环，两个半环相对设置，对合后套设在主尿管外，并位于弹性软膜内侧，两个半环各自向外翻转后用以撑开弹性软膜；
主尿管内设上下贯通的导尿管路，导尿管路的下端开口为出液口；每个牵引丝的下端各连接一个半圆形的牵引柄，两个牵引柄相对设置，对合后位于主尿管的末端，并将导尿管路的出液口封闭；
两个牵引柄各自向外翻转打开后，同步带动两个牵引丝控制两个半环各自向外翻转，并将位于半环外的环状的弹性软膜撑开，以便于将主尿管头部固定在膀胱内。
进一步，还包括固定座；固定座中开设有通孔，通孔的上下两端分别连接主尿管和引流管；两个牵引柄各自向外翻转打开后，主尿管末端的出液口与通孔上端连通，同时引流管自下向上穿过通孔并与主尿管末端的出液口连通。
进一步，对应于两个牵引柄各自向外翻转打开后所在位置，在固定座上还分别安装有两组卡合构件；卡合构件扣合后将牵引柄固定在固定座上不移位。
进一步，固定座顶部靠近通孔的位置开设有两个凹槽，两个凹槽分别位于通孔的两侧，且凹槽的形状尺寸与牵引柄的结构相匹配适应，两个牵引柄各自向外翻转打开后可以分别嵌入两个凹槽中。
进一步，每组卡合构件均包括可相互扣合的卡扣和卡槽，卡扣和卡槽相对设置，二者扣合后可以将牵引柄固定嵌入在凹槽中不移位。
进一步，引流孔包括顶端引流孔和周围引流孔，顶端引流孔为导尿管路的上端开口，周围引流孔开设在主尿管的头部侧壁上并与主尿管的导尿管路连通。
进一步，两个半环均位于弹性软膜内侧中部，使弹性软膜撑开后呈近似纺锤型。
进一步，牵引丝的上端与半环的一端部连接，将牵引丝的下端与牵引柄的直边连接。
进一步，主尿管的头部相对于其管体缩小。
进一步，主尿管的尾部相对于其管体放大。
与现有技术相比，本申请的有益效果在于：
(1)本申请无需使用气囊充气，不但可以防止因未置入膀胱而气囊充气造成的尿道损伤，对昏迷或痛觉减退的病人大大减少并发症的产生，而且可以减少耗材的使用；同时由于主尿管的尾端穿设有牵引丝，可以对主尿管与引流管的连接部位起到一定的加固作用，使二者连接更紧密；
(2)本申请不但操作简便，而且卫生，可减少施术过程中的不必要污染，也可以为临床医技人员在做尿检时带来便利，减少医源污染；
(3)本申请构造简单，可以用工业方法生产，具有良好的应用推广前景。
附图说明

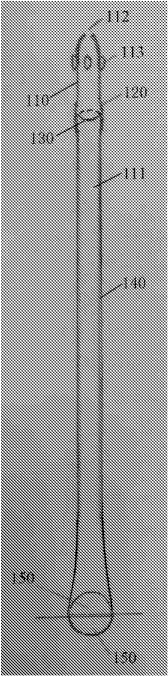

图1为本申请实施例提供的导尿管在出液口封闭状态下的一种示意图；

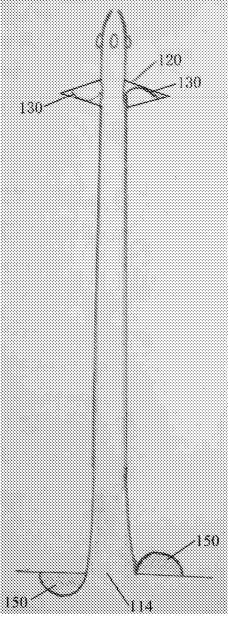

图2为本申请实施例提供的导尿管在出液口打开状态下的一种示意图；

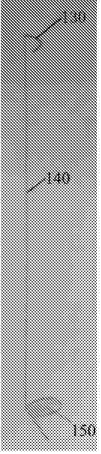

图3为本申请实施例提供的牵引丝与牵引柄和半环连接的一种示意图；

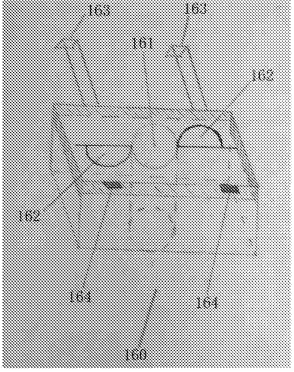

图4为本申请实施例提供的固定座的一种示意图；

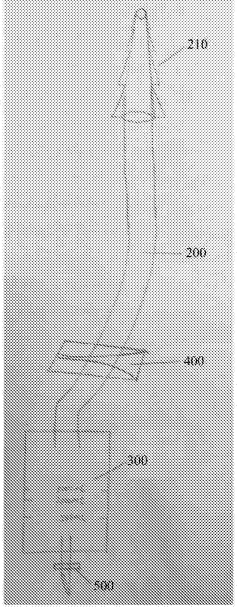

图5为本申请实施例提供的引流管和集尿袋连接的一种示意图。
附图标记说明
主尿管110、弹性软膜120、半环130、牵引丝140、牵引柄150、固定座160；
导尿管路111、顶端引流孔112、周围引流孔113、出液口114；
通孔161、凹槽162、卡扣163、卡槽164；
引流管200、锥形接口210、集尿袋300、夹闭器400、出液开关500。
具体实施方式
下面将结合具体实施例及其附图对本申请提供的技术方案作进一步说明。结合下面说明，本申请的优点和特征将更加清楚。
需要说明的是，本申请的实施例有较佳的实施性，并非是对本申请任何形式的限定。本申请实施例中描述的技术特征或者技术特征的组合不应当被认为是孤立的，它们可以被相互组合从而达到更好的技术效果。本申请优选实施方式的范围也可以包括另外的实现，且这应被本申请实施例所属技术领域的技术人员所理解。
对于相关领域普通技术人员已知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为授权说明书的一部分。在这里示出和讨论的所有示例中，任何具体值应被解释为仅仅是示例性的，而不是作为限定。因此，示例性实施例的其它示例可以具有不同的值。
需要说明的是，除非另有明确的规定和限定，本申请中的术语应做广义理解，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本申请中的具体含义。
本申请的附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本申请实施例的目的，并非是限定本申请可实施的限定条件。任何结构的修饰、比例关系的改变或大小的调整，在不影响本申请所能产生的效果及所能达成的目的下，均应落在本申请所揭示的技术内容所能涵盖的范围内。且本申请附图中所出现的相同标号代表相同的特征或者部件，可应用于不同实施例中。
一种简易导尿管，包括导尿管和固定座160。
如图1和图2所示，导尿管包括主尿管110、弹性软膜120、半环130、牵引丝140、牵引柄150。
主尿管110内设上下贯通的导尿管路111，同时主尿管110的头部开设引流孔，引流孔包括顶端引流孔112和周围引流孔113，顶端引流孔112为导尿管路111的上端开口，周围引流孔113开设在主尿管110的头部侧壁上并与主尿管110的导尿管路111连通；作为举例而非限定，周围引流孔113可以沿主尿管110头部的径向均匀开设有三个。
主尿管110的头部套设有环状的弹性软膜120；弹性软膜120位于引流孔的下方，且其上下两端均与主尿管110的外侧壁连接。
主尿管110的管壁中穿设有两根相对设置的牵引丝140，且牵引丝140的上端沿主尿管110的管壁穿出，并位于弹性软膜120内侧。作为举例而非限定，可以在主尿管110的管壁中开设纵向的牵引孔，用以穿设牵引丝140。
每个牵引丝140的上端各连接一个半环130，两个半环130相对设置，对合后套设在主尿管110外，并位于弹性软膜120内侧，两个半环130各自向外翻转后用以撑开弹性软膜120。在优选的实施方式中，两个半环130均位于弹性软膜120内侧中部位置，使弹性软膜120撑开后呈近似纺锤型。
导尿管路111的下端开口为出液口114；每个牵引丝140的下端各连接一个半圆形的牵引柄150，两个牵引柄150相对设置，对合后位于主尿管110的末端，并将导尿管路111的出液口114封闭；两个牵引柄150各自向外翻转打开后，同步带动两个牵引丝140控制两个半环130各自向外翻转，并将位于半环130外的环状的弹性软膜120撑开，以便于将主尿管110头部固定在膀胱内。
为了便于操作，在优选的实施方式中，如图3所示，可以将牵引丝140的上端与半环130的一端部连接，将牵引丝140的下端与牵引柄150的直边连接。
为便于将主尿管110的头部顺利插入膀胱中，可以将主尿管110的头部相对于其管体缩小。为了便于将尿液引流出来，可以将主尿管110的尾部相对于其管体放大；相应地，可以将牵引丝140的下部进行适当弯曲，以适应主尿管110的尾部管壁的曲线。
在本申请中，作为举例而非限定，弹性软膜120可以采用弹性橡胶，牵引丝140可以采用钢丝。
如图4所示，固定座160中开设有通孔161，通孔161的上下两端分别连接主尿管110和引流管200；两个牵引柄150各自向外翻转打开后，主尿管110末端的出液口114与通孔161上端连通，同时引流管200自下向上穿过通孔161并与主尿管110末端的出液口114连通。对应于两个牵引柄150各自向外翻转打开后所在位置，在固定座160上还分别安装有两组卡合构件；卡合构件扣合后将牵引柄150固定在固定座160上不移位。
在优选的实施方式中，固定座160顶部靠近通孔161的位置开设有两个凹槽162，两个凹槽162分别位于通孔161的两侧，且凹槽162的形状尺寸与牵引柄150的结构相匹配适应，两个牵引柄150各自向外翻转打开后可以分别嵌入两个凹槽162中。
进一步，卡合构件包括可以相互扣合的卡扣163和卡槽164，卡扣163和卡槽164相对设置并分别位于固定座160上部的两侧，卡扣173与卡槽174扣合后可以将牵引柄150固定嵌入在凹槽162中不移位。
在优选的实施方式中，可以将凹槽162的厚度设计为与牵引柄150的厚度相同，使牵引柄150可以恰好嵌入凹槽162中；同时卡合构件中的卡扣163扣合在卡槽164中后，卡扣163的底面可以紧密贴合在牵引柄150上，以便于将牵引柄150牢固限位于凹槽162中。
本申请提供的简易导尿管在使用时，可以通过引流管200将导出的尿液从出液口114引流至集尿袋300。
在优选的实施方式中，引流管200可以采用现有的锥形接口210。引流管200的锥形接口210可以通过固定座160上的通孔161由下向上紧密插入主尿管110末端的出液口114中。
进一步，引流管200的末端与集尿袋300的进液口连接。为了便于控制引流过程，还可以在引流管200的管路上安装夹闭器400，以控制引流过程的启停。
进一步，还可以在集尿袋300的出液口处设置出液开关500，以便控制集尿袋300中尿液的排出。
在本申请中，引流管200、集尿袋300、夹闭器400、出液开关500均采用现有技术，结构细节不再赘述。
下面对本申请提供的简易导尿管的使用过程进行具体说明：
将导尿管的两个牵引柄150对合后位于主尿管110的末端，并将导尿管路111的出液口114封闭，以避免在插入过程中尿液从导尿管路111的出液口114流出造成污染；同时将引流管200的末端与集尿袋300连接，且在引流管200的管路上安装夹闭器400；
在完善导尿术前准备工作后，手持镊子夹持导尿管将其头部由尿道置入膀胱，达一定深度后，向外翻转两个牵引柄150带动两个牵引丝140控制两个半环130各自向外翻转，将位于半环130外的环状的弹性软膜120撑开，翻转后的两个牵引柄150分别嵌入固定座160的凹槽162中，并通过卡合构件固定，同时将引流管200的接口由下向上通过固定座160中的通孔161紧密插入导尿管路111的出液口114中进行连接，之后轻轻后拉导尿管使其头部完全封堵尿道内口处；
简易导尿管安置好之后，尿液经引流孔进入导尿管路111，并从导尿管路111末端的出液口114流入引流管200，打开夹闭器400，即可持续将尿液引流至集尿袋300。
如需拔出导尿管，则只需打开卡合构件，并轻轻对合牵引柄150封闭导尿管路111的出液口114，以防止拔出导尿管的过程中尿液流出造成污染，然后拔出导尿管即可。
进一步，为了便于施术者在置管过程中判断置管的深度，还可以在主尿管110的管壁上设置刻度标记，刻度标记从主尿管110的顶端起开始至主尿管110的中下部止。刻度标记可以根据主尿管110的大小和长短进行调整，临床上一般女用插的短一点，刻度标记可以短一些，男用插的长一点，刻度标记可以长一些。
上述描述仅是对本申请较佳实施例的描述，并非是对本申请范围的任何限定。任何熟悉该领域的普通技术人员根据上述揭示的技术内容做出的任何变更或修饰均应当视为等同的有效实施例，均属于本申请技术方案保护的范围。
