超声引导外周神经阻滞麻醉定向穿刺装置

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201510465097.8
申请日：	20150731
申请（专利权）人：	[中国人民解放军兰州军区兰州总医院]
地址：	甘肃省兰州市七里河区南滨河路333号
发明人：	[张拴军]
主分类号：	A61B17/34
公开（公告）号：	CN105105826A
公开（公告）日：	20151202
代理机构：	北京元本知识产权代理事务所
代理人：	[李兴寰]

（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN105105826A （45）授权公告日 20151202



（21）申请号 CN201510465097.8   （22）申请日 20150731   （71）申请人 [中国人民解放军兰州军区兰州总医院]   地址 甘肃省兰州市七里河区南滨河路333号   （72）发明人 [张拴军]   （74）专利代理机构 北京元本知识产权代理事务所         代理人 [李兴寰]
（54）发明名称      超声引导外周神经阻滞麻醉定向穿刺装置
（57）摘要      本发明公开了一种超声引导外周神经阻滞麻醉定向穿刺装置，包括设置在超声探头上的环形架、一端与所述环形架铰接的链条和设置在所述链条另一端的用于夹紧麻醉针在超声探头的成像平面内运动的夹持装置。使用本发明的超声引导外周神经阻滞麻醉定向穿刺装置，麻醉针被链条限定在超声探头的成像平面内运动，从而解决了因穿刺时麻醉针与超声波不在同一平面内而导致局麻药用量偏多、手术时间增长等问题。



权 利 要 求 书

1.一种超声引导外周神经阻滞麻醉定向穿刺装置，其特征在于：包括设置 在超声探头(1)上的环形架(2)、一端与所述环形架(2)铰接的链条(3)和 设置在所述链条(3)另一端的用于夹紧麻醉针(5)在超声探头(1)的成像平 面内运动的夹持装置(4)。
2.根据权利要求1所述的超声引导外周神经阻滞麻醉定向穿刺装置，其特 征在于：所述夹持装置(4)包括转角调节机构(41)、设置在所述转角调节机 构(41)上的用于夹持麻醉针(5)的卡箍(42)和一端固定在所述转角调节机 构(41)上的连杆(43)，所述连杆(43)另一端与链条(3)铰接，所述转角 调节机构(41)使麻醉针(5)在垂直于超声探头(1)的成像平面内转动。
3.根据权利要求2所述的超声引导外周神经阻滞麻醉定向穿刺装置，其特 征在于：所述转角调节机构(41)包括壳体(411)、穿过壳体(411)的输入轴 (412)、输出轴(413)和分别位于输入轴(412)、输出轴(413)上相互啮合 的输入齿轮(414)、输出齿轮(415)，所述卡箍(42)连接在输出轴(413)上， 所述输入轴(412)一端设有手柄(416)，所述输入轴(412)与壳体(411)之 间通过紧固螺钉(417)进行连接锁定。
4.根据权利要求1-3任一项所述的超声引导外周神经阻滞麻醉定向穿刺装 置，其特征在于：所述链条(3)沿长度方向由多个链节铰接而成，每个链节包 括两侧链板(31)、连接两侧链板的滚圈(32)、穿过两侧链板(31)和滚圈(32) 的螺栓(33)和与所述螺栓(33)螺纹配合的螺母(34)。
5.根据权利要求4所述的超声引导外周神经阻滞麻醉定向穿刺装置，其特 征在于：所述螺母(34)为自锁螺母。

说 明 书

超声引导外周神经阻滞麻醉定向穿刺装置
技术领域
本发明涉及一种医疗器械，尤其涉及一种超声引导外周神经阻滞麻醉定向 穿刺装置。
背景技术
传统肌间沟法臂丛神经阻滞有时效果不佳，多数是因为局麻药未能注射于 理想的位置，导致其分布未能浸润到神经组织周围。国外超声用于神经定位已 经有近20年的历史，现代的超声技术，几乎可在直视的情况下看清穿刺针的径 路以及局麻药注药后的扩散和分布情况。超声引导下进行麻醉，能直接看到神 经及相邻结构，注射药物时直接或间接看到局麻药的扩散。目前麻醉医生在进 行外周神经阻滞时，都是一手拿住超声波探头，一手拿住麻醉针，穿刺时麻醉 针与超声波并不在同一平面内，因而穿刺位置并非最佳位置，从而导致局麻药 用量偏多、手术时间增长等问题。
针对上述不足，本发明设计了一种超声引导外周神经阻滞麻醉定向穿刺装 置，从而解决了上述问题。
发明内容
有鉴于此，本发明提供一种超声引导外周神经阻滞麻醉定向穿刺装置，以 解决目前超声引导外周神经阻滞麻醉操作中麻醉针与超声波不在同一平面的问 题。
本发明通过以下技术手段解决上述问题：
本发明提供了一种超声引导外周神经阻滞麻醉定向穿刺装置，包括设置在 超声探头上的环形架、一端与所述环形架铰接的链条和设置在所述链条另一端 的用于夹紧麻醉针在超声探头的成像平面内运动的夹持装置。
进一步，所述夹持装置包括转角调节机构、设置在所述转角调节机构上的 用于夹持麻醉针的卡箍和一端固定在所述转角调节机构上的连杆，所述连杆另 一端与链条铰接，所述转角调节机构使麻醉针在垂直于超声探头的成像平面内 转动。
进一步，所述转角调节机构包括壳体、穿过壳体的输入轴、输出轴和分别 位于输入轴、输出轴上相互啮合的输入齿轮、输出齿轮，所述卡箍连接在输出 轴上，所述输入轴一端设有手柄，所述输入轴与壳体之间通过紧固螺钉进行连 接锁定
进一步，所述链条沿长度方向由多个链节铰接而成，每个链节包括两侧链 板、连接两侧链板的滚圈、穿过两侧链板和滚圈的螺栓和与所述螺栓螺纹配合 的螺母。
进一步，所述螺母为自锁螺母。
本发明的有益效果：本发明提供的一种超声引导外周神经阻滞麻醉定向穿 刺装置，包括设置在超声探头上的环形架、一端与所述环形架铰接的链条和设 置在所述链条另一端的用于夹紧麻醉针在超声探头的成像平面内运动的夹持装 置。使用本发明的超声引导外周神经阻滞麻醉定向穿刺装置，麻醉针被链条限 定在超声探头的成像平面内运动，从而解决了因穿刺时麻醉针与超声波不在同 一平面内而导致局麻药用量偏多、手术时间增长等问题。
附图说明
下面结合附图和实施例对本发明作进一步描述。

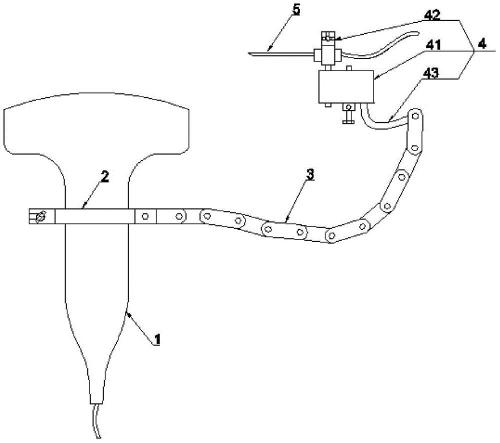

图1为本发明的结构示意图；

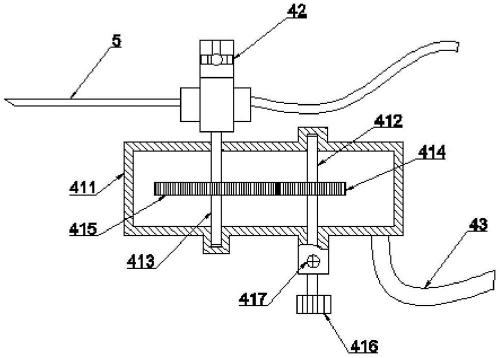

图2为本发明的转角调节机构与连杆和卡箍连接在一起的结构示意图；

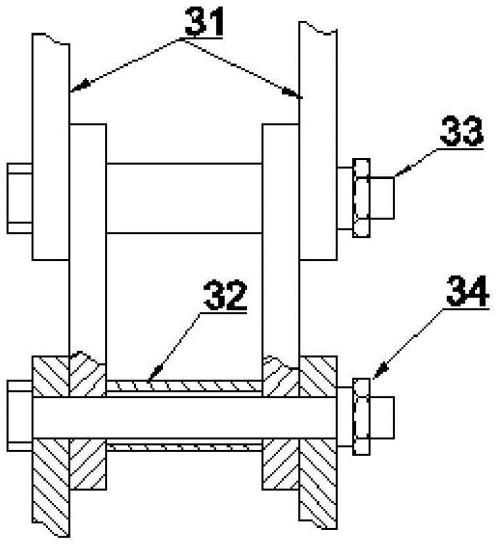

图3为本发明的链条的结构示意图。
具体实施方式
下面结合具体实施方式对本发明做进一步描述：
由图1至图3所示，本发明提供的超声引导外周神经阻滞麻醉定向穿刺装 置，包括设置在超声探头1上的环形架2、一端与所述环形架2铰接的链条3 和设置在所述链条3另一端的用于夹紧麻醉针5在超声探头1的成像平面内运 动的夹持装置4。所述环形架2与超声探头1之间固定连接或可拆卸连接，优 选可拆卸连接，具体的将环形架2设置成卡箍结构，在卡箍上设置有连接部， 所述连接部与链条3铰接。使用本发明的超声引导外周神经阻滞麻醉定向穿刺 装置时，由于链条3具有只能在一个平面内运动的特性，调节环形架2的固定 位置，从而使麻醉针5在超声探头1的成像平面内运动，进而解决了因穿刺位 置并非最佳位置，从而导致局麻药用量偏多、手术时间增长等问题。
作为上述方案的进一步改进，所述夹持装置4包括转角调节机构41、设置 在所述转角调节机构41上的用于夹持麻醉针5的卡箍42和一端固定在所述转 角调节机构41上的连杆43，所述连杆43另一端与链条3铰接，所述转角调节 机构41使麻醉针5在垂直于超声探头1的成像平面内转动。所述卡箍42用于 夹紧麻醉针5，所述转角调节机构41可以为齿轮机构或蜗轮蜗杆机构或其他具 有一定传动比的减速机构。所述连杆43一端设有通孔，从而与链条3铰接在一 起。连杆43形状可根据麻醉师的操作习惯进行设置。由于链条普遍作为传动件 使用，因而在结构上使得链条上各链板连接部位都有一定的间隙，因而链条两 端之间不能很好地保证在同一平面内，在加持装置4上设置转角调节机构41， 当环形架2固定好后，通过调节转角调节机构41使麻醉针5在直于超声探头1 的成像平面内转动，确保麻醉手术时麻醉针5位于超声探头1的成像平面内移 动。
作为上述方案的进一步改进，所述转角调节机构41包括壳体411、穿过壳 体411的输入轴412、输出轴413和分别位于输入轴412、输出轴413上相互啮 合的输入齿轮414、输出齿轮415，所述卡箍42连接在输出轴413上，所述输 入轴412一端设有手柄416，所述输入轴412与壳体411之间通过紧固螺钉417 进行连接锁定。
优选上述机构来调节麻醉针5的角度，使得转角调节机构41具有结构简单 和方便麻醉师操作的优点，同时，设置紧固螺钉417可以保证麻醉针5在使用 中不会发生转动。
作为上述方案的进一步改进，所述链条3沿长度方向由多个链节铰接而成， 每个链节包括两侧链板31、连接两侧链板的滚圈32、穿过两侧链板31和滚圈 32的螺栓33和与所述螺栓33螺纹配合的螺母34。通过采取螺栓33与螺母34 的配合，将每个链节之间紧密地连接在一起，消除间隙，从而保证所述链条3 两端位于同一平面内。
作为上述方案的进一步改进，所述螺母34为自锁螺母。由于链条之间为活 动连接，所述螺母34可能会松动，通过将所述螺母34设计为自锁螺母，就能 防止螺栓松动，从而保证整个麻醉手术过程中麻醉针5始终在超声探头1的成 像平面内运动。
最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管 参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解， 可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的 宗旨和范围，其均应涵盖在本发明的权利要求范围当中。
