可移动气管套管导管

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201310616331.3
申请日：	20131127
申请（专利权）人：	[四川省肿瘤医院]
地址：	四川省成都市人民南路四段55号
发明人：	[王朝集, 唐育民]
主分类号：	A61M16/04(2006.01)I
公开（公告）号：	CN103599583A
公开（公告）日：	20140226
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN103599583A （45）授权公告日 20140226



（21）申请号 CN201310616331.3   （22）申请日 20131127   （71）申请人 [四川省肿瘤医院]   地址 四川省成都市人民南路四段55号   （72）发明人 [王朝集, 唐育民]   （74）专利代理机构         代理人
（54）发明名称      可移动气管套管导管
（57）摘要      一种可移动气管套管导管，包括短气管套管、内置气管导管和气管导管接头，其中内置气管导管内置于气管套管中，并且能够在气管套管内移动及旋转，内置气管导管长度大于短气管套管；所述短气管套管与内置气管导管组成一根完整的可移动气管套管导管；内置气管导管后端端部通过气管导管接头连接麻醉机螺纹管；内置气管导管前端经工艺制作成一定弧度，便于向左支气管或右支气管插入。



权 利 要 求 书

1.一种可移动气管套管导管，包括短气管套管（4）、内置气管导管（5）和气管导管接 头（1），其中内置气管导管（5）内置于气管套管（4）中，并且能够在气管套管（4）内移动 及旋转，内置气管导管（5）长度大于短气管套管（4）；所述短气管套管（4）与内置气管导 管（5）组成一根完整的可移动气管套管导管；内置气管导管（5）后端端部通过气管导管接 头（1）连接麻醉机螺纹管；内置气管导管（5）前端经工艺制作成一定弧度，便于向左支气 管或右支气管插入。
2.如权利要求1所述一种可移动气管套管导管，其特征在于：所述短气管套管（4）前 端靠近端部设置有气囊一（2），在内置气管导管（5）前端靠近端部设置有气囊二（3）；气囊 一（2）通过充气管一（21）连接充气阀一（22），气囊二（3）通过充气管二（31）连接充气 阀二（32）；所述充气管一（21）和充气管二（31）分别包埋于内置气管导管（5）和短气管 套管（4）外壁内。
3.如权利要求1所述一种可移动气管套管导管，其特征在于：所述内置气管导管（5） 和短气管套管（4）外壁上设置有刻度，用于判断短气管套管（4）进入气管深度，内置气管 导管（5）进入支气管深度。
4.如权利要求1--5任一所述一种可移动气管套管导管，其特征在于：所述内置气管导 管（5）前端放置可视探头，使插管更准确。
5.一种可移动气管套管导管的使用方法，其特征在于包括以下步骤：
①将本发明提供的一种可移动气管套管导管经口腔插入气管，气囊一（2）充气，双肺 通气，使用胶带固定短气管套管4；
②根据手术需要，调整内置气管导管5的弧度方向（左或右）并向前推移至（左或右） 支气管，气囊二（2）充气，进行单肺通气；使用胶带将内置气管导管5固定；
③单肺通气时，气囊一（2）放气，以助不通气一侧肺排气，快速萎陷，达到方便手术 的目的；
④手术结束或术中需要，将内置气管导管5退出支气管至气管进行双肺通气。

说 明 书

可移动气管套管导管
技术领域
本发明涉及一种医疗器械，具体地说涉及一种支气管导管。
背景技术
单肺通气是指胸科手术病人在术中经过气管导管只利用一侧肺（非手术侧）由呼吸机进行机械通气的方法或手段，可以使术侧肺静止、萎陷，方便手术操作；还起到健患侧肺隔离的作用。目前临床上常用的单肺通气装置主要有双腔支气管导管插管，支气管封堵管，然而该双腔支气管导管插管存在一定的技术缺陷。
1.定位困难，常常需要反复调试，甚至需要借助纤支境定位，费时。
2.通气管理复杂，对麻醉医师水平、经验要求高。
3.双腔管外径较大，不适合儿童使用。
4.双腔支气管导管麻醉手术后如需要带管进行呼吸机治疗的病人需要更换成气管导管。
发明内容
本发明的目的在于提供一种操作简单、使用方便，单肺通气可靠的一种可移动气管套管导管，用于单肺通气麻醉手术。
为实现上述技术目的，提供以下技术方案：
一种可移动气管套管导管，包括短气管套管、内置气管导管和气管导管接头，其中内置气管导管内置于气管套管中，并且能够在气管套管内移动及旋转，内置气管导管长度大于短气管套管；所述短气管套管与内置气管导管组成一根完整的可移动气管套管导管；内置气管导管后端端部通过气管导管接头连接麻醉机螺纹管连接；气管导管前端经工艺制作成一定弧度，便于向左支气管或右支气管插入。使用本管完成气管插管后，根据手术需要，将内置气管导管向前推移至左或右支气管，进行单肺通气；手术结束或术中需要，将内置气管导管退出支气管至气管进行双肺通气。
为使本发明更加实用，现对本发明做进一步改进：
在内置气管导管和短气管套管外壁上设置有刻度，用于判断短气管套管进入气管深度，内置气管导管进入支气管深度。
准确定位的支气管插管难度大，技术要求高，为使插管更可靠，在内置气管导管前端放置可视探头，使插管更准确。
本发明的有益效果在于：
1.免去现行双腔支气管导管麻醉手术后需要带管进行呼吸机治疗病人的更换气管导管过程。2.避免困难气道病人双腔支气管导管麻醉手术后需要带管进行呼吸机治疗病人更换气管导管不成功产生缺氧的危险；避免换管困难误将气管导管插入食道特别是对食道手术吻合口造成损伤的风险；由于有套管，也避免了双腔支气管导管麻醉手术通气不好多次调整导管对咽喉、声带、气管造成损伤。
3.使用这种导管完成支气管插管的技术难度比现有的双腔管插管和各种支气管封堵管小，易于操作，节约插管时间，便于普及使用，尤其是在中、小医院推广，单肺通气可靠。
4.本产品的生产工艺简单，与现行使用的双腔管、各种封堵管比较有价格优势，降低病人医疗费用，具有明显社会效益。
附图说明

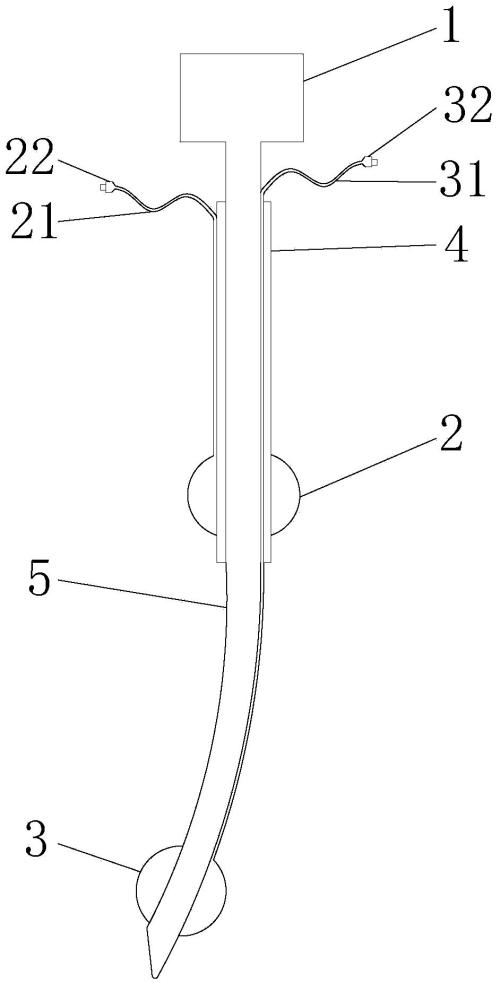

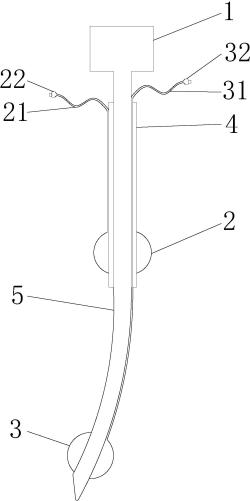

图1为本发明结构示意图。

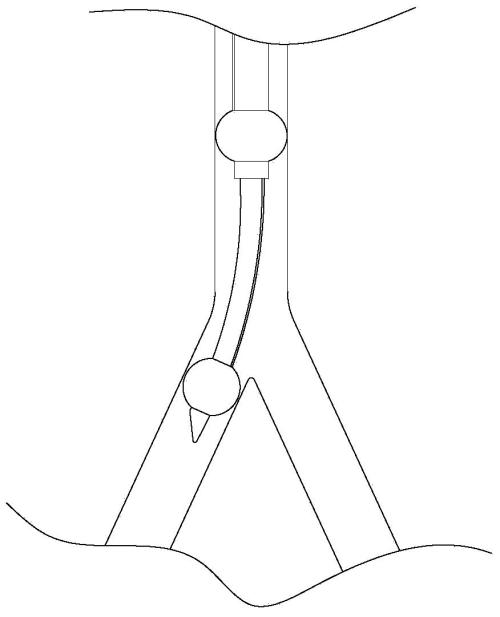

图2为本发明使用时的示意图。

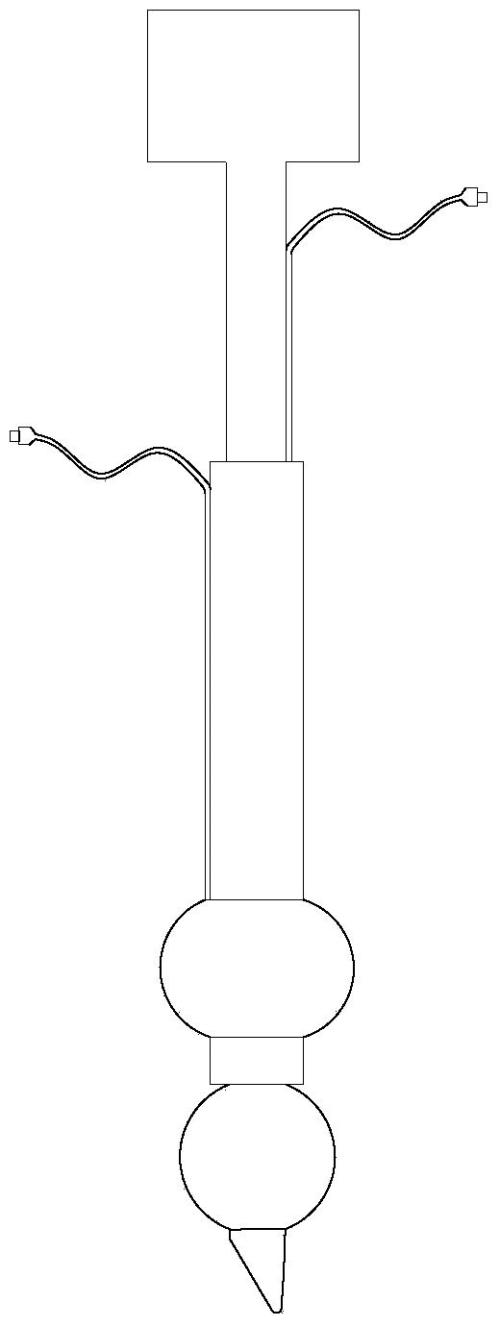

图3为本发明的成品示意图。
具体实施方式
为更好的理解本发明，下面结合附图做进一步说明：
如图1所示，一种可移动气管套管导管，包括短气管套管4、内置气管导管5和气管导管接头1，其中内置气管导管5内置于气管套管4中，并且能够在气管套管4内移动及旋转，内置气管导管5长度大于短气管套管4；所述短气管套管4与内置气管导管5组成一根完整的可移动气管套管导管；内置气管导管5后端端部通过气管导管接头1连接麻醉机螺纹管；内置气管导管5前端经工艺制作成一定弧度，便于向左支气管或右支气管插入。
在短气管套管4前端靠近端部设置有气囊一2，在内置气管导管5前端靠近端部设置有气囊二3；气囊一2通过充气管一21连接充气阀一22，气囊二3通过充气管二31连接充气阀二32。所述充气管一21和充气管二31分别包埋于内置气管导管5和短气管套管4壁内。
在内置气管导管5和短气管套管4外壁上设置有刻度，用于判断短气管套管4进入气管深度，内置气管导管5进入支气管深度。
使用步骤如下:
1.将本发明提供的一种可移动气管套管导管经口腔插入气管，气囊一（2）充气，双肺通气，使用胶带固定短气管套管4。
2.根据手术需要，调整内置气管导管5的弧度方向（左或右）并向前推移至（左或右）支气管，气囊二（2）充气，进行单肺通气；使用胶带将内置气管导管5固定。
3.单肺通气时，气囊一（2）放气，以助不通气一侧肺排气，快速萎陷，达到方便手术的目的。
4.手术结束或术中需要，将内置气管导管5退出支气管至气管进行双肺通气。

说 明 书 附 图


图1

图2

图3
