防坠床手术床护栏

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201610198493.3
申请日：	20160401
申请（专利权）人：	[张铁铮]
地址：	辽宁省沈阳市沈河区文化路83号
发明人：	[张铁铮, 赵石磊, 金强]
主分类号：	A61G13/10
公开（公告）号：	CN105853123A
公开（公告）日：	20160817
代理机构：	沈阳杰克知识产权代理有限公司
代理人：	[杨华]



（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN105853123A （45）授权公告日 20160817



（21）申请号 CN201610198493.3   （22）申请日 20160401   （71）申请人 [张铁铮]   地址 辽宁省沈阳市沈河区文化路83号   （72）发明人 [张铁铮, 赵石磊, 金强]   （74）专利代理机构 沈阳杰克知识产权代理有限公司         代理人 [杨华]
（54）发明名称      防坠床手术床护栏
（57）摘要      本发明涉及一种防坠床手术床护栏，支撑架上端面设有软垫，支撑架外圆周套装有横梁，横梁上套装有可以沿横梁移动的锁紧装置。夹紧机构与手术床沿夹紧，在相邻两个夹紧机构之间放置护板，将捆绑绳通过夹紧机构与患者身体固定，可以加宽床体宽度，同时避免患者从床上跌落。



权 利 要 求 书

1.一种防坠床手术床护栏，其特征在于： 支撑架上端面设有软垫，支撑架外圆周套装有横梁，横梁上套装有可以沿横梁移动的锁紧装置。

2.如权利要求1所述的防坠床手术床护栏，其特征在于：所述的锁紧装置由支座和卡槽组成，支座套装在横梁的外圆周，支座一侧端面固定连接有卡槽。

3.如权利要求2所述的防坠床手术床护栏，其特征在于：所述的支座上设有旋钮，旋钮与横梁接触。

4.如权利要求1或2或3所述的防坠床手术床护栏，其特征在于：所述的横梁上设有锁紧钮，锁紧钮与支架接触。

5.如权利要求2所述的防坠床手术床护栏，其特征在于：所述的卡槽为C字型结构；所述的支座为L型。

6.一种如权利要求1、2、3、4或5中所述的防坠床手术床护栏的应用，其特征在于如下步骤：

1）选取防坠床简易护栏4-6个，将每一个防坠床手术床护栏的卡槽开口处与手术床床沿卡紧；

2）根据需要的宽度旋动每一个防坠床手术床护栏的旋钮，使得支座沿横梁移动，移动方向与支撑架垂直，调整支座与支撑架间距，调整后旋紧旋钮；

3）将护板放在支座与卡槽组成的空腔内，护板横跨手术床一侧的所有支座与卡槽组成的空腔。



说 明 书

防坠床手术床护栏

技术领域

本发明涉及一种防坠床手术床护栏，属于医疗设备技术领域。

背景技术

手术结束时，患者可能在麻醉苏醒期发生术后谵妄或苏醒延迟等不良反应。传统手术床相对窄小，且没有护栏装置，患者可能会跌落床下，将患者抬至转送车进行苏醒，又可能会造成血流动力学剧烈波动而发生心脑血管意外，造成恶性后果。

发明内容

本发明要解决的技术问题是提供一种防坠床手术床护栏，大于一个的夹紧机构与手术床沿夹紧，在相邻两个夹紧机构之间放置护板，将捆绑绳通过夹紧机构与患者身体固定，可以加宽床体宽度，同时避免患者从床上跌落。

为解决以上问题，本发明的具体技术方案如下：一种防坠床手术床护栏，支撑架上端面设有软垫，支撑架外圆周套装有横梁，横梁上套装有可以沿横梁移动的锁紧装置。

所述的锁紧装置由支座和卡槽组成，支座套装在横梁的外圆周，支座一侧端面固定连接有卡槽。

所述的支座上设有旋钮，旋钮与横梁接触。

所述的横梁上设有锁紧钮，锁紧钮与支架接触。

所述的卡槽为C字型结构；所述的支座为L型。

一种所述的防坠床手术床护栏的应用，如下步骤：

1）选取防坠床手术床护栏4-6个，将每一个防坠床简易护栏的卡槽开口处与手术床床沿卡紧；

2）根据需要的宽度旋动每一个防坠床手术床护栏的旋钮，使得支座沿横梁移动，移动方向与支撑架垂直，调整支座与支撑架间距，调整后旋紧旋钮；

3）将护板放在支座与卡槽组成的空腔内，护板横跨手术床一侧的所有支座与卡槽组成的空腔。

本发明带来的有益效果为：大于一个的夹紧机构与手术床沿夹紧，在相邻两个夹紧机构之间放置护板，将捆绑绳通过夹紧机构与患者身体固定，可以加宽床体宽度，同时避免患者从床上跌落。

附图说明

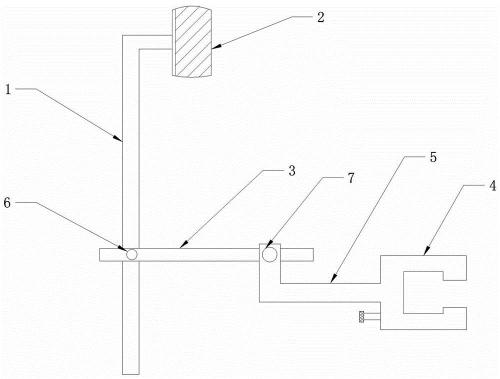

图1为防坠床手术床护栏的结构示意图。

其中，1-支撑架，2-软垫，3-横梁，4-卡槽，5-支座，6-锁紧钮，7-旋钮。

具体实施方式

如图1所示，一种防坠床手术床护栏，支撑架上端面设有软垫，支撑架外圆周套装有横梁，横梁上套装有可以沿横梁移动的锁紧装置。

所述的锁紧装置由支座和卡槽组成，支座套装在横梁的外圆周，支座一侧端面固定连接有卡槽。

所述的支座上设有旋钮，旋钮与横梁接触。

所述的横梁上设有锁紧钮，锁紧钮与支架接触。

所述的卡槽为C字型结构；所述的支座为L型。

一种所述的防坠床简易护栏的应用，如下步骤：

1）选取防坠床手术床护栏4-6个，将每一个防坠床手术床护栏的卡槽开口处与手术床床沿卡紧；

2）根据需要的宽度旋动每一个防坠床手术床护栏的旋钮，使得支座沿横梁移动，移动方向与支撑架垂直，调整支座与支撑架间距，调整后旋紧旋钮；

3）将护板放在支座与卡槽组成的空腔内，护板横跨手术床一侧的所有支座与卡槽组成的空腔。

以上所述的仅是本发明的优选实施例。应当指出，对于本领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以作出若干变型和改进，也应视为属于本发明的保护范围。



说 明 书 附 图



图1
