多点位麻醉注射装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620803728.2
申请日：	20160728
申请（专利权）人：	[山东省文登整骨医院]
地址：	山东省威海市文登区峰山路1号
发明人：	[刘凌燕, 陈小涛, 许芳芳, 董梅清]
主分类号：	A61M19/00
公开（公告）号：	CN207041724U
公开（公告）日：	20180227
代理机构：	威海科星专利事务所
代理人：	[于涛]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207041724U （45）授权公告日 20180227



（21）申请号 CN201620803728.2   （22）申请日 20160728   （73）专利权人 [山东省文登整骨医院]   地址 山东省威海市文登区峰山路1号   （72）发明人 [刘凌燕, 陈小涛, 许芳芳, 董梅清]   （74）专利代理机构 威海科星专利事务所         代理人 [于涛]
（54）实用新型名称      多点位麻醉注射装置
（57）摘要      本实用新型公开了一种多点位麻醉注射装置，包括麻醉壳体、麻醉针和输液管，其特征在于所述麻醉壳体内并列设有至少两个不同容积的单元活塞腔，所述麻醉壳体上设有开关阀、气泵和气泵控制开关，所述单元活塞腔内设有活塞，所述单元活塞腔经活塞隔离成储气腔和储液腔，所述储气腔上端经输气支管、输气管与气泵相连接，所述输气支管上设有开关阀，所述气泵与气泵控制开关相连接，所述气泵控制开关与电源相连接，所述储液腔下端与输液管相连接，所述输液管上设有输液开关，所述输液管下端经插接头与麻醉针相连接，具有结构新颖、操作方便、控制精确、麻醉快捷、避免手术风险等优点。



权 利 要 求 书

1.一种多点位麻醉注射装置，包括麻醉壳体、麻醉针和输液管，其特征在于所述麻醉壳 体内并列设有至少两个不同容积的单元活塞腔，所述麻醉壳体上设有开关阀、气泵和气泵 控制开关，所述单元活塞腔内设有活塞，所述单元活塞腔经活塞隔离成储气腔和储液腔，所 述储气腔上端经输气支管、输气管与气泵相连接，所述输气支管上设有开关阀，所述气泵与 气泵控制开关相连接，所述气泵和气泵控制开关与电源相连接，所述储液腔下端与输液管 相连接，所述输液管上设有输液开关，所述输液管下端经插接头与麻醉针相连接。

2.根据权利要求1所述的一种多点位麻醉注射装置，其特征在于所述单元活塞腔的外 部设有剂量标签。



说 明 书

多点位麻醉注射装置

技术领域

本实用新型涉及医疗器械技术领域，具体地说是一种多点位麻醉注射装置。

背景技术

众所周知，在外科手术过程中，通常都需要进行麻醉剂注射。当需要对患者的多个 位点进行麻醉时，目前多使用传统注射器进行多点位的分别注射，多点麻醉时每个点位的 麻醉剂的注射量一般都比较小，这时医生对每个点位的麻醉剂量的控制就显得尤为重要。 使用传统的注射器进行多点位麻醉，会带来麻醉剂量不易控制的问题，给麻醉医师的操作 带来很大不便，也给患者带来了手术中的风险。

实用新型内容

本实用新型的目的是解决上述现有技术的不足，提供一种结构新颖、操作方便、控 制精确、麻醉快捷、避免手术风险的可连续麻醉的注射装置。

本实用新型解决其技术问题所采用的技术方案是：

一种多点位麻醉注射装置，包括麻醉壳体、麻醉针和输液管，其特征在于所述麻醉 壳体内并列设有至少两个不同容积的单元活塞腔，所述麻醉壳体上设有开关阀、气泵和气 泵控制开关，所述单元活塞腔内设有活塞，所述单元活塞腔经活塞隔离成储气腔和储液腔， 所述储气腔上端经输气支管、输气管与气泵相连接，所述输气支管上设有开关阀，所述气泵 与气泵控制开关相连接，所述气泵控制开关与电源相连接，所述储液腔下端与输液管相连 接，所述输液管上设有输液开关，所述输液管下端经插接头与麻醉针相连接，以利于根据不 同点位的注射剂量选取单元活塞腔下端的麻醉针进行注射，达到操作方便、控制精确、麻醉 快捷的作用。

本实用新型可在单元活塞腔的外部设有剂量标签，以达到控制准确的作用。

本实用新型由于采用上述结构，具有结构新颖、操作方便、控制精确、麻醉快捷、避 免手术风险等优点。

本实用新型适用于多种麻醉方式，尤其适用于两点或多点操作的髂筋膜间隙阻 滞、臂丛神经阻滞硬膜外麻醉或股神经组织麻醉。

附图说明

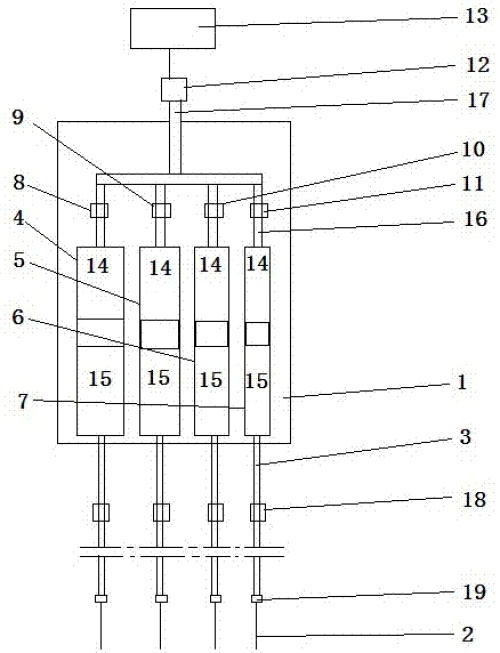

图1是本实用新型的结构示意图。

附图标记：麻醉壳体1、麻醉针2、输液管3、单元活塞腔4、5、6、7、开关阀8、9、10、11、 气泵12、控制器13、储气腔14、储液腔15、输气支管16、输气管17、输液开关18、插接头19。

具体实施方式

下面结合附图对本实用新型进一步说明：

如附图所示，一种多点位麻醉注射装置，包括麻醉壳体1、麻醉针2和输液管3，其特 征在于所述麻醉壳体1内并列设有不同容积的单元活塞腔4、5、6、7，所述麻醉壳体1上设有 开关阀8、9、10、11、气泵12和气泵控制开关13，所述气泵控制开关与电源相连接，所述单元 活塞腔4、5、6、7内均设有活塞，所述单元活塞腔4、5、6、7经活塞隔离成储气腔14和储液腔 15，所述储气腔14上端经输气支管16、输气管17与气泵12相连接，所述输气支管16上设有开 关阀8、9、10、11，所述气泵12与控制开关13和气源相连接，所述储液腔15下端与输液管3相 连接，所述输液管3上设有输液开关18，所述输液管3下端经插接头19与麻醉针2相连接，以 利于根据不同点位的注射剂量选取单元活塞腔下端的麻醉针进行注射，达到操作方便、控 制准确、麻醉快捷的作用。

本实用新型可在单元活塞腔的外部设有剂量标签，以达到控制准确的作用。

临床上使用时，麻醉医师根据患者多点位的不同麻醉剂量，将不同点位的麻醉剂 通过插接头、输液管依次输入到各个储液腔中后，再依次关闭输液开关，麻醉医师麻醉时， 首先将气泵控制开关连接电源，根据麻醉点位的麻醉量A，麻醉医师将标志有麻醉剂量A下 方的麻醉针插入麻醉部位，并同时打开对应的输液开关，再打开气泵控制开关，同时开启开 关阀A，使标志有麻醉剂量A的单元活塞腔内的活塞在在气压的作用下推动储液腔内的麻醉 药沿着输液管下移，并通过麻醉针输入到麻醉部位；接着，麻醉医师再将下一个点位所需要 的麻醉量B下方的麻醉针插入到下一麻醉部位，即打开开关阀9或10或11，使标志有麻醉剂 量B的单元活塞腔内的活塞在在气压的作用下推动储液腔内的麻醉药沿着输液管下移，并 通过麻醉针输入到麻醉部位，同理，根据需要操作其它计量的麻醉针。

本实用新型由于采用上述结构，具有结构新颖、操作方便、控制准确、麻醉快捷、避 免手术风险等优点。

本实用新型适用于多种麻醉方式，尤其适用于两点或多点操作的髂筋膜间隙阻 滞、臂丛神经阻滞硬膜外麻醉或股神经组织麻醉。



说 明 书 附 图

图1
