一种能够随时注入麻醉注射液的导尿管

发布时间：2019/07/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720064677.0
申请日：	20170119
申请（专利权）人：	[马慧]
地址：	陕西省延安市宝塔区百合路18号院32号楼3单元102号
发明人：	[马慧, 蔺广东, 白慧, 李立新, 王浩]
主分类号：	A61M25/10
公开（公告）号：	CN206792787U
公开（公告）日：	20171226
代理机构：	沈阳晨创科技专利代理有限责任公司
代理人：	[任玉龙]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206792787U （45）授权公告日 20171226



（21）申请号 CN201720064677.0   （22）申请日 20170119   （73）专利权人 [马慧]   地址 陕西省延安市宝塔区百合路18号院32号楼3单元102号   （72）发明人 [马慧, 蔺广东, 白慧, 李立新, 王浩]   （74）专利代理机构 沈阳晨创科技专利代理有限责任公司         代理人 [任玉龙]
（54）实用新型名称      一种能够随时注入麻醉注射液的导尿管
（57）摘要      一种能够随时注入麻醉注射液的导尿管，其特征在于：所述的能够随时注入麻醉注射液的导尿管，包括导尿管，打气管，麻醉药液流量控制阀，麻醉注射管，带有小孔的螺旋管，气囊；其中：导尿管的侧面布置有打气管，打气管与布置在导尿管前端的气囊连通；导尿管的管壁上布置有带有小孔的螺旋管，麻醉药液流量控制阀通过麻醉注射管与带有小孔的螺旋管连接。本实用新型的优点：本实用新型所述的能够随时注入麻醉注射液的导尿管，原理结构简单，使用方便，极大地提高了患者导尿后的满意度，降低了患者导尿后的并发症和医务人员的工作量。



权 利 要 求 书

1.一种能够随时注入麻醉注射液的导尿管，其特征在于：所述的能够随时注入麻醉注 射液的导尿管，包括导尿管(1)，打气管(2)，麻醉药液流量控制阀(3)，麻醉注射管(4)，带有 小孔的螺旋管(5)，气囊(6)；

其中：导尿管(1)的侧面布置有打气管(2)，打气管(2)与布置在导尿管(1)前端的气囊 (6)连通；导尿管(1)的管壁上布置有带有小孔的螺旋管(5)，麻醉药液流量控制阀(3)通过 麻醉注射管(4)与带有小孔的螺旋管(5)连接。

2.按照权利要求1所述的能够随时注入麻醉注射液的导尿管，其特征在于：所述的能够 随时注入麻醉注射液的导尿管，还带有防漏套筒(7)；防漏套筒(7)套在导尿管(1)上，能上 下滑动。

3.按照权利要求1所述的能够随时注入麻醉注射液的导尿管，其特征在于：所述的带有 小孔的螺旋管(5)上的小孔开口方向朝外，小孔间距为6～30毫米。

4.按照权利要求1所述的能够随时注入麻醉注射液的导尿管，其特征在于：所述的带有 小孔的螺旋管(5)的螺距为5～15毫米。



说 明 书

一种能够随时注入麻醉注射液的导尿管

技术领域

本实用新型涉及医用辅助装置领域，特别涉及了一种能够随时注入麻醉注射液的 导尿管。

背景技术

导尿管是临床应用广泛的重要医用侵入材料，主要用于经尿道插入膀胱引流尿 液，还用于全身麻醉及椎管麻醉前的准备，危重患者的抢救等等。由于现有的导尿管设计的 缺陷，导致绝大部分患者在导尿后出现烦躁不安，十分强烈的憋尿感，下腹胀痛等不适；少 部分患者因不能忍受这种刺激，自己强行拔出导尿管，带来十分严重的后果。所以消除导尿 后尿管对尿道的刺激显得十分重要，目前减轻导尿后的刺激症状的主要方法是导尿前往尿 道内挤入局部麻醉药。但是数小时后局部麻醉药就失去作用，尿道刺激症状依然存在。

实用新型内容

本实用新型的目的是为了克服上述问题，特提供了一种能够随时注入麻醉注射液 的导尿管。

本实用新型提供了一种能够随时注入麻醉注射液的导尿管，其特征在于：所述的 能够随时注入麻醉注射液的导尿管，包括导尿管1，打气管2，麻醉药液流量控制阀3，麻醉注 射管4，带有小孔的螺旋管5，气囊6；

其中：导尿管1的侧面布置有打气管2，打气管2与布置在导尿管1前端的气囊6连 通；导尿管1的管壁上布置有带有小孔的螺旋管5，麻醉药液流量控制阀3通过麻醉注射管4 与带有小孔的螺旋管5连接。

所述的能够随时注入麻醉注射液的导尿管，还带有防漏套筒7；防漏套筒7套在导 尿管1上，能上下滑动。

所述的带有小孔的螺旋管5上的小孔开口方向朝外，小孔间距为6～30毫米。

所述的带有小孔的螺旋管5的螺距为5～15毫米。

现有的男性导尿管，存在容易脱落和渗漏的问题，使用不方便，给医患双方带来麻 烦。

是在原有的导尿管的橡皮管内埋藏一细螺旋型管道，每隔一定的间距打一细小孔 通向导管外部，细螺旋管道外接患者自控镇痛装置，内加局部麻醉注射液，局部麻醉乳膏或 胶浆。由于局部麻醉药能连续的缓慢的输入尿道而使尿道处于麻醉状态，从而消除了导尿 后尿管对尿道的刺激症状。

本实用新型的优点：

本实用新型所述的能够随时注入麻醉注射液的导尿管，原理结构简单，使用方便， 极大地提高了患者导尿后的满意度，降低了患者导尿后的并发症和医务人员的工作量。

附图说明

下面结合附图及实施方式对本实用新型作进一步详细的说明：

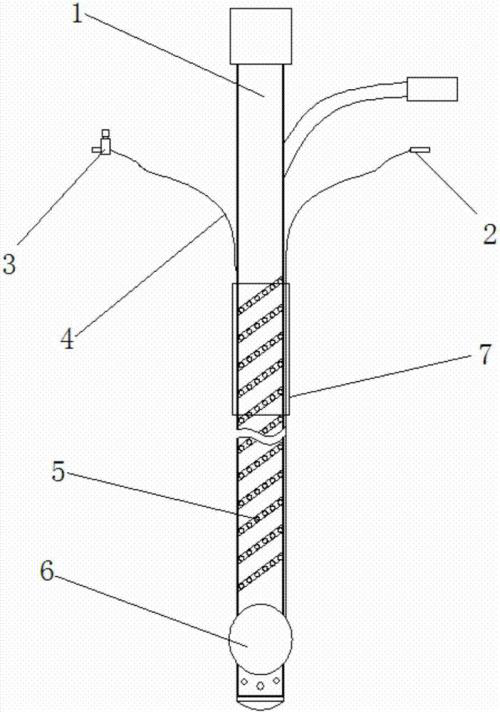

图1为能够随时注入麻醉注射液的导尿管结构示意图。

具体实施方式

实施例1

本实施例提供了一种能够随时注入麻醉注射液的导尿管，其特征在于：所述的能 够随时注入麻醉注射液的导尿管，包括导尿管1，打气管2，麻醉药液流量控制阀3，麻醉注射 管4，带有小孔的螺旋管5，气囊6；

其中：导尿管1的侧面布置有打气管2，打气管2与布置在导尿管1前端的气囊6连 通；导尿管1的管壁上布置有带有小孔的螺旋管5，麻醉药液流量控制阀3通过麻醉注射管4 与带有小孔的螺旋管5连接。

所述的能够随时注入麻醉注射液的导尿管，还带有防漏套筒7；防漏套筒7套在导 尿管1上，能上下滑动。

所述的带有小孔的螺旋管5上的小孔开口方向朝外，小孔间距为30毫米。

所述的带有小孔的螺旋管5的螺距为5毫米。

现有的男性导尿管，存在容易脱落和渗漏的问题，使用不方便，给医患双方带来麻 烦。

是在原有的导尿管的橡皮管内埋藏一细螺旋型管道，每隔一定的间距打一细小孔 通向导管外部，细螺旋管道外接患者自控镇痛装置，内加局部麻醉注射液，局部麻醉乳膏或 胶浆。由于局部麻醉药能连续的缓慢的输入尿道而使尿道处于麻醉状态，从而消除了导尿 后尿管对尿道的刺激症状。

实施例2

本实施例提供了一种能够随时注入麻醉注射液的导尿管，其特征在于：所述的能 够随时注入麻醉注射液的导尿管，包括导尿管1，打气管2，麻醉药液流量控制阀3，麻醉注射 管4，带有小孔的螺旋管5，气囊6；

其中：导尿管1的侧面布置有打气管2，打气管2与布置在导尿管1前端的气囊6连 通；导尿管1的管壁上布置有带有小孔的螺旋管5，麻醉药液流量控制阀3通过麻醉注射管4 与带有小孔的螺旋管5连接。

所述的能够随时注入麻醉注射液的导尿管，还带有防漏套筒7；防漏套筒7套在导 尿管1上，能上下滑动。

所述的带有小孔的螺旋管5上的小孔开口方向朝外，小孔间距为20毫米。

所述的带有小孔的螺旋管5的螺距为10毫米。

现有的男性导尿管，存在容易脱落和渗漏的问题，使用不方便，给医患双方带来麻 烦。

是在原有的导尿管的橡皮管内埋藏一细螺旋型管道，每隔一定的间距打一细小孔 通向导管外部，细螺旋管道外接患者自控镇痛装置，内加局部麻醉注射液，局部麻醉乳膏或 胶浆。由于局部麻醉药能连续的缓慢的输入尿道而使尿道处于麻醉状态，从而消除了导尿 后尿管对尿道的刺激症状。

实施例3

本实施例提供了一种能够随时注入麻醉注射液的导尿管，其特征在于：所述的能 够随时注入麻醉注射液的导尿管，包括导尿管1，打气管2，麻醉药液流量控制阀3，麻醉注射 管4，带有小孔的螺旋管5，气囊6；

其中：导尿管1的侧面布置有打气管2，打气管2与布置在导尿管1前端的气囊6连 通；导尿管1的管壁上布置有带有小孔的螺旋管5，麻醉药液流量控制阀3通过麻醉注射管4 与带有小孔的螺旋管5连接。

所述的能够随时注入麻醉注射液的导尿管，还带有防漏套筒7；防漏套筒7套在导 尿管1上，能上下滑动。

所述的带有小孔的螺旋管5上的小孔开口方向朝外，小孔间距为6毫米。

所述的带有小孔的螺旋管5的螺距为15毫米。

现有的男性导尿管，存在容易脱落和渗漏的问题，使用不方便，给医患双方带来麻 烦。

是在原有的导尿管的橡皮管内埋藏一细螺旋型管道，每隔一定的间距打一细小孔 通向导管外部，细螺旋管道外接患者自控镇痛装置，内加局部麻醉注射液，局部麻醉乳膏或 胶浆。由于局部麻醉药能连续的缓慢的输入尿道而使尿道处于麻醉状态，从而消除了导尿 后尿管对尿道的刺激症状。



说 明 书 附 图

图1
