一种股沟处麻醉用药装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201621084550.7
申请日：	20160927
申请（专利权）人：	[盛亚非]
地址：	山东省烟台市莱州市人民医院麻醉科
发明人：	[盛亚非]
主分类号：	A61M35/00
公开（公告）号：	CN206342794U
公开（公告）日：	20170721
代理机构：	深圳市六加知识产权代理有限公司
代理人：	[宋建平]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206342794U （45）授权公告日 20170721



（21）申请号 CN201621084550.7   （22）申请日 20160927   （73）专利权人 [盛亚非]   地址 山东省烟台市莱州市人民医院麻醉科   （72）发明人 [盛亚非]   （74）专利代理机构 深圳市六加知识产权代理有限公司         代理人 [宋建平]
（54）实用新型名称      一种股沟处麻醉用药装置
（57）摘要      本实用新型涉及一种麻醉用具，尤其涉及一种股沟处麻醉用药装置。它包括基板、橡胶头、蓄水无菌棉、吸水无菌棉和用药棉，所述基板为前薄后厚的塑胶板，所述基板底部从前到后依次设有橡胶头、蓄水无菌棉、吸水无菌棉和用药棉，所述橡胶头、蓄水无菌棉、吸水无菌棉和用药棉侧视状态下其底部呈一条连续的弧线；所述蓄水无菌棉内吸附有纯净水，所述用药棉内吸附有利多卡因软膏。依次设有橡胶头、蓄水无菌棉、吸水无菌棉和用药棉，分别具有撑开、清洗、干燥和用药的功能，一次性将用药的必要工作都完成，提高了用药效率而且外形与股沟贴合，用药效果较佳。



权 利 要 求 书

1.一种股沟处麻醉用药装置，其特征在于：它包括基板、橡胶头、蓄水无菌棉、吸水无菌 棉和用药棉，所述基板为前薄后厚的塑胶板，所述基板底部从前到后依次设有橡胶头、蓄水 无菌棉、吸水无菌棉和用药棉，其中蓄水无菌棉和吸水无菌棉之间通过塑料膜隔绝，所述橡 胶头、蓄水无菌棉、吸水无菌棉和用药棉的截面均呈等腰三角形，所述橡胶头、蓄水无菌棉、 吸水无菌棉和用药棉侧视状态下其底部呈一条连续的弧线；

所述蓄水无菌棉内吸附有纯净水，所述用药棉内吸附有利多卡因软膏。

2.根据权利要求1所述股沟处麻醉用药装置，其特征在于：所述基板顶部设有手柄，便 于操作。

3.根据权利要求1所述股沟处麻醉用药装置，其特征在于：所述蓄水无菌棉外表面粘附 有易撕膜，所述麻醉用药装置整个装置采用真空膜包裹。

4.根据权利要求1所述股沟处麻醉用药装置，其特征在于：所述橡胶头两侧表面粘附有 无菌棉絮。

5.根据权利要求1所述股沟处麻醉用药装置，其特征在于：所述蓄水无菌棉、吸水无菌 棉和用药棉所采用的材料为硬质海绵。



说 明 书

一种股沟处麻醉用药装置

【技术领域】

本实用新型涉及一种麻醉用具，尤其涉及一种股沟处麻醉用药装置。

【背景技术】

在部分外科手术或者皮肤科治疗中需要进行皮肤的局部麻醉。例如在激光除痔前 一般会在皮肤涂覆利多卡因软膏进行局部麻醉，以便手术的顺利进行。

现有的皮肤表面麻醉用药手段较为原始，主要采用无菌棉签涂覆。现有技术手段 的局限在于：当某些特殊部位，例如股沟需要用药时，需要医护人员一手撑开股沟另一手麻 醉用药。用时较长且遇上肥胖病人时更加难以操作。

【实用新型内容】

本实用新型要解决的技术问题是如何便于快速的对股沟进行麻醉用药。

为解决上述技术问题，本实用新型提供以下技术方案

本实用新型提供一种股沟处麻醉用药装置，其特征在于：它包括基板、橡胶头、蓄 水无菌棉、吸水无菌棉和用药棉，所述基板为前薄后厚的塑胶板，所述基板底部从前到后依 次设有橡胶头、蓄水无菌棉、吸水无菌棉和用药棉，其中蓄水无菌棉和吸水无菌棉之间通过 塑料膜隔绝，所述橡胶头、蓄水无菌棉、吸水无菌棉和用药棉的截面均呈等腰三角形，所述 橡胶头、蓄水无菌棉、吸水无菌棉和用药棉侧视状态下其底部呈一条连续的弧线；

所述蓄水无菌棉内吸附有纯净水，所述用药棉内吸附有利多卡因软膏。

在一些实施例中，所述基板顶部设有手柄，便于操作。

在一些实施例中，所述蓄水无菌棉外表面粘附有易撕膜，所述麻醉用药装置整个 装置采用真空膜包裹，易撕膜的作用是防止漏水，真空膜的作用是防外界污染。

在一些实施例中，所述橡胶头两侧表面粘附有无菌棉絮，其作用是提高橡胶头的 摩擦力，起到清洁股沟处皮肤的作用。

在一些实施例中，所述蓄水无菌棉、吸水无菌棉和用药棉所采用的材料为硬质海 绵，硬质海绵：主要由聚氨脂海绵(软质和硬质)、仿聚脂海绵、MR网绵、再生海绵和乱孔海绵 等加工制成，其作用是提高整体硬度，适合本装置贴合并插入股沟。

本实用新型的使用方法：

1)将真空膜和易撕膜去除；

2)手指捏住手柄；

3)让病人趴在床上双腿稍张开；

4)将橡皮头朝病人头部方向，将用药棉朝病人阴部方向，整个装置位于病人股沟 上方；

5)快速向下插入股沟并匀速向病人头部方向移动直至用药棉离开股沟。

本实用新型的有益效果在于，依次设有橡胶头、蓄水无菌棉、吸水无菌棉和用药 棉，分别具有撑开、清洗、干燥和用药的功能，一次性将用药的必要工作都完成，提高了用药 效率而且外形与股沟贴合，用药效果较佳。

【附图说明】

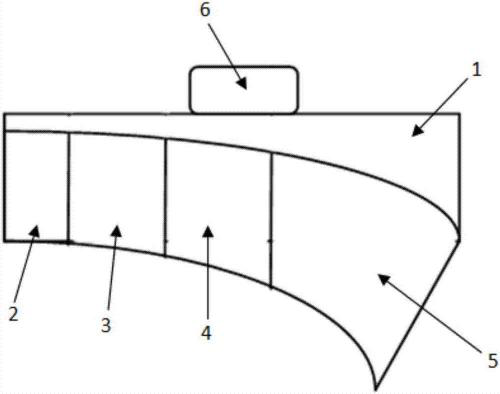

图1为本实用新型的结构示意图；

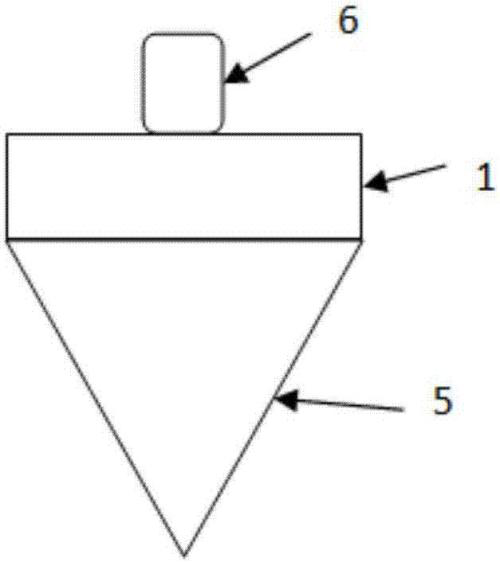

图2为本实用新型的后视图。

附图标记：1、基板；2、橡胶头；3、蓄水无菌棉；4、吸水无菌棉；5、用药棉；6、手柄。

【具体实施方式】

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施 例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本 实用新型，并不用于限定本实用新型。

实施例1

如图1所示，一种股沟处麻醉用药装置，它包括基板1、橡胶头2、蓄水无菌棉3、吸水 无菌棉4和用药棉5，所述基板1为前薄后厚的塑胶板，所述基板1底部从前到后依次设有橡 胶头2、蓄水无菌棉3、吸水无菌棉4和用药棉5，其中蓄水无菌棉3和吸水无菌棉4之间通过塑 料膜隔绝，所述橡胶头2、蓄水无菌棉3、吸水无菌棉4和用药棉5的截面均呈等腰三角形，所 述橡胶头2、蓄水无菌棉3、吸水无菌棉4和用药棉5侧视状态下其底部呈一条连续的弧线；

所述蓄水无菌棉3内吸附有纯净水，所述用药棉5内吸附有利多卡因软膏。

实施例2

如图2所示，所述基板1顶部设有手柄6，便于操作。

实施例3

所述蓄水无菌棉3外表面粘附有易撕膜，所述麻醉用药装置整个装置采用真空膜 包裹，易撕膜的作用是防止漏水，真空膜的作用是防外界污染。

实施例4

所述橡胶头2两侧表面粘附有无菌棉絮，其作用是提高橡胶头2的摩擦力，起到清 洁股沟处皮肤的作用。

实施例5

所述蓄水无菌棉3、吸水无菌棉4和用药棉5所采用的材料为硬质海绵，硬质海绵： 主要由聚氨脂海绵(软质和硬质)、仿聚脂海绵、MR网绵、再生海绵和乱孔海绵等加工制成， 其作用是提高整体硬度，适合本装置贴合并插入股沟。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本 实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型 的保护范围之内。上述任意一个实施例在不冲突的情况下可以任意组合。



说 明 书 附 图

图1

图2
