一种可以显示麻醉浓度的麻醉针管

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720236400.1
申请日：	20170313
申请（专利权）人：	[方华]
地址：	贵州省贵阳市南明区宝山南路1号
发明人：	[方华, 章建平, 刘冲, 章放香, 杨淼]
主分类号：	A61M5/178
公开（公告）号：	CN207370945U
公开（公告）日：	20180518
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207370945U （45）授权公告日 20180518



（21）申请号 CN201720236400.1   （22）申请日 20170313   （73）专利权人 [方华]   地址 贵州省贵阳市南明区宝山南路1号   （72）发明人 [方华, 章建平, 刘冲, 章放香, 杨淼]   （74）专利代理机构         代理人
（54）实用新型名称      一种可以显示麻醉浓度的麻醉针管
（57）摘要      本实用新型公开了一种可以显示麻醉浓度的麻醉针管，包括检测针管本体和浓度检测仪，检测针管本体与浓度检测仪通过检测连接管相连接，检测针管本体上设置有透明套管，透明套管的一端设置有取样针头，透明套管的一侧设置有吸取针筒，吸取针筒的一端设置有密封圈，密封圈的一侧设置有取样口，检测连接管上设置有样品吸取器。本实用新型所达到的有益效果是：该装置是一种可以显示麻醉浓度的麻醉针管，可有效的提高针管的实用性以及便捷性，在使用麻醉药品时可直接通过麻醉针管就可以抽取出麻醉药品样品进行检测浓度，通过检测装置检测完后就可以知道麻醉药品的浓度了，节约了大量的检测时间，提高工作效率，本设备合理简单，实用性强。



权 利 要 求 书

1.一种可以显示麻醉浓度的麻醉针管，包括检测针管本体(1)和浓度检测仪(8)，所述 检测针管本体(1)与浓度检测仪(8)通过检测连接管(6)相连接，其特征在于，所述检测针管 本体(1)上设置有透明套管(2)，所述透明套管(2)的一端设置有取样针头(10)，所述透明套 管(2)的一侧设置有吸取针筒(5)，所述吸取针筒(5)的一端设置有密封圈(3)，所述密封圈 (3)的一侧设置有取样口(4)，所述检测连接管(6)上设置有样品吸取器(7)。
2.根据权利要求1所述的一种可以显示麻醉浓度的麻醉针管，其特征在于，所述浓度检 测仪(8)上设置有控制显示面板(9)。
3.根据权利要求1所述的一种可以显示麻醉浓度的麻醉针管，其特征在于，所述吸取针 筒(5)与透明套管(2)活动套接。
4.根据权利要求1所述的一种可以显示麻醉浓度的麻醉针管，其特征在于，所述取样口 (4)与检测连接管(6)通过吸取针筒(5)相连通。

说 明 书

一种可以显示麻醉浓度的麻醉针管
技术领域
本实用新型涉及一种麻醉针管，具体涉及一种可以显示麻醉浓度的麻醉针管。
背景技术
注射器针管是一种常见的医疗用具，早在15世纪，意大利人卡蒂内尔就提出注射 器针管的原理，由前端带有小孔的针筒以及与之匹配的活塞芯杆组成，主要用以注射药液 或抽液，注射器针管也可以用于医疗设备、容器、如有些色谱法中的科学仪器穿过橡胶隔膜 注射，将气体注射到血管中将会导致空气栓塞，从注射器针管中去除空气以避免栓塞的办 法是将注射器针管倒置、轻轻敲打、然后在注射到血流之前挤出一点儿液体，在一些精度而 不是病菌首要考虑问题的场合，如定量化学分析中，由于玻璃注射器针管的误差较小、推杆 移动平滑所以仍在使用，一般使用2毫升、5毫升、10毫升或20毫升注射器针管，偶用50毫升 或100毫升，皮内注射则用1毫升注射器针管，注射器针管针筒可以是塑料也可以是玻璃制 成的，并且通常上面都有表示注射器针管中液体体积的刻度指示，玻璃注射器针管可以用 高压灭菌器进行消毒，但是因为塑料注射器针管的处理成本较低，所以现代医疗注射器针 管多数是用塑料制成的，这也进一步减小了血液传播疾病的风险，在现有麻醉针管的技术 条件下，在针管使用的实用性以及便捷性上依然存在很多不足之处，在应用上依然存在很 多不足，在麻醉药品需要使用时都需事先进行浓度调试与检测，如不对麻醉浓度进行严格 的标准进行检测，容易发生安全事故，影响使用者的安全健康，使用前需先进行调配，调配 完毕后需进行检测，但对麻醉药品进行浓度检测需进行复制的检测过程，检测完毕后才能 进行运用，浪费大量工作时间，影响工作效率，十分不便。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种可以显示麻醉浓度的麻 醉针管，从而解决上述问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供了一种可以显示麻醉浓度的麻醉针管，包括检测针管本体和浓度 检测仪，所述检测针管本体与浓度检测仪通过检测连接管相连接，所述检测针管本体上设 置有透明套管，所述透明套管的一端设置有取样针头，所述透明套管的一侧设置有吸取针 筒，所述吸取针筒的一端设置有密封圈，所述密封圈的一侧设置有取样口，所述检测连接管 上设置有样品吸取器。
作为本实用新型的一种优选技术方案，所述浓度检测仪上设置有控制显示面板。
作为本实用新型的一种优选技术方案，所述吸取针筒与透明套管活动套接。
作为本实用新型的一种优选技术方案，所述取样口与检测连接管通过吸取针筒相 连通。
本实用新型所达到的有益效果是：该装置是一种可以显示麻醉浓度的麻醉针管， 可有效的提高针管的实用性以及便捷性，弥补应用上的一些不足，在使用麻醉药品时可直 接通过麻醉针管就可以抽取出麻醉药品样品进行检测浓度，通过检测装置检测完后就可以 知道麻醉药品的浓度了，节约了大量的检测时间，减少了人为劳动力，提高工作效率，同时 设备方便进行拆分与安装，操作十分便捷，本设备合理简单，实用性强。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用 新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：
图1是本实用新型的整体结构示意图；
图中：1、检测针管本体；2、透明套管；3、密封圈；4、取样口；5、吸取针筒；6、检测连 接管；7、样品吸取器；8、浓度检测仪；9、控制显示面板；10、取样针头。
具体实施方式
以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优 选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
实施例1
如图1所示，本实用新型提供一种可以显示麻醉浓度的麻醉针管，包括检测针管本 体1和浓度检测仪8，检测针管本体1与浓度检测仪8通过检测连接管6相连接，检测针管本体 1上设置有透明套管2，透明套管2的一端设置有取样针头10，透明套管2的一侧设置有吸取 针筒5，吸取针筒5的一端设置有密封圈3，密封圈3的一侧设置有取样口4，检测连接管6上设 置有样品吸取器7。
浓度检测仪8上设置有控制显示面板9，可在控制显示面板9上查看检测的浓度，可 进行控制查看，操作简单，十分便捷。
吸取针筒5与透明套管2活动套接，通过吸取针筒5与透明套管2可进行吸附麻醉药 品，方便进行检测，十分便捷，实用性强。
取样口4与检测连接管6通过吸取针筒5相连通，通过取样口4对吸取的麻醉药品进 行取样，通过检测连接管6输入到检测装置当中。
该装置是一种可以显示麻醉浓度的麻醉针管，在使用的时候，通过取样针头10扎 入准备进行取样，通过拉伸吸取针筒5将麻醉药品抽取到透明套管2当中，设置的密封圈3可 有效将内部空气密封，使吸取效果更好，将液体移动至取样口4处，通过样品吸取器7将麻醉 药品进行吸附至浓度检测仪8当中，通过浓度检测仪8进行检测，检测结果会通过控制显示 面板9进行显示，可查看相应浓度结果，十分的便捷实用。
本实用新型所达到的有益效果是：该装置是一种可以显示麻醉浓度的麻醉针管， 可有效的提高针管的实用性以及便捷性，弥补应用上的一些不足，在使用麻醉药品时可直 接通过麻醉针管就可以抽取出麻醉药品样品进行检测浓度，通过检测装置检测完后就可以 知道麻醉药品的浓度了，节约了大量的检测时间，减少了人为劳动力，提高工作效率，同时 设备方便进行拆分与安装，操作十分便捷，本设备合理简单，实用性强。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本 实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员 来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征 进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均 应包含在本实用新型的保护范围之内。

说 明 书 附 图

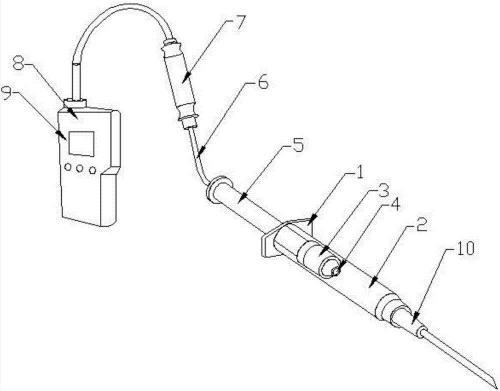

图1
