定速麻醉呼吸面罩

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201620170247.2
申请日：	20160226
申请（专利权）人：	[肖建民]
地址：	山东省德州市宁津县康平路38号宁津县人民医院麻醉科
发明人：	[肖建民]
主分类号：	A61M16/04
公开（公告）号：	CN205434628U
公开（公告）日：	20160810
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205434628U （45）授权公告日 20160810



（21）申请号 CN201620170247.2   （22）申请日 20160226   （73）专利权人 [肖建民]   地址 山东省德州市宁津县康平路38号宁津县人民医院麻醉科   （72）发明人 [肖建民]   （74）专利代理机构         代理人
（54）实用新型名称      定速麻醉呼吸面罩
（57）摘要      定速麻醉呼吸面罩，属于医疗用具技术领域。本实用新型的技术方案是：包括呼吸面罩主体，在呼吸面罩主体下侧设有定速控制管，定速控制管下侧设有承接固定管，承接固定管下侧设有麻醉管接口，定速控制管上设有显示器，显示器下侧设有紧急停止阀、速率调节旋钮和电源开关，电源开关右侧设有充电插孔，充电插孔上设有活动充电插头，定速控制管内设有定速控制板，定速控制板内设有储蓄电池，定速控制板中间设有中间流通管。本实用新型功能齐全，使用方便，在对患者进行全身麻醉时，科学合理，简单实用，快捷方便，健康有效，大大减小了医务人员的工作难度。



权 利 要 求 书

1.定速麻醉呼吸面罩，包括呼吸面罩主体(1)，其特征是：在 呼吸面罩主体(1)下侧设有定速控制管(2)，定速控制管(2)下 侧设有承接固定管(3)，承接固定管(3)下侧设有麻醉管接口(4)， 定速控制管(2)上设有显示器(5)，显示器(5)下侧设有紧急停 止阀(6)、速率调节旋钮(7)和电源开关(8)，电源开关(8)右 侧设有充电插孔(9)，充电插孔(9)上设有活动充电插头(10)， 活动充电插头(10)上设有电源线(11)，电源线(11)上设有变压 器(12)和电源插头(13)，定速控制管(2)内设有定速控制板(14)， 定速控制板(14)内设有储蓄电池(15)，定速控制板(14)中间设 有中间流通管(16)，中间流通管(16)下侧设有流通管入口(17)， 流通管入口(17)上侧设有速率感应器(18)，中间流通管(16)上 侧设有流通管出口(19)，流通管出口(19)上侧设有开合闸刀(20)， 开合闸刀(20)左右两侧设有控制电动机(21)，定速控制管(2) 上侧设有定速流出口(22)，定速流出口(22)上侧设有定速流出管 (23)，定速流出管(23)外侧设有外置螺纹(24)，定速流出管(23) 上侧设有麻醉软管接头(25)，麻醉软管接头(25)下侧设有固定连 接壁(26)，固定连接壁(26)内设有内置螺纹(27)，麻醉软管接 头(25)上侧设有软管固定管(28)，软管固定管(28)上侧设有麻 醉软管(29)，麻醉软管(29)上侧设有呼吸面罩接头(30)，呼吸 面罩接头(30)上侧设有呼吸面罩主体(1)，呼吸面罩主体(1)左 侧设有嘴部出气孔(31)，呼吸面罩主体(1)右侧设有鼻部出气孔 (32)，呼吸面罩主体(1)上设有松紧带固定块(33)，松紧带固 定块(33)上设有松紧固定带(34)，呼吸面罩主体(1)内设有鼻 管固定口(35)，鼻管固定口(35)内设有鼻内导气管(36)，呼吸 面罩主体(1)左侧设有下巴承接垫(37)，呼吸面罩主体(1)右侧 设有鼻部包覆垫(38)。
2.根据权利要求1所述定速麻醉呼吸面罩，其特征在于：所述 呼吸面罩主体(1)内侧设有废气过滤膜(39)。
3.根据权利要求1所述定速麻醉呼吸面罩，其特征在于：所述 显示器(5)外侧设有显示器固定框(40)。
4.根据权利要求1所述定速麻醉呼吸面罩，其特征在于：所述 鼻内导气管(36)上设有固定卫生棉(41)。

说 明 书

定速麻醉呼吸面罩
技术领域：本实用新型属于医疗用具技术领域，具体地讲是一种 定速麻醉呼吸面罩。
背景技术：一般全身麻醉需要通过吸入的方式来进行，所以在对 患者进行全身麻醉时，必不可少的一个医疗用具就是呼吸面罩，而呼 吸面罩的选择尤为重要，现在使用的呼吸面罩存在很多的不足之处， 其一出气孔太单一，不利于患者呼吸通畅，其二，不能定速输出麻醉 药剂，流速快时，容易造成不必要的浪费，流速慢时，又会降低麻醉 效率，长此以往，大大增加了医务人员的工作难度。
发明内容：本实用新型的目的是提供一种在对患者进行全身麻 醉时，科学合理，简单实用，快捷方便，高效实用的定速麻醉呼吸面 罩。
本实用新型的技术方案是：包括呼吸面罩主体，在呼吸面罩主体 下侧设有定速控制管，定速控制管下侧设有承接固定管，承接固定管 下侧设有麻醉管接口，定速控制管上设有显示器，显示器下侧设有紧 急停止阀、速率调节旋钮和电源开关，电源开关右侧设有充电插孔， 充电插孔上设有活动充电插头，活动充电插头上设有电源线，电源线 上设有变压器和电源插头，定速控制管内设有定速控制板，定速控制 板内设有储蓄电池，定速控制板中间设有中间流通管，中间流通管下 侧设有流通管入口，流通管入口上侧设有速率感应器，中间流通管上 侧设有流通管出口，流通管出口上侧设有开合闸刀，开合闸刀左右两 侧设有控制电动机，定速控制管上侧设有定速流出口，定速流出口上 侧设有定速流出管，定速流出管外侧设有外置螺纹，定速流出管上侧 设有麻醉软管接头，麻醉软管接头下侧设有固定连接壁，固定连接壁 内设有内置螺纹，麻醉软管接头上侧设有软管固定管，软管固定管上 侧设有麻醉软管，麻醉软管上侧设有呼吸面罩接头，呼吸面罩接头上 侧设有呼吸面罩主体，呼吸面罩主体左侧设有嘴部出气孔，呼吸面罩 主体右侧设有鼻部出气孔，呼吸面罩主体上设有松紧带固定块，松紧 带固定块上设有松紧固定带，呼吸面罩主体内设有鼻管固定口，鼻管 固定口内设有鼻内导气管，呼吸面罩主体左侧设有下巴承接垫，呼吸 面罩主体右侧设有鼻部包覆垫。
作为优选，所述呼吸面罩主体内侧设有废气过滤膜。
作为优选，所述显示器外侧设有显示器固定框。
作为优选，所述鼻内导气管上设有固定卫生棉。
本实用新型的有益效果是：本实用新型功能齐全，使用方便，在 对患者进行全身麻醉时，科学合理，简单实用，快捷方便，健康有效， 大大减小了医务人员的工作难度。
附图说明：

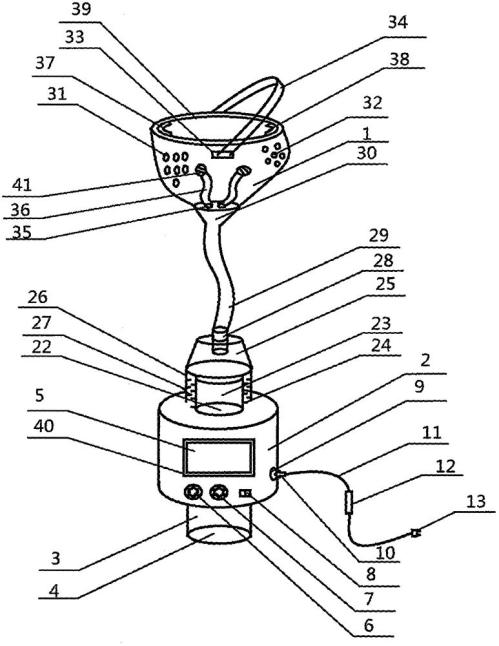

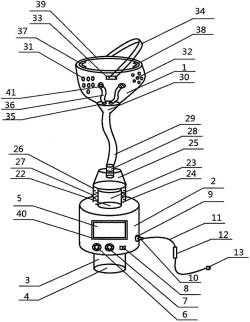

附图1为本实用新型整体结构示意图。

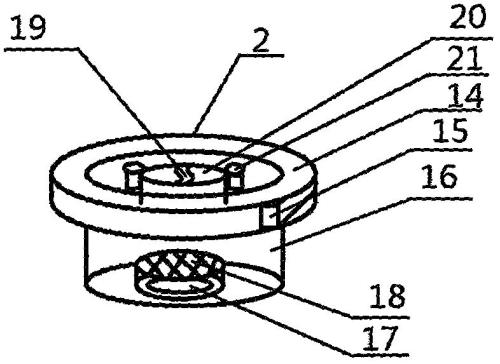

附图2为本实用新型定速控制管结构示意图。
图中1、呼吸面罩主体，2、定速控制管，3、承接固定管，4、 麻醉管接口，5、显示器，6、紧急停止阀，7、速率调节旋钮，8、电 源开关，9、充电插孔，10、活动充电插头，11、电源线，12、变压 器，13、电源插头，14、定速控制板，15、储蓄电池，16、中间流通 管，17、流通管入口，18、速率感应器，19、流通管出口，20、开合 闸刀，21、控制电动机，22、定速流出口，23、定速流出管，24、外 置螺纹，25、麻醉软管接头，26、固定连接壁，27、内置螺纹，28、 软管固定管，29、麻醉软管，30、呼吸面罩接头，31、嘴部出气孔， 32、鼻部出气孔，33、松紧带固定块，34、松紧固定带，35、鼻管固 定口，36、鼻内导气管，37、下巴承接垫，38、鼻部包覆垫，39、废 气过滤膜，40、显示器固定框，41、固定卫生棉。
具体实施方式：包括呼吸面罩主体1，在呼吸面罩主体1下侧设 有定速控制管2，定速控制管2下侧设有承接固定管3，承接固定管 3下侧设有麻醉管接口4，定速控制管2上设有显示器5，显示器5 下侧设有紧急停止阀6、速率调节旋钮7和电源开关8，电源开关8 右侧设有充电插孔9，充电插孔9上设有活动充电插头10，活动充电 插头10上设有电源线11，电源线11上设有变压器12和电源插头13， 定速控制管2内设有定速控制板14，定速控制板14内设有储蓄电池 15，定速控制板14中间设有中间流通管16，中间流通管16下侧设 有流通管入口17，流通管入口17上侧设有速率感应器18，中间流通 管16上侧设有流通管出口19，流通管出口19上侧设有开合闸刀20， 开合闸刀20左右两侧设有控制电动机21，定速控制管2上侧设有定 速流出口22，定速流出口22上侧设有定速流出管23，定速流出管 23外侧设有外置螺纹24，定速流出管23上侧设有麻醉软管接头25， 麻醉软管接头25下侧设有固定连接壁26，固定连接壁26内设有内 置螺纹27，麻醉软管接头25上侧设有软管固定管28，软管固定管 28上侧设有麻醉软管29，麻醉软管29上侧设有呼吸面罩接头30， 呼吸面罩接头30上侧设有呼吸面罩主体1，呼吸面罩主体1左侧设 有嘴部出气孔31，呼吸面罩主体1右侧设有鼻部出气孔32，呼吸面 罩主体1上设有松紧带固定块33，松紧带固定块33上设有松紧固定 带34，呼吸面罩主体1内设有鼻管固定口35，鼻管固定口35内设有 鼻内导气管36，呼吸面罩主体1左侧设有下巴承接垫37，呼吸面罩 主体1右侧设有鼻部包覆垫38。在对患者进行全身麻醉时，医务人 员需要提前将活动充电插头10插在充电插孔9内，然后插上电源插 头13为本实用新型供电，充电完毕后拔下活动充电插头10和电源插 头13，然后将定速流出管23与麻醉软管接头25旋转连接，再将承 接固定管3下侧的麻醉管接口4与麻醉机连接，然后将呼吸面罩主体 1戴在患者嘴部，吧鼻内导气管36置入患者鼻孔内，然后将下巴承 接垫37对准患者下巴，鼻部包覆垫38对准患者的鼻梁，再将松紧固 定带34固定好，然后打开电源开关8，观察显示器5显示的麻醉速 率，调节速率调节旋钮7到一个合适的数值，当出现突发状况时，可 以点击紧急停止阀6，可以终止麻醉。
作为优选，所述呼吸面罩主体1内侧设有废气过滤膜39。这样 设置，可以过滤废气，防止细菌排放在空气中。
作为优选，所述显示器5外侧设有显示器固定框40。这样设置， 可以防止零件脱落损坏，影响使用。
作为优选，所述鼻内导气管36上设有固定卫生棉41。这样设置， 可以使得本实用新型在使用时更加卫生，更加合理。

说 明 书 附 图

图1

图2
