麻醉液管快速固定装置
申请号: |
CN201520787569.7 |
申请日: |
20151012 |
申请(专利权)人: |
[陆阳春] |
地址: |
湖北省黄冈市黄州区人民医院麻醉科中环路 |
发明人: |
[陆阳春] |
主分类号: |
A61M25/02 |
公开(公告)号: |
CN205031716U |
公开(公告)日: |
20160217 |
代理机构: |
|
代理人: |
|
(19)中华人民共和国国家知识产权局 |
||
|
|
|
(12)实用新型专利 |
||
(10)授权公告号 CN205031716U (45)授权公告日 20160217 |
(21)申请号 CN201520787569.7
(22)申请日 20151012
(73)专利权人 [陆阳春]
地址 湖北省黄冈市黄州区人民医院麻醉科中环路
(72)发明人 [陆阳春]
(74)专利代理机构
代理人 |
|
(54)实用新型名称 麻醉液管快速固定装置 |
|
(57)摘要 本实用新型公开了一种麻醉液管快速固定装置,所述的麻醉液管快速固定装置包含一固定框架和一锁止凸块,所述的锁止凸块可拆卸地与所述的固定框架相连接。本实用新型的麻醉液管快速固定装置具有以下优点:使用时,使用者可以将固定框架和锁止凸块分别置于病床栏杆的两侧,并将锁止横条分别挤入锁止槽口内即可,这样整个固定装置就牢固地固定到了病床栏杆上。这样,使用者就可以将麻醉液管卡入到交错设置的锁止扣片内,使得麻醉液管置于锁止空腔内即可。由于麻醉液管被限制在锁止空腔内,有效防止麻醉液管的脱落和移位,有效提高了麻醉的安全性,实用性强。 |
权 利 要 求 书 |
1.一种麻醉液管快速固定装置,其特征在于,所述的麻醉液管快速固定装置(1)包含一固定框架(2)和一锁止凸块(3),所述的锁止凸块(3)可拆卸地与所述的固定框架(2)相连接,所述的固定框架(2)包含一对纵向设置的框架基板(21),所述的框架基板(21)的底部分别设有一向内突出的锁止突出(22),所述的锁止突出(22)的底部之间设有一“U”字型的固定弧槽(23),所述的框架基板(21)的顶部分别设有一向外突出的固定折翼(24),所述的框架基板(21)上分别设有一锁止槽口(211),所述的锁止凸块(3)包含一锁止基板(31),所述的锁止基板(31)的底部分别设有一弧形的锁止弧面(32),所述的锁止基板(31)的上表面上设有一锁止空腔(33),所述的锁止空腔(33)的两侧边缘分别设有一由交错设置的锁止扣片(34)组成的锁止扣片阵列,所述的锁止基板(31)的两侧分别设有一锁止横条(35),所述的锁止横条(35)与所述的锁止槽口(211)相配合。
2.根据权利要求1所述的麻醉液管快速固定装置,其特征在于,所述的固定框架(2)和锁止凸块(3)均为塑料一体成型。
说 明 书 |
麻醉液管快速固定装置
技术领域
本实用新型涉及一种医用护具,更确切地说,是一种麻醉液管快速固定装置。
背景技术
在麻醉过程中,医护人员需要将麻醉液管固定在患者的手臂上,然后注入麻醉液。由于麻醉液管容易被患者带动而脱落,或者被患者压迫,影响麻醉的安全性。
实用新型内容
本实用新型主要是解决现有技术所存在的技术问题,从而提供一种麻醉液管快速固定装置。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的:
一种麻醉液管快速固定装置,所述的麻醉液管快速固定装置包含一固定框架和一锁止凸块,所述的锁止凸块可拆卸地与所述的固定框架相连接,所述的固定框架包含一对纵向设置的框架基板,所述的框架基板的底部分别设有一向内突出的锁止突出,所述的锁止突出的底部之间设有一“U”字型的固定弧槽,所述的框架基板的顶部分别设有一向外突出的固定折翼,所述的框架基板上分别设有一锁止槽口,所述的锁止凸块包含一锁止基板,所述的锁止基板的底部分别设有一弧形的锁止弧面,所述的锁止基板的上表面上设有一锁止空腔,所述的锁止空腔的两侧边缘分别设有一由交错设置的锁止扣片组成的锁止扣片阵列,所述的锁止基板的两侧分别设有一锁止横条,所述的锁止横条与所述的锁止槽口相配合。
作为本实用新型较佳的实施例,所述的固定框架和锁止凸块均为塑料一体成型。
本实用新型的麻醉液管快速固定装置具有以下优点:使用时,使用者可以将固定框架和锁止凸块分别置于病床栏杆的两侧,并将锁止横条分别挤入锁止槽口内即可,这样整个固定装置就牢固地固定到了病床栏杆上。这样,使用者就可以将麻醉液管卡入到交错设置的锁止扣片内,使得麻醉液管置于锁止空腔内即可。由于麻醉液管被限制在锁止空腔内,有效防止麻醉液管的脱落和移位,有效提高了麻醉的安全性,实用性强。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

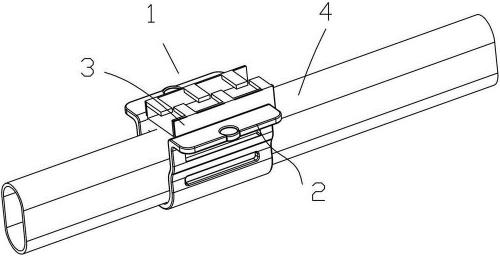

图1为本实用新型的麻醉液管快速固定装置的使用结构示意图;

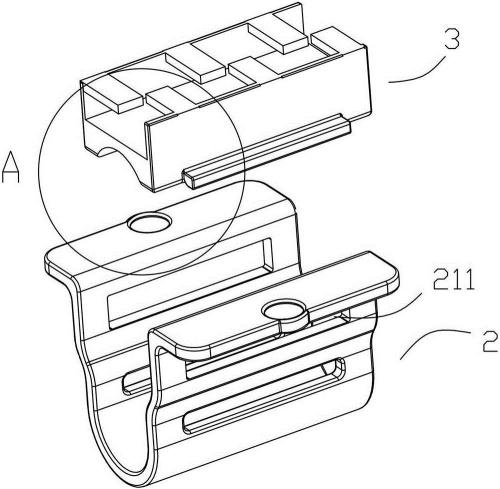

图2为图1中的麻醉液管快速固定装置的立体结构分解示意图;

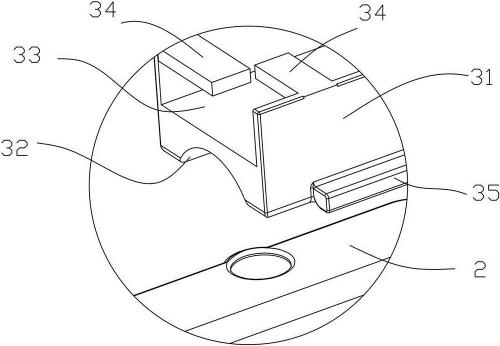

图3为图2中的麻醉液管快速固定装置的A区域的细节放大示意图;

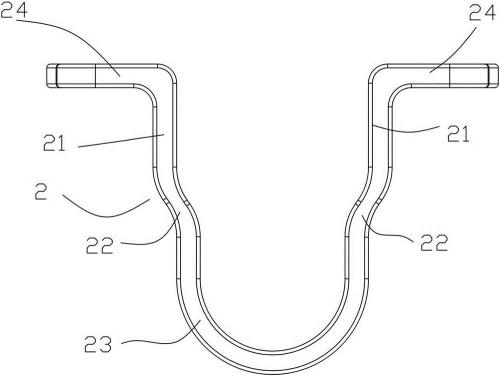

图4为图2中的麻醉液管快速固定装置的固定框架的立体结构示意图;
其中,
1、麻醉液管快速固定装置;2、固定框架;21、框架基板;211、锁止槽口;22、锁止突出;23、固定弧槽;24、固定折翼;3、锁止凸块;31、锁止基板;32、锁止弧面;33、锁止空腔;34、锁止扣片;35、锁止横条。
具体实施方式
下面结合附图对本实用新型的优选实施例进行详细阐述,以使本实用新型的优点和特征能更易于被本领域技术人员理解,从而对本实用新型的保护范围做出更为清楚明确的界定。
如图1至图4所示,该麻醉液管快速固定装置1包含一固定框架2和一锁止凸块3,该锁止凸块3可拆卸地与该固定框架2相连接,该固定框架2包含一对纵向设置的框架基板21,该框架基板21的底部分别设有一向内突出的锁止突出22,该锁止突出22的底部之间设有一“U”字型的固定弧槽23,该框架基板21的顶部分别设有一向外突出的固定折翼24,该框架基板21上分别设有一锁止槽口211,该锁止凸块3包含一锁止基板31,该锁止基板31的底部分别设有一弧形的锁止弧面32,该锁止基板31的上表面上设有一锁止空腔33,该锁止空腔33的两侧边缘分别设有一由交错设置的锁止扣片34组成的锁止扣片阵列,该锁止基板31的两侧分别设有一锁止横条35,该锁止横条35与该锁止槽口211相配合。
该固定框架2和锁止凸块3均为塑料一体成型。
使用时,如图1和图2所示,使用者可以将固定框架2和锁止凸块3分别置于病床栏杆4的两侧,并将锁止横条35分别挤入锁止槽口211内即可,这样整个固定装置1就牢固地固定到了病床栏杆4上。这样,使用者就可以将麻醉液管卡入到交错设置的锁止扣片34内,使得麻醉液管置于锁止空腔33内即可。由于麻醉液管被限制在锁止空腔33内,有效防止麻醉液管的脱落和移位,有效提高了麻醉的安全性,实用性强。
不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
说 明 书 附 图 |
图 1
图 2
图 3
图 4
