一种麻醉用穿刺装置

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201820873971.0
申请日：	20180607
申请（专利权）人：	[魏福音]
地址：	北京市海淀区阜成路51号院解放军总医院第一附属医院东医疗楼九楼麻醉科
发明人：	[魏福音]
主分类号：	A61B17/34
公开（公告）号：	CN208784870U
公开（公告）日：	20190426
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208784870U （45）授权公告日 20190426



（21）申请号 CN201820873971.0   （22）申请日 20180607   （73）专利权人 [魏福音]   地址 北京市海淀区阜成路51号院解放军总医院第一附属医院东医疗楼九楼麻醉科   （72）发明人 [魏福音]   （74）专利代理机构         代理人
（54）实用新型名称      一种麻醉用穿刺装置
（57）摘要      本实用新型公开了一种麻醉用穿刺装置，包括装置本体，装置本体外部设有外壳，外壳两侧均设有导轨，导轨上均连接有滑块，装置本体内部顶端一侧设有第一液压缸，装置本体内部顶端另一侧设有第二液压缸，第一液压缸与第二液压缸底部输出端均连接有液压杆，液压杆另一端均与滑块相连接液压杆一侧连接有轴承，滑块之间连接有固定套，固定套内部设有麻醉管，麻醉管顶端连接有麻醉剂注入口，麻醉管上设有储蓄箱，麻醉管底端连接有注射管，注射管底部正下方设有出口，外壳两侧固定连接有手柄。本设计智能快捷，使用方便，结构巧妙，功能强大，操作简单，并且也提高了工作效率，减少了工作时间，降低了工作难度，使得装置的实用性更强。



权 利 要 求 书

1.一种麻醉用穿刺装置，包括装置本体(1)，其特征在于，所述装置本体(1)外部设有外壳(2)，所述外壳(2)两侧均设有导轨(3)，所述导轨(3)上均连接有滑块(4)，所述装置本体(1)内部顶端一侧设有第一液压缸(5)，所述装置本体(1)内部顶端另一侧设有第二液压缸(6)，所述第一液压缸(5)与第二液压缸(6)底部输出端均连接有液压杆(7)，所述液压杆(7)另一端均与滑块(4)相连接，液压杆(7)一侧连接有轴承(8)，所述滑块(4)之间连接有固定套(9)，所述固定套(9)内部设有麻醉管(10)，所述麻醉管(10)顶端连接有麻醉剂注入口(11)，所述麻醉管(10)上设有储蓄箱(12)，所述麻醉管(10)底端连接有注射管(14)，所述注射管(14)底部正下方设有出口(13)，所述外壳(2)两侧固定连接有手柄(15)。 2.根据权利要求1所述的一种麻醉用穿刺装置，其特征在于，所述第一液压缸(5)与第二液压缸(6)均通过液压杆(7)与滑块(4)传动连接。 3.根据权利要求1所述的一种麻醉用穿刺装置，其特征在于，所述固定套(9)位于第一液压缸(5)与第二液压缸(6)之间。 4.根据权利要求1所述的一种麻醉用穿刺装置，其特征在于，所述手柄(15)上设有开关按钮，且所述第一液压缸(5)与第二液压缸(6)均通过电线与开关按钮电性连接。 5.根据权利要求1所述的一种麻醉用穿刺装置，其特征在于，所述外壳(2)与固定套(9)均呈圆形，其中所述储蓄箱(12)内设有水泵。



说 明 书

一种麻醉用穿刺装置

技术领域

本实用新型涉及一种穿刺装置，特别涉及一种麻醉用穿刺装置，属于医疗科学技术领域。

背景技术

麻醉，是指在患者神志清醒状态下，将局麻药应用于身体局部，使机体某一部分的感觉神经传导功能暂时被阻断，运动神经传导保持完好或同时有程度不等的被阻滞状态。这种阻滞应完全可逆，不产生任何组织损害。局部麻醉的优点在于简便易行、安全、患者清醒、并发症少和对患者生理功能影响小。在现有技术中，临床上进行麻醉穿刺需要用到麻醉穿刺针，现有的麻醉穿刺针既没有导向装置也没有助力装置，完全由医护人员掌握方向和力度。由于穿刺针较细小，在对较坚硬的组织部位穿刺或者斜向穿刺的时候，很难掌握合适的方向和力量，针尖容易折断，即医护人员不易进行垂直穿刺，穿刺创口较大，易使患者较为痛苦，所以现在急需要设计一种麻醉用穿刺装置。

实用新型内容

本实用新型提供一种麻醉用穿刺装置，从而解决了背景技术中所提到的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种麻醉用穿刺装置，包括装置本体，所述装置本体外部设有外壳，所述外壳两侧均设有导轨，所述导轨上均连接有滑块，所述装置本体内部顶端一侧设有第一液压缸，所述装置本体内部顶端另一侧设有第二液压缸，所述第一液压缸与第二液压缸底部输出端均连接有液压杆，所述液压杆另一端均与滑块相连接液压杆一侧连接有轴承，所述滑块之间连接有固定套，所述固定套内部设有麻醉管，所述麻醉管顶端连接有麻醉剂注入口，所述麻醉管上设有储蓄箱，所述麻醉管底端连接有注射管，所述注射管底部正下方设有出口，所述外壳两侧固定连接有手柄。

作为本实用新型的一种优选技术方案，所述第一液压缸与第二液压缸均通过液压杆与滑块传动连接。

作为本实用新型的一种优选技术方案，所述固定套位于第一液压缸与第二液压缸之间。

作为本实用新型的一种优选技术方案，所述手柄上设有开关按钮，且所述第一液压缸与第二液压缸均通过电线与开关按钮电性连接。

作为本实用新型的一种优选技术方案，所述外壳与固定套均呈圆形，其中所述储蓄箱内设有水泵。

本实用新型所达到的有益效果是：本设计智能快捷，使用方便，结构巧妙，功能强大，操作简单。通过控制液压缸可实现自动穿刺，解决了人工工作所产生的麻烦，并且也提高了工作效率，减少了工作时间，降低了工作难度，其中储蓄箱内设有水泵，可通过水泵可控制麻醉需要的麻醉剂的量，这样既快速又省去了大量的时间去测量，使得装置的实用性更强。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

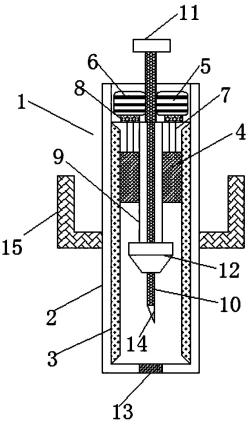

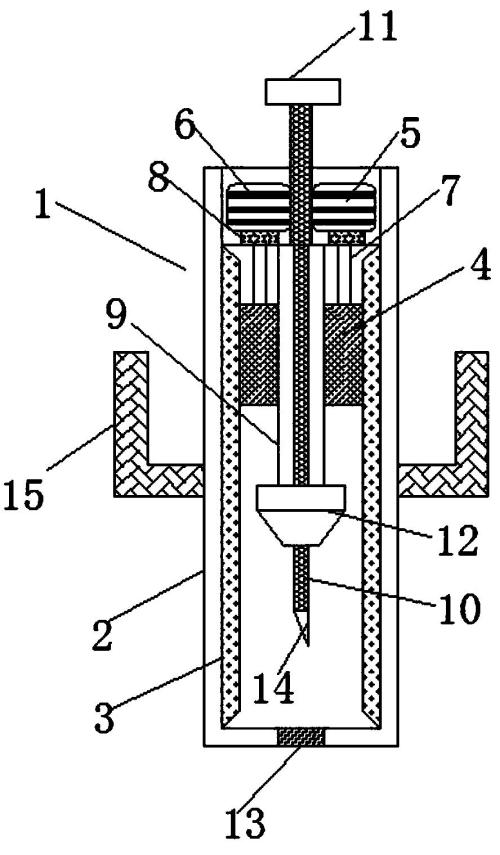

图1是本实用新型的结构示意图；

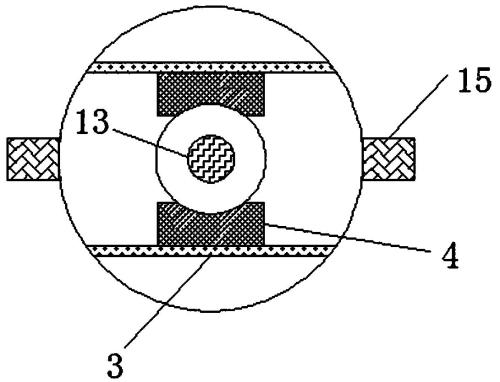

图2是本实用新型的正面结构示意图。

图中：1、装置本体；2、外壳；3、导轨；4、滑块；5、第一液压缸；6、第二液压缸；7、液压杆；8、轴承；9、固定套；10、麻醉管；11、麻醉剂注入口；12、储蓄箱；13、出口；14、注射管；15、手柄。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1-2所示，本实用新型一种麻醉用穿刺装置，包括装置本体1，装置本体1外部设有外壳2，外壳2两侧均设有导轨3，导轨3上均连接有滑块4，装置本体1内部顶端一侧设有第一液压缸5，装置本体1内部顶端另一侧设有第二液压缸6，第一液压缸5与第二液压缸6底部输出端均连接有液压杆7，液压杆7另一端均与滑块4相连接液压杆7一侧连接有轴承8，滑块4之间连接有固定套9，固定套9内部设有麻醉管10，麻醉管10顶端连接有麻醉剂注入口11，麻醉管10上设有储蓄箱12，麻醉管10底端连接有注射管14，注射管14底部正下方设有出口13，外壳2两侧固定连接有手柄15。

第一液压缸5与第二液压缸6均通过液压杆7与滑块4传动连接，解决了人工工作所产生的麻烦，并且也提高了工作效率，减少了工作时间，降低了工作难度，固定套9位于第一液压缸5与第二液压缸6之间，手柄15上设有开关按钮，且第一液压缸5与第二液压缸6均通过电线与开关按钮电性连接，外壳2与固定套9均呈圆形，其中储蓄箱12内设有水泵，可通过水泵可控制麻醉需要的麻醉剂的量，这样既快速又省去了大量的时间去测量，使得装置的实用性更强。

具体的，先检查各个部件是否安装好，接着将装置本体1对准需要麻醉的部位，然后控制第一液压缸5与第二液压缸6进行工作，带动液压杆7进行向下移动，使得滑块4在导轨3上移动，并带动固定套9以及固定套9内部的麻醉管10向下移动，最终使得注射管14移动到需要麻醉的部位，最后控制储蓄箱12内的水泵工作，将储蓄箱12内的麻醉剂安装需要的量进行导出，进入注射管14内进行注射，最后注射完毕后，控制第一液压缸5与第二液压缸6使得注射管14向上移动，完成麻醉注射。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。



说 明 书 附 图
