一种医用产科剖腹产用麻醉设备

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201721361393.4
申请日：	20171022
申请（专利权）人：	[范俊峰]
地址：	湖北省襄樊市春园路12号襄阳市妇幼保健院麻醉科
发明人：	[范俊峰, 曹为民]
主分类号：	A61M5/178
公开（公告）号：	CN208552727U
公开（公告）日：	20190301
代理机构：	北京中索知识产权代理有限公司
代理人：	[商金婷]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208552727U （45）授权公告日 20190301



（21）申请号 CN201721361393.4   （22）申请日 20171022   （73）专利权人 [范俊峰]   地址 湖北省襄樊市春园路12号襄阳市妇幼保健院麻醉科   （72）发明人 [范俊峰, 曹为民]   （74）专利代理机构 北京中索知识产权代理有限公司         代理人 [商金婷]
（54）实用新型名称      一种医用产科剖腹产用麻醉设备
（57）摘要      本实用新型公开了一种医用产科剖腹产用麻醉设备，包括底板，其特征是：所述底板上固定有套筒，所述套筒内设置有伸长杆，所述套筒上设置有螺栓一，所述伸长杆固定有圆盘和齿圈，所述圆盘上固定有两个立柱，两个所述立柱固定在圆形轨道上，所述圆形轨道内设置有滑动柱，所述滑动柱固定在设置有滑轨的连杆一上，所述滑轨内设置有滑块一，所述滑块一上配合有麻醉注射器，所述麻醉注射器上设置有推杆，所述滑块一铰接连杆二的一端，所述连杆二的另一端铰接在圆柱上，所述圆柱固定在滑块二上，所述滑块二设置在摆动块的滑槽内，螺杆穿过所述摆动块和滑块二，所述螺杆与所述摆动块铰接，所述螺杆与所述滑块二螺纹配合。



权 利 要 求 书

1.一种医用产科剖腹产用麻醉设备，包括底板(12)，其特征是：所述底板(12)上固定有套筒(13)，所述套筒(13)内设置有伸长杆(14)，所述套筒(13)上设置有螺栓一(15)，所述伸长杆(14)固定有圆盘(16)和齿圈(17)，所述圆盘(16)上固定有两个立柱(11)，两个所述立柱(11)固定在圆形轨道(2)上，所述圆形轨道(2)内设置有滑动柱，所述滑动柱固定在设置有滑轨(7)的连杆一(8)上，所述滑轨(7)内设置有滑块一(5)，所述滑块一(5)上配合有麻醉注射器(6)，所述滑块一(5)铰接连杆二(3)的一端，所述连杆二(3)的另一端铰接在圆柱(1)上，所述圆柱(1)固定在滑块二(19)上，所述滑块二(19)设置在摆动块(18)的滑槽内，螺杆(20)穿过所述摆动块(18)和滑块二(19)，所述螺杆(20)与所述摆动块(18)铰接，所述螺杆(20)与所述滑块二(19)螺纹配合，所述摆动块(18)铰接在圆轴(24)的端部，所述圆轴(24)上还铰接有所述连杆一(8)，所述圆轴(24)固定在所述伸长杆(14)的端部，所述连杆一(8)一侧固定有连接架(9)，所述连接架(9)的端部固定有套环(23)，蜗杆(10)铰接在所述套环(23)上，所述蜗杆(10)啮合所述齿圈(17)，所述蜗杆(10)固定连接把手(21)，所述套环(23)上设置有小螺栓(22)。 2.根据权利要求1所述的医用产科剖腹产用麻醉设备，其特征是：所述麻醉注射器(6)的活塞杆上设置有推杆(4)。

说 明 书

一种医用产科剖腹产用麻醉设备
技术领域
本实用新型涉及医疗设备领域，具体地讲，涉及一种医用产科剖腹产用麻醉设备。
背景技术
麻醉的含义是用药物或其他方法使患者整体或局部暂时失去感觉，以达到无痛的目的进行手术治疗。麻醉学(anesthesiology)是运用有关麻醉的基础理论、临床知识和技术以消除患者手术疼痛，保证患者安全，为手术创造良好条件的一门科学，目前在对产科剖腹产患者进行麻醉时，主要方法是局部浸润麻醉、椎管内麻醉和全身麻醉，局部浸润麻醉比较麻烦，全麻一般用于产妇大出血，一般常用椎管内麻醉，椎管内麻醉包括腰麻、硬膜外麻醉和腰硬联合麻醉，一般是采用腰硬联合麻醉，一般是麻醉师直接在产妇腰部打针进行麻醉，医生手持麻醉注射器进行麻醉，有时候存在手抖动定位不准确的问题，还没有一种可以辅助稳定调节麻醉注射器位置的麻醉装置，此为现有技术的不足之处。
实用新型内容
本实用新型要解决的技术问题是提供一种医用产科剖腹产用麻醉设备，方便医护人员对患者进行麻醉。
本实用新型采用如下技术方案实现发明目的：
一种医用产科剖腹产用麻醉设备，包括底板(12)，其特征是：所述底板(12)上固定有套筒(13)，所述套筒(13)内设置有伸长杆(14)，所述套筒(13)上设置有螺栓一(15)，所述伸长杆(14)固定有圆盘(16)和齿圈(17)，所述圆盘(16)上固定有两个立柱(11)，两个所述立柱(11)固定在圆形轨道(2)上，所述圆形轨道(2)内设置有滑动柱，所述滑动柱固定在设置有滑轨(7)的连杆一(8)上，所述滑轨(7)内设置有滑块一(5)，所述滑块一(5)上配合有麻醉注射器(6)，所述滑块一(5)铰接连杆二(3)的一端，所述连杆二(3)的另一端铰接在圆柱(1)上，所述圆柱(1)固定在滑块二(19)上，所述滑块二(19)设置在摆动块(18)的滑槽内，螺杆(20)穿过所述摆动块(18)和滑块二(19)，所述螺杆(20)与所述摆动块(18)铰接，所述螺杆(20)与所述滑块二(19)螺纹配合，所述摆动块(18)铰接在圆轴(24)的端部，所述圆轴(24)上还铰接有所述连杆一(8)，所述圆轴(24)固定在所述伸长杆(14)的端部，所述连杆一(8)一侧固定有连接架(9)，所述连接架(9)的端部固定有套环(23)，蜗杆(10)铰接在所述套环(23)上，所述蜗杆(10)啮合所述齿圈(17)，所述蜗杆(10)固定连接把手(21)，所述套环(23)上设置有小螺栓(22)。
作为对本技术方案的进一步限定，所述麻醉注射器(6)的活塞杆上设置有推杆(4)。
与现有技术相比，本实用新型的优点和积极效果是：医护人员在对患者进行麻醉时，麻醉注射器内抽吸好麻醉液，拧下螺栓，调节伸长杆在套筒内的高度，调节好高度后，拧紧螺栓，然后拧下小螺栓，转动把手，带动蜗杆沿与其啮合的齿圈转动，进而带动滑动柱在圆形轨道内滑动，带动连杆一摆动，使得滑块一摆动，带动麻醉注射器摆动，调节好麻醉注射器的角度后，将小螺栓拧紧，然后推动圆柱，带动摆动块摆动，通过连杆二带动滑块一在轨道内移动，从而推动麻醉注射器扎入人体，推动推杆，推杆推动麻醉注射器的活塞杆移动，推入麻醉液，完成对患者的麻醉，可以转动螺杆，由于螺杆与滑块二螺纹配合，螺杆与摆动块铰接，使得滑块二在滑槽内移动，可以调节圆柱在摆动块的滑槽内的位置。
附图说明

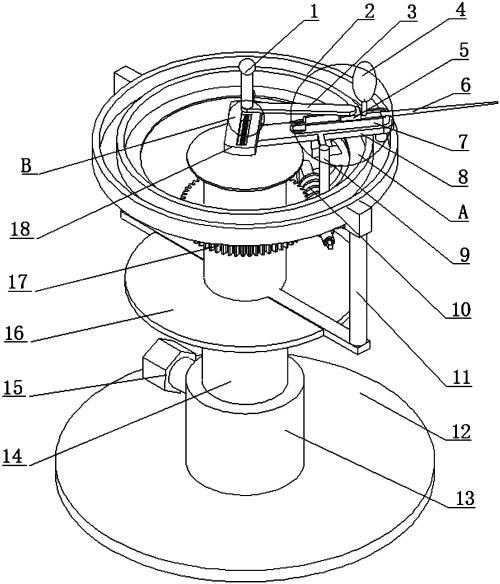

图1为本实用新型的结构示意图。

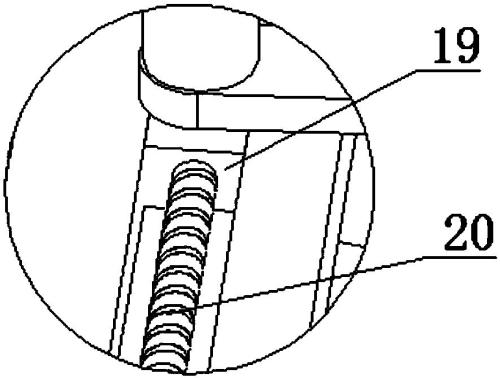

图2为本实用新型的图1中B处的局部放大图。

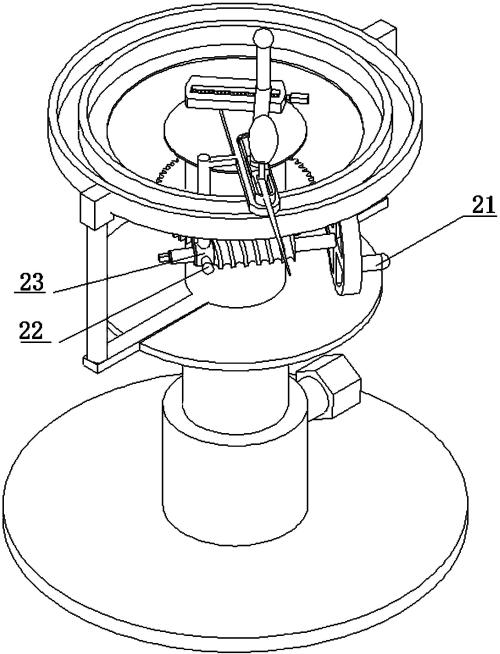

图3为本实用新型的立体图。

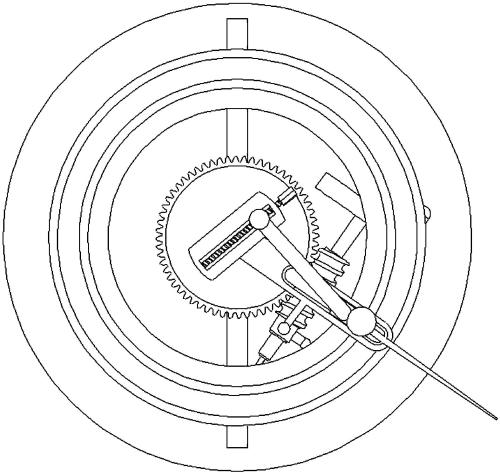

图4为本实用新型的侧视图。

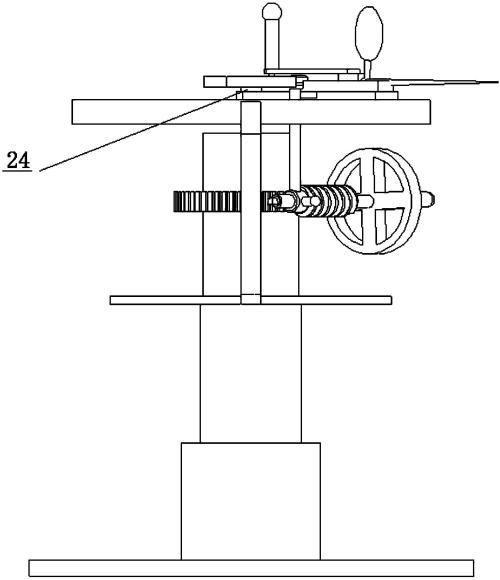

图5为本实用新型的侧视图。

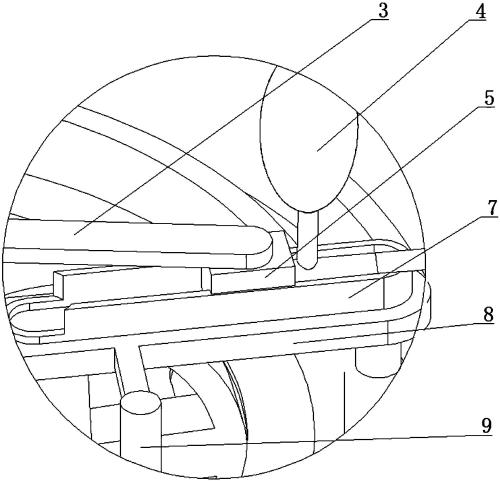

图6为本实用新型的图1中A处的局部放大图
图中：1、圆柱，2、圆形轨道，3、连杆二，4、推杆，5、滑块一，6、麻醉注射器，7、滑轨，8、连杆一，9、连接架，10、蜗杆，11、立柱，12、底板，13、套筒，14、伸长杆，15、螺栓一，16、圆盘，17、齿圈，18、摆动块，19、滑块二，20、螺杆，21、把手,22、小螺栓，23、套环，24、圆轴。
具体实施方式
下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。
如图1-图6所示，本实用新型包括底板12，所述底板12上固定有套筒13，所述套筒13内设置有伸长杆14，所述套筒13上设置有螺栓一15，所述伸长杆14固定有圆盘16和齿圈17，所述圆盘16上固定有两个立柱11，两个所述立柱11固定在圆形轨道2上，圆形轨道2内部为中空结构，所述圆形轨道2内设置有滑动柱，所述滑动柱固定在设置有滑轨7的连杆一8上，所述滑轨7内设置有滑块一5，所述滑块一5上配合有麻醉注射器6，所述麻醉注射器6上设置有推杆4，所述滑块一5铰接连杆二3的一端，所述连杆二3的另一端铰接在圆柱1上，所述圆柱1固定在滑块二19上，所述滑块二19设置在摆动块18的滑槽内，螺杆20穿过所述摆动块18和滑块二19，所述螺杆20与所述摆动块18铰接，所述螺杆20与所述滑块二19螺纹配合，所述摆动块18铰接在圆轴24的端部，所述圆轴24上还铰接有连杆一8，所述圆轴24固定在所述伸长杆14的端部，所述连杆一8一侧固定有连接架9，所述连接架9的端部固定有套环23，蜗杆10铰接在所述套环23上，所述蜗杆10啮合所述齿圈17，所述蜗杆10固定连接把手21，所述套环23上设置有小螺栓22。
本实用新型的工作流程为：医护人员在对患者进行麻醉时，麻醉注射器6内抽吸好麻醉液，拧下螺栓15，调节伸长杆14在套筒13内的高度，调节好高度后，拧紧螺栓15，然后拧下小螺栓22，转动把手21，带动蜗杆10沿与其啮合的齿圈17转动，进而带动滑动柱在圆形轨道2内滑动，带动连杆一8摆动，使得滑块一5运动，带动麻醉注射器6运动，调节好麻醉注射器6的位置后，将小螺栓22拧紧，然后推动圆柱1，带动摆动块18摆动，通过连杆二3带动滑块一5在滑轨7内移动，从而推动麻醉注射器6扎入人体，推动推杆4，推杆4推动麻醉注射器6的活塞杆移动，推入麻醉液，完成对患者的麻醉，可以转动螺杆20，由于螺杆20与滑块二19螺纹配合，螺杆20与摆动块18铰接，使得滑块二19在摆动块18的滑槽内移动，可以调节圆柱1在滑槽内的位置。
以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。

说 明 书 附 图
