一种铰链组合式肩峰、锁骨解剖板

发布时间：2019/07/21 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620029919.8
申请日：	20160105
申请（专利权）人：	[安徽省六安市第二人民医院, 李俊, 沙玉山]
地址：	安徽省六安市磨子潭路73号
发明人：	[李俊, 沙玉山, 刘辉]
主分类号：	A61B17/80
公开（公告）号：	CN205569052U
公开（公告）日：	20160914
代理机构：	北京冠和权律师事务所
代理人：	[朱健, 陈国军]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205569052U （45）授权公告日 20160914



（21）申请号 CN201620029919.8   （22）申请日 20160105   （73）专利权人 [安徽省六安市第二人民医院, 李俊, 沙玉山]   地址 安徽省六安市磨子潭路73号   （72）发明人 [李俊, 沙玉山, 刘辉]   （74）专利代理机构 北京冠和权律师事务所         代理人 [朱健, 陈国军]
（54）实用新型名称      一种铰链组合式肩峰、锁骨解剖板
（57）摘要      本实用新型属于医疗器械领域，涉及一种人体肩锁关节脱位及锁骨远端骨折复位内固定装置，具体为铰链组合式肩峰、锁骨解剖板，它由不同材质的锁骨远端解剖固定板(1)和肩峰解剖固定板(2)组合而成，锁骨板材质为医用不锈钢或钛合金，其外端设计为半开放转动钩(3)；肩峰板材质采用医用高交联聚乙烯，其内侧部设计为销柱状(4)，应用时卡扣对接；手术时，行手术切口，解剖分离软组织，先安放固定肩峰板，将脱位及骨折复位，连接安放锁骨板，螺钉固定，实现手术目的。本实用新型固定后金属与聚乙烯铰链式组合连接，能充分保证肩锁关节三维微动的生理功能要求，符合生物力学原理，不同型号的肩峰锁骨板之间自由组配，简单、方便、易学，实用，便与临床推广应用。



权 利 要 求 书

1.铰链组合式肩峰、锁骨解剖板，一种人体肩锁关节脱位及锁骨远端骨折复位内固定装置，其特征是：该铰链组合式肩峰、锁骨解剖板共有两部分构成，一是锁骨远端外1/2解剖固定板即锁骨板(1)；另一部分是肩峰解剖固定板即肩峰板(2)；锁骨板材质为医用不锈钢或钛合金，其整体外形等同锁骨外1/2解剖形态，根据长短设计3～5个螺钉孔(5)，其外端按铰链装置设计为半开放转动钩(3)；肩峰板材质采用医用高交联聚乙烯，整体外形依肩峰表面略成梯形四边结构，长轴平行肩峰矢状位，设计螺钉固定孔3～4个和一个销柱滑孔槽(6)，其内侧部按铰链装置设计为销柱状(4)，与锁骨板外端转动钩(3)卡扣对接。

2.根据权利要求1所述的铰链组合式肩峰、锁骨解剖板，其特征是：两块固定板材质分别选用金属和高交联聚乙烯。

3.根据权利要求1所述的铰链组合式肩峰、锁骨解剖板，其特征是：肩峰板和锁骨板，分别生产，手术时组合安装。

4.根据权利要求1所述的铰链组合式肩峰、锁骨解剖板，其特征是：肩峰板和锁骨板材质均选用为医用高交联聚乙烯材料或金属外包聚乙烯。



说 明 书

一种铰链组合式肩峰、锁骨解剖板

所属技术领域

本实用新型涉及医疗器械、临床骨外科领域，是一种人体肩锁关节脱位及锁骨远端骨折 复位内固定装置。

背景技术

肩锁关节脱位(dislocation of acromioclavicula joint)约占肩部损伤的12％左右， 占全身关节脱位的3.2％。目前临床上常用的治疗方法以手术复位、锁骨钩钢板内固定为主， 锁骨钩钢板有良好的复位固定效果，但因同时干扰肩锁关节和肩关节，对肩部关节功能影响 较大，临床报道锁骨钩钢板使用可能出现诸多并发症如：脱钩，肩峰下撞击以及由于肩峰撞 击引起的肩关节僵硬、肩袖损伤，肩峰骨吸收等[1]。

此外，在已经公开的肩峰微动组合板专利中，板与板的连接都是金属对金属，固定过程 中会严重磨损，产生较多金属微颗粒，在体内形成高浓度金属离子，对人体有害，同时也会 产生异响，给病人带来焦虑、恐惧等心理不适。

为了克服现有的锁骨钩钢板及组合板不足，本实用新型提供一种不仅保留锁骨钩钢板良 好的复位固定功能优势，又不会干扰肩部关节结构，保留肩锁关节运动功能，符合生物力学 原理，使用简单、方便、安全，少有并发症的复位内固定装置。

参考文献

[1]王旭东、刘国华、孙怡等 锁骨钩钢板治疗肩锁关节脱位及锁骨远端骨折的并发症分析[J] 江苏医药 2014年40卷18期2132-2134页

发明内容

本实用新型的目的是：治疗肩锁关节脱位及锁骨远端粉碎性骨折。

本实用新型解决其技术问题所采用的技术方案是：该组合解剖固定板共有两部分构成， 一是锁骨远端外1/2解剖固定板，简称锁骨板(1)；另一部分是肩峰解剖固定板，简称肩峰 板(2)；锁骨板材质为医用不锈钢或钛合金，其整体外形等同锁骨外1/2解剖形态，根据长 短设计35个螺钉孔(5)，其外端按铰链装置设计为半开放转动钩(3)；肩峰板材质采用医 用高交联聚乙烯，整体外形依肩峰表面略成梯形四边结构，长轴平行矢状位，设计螺钉固定 孔34个和一个销柱滑孔槽(6)，其内侧部按铰链装置设计为销柱状(4)，与锁骨板外端转 动钩(3)卡扣对接；固定的螺丝钉则可依骨质条件及其固定要求而任意选用普通的皮质钉、 松质钉或锁定钉。使用时先在肩峰上固定肩峰板，将脱位或骨折复位后组合连接锁骨板并固 定，可同时修复关节囊、韧带等其他软组织损伤。

与现有技术相比，本实用新型的有益效果是：

本实用新型两部分解剖板联合处采用合页铰链式松散连接，结构简单，生产方便，固定 后能充分保证肩锁关节三维微动的生理功能要求，符合生物力学原理；将传统的锁骨钩钩挂 于肩峰的方式，改为与肩峰固定板销柱部件连接，不仅保留了锁骨钩钢板复位固定效果确切 的优点，同时对肩部关节无任何干扰，可最大限度恢复病人肩部功能；两块固定板材质分别 选用金属和高交联聚乙烯，其原因是高交联聚乙烯具有良好的抗磨性、优良的机械性能、抗 腐蚀性及生物相容性，是目前应用最广泛的人工关节衬垫材料，金属对高交联聚乙烯界面， 是目前研究认为磨损率最低的关节连接方式之一，克服了金对金连接会出现异响，长期摩擦 所产生的金属微颗粒对人体损害的不良后果；在术中安装时，半开放转动钩设计易于连接， 不同型号的肩峰锁骨板之间自由组配，简单、方便、易学，实用，便于临床推广应用。

附图说明

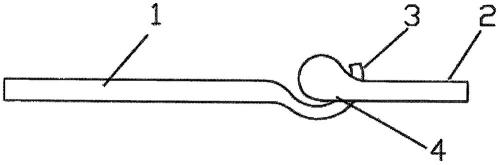

图1是本实用新型的侧面结构示意图。

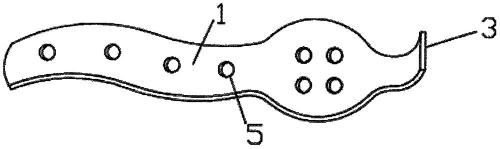

图2为本实用新型的锁骨板主视图。

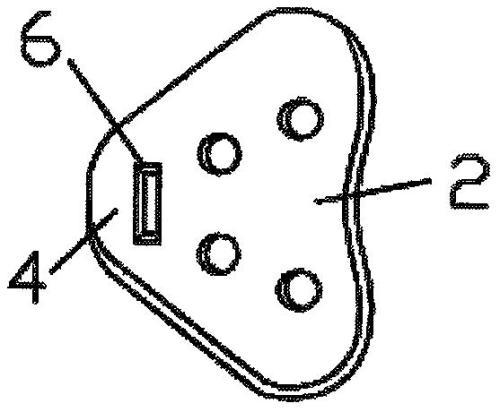

图3为本实用新型的肩峰板主视图。

图中1.锁骨板，2.肩峰板，3.转动钩，4.销柱，5.固定螺钉孔，6.销柱孔槽

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

图1所示一种锁骨远端骨折脱位复位内固定装置，由锁骨侧解剖板(1)、肩峰侧解剖板 (2)组成，类似合页铰链结构的锁骨板半开放转动钩(3)与肩峰板销柱(4)卡扣松散连接， 形成三维微动关节，符合生物力学原理，满足肩锁关节各方向微动的生理要求。

手术时，先安放肩峰板(2)，使得销柱(4)居于肩锁关节间隙中部，使用螺钉将固定板与 肩峰固定；选择合适长度锁骨板(1)，将转动钩(3)钩挂于肩峰板销柱(4)上，向内下旋转按压 锁骨远端复位并用螺钉与锁骨固定，然后修补韧带，完成手术。如系锁骨远端粉碎性骨折， 使用方法相同，只是需将骨折复位，利用锁骨远端钢板钉孔螺钉固定碎骨块。

本实用新型中涉及的未说明部分与现有技术相同。



说 明 书 附 图



图1



图2



图3
