（54）实用新型名称      一种麻醉针定位套管
（57）摘要      本实用新型公开了一种麻醉针定位套管，属于麻醉医疗设备领域，其结构包括针芯、针管、针头和套管，套管的内径与针管的外径相同，套管下端的设置有透明软胶皮定位罩，定位罩的下端口与针头在同一个水平面。本实用新型的一种麻醉针定位套管和现有技术相比，具有设计合理、结构简单、使用方便等特点，在给病人进行麻醉时能够准确控制进针深浅度，减轻了麻醉医师的工作难度，提高了工作效率。



权 利 要 求 书

1.一种麻醉针定位套管，包括针芯、针管、针头和套管，其特征在于套管的内径与针管的外径相同，套管下端的设置有透明软胶皮定位罩，定位罩的下端口与针头在同一个水平面。

2.根据权利要求1所述的麻醉针定位套管，其特征在于所述的套管上端两侧设置有助力指环。



说 明 书

一种麻醉针定位套管

技术领域

本实用新型涉及麻醉医疗设备领域，具体地说是一种麻醉针定位套管。

背景技术

麻醉是很多手术前的必要工作，目前，麻醉医师在进行麻醉时只是凭借自己的经验或成像仪器来判断进针的深浅度，这样操作要求技能比较高，且不够准确，给麻醉医师增加了工作难度。没有足够经验的麻醉医师，在判断进针的深度时候需要花费较多的时间，不但降低了工作效率，还影响了手术的正常进行。

发明内容

本实用新型的技术任务是针对以上不足之处，提供一种结构合理、使用方便的一种麻醉针定位套管。

本实用新型解决其技术问题所采用的技术方案是：该定位套管包括针芯、针管、针头和套管，套管的内径与针管的外径相同，套管下端的设置有透明软胶皮定位罩，定位罩的下端口与针头在同一个水平面。

所述的套管上端两侧设置有助力指环。

使用时，通过透明软胶皮定位罩对麻醉位置定位，针头暴露在套管下端口外的长度正好是常规进针的深度，向下进针的过程中，透明软胶皮定位罩会向上翻起，当暴露在套管下端口外的针头全部进入患者身体后，也就达到了常规进针的深度，即使没有足够经验的麻醉医师，也可以轻松掌握进针深度。

本实用新型的一种麻醉针定位套管和现有技术相比，具有设计合理、结构简单、使用方便等特点，在给病人进行麻醉时能够准确控制进针深浅度，减轻了麻醉医师的工作难度，提高了工作效率。

附图说明

下面结合附图对本实用新型进一步说明。

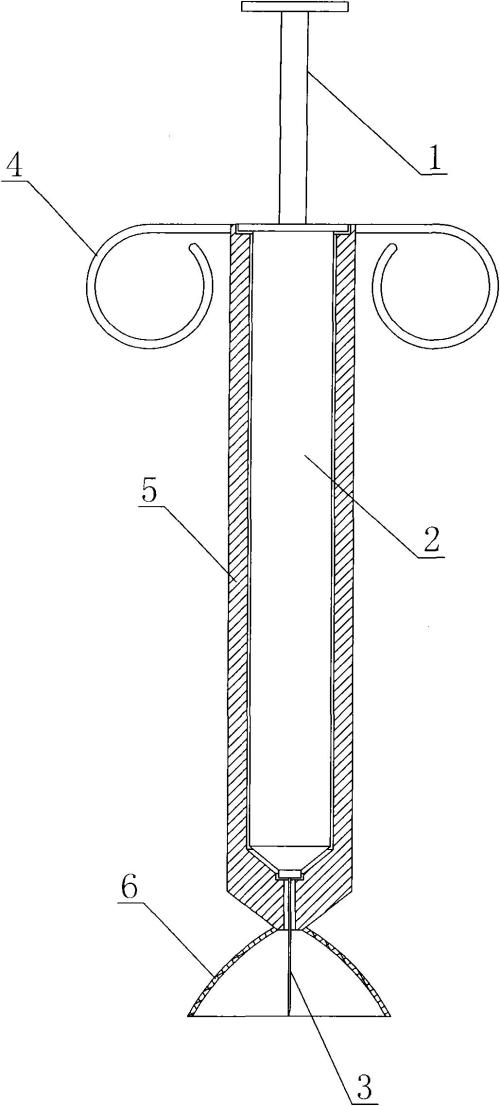

附图为一种麻醉针定位套管的结构示意图。

图中：1、针芯，2、针管，3、针头，4、指环，5、套管，6、定位罩。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明。

本实用新型的一种麻醉针定位套管，其结构包括针芯1、针管2、针头3和套管5，套管5的内径与针管2的外径相同，套管5下端的设置有透明软胶皮定位罩6，定位罩6的下端口与针头3在同一个水平面；套管5上端两侧设置有助力指环4。

本实用新型的一种麻醉针定位套管其加工制作非常简单方便，按说明书附图所示加工制作即可。

除说明书所述的技术特征外，均为本专业技术人员的已知技术。
