二氧化碳吸收罐转换接口

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201620549121.6
申请日：	20160608
申请（专利权）人：	[高宏]
地址：	江苏省无锡市梁溪区清扬路与金城路交界口无锡市人民医院麻醉科
发明人：	[高宏]
主分类号：	A61M16/22
公开（公告）号：	CN205814836U
公开（公告）日：	20161221
代理机构：	上海海颂知识产权代理事务所（普通合伙）
代理人：	[任益]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205814836U （45）授权公告日 20161221



（21）申请号 CN201620549121.6   （22）申请日 20160608   （73）专利权人 [高宏]   地址 江苏省无锡市梁溪区清扬路与金城路交界口无锡市人民医院麻醉科   （72）发明人 [高宏]   （74）专利代理机构 上海海颂知识产权代理事务所（普通合伙）         代理人 [任益]
（54）实用新型名称      二氧化碳吸收罐转换接口
（57）摘要      本实用新型涉公开了一种二氧化碳吸收罐转换接口，一端设置为和麻醉机上二氧化碳吸收罐安装接口匹配并能密封连接临时固定的机接口，另一端设置和吸收罐接口匹配并能密封连接临时固定的罐接口。机接口包括和麻醉机进气口匹配的机进气口、和麻醉机出气口匹配的机出气口及用于和麻醉机临时连接固定的机固定机构，罐接口包括和二氧化碳吸收罐进气口匹配的罐进气口、和吸收罐出气口匹配的罐出气口及用于和吸收罐临时连接固定的罐固定机构。机进气口和罐进气口密封连通，机出气口和罐出气口密封连通。将临床麻醉机的二氧化碳吸收罐安装接口转换为单一款式的罐接口，达到将麻醉机的二氧化碳吸收罐统一配送的目的，结构简单，安全可靠。



权 利 要 求 书

1.一种二氧化碳吸收罐转换接口，其特征是：所述二氧化碳吸收罐转换接口一端设置 为和麻醉机二氧化碳吸收罐安装接口（0）匹配并能密封连接临时固定的机接口（1），另一端 设置为和二氧化碳吸收罐（3）接口匹配并能密封连接临时固定的罐接口（2）；所述机接口 （1）包括用于和麻醉机进气口（01）密封匹配的机进气口（11）、用于和麻醉机出气口（02）密 封匹配的机出气口（12）及用于和麻醉机临时连接固定的机固定机构（13）；所述罐接口（2） 包括用于和二氧化碳吸收罐进气口（31）密封匹配的罐进气口（21）、用于和二氧化碳吸收罐 出气口（32）匹配的罐出气口（22）及用于和二氧化碳吸收罐（3）临时连接固定的罐固定机构 （23）；所述机进气口（11）和罐进气口（21）密封连通，机出气口（12）和罐出气口（12）密封连 通。
2.根据权利要求1所述二氧化碳吸收罐转换接口，其特征是：所述机固定机构（13）包括 和目标麻醉机二氧化碳吸收罐安装接口（0）匹配的嵌置固定块、螺旋固定块、钩挂固定块； 所述机接口（1）通过机固定机构（13）和目标麻醉机二氧化碳吸收罐安装接口（0）装配并临 时固定后，机进气口（11）和麻醉机进气口（01）密封连通，机出气口（12）和麻醉机出气口 （02）密封连通。
3.根据权利要求1所述二氧化碳吸收罐转换接口，其特征是：所述罐固定机构（23）包括 和目标二氧化碳吸收罐（3）接口匹配的嵌置固定块、螺旋固定块、钩挂固定块；所述罐接口 （2）通过罐固定机构（23）和目标二氧化碳吸收罐（3）接口装配并临时固定后，罐进气口（21） 和二氧化碳吸收罐进气口（31）密封连通，罐出气口（22）和二氧化碳吸收罐出气口（32）密封 连通。
4.根据权利要求1所述二氧化碳吸收罐转换接口，其特征是：所述二氧化碳吸收罐转换 接口包括一体成型模块结构或若干组件拼装结构形成的机接口（1）和罐接口（2）。

说 明 书

二氧化碳吸收罐转换接口
技术领域
本实用新型涉及一种转换接口，属于医疗器械的技术领域。
背景技术
麻醉机是手术室重要设备，在全麻手术中为患者提供呼吸支持及吸入麻醉。麻醉 机作为大型设备，价格昂贵。所有麻醉机均配备匹配的二氧化碳吸收罐，罐内盛放二氧化碳 吸收剂用以吸收手术中患者呼吸产生的二氧化碳气体，避免二氧化碳重复吸入导致的二氧 化碳蓄积。
目前临床麻醉机型号多达几十种，各个麻醉机厂家之间互相设置了技术壁垒，不 同的麻醉机使用的二氧化碳吸收罐的安装接口各不相同，不同型号的二氧化碳吸收罐接口 各不相同，不能安装于其他型号的麻醉机二氧化碳吸收罐的安装接口。甚至在一家医疗机 构中的麻醉机型号多达十余种，为临床使用者带来种种不便及潜在风险。
我们前期设计推出的高效二氧化碳吸收罐，专利201510155792.4、 201510012455.X、201510155331.7 、201520198116.0 、201520016972.X 、201420443018.4 经过逐步改进已在2016年1月推向临床，获得广泛好评。但在组织生产、标签、装箱、送发货 及使用时发现由于麻醉机型号过多，研发成本高昂，各个生产检验流通使用环节有诸多不 便，存在潜在风险。
发明内容
本实用新型的目的是克服现有技术中存在的不足，将各种不同型号的麻醉机不同 型号的二氧化碳吸收罐的安装接口通过型号匹配的二氧化碳吸收罐转换接口转换为统一 型号的二氧化碳吸收罐的安装接口，从而在后期使用中提供同一型号的二氧化碳吸收罐， 降低使用者不便，降低生产检验流通使用环节有诸多不便，降低潜在风险。
按照本实用新型提供的技术方案，一种二氧化碳吸收罐转换接口一端设置为和麻 醉机上二氧化碳吸收罐安装接口匹配并能密封连接临时固定的机接口，另一端设置为和二 氧化碳吸收罐接口匹配并能密封连接临时固定的罐接口。所述机接口包括用于和麻醉机进 气口密封匹配的机进气口、用于和麻醉机出气口密封匹配的机出气口及用于和麻醉机临时 连接固定的机固定机构。所述罐接口包括用于和二氧化碳吸收罐进气口密封匹配的罐进气 口、用于和二氧化碳吸收罐出气口匹配的罐出气口及用于和二氧化碳吸收罐临时连接固定 的罐固定机构。所述机进气口和罐进气口密封连通，机出气口和罐出气口密封连通。
机固定机构包括和目标麻醉机二氧化碳吸收罐安装接口匹配的嵌置固定块、螺旋 固定块、钩挂固定块。所述机接口通过机固定机构和目标麻醉机二氧化碳吸收罐安装接口 装配并临时固定后，机进气口和麻醉机进气口密封连通，机出气口和麻醉机出气口密封连 通。
罐固定机构包括和目标二氧化碳吸收罐接口匹配的嵌置固定块、螺旋固定块、钩 挂固定块。所述罐接口通过罐固定机构和目标二氧化碳吸收罐接口装配并临时固定后，罐 进气口和二氧化碳吸收罐进气口密封连通，罐出气口和二氧化碳吸收罐出气口密封连通。
二氧化碳吸收罐转换接口包括一体成型模块结构或若干组件拼装结构形成的机 接口和罐接口。
本实用新型的优点：将各种不同型号的麻醉机不同型号的二氧化碳吸收罐的安装 接口通过型号匹配的二氧化碳吸收罐转换接口转换为统一型号的二氧化碳吸收罐的安装 接口，降低使用者不便，降低生产检验流通使用环节有诸多不便，方法简单，安全可靠，值得 推广。从而最大限度的降低开发成本，提高生产效率，提高产品质量，避免生产流通及使用 中因型号过多带来的种种不便。
附图说明

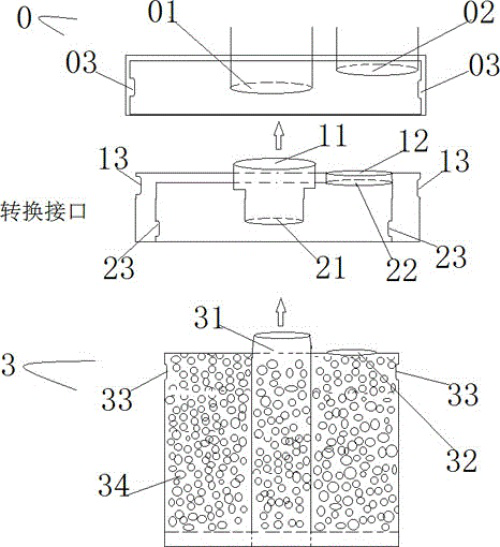

图1由上到下依次为麻醉机二氧化碳吸收罐安装接口、本实用新型一种实施例及 二氧化碳吸收罐的纵切面的结构示意图；

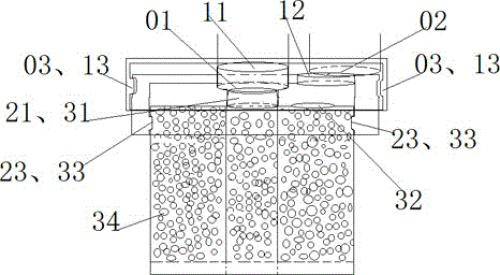

图2为图1麻醉机二氧化碳吸收罐安装接口、本实用新型及二氧化碳吸收罐的装配 后纵切面结构示意图；

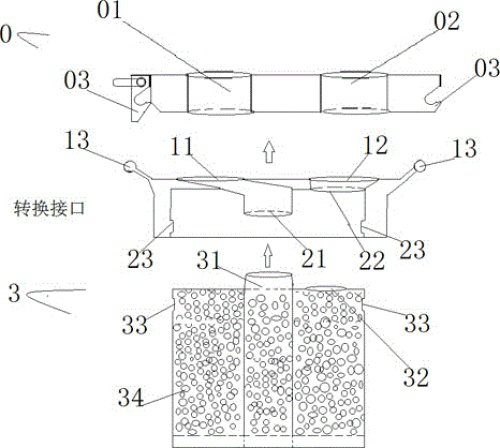

图3由上到下依次为另一种麻醉机二氧化碳吸收罐安装接口、本实用新型另一种 实施例及二氧化碳吸收罐的纵切面的结构示意图；

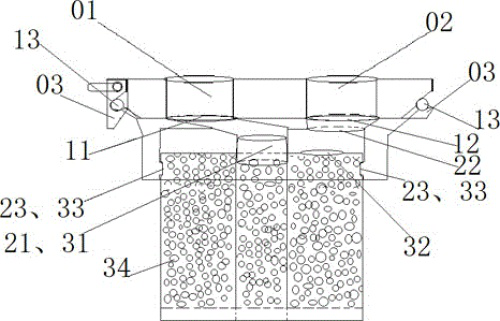

图4为图3麻醉机二氧化碳吸收罐安装接口、本实用新型及二氧化碳吸收罐的装配 后纵切面结构示意图。
标记说明：0-麻醉机二氧化碳吸收罐安装接口、01-麻醉机进气口、02-麻醉机出气 口、03-麻醉机固定机构、1-机接口、11-机进气口、12-机出气口、13-机固定机构、2-罐接口、 21-罐进气口、22-罐出气口、23-罐固定机构、3-二氧化碳吸收罐、31-二氧化碳吸收罐进气 口、32-二氧化碳吸收罐出气口及33-二氧化碳吸收罐固定机构。
具体实施方式
下面结合具体附图对本实用新型作进一步说明。
如图1、图3的上部构图所示，在不同型号及品牌的麻醉机中，麻醉机二氧化碳吸收 罐安装接口各不相同，此处选取两个具有代表性的常见结构对本实用新型加以说明。
图1上部构图为Drage牌麻醉机老款的二氧化碳吸收罐安装接口的纵切面示意图。 图3上部构图为迈瑞牌某型号麻醉机的二氧化碳吸收罐安装接口的纵切面示意图。图4上部 构图为Drage牌麻醉机最新型号的麻醉机的二氧化碳吸收罐安装接口的纵切面示意图。不 同型号及品牌的麻醉机二氧化碳吸收罐安装接口0结构是不同的，不仅麻醉机进气口01和 麻醉机出气口02的位置设置不同，粗细大小也不同，甚至外形也是不同的、连用于装配并固 定二氧化碳吸收罐3的麻醉机固定机构03也不同。患者呼出气经麻醉机进气口01进入装配 在麻醉机二氧化碳吸收罐安装接口0上同型号的二氧化碳吸收罐3内，呼出气体中的二氧化 碳被同型号的二氧化碳吸收罐3内的二氧化碳吸收剂吸收，其它气体如氧气、麻醉气体经同 型号的二氧化碳吸收罐3排出经麻醉机出气口02进入麻醉机内的气体循环管路再次利用。 下文以目前临床上麻醉机最常见的上述两个型号对本实用新型加以说明。
如图1、图3中间构图所示，一种二氧化碳吸收罐转换接口的一端设置为和麻醉机 上二氧化碳吸收罐安装接口匹配并能密封连接临时固定的机接口1，另一端设置为和二氧 化碳吸收罐接口匹配并能密封连接临时固定的罐接口2。所述机接口1包括用于和麻醉机进 气口密封匹配的机进气口11、用于和麻醉机出气口密封匹配的机出气口12及用于和麻醉机 临时连接固定的机固定机构13。所述罐接口2包括用于和二氧化碳吸收罐进气口密封匹配 的罐进气口21、用于和二氧化碳吸收罐出气口匹配的罐出气口22及用于和二氧化碳吸收罐 临时连接固定的罐固定机构23。所述机进气口11和罐进气口21密封连通，机出气口12和罐 出气口12密封连通。
如图1中部构图所示，本实用新型通过上端匹配的机接口1和Drage牌麻醉机老款 的二氧化碳吸收罐安装接口能密封连通并固定。如图3中部构图所示，本实用新型通过上端 匹配的机接口1和迈瑞牌某型号麻醉机的二氧化碳吸收罐安装接口能密封连通并固定。其 中，机进气口11和麻醉机进气口01密封连通，机出气口12和麻醉机出气口02密封连通，并通 过麻醉机固定机构3和机固定机构13的配合，使本实用新型密封固定在Drage牌麻醉机老款 的二氧化碳吸收罐安装接口上或迈瑞牌某型号麻醉机的二氧化碳吸收罐安装接口上。通过 本实用新型型结构设置，使机进气口11在另一端转变为和目标二氧化碳吸收罐3的二氧化 碳吸收罐进气口31能密封匹配的罐进气口21。同时，使机出气口12在另一端转变为和目标 二氧化碳吸收罐3的二氧化碳吸收罐出气口32能密封匹配的罐出气口22。同时，使机固定机 构13在另一端转变为和目标二氧化碳吸收罐3的二氧化碳吸收罐固定机构33匹配并能临时 固定连接的罐固定机构23。图1和图3的中部构图，即本实用新型两个实施例中，一端的机接 口1是不同的，图1的机接口1是和老款Drage牌麻醉机匹配的，图3的机接口1是和迈瑞牌某 型号麻醉机匹配的，但两个实施例下端的罐接口2是相同的，均和图示下部构图的某目标二 氧化碳吸收罐3匹配。
如图1及图3下部构图所示，为某目标二氧化碳吸收罐3的示意图。两图的二氧化碳 吸收罐3结构相同，均在上部设置结构完全相同的二氧化碳吸收罐进气口31、二氧化碳吸收 罐出气口32及二氧化碳吸收罐固定机构33。该目标二氧化碳吸收罐3的二氧化碳吸收罐进 气口31和本实用新型两个实施例的罐接口2的罐进气口21能密封连通；同时，该目标二氧化 碳吸收罐3的二氧化碳吸收罐出气口32能和本实用新型两个实施例的罐接口2的罐出气口 22密封连通；同时，该目标二氧化碳吸收罐3的二氧化碳吸收罐固定机构33能和本实用新型 两个实施例的罐接口2的罐固定机构23匹配并临时固定。
如上所述，通过和不同麻醉机匹配的各不同型号的机接口1及机固定机构13的设 置，将本实用新型与各麻醉机匹配的机接口1密封装配并固定。从而将，不同麻醉机的不同 的二氧化碳吸收罐安装接口0转变为结构相同的罐接口2，从而使各种不同的麻醉机均能和 目标二氧化碳吸收罐3匹配使用，从而可以向装配了本实用新型二氧化碳吸收罐转换接口 的所有麻醉机提供相同型号的目标二氧化碳吸收罐3，使临床各种型号繁多的麻醉机能使 用标配的目标二氧化碳吸收罐3，减少生产检验流通使用环节有诸多成本，降低使用者不 便，方法简单，安全可靠，值得推广。
进一步的，所述机固定机构13包括和目标麻醉机二氧化碳吸收罐安装接口0匹配 的嵌置固定块、螺旋固定块、钩挂固定块。所述机接口1通过机固定机构13和目标麻醉机二 氧化碳吸收罐安装接口0装配并临时固定后，机进气口11和麻醉机进气口01密封连通，机出 气口12和麻醉机出气口02密封连通。
所述罐固定机构23包括和目标二氧化碳吸收罐接口3匹配的嵌置固定块、螺旋固 定块、钩挂固定块。所述罐接口2通过罐固定机构23和目标二氧化碳吸收罐接口3装配并临 时固定后，罐进气口21和二氧化碳吸收罐进气口31密封连通，罐出气口22和二氧化碳吸收 罐出气口32密封连通。
如图2所示，为图1各结构图装配后的结构示意图。如图4所示，为图3各结构图装配 后的结构示意图。装配后麻醉机进气口01和本实用新型机进气口11密封连通，本实用新型 罐进气口21和目标二氧化碳吸收罐进气口31密封连通；同时，麻醉机出气口02和本实用新 型机出气口12密封连通，本实用新型罐出气口22和目标二氧化碳吸收罐出气口32密封连 通。通过在不同的麻醉机二氧化碳吸收罐安装接口0安装匹配的机接口1匹配的本实用新 型，将不同结构的麻醉机二氧化碳吸收罐安装接口0转变成相同结构的本实用新型罐接口 2，从而能在不同麻醉机使用相同结构的目标二氧化碳吸收罐3。
装配后的患者呼出气体在本组装图中的流动方向及成分变化如下：患者呼出气体 （含氧气、二氧化碳、或麻醉气体）经麻醉机进气口01进入本实用新型机进气口11，再通过罐 进气口21进入二氧化碳进气口31，进入二氧化碳吸收罐内和二氧化碳吸收剂充分接触。呼 出气体中二氧化碳被吸收，剩余的氧气和麻醉气体经二氧化碳吸收罐出气口32进入本实用 新型罐出气口22，再通过本实用新型机出气口12进入麻醉机出气口02，最后进入麻醉机气 体循环通路加以重复利用。
需要提醒的是，为了达到使用统一规格的二氧化碳吸收罐3的目的，不同型号的麻 醉机需使用匹配机接口1的二氧化碳吸收罐转换接口，但所有的二氧化碳吸收罐转换接口 的罐接口2应统一。但统一的罐接口2 并不特指某型号及规格，具体实施时可指定不同规格 型号的罐接口2。但罐接口2的型号规格一旦确定后，不宜变动，否则将失去本实用新型的目 的及临床意义。
具体实施时，为了增加气密性防止各连接接口之间漏气，在相应的连接位置设置 对应的密封圈，在现有麻醉机及二氧化碳吸收罐极为常见，此处不再表述。
所述二氧化碳吸收罐转换接口包括一体成型模块结构或若干组件拼装结构形成 的机接口1和罐接口2。在某些结构简单的实施例中，可以一体成型减少制作成本，如图1中 部的实施例。而某些结构复杂的二氧化碳吸收罐转换接口，可能要多模成型，然后组装甚至 机加工才能制出。
总之：本实用新型通过型号匹配的二氧化碳吸收罐转换接口将各种不同型号的麻 醉机不同型号的二氧化碳吸收罐的安装接口转换为统一型号的二氧化碳吸收罐的安装接 口，降低使用者不便，降低生产检验流通使用环节有诸多不便，方法简单，安全可靠，值得推 广。

说 明 书 附 图
