一种病人用吸入麻醉装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201120417786.9
申请日：	20111019
申请（专利权）人：	[张景亮]
地址：	山东省青州市玲珑山南路4138号益都中心医院
发明人：	[张景亮, 任效文]
主分类号：	A61M16/01
公开（公告）号：	CN202236754U
公开（公告）日：	20120530
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN202236754U （45）授权公告日 20120530



（21）申请号 CN201120417786.9   （22）申请日 20111019   （73）专利权人 [张景亮]   地址 山东省青州市玲珑山南路4138号益都中心医院   （72）发明人 [张景亮, 任效文]   （74）专利代理机构         代理人
（54）实用新型名称      一种病人用吸入麻醉装置
（57）摘要      本实用新型涉及一种病人用吸入麻醉装置，包括高压氧气瓶，所述高压氧气瓶通过氧气管与流量计连接，所述流量计通过管道与麻醉剂蒸发器连接，所述麻醉剂蒸发器通过管道与呼吸活瓣连接，所述呼吸活瓣与呼吸面罩连接，所述流量计与麻醉剂蒸发器之间的连接管道上设置有氧气加湿加热器，所述流量计与支撑装置连接；由于在高压氧气瓶和麻醉剂蒸发器之间的连接管道上设置有氧气加湿加热器，所以，可以对氧气进行加湿和加热，增加病人在吸氧麻醉过程中的舒适度，麻醉效果好。



权 利 要 求 书

一种病人用吸入麻醉装置，包括高压氧气瓶(1)，所述高压氧气瓶(1) 通过氧气管(7)与流量计(6)连接，所述流量计(6)通过管道与麻醉剂蒸发 器(13)连接，所述麻醉剂蒸发器(13)通过管道与呼吸活瓣(15)连接，所 述呼吸活瓣(15)与呼吸面罩(14)连接，其特征在于：所述流量计(6)与麻 醉剂蒸发器(13)之间的连接管道上设置有氧气加湿加热器(12)，所述流量计 (6)与支撑装置连接。

如权利要求1所述的一种病人用吸入麻醉装置，其特征在于：所述支撑 装置包括底座(8)，所述底座(8)上设置有套筒(9)，所述套筒(9)内插接 有支撑轴(11)，所述套筒(9)上设置有锁紧螺栓(10)。

如权利要求1所述的一种病人用吸入麻醉装置，其特征在于：所述氧气 管(7)上设置有压力表(5)。

如权利要求1所述的一种病人用吸入麻醉装置，其特征在于：所述高压 氧气瓶(1)上设置有减压阀(2)和稳压器(4)。

如权利要求1所述的一种病人用吸入麻醉装置，其特征在于：所述麻醉 剂蒸发器(13)上设置有调节开关(17)。

如权利要求1所述的一种病人用吸入麻醉装置，其特征在于：所述麻醉 剂蒸发器(13)通过螺纹管(16)与呼吸活瓣(15)连接。



说 明 书

一种病人用吸入麻醉装置

本实用新型涉及一种医疗器械，具体的说涉及一种在医院病人使用的吸入 麻醉装置。

吸入麻醉是通过机械回路将麻醉药或者麻醉剂送入患者的肺泡，形成麻醉 药气体分压，弥散到血液后，对中枢神经系统直接发生抑制作用，从而产生全 身麻醉的效果。

小型手术有时会采取开放点滴法给病人麻醉，但其麻醉深度不易控制，且 对呼吸道有刺激作用，影响病人状况和手术的进行；还有的采取注射麻醉，但 是注射麻醉的麻醉时让和麻醉后的复苏不易控制。吸入式麻醉可以克服点滴法 和注射法麻醉的缺陷，但是，现在所采用吸入式麻醉方式是在氧气输送管道上 增加麻醉剂蒸发器，通过病人在吸氧的过程中将麻醉剂吸入肺泡，在吸氧过程 中，不能对氧气进行加湿和加热，使病人只能呼吸到干燥的凉的氧气，在寒冷 干燥的冬季，病人在吸入干燥的凉的氧气后会感到不舒服，不利于病人的康复。

本实用新型要解决的问题是针对以上问题，提供一种能够对氧气进行加湿 加热、增加病人舒适度、麻醉效果好的吸入式麻醉装置。

为解决上述问题，本实用新型所采用的技术方案是：一种病人用吸入麻醉 装置，包括高压氧气瓶，所述高压氧气瓶通过氧气管与流量计连接，所述流量 计通过管道与麻醉剂蒸发器连接，所述麻醉剂蒸发器通过管道与呼吸活瓣连接， 所述呼吸活瓣与呼吸面罩连接，所述流量计与麻醉剂蒸发器之间的连接管道上 设置有氧气加湿加热器，所述流量计与支撑装置连接。

一种具体优化方案，所述支撑装置包括底座，所述底座上设置有套筒，所 述套筒内插接有支撑轴，所述套筒上设置有锁紧螺栓。

一种具体优化方案，所述氧气管上设置有压力表。

一种具体优化方案，所述高压氧气瓶上设置有减压阀和稳压器。

一种具体优化方案，所述麻醉剂蒸发器上设置有调节开关。

一种具体优化方案，所述麻醉剂蒸发器通过螺纹管与呼吸活瓣连接。

本实用新型采取以上技术方案，具有以下优点：由于在高压氧气瓶和麻醉 剂蒸发器之间的连接管道上设置有氧气加湿加热器，所以，可以对氧气进行加 湿和加热，增加病人在吸氧麻醉过程中的舒适度，麻醉效果好。

下面结合附图和实施例对本实用新型作进一步说明。

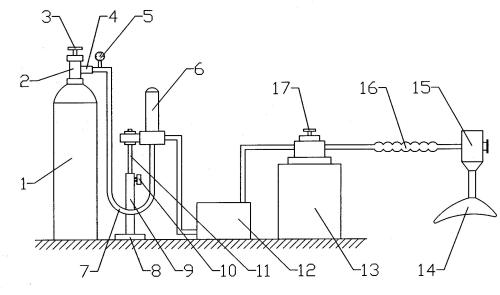

附图为本实用新型实施例中一种病人用吸入麻醉装置的结构示意图。

图中：

1‑高压氧气瓶；2‑减压阀；3‑开关；4‑稳压器；5‑压力表；6‑流量计；7‑ 氧气管；8‑底座；9‑套筒；10‑锁紧螺栓；11‑支撑轴；12‑氧气加湿加热器；13‑ 麻醉剂蒸发器；14‑呼吸面罩；15‑呼吸活瓣；16‑螺纹管；17‑调节开关。

实施例：如附图所示，一种病人用吸入麻醉装置，包括高压氧气瓶1，高压 氧气瓶1通过氧气管7与流量计6连接，流量计6通过管道与麻醉剂蒸发器13 连接，麻醉剂蒸发器13通过螺纹管16与呼吸活瓣15连接，呼吸活瓣15与呼 吸面罩14连接，流量计6与麻醉剂蒸发器13之间的连接管道上设置有氧气加 湿加热器12，流量计6与支撑装置连接。

支撑装置包括底座8，底座8上设置有套筒9，套筒9内插接有支撑轴11， 套筒9上设置有锁紧螺栓10，可以松开锁紧螺栓10，调节支撑轴11的高度， 调整好后，通过锁紧螺栓10将支撑轴11锁紧即可。

氧气管7上设置有压力表5，通过压力表5测定氧气管7内氧气的压力。

高压氧气瓶1上设置有开关3、减压阀2和稳压器4。

麻醉剂蒸发器13上设置有调节开关17，通过调节开关17调节麻醉剂的用 量。

使用时，可以通过设置在高压氧气瓶1和麻醉剂蒸发器13之间的氧气加湿 加热器12对氧气进行加湿和加热，从而可以使病人吸入的氧气和麻醉剂的混合 物温度和湿度适中，增加病人在吸氧麻醉过程中的舒适度，提高麻醉效果。
