一种麻醉科用多功能气管导管

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201910247770.9
申请日：	20190329
申请（专利权）人：	[晁东辉]
地址：	山东省济宁市鱼台县谷亭镇鱼新一路5195号
发明人：	[晁东辉]
主分类号：	A61M16/04
公开（公告）号：	CN109771780A
公开（公告）日：	20190521
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN109771780A （45）申请公布日 20190521



（21）申请号 CN201910247770.9   （22）申请日 20190329   （71）申请人 [晁东辉]   地址 山东省济宁市鱼台县谷亭镇鱼新一路5195号   （72）发明人 [晁东辉]   （74）专利代理机构         代理人
（54）发明名称      一种麻醉科用多功能气管导管
（57）摘要      本发明涉及麻醉科技术领域，尤其是一种麻醉科用多功能气管导管，包括主管，所述主管的右侧螺接有弧形软胶头，所述主管的内腔设有挡板，所述挡板的右侧连接有套筒，所述主管的左侧连接有固定筒，所述固定筒的左侧连接有第一麻醉管，所述第一麻醉管的左侧贯穿主管且延伸至外侧，所述第一麻醉管的外侧连接有闸阀，所述主管的外侧设有与固定筒位置相对应的刻度线，本发明的结构设计合理，且实用性强，便于对气管导管进行有效的固定，便于保护患者，且便于对患者进行氧气及麻药同时输入，有效的提高工作效率，且避免对患者进行多次的导管插入，有效的避免患者造成伤害，且便于对麻药的用量进行有效的控制。



权 利 要 求 书

1.一种麻醉科用多功能气管导管，包括主管(1)，其特征在于，所述主管(1)的右侧螺接有弧形软胶头(2)，所述主管(1)的内腔设有挡板(3)，所述挡板(3)的右侧连接有套筒(4)，所述主管(1)的左侧连接有固定筒(5)，所述固定筒(5)的左侧连接有第一麻醉管(6)，所述第一麻醉管(6)的左侧贯穿主管(1)且延伸至外侧，所述第一麻醉管(6)的外侧连接有闸阀，所述主管(1)的外侧设有与固定筒(5)位置相对应的刻度线(7)，所述固定筒(5)的右侧连接有第二麻醉管(8)，所述第二麻醉管(8)的右侧穿过套筒(4)且延伸至弧形软胶头(2)的内腔，所述主管(1)的外侧套接有保护套(9)。 2.根据权利要求1所述的麻醉科用多功能气管导管，其特征在于，所述主管(1)的内腔对称设有通气管(10)，所述通气管(10)的右侧均贯穿挡板(3)且延伸至弧形软胶头(2)的内腔，所述通气管(10)的左侧共同连接有连接管(11)，所述连接管(11)的左侧连接有进气管(12)。 3.根据权利要求1所述的麻醉科用多功能气管导管，其特征在于，所述第一麻醉管(6)的外侧通过排气管(13)连接有气囊(14)，且所述排气管(13)的外侧设有闸阀，所述固定筒(5)的内腔连接有固定环(15)，所述固定环(15)的右侧等距设有凹槽，所述凹槽的内腔均连接有弹簧(16)，所述弹簧(16)的右侧共同连接有锥形块(17)，所述锥形块(17)的左侧连接有活动柱(18)，所述活动柱(18)的外侧套接有与固定环(15)内腔直径相匹配的密封套(19)，且所述主管(1)与固定筒(5)均为透明色。 4.根据权利要求1所述的麻醉科用多功能气管导管，其特征在于，所述保护套(9)的左侧通过连接套连接有紧固套(20)，所述紧固套(20)的左侧等距连接有螺纹齿片(21)，所述螺纹齿片(21)的外侧共同螺接有螺纹套(22)。 5.根据权利要求4所述的麻醉科用多功能气管导管，其特征在于，所述紧固套(20)的两侧均通过连接件对称连接有弹性带(23)，所述弹性带(23)的外侧均缝合有魔术贴(24)。



说 明 书

一种麻醉科用多功能气管导管

技术领域

本发明涉及麻醉科技术领域，尤其涉及一种麻醉科用多功能气管导管。

背景技术

麻醉的含义是用药物或其他方法使患者整体或局部暂时失去感觉，以便在手术治疗时达到患者无痛目的，其麻醉科主要是运用有关麻醉的基础理论、临床知识和技术以消除患者手术疼痛，保证患者安全。

目前手术临床上经常需要使用气管导管插入人体气管来建立人工气道，且需要在人体气管内表面进行麻醉处理，目前大多数临床所使用的气管导管只具有一个气孔，不便于对患者同时进行麻醉及输氧处理，且实用性较差，且功能单一，且不方便对麻醉药的输入量进行有效的控制，且不便对气管导管进行有效的固定，导致其使用时容易走动，造成患者二次伤害，为此，我们提供一种麻醉科用多功能气管导管来解决此问题。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种麻醉科用多功能气管导管，使其对气管导管进行有效的固定，便于保护患者，且便于对患者进行氧气及麻药同时输入，有效的提高工作效率，且避免对患者进行多次的导管插入，有效的避免患者造成伤害，且便于对麻药的用量进行有效的控制。

为了实现上述目的，本发明采用了如下技术方案：

设计一种麻醉科用多功能气管导管，包括主管，所述主管的右侧螺接有弧形软胶头，所述主管的内腔设有挡板，所述挡板的右侧连接有套筒，所述主管的左侧连接有固定筒，所述固定筒的左侧连接有第一麻醉管，所述第一麻醉管的左侧贯穿主管且延伸至外侧，所述第一麻醉管的外侧连接有闸阀，所述主管的外侧设有与固定筒位置相对应的刻度线，所述固定筒的右侧连接有第二麻醉管，所述第二麻醉管的右侧穿过套筒且延伸至弧形软胶头的内腔，所述主管的外侧套接有保护套。

优选的，所述主管的内腔对称设有通气管，所述通气管的右侧均贯穿挡板且延伸至弧形软胶头的内腔，所述通气管的左侧共同连接有连接管，所述连接管的左侧连接有进气管。

优选的，所述第一麻醉管的外侧通过排气管连接有气囊，且所述排气管的外侧设有闸阀，所述固定筒的内腔连接有固定环，所述固定环的右侧等距设有凹槽，所述凹槽的内腔均连接有弹簧，所述弹簧的右侧共同连接有锥形块，所述锥形块的左侧连接有活动柱，所述活动柱的外侧套接有与固定环内腔直径相匹配的密封套，且所述主管与固定筒均为透明色。

优选的，所述保护套的左侧通过连接套连接有紧固套，所述紧固套的左侧等距连接有螺纹齿片，所述螺纹齿片的外侧共同螺接有螺纹套。

优选的，所述紧固套的两侧均通过连接件对称连接有弹性带，所述弹性带的外侧均缝合有魔术贴。

本发明提出的一种麻醉科用多功能气管导管，有益效果在于：本发明在使用时，通过将主管及弧形软胶头从患者的口腔插入气管内，当其插入气管内所需要的位置时，通过将保护套移动至患者的嘴唇外侧，通过螺纹套与紧固套外侧的螺纹齿片相螺接，便于对其进行固定，且紧固套通过连接套与保护套相连接，进而对其同时进行固定，且紧固套的两侧通过连接件对称连接弹性带，且弹性带的外侧均设有魔术贴，方便将弹性带围绕患者的后脑进行交叉放置，且通过其外侧的魔术贴之间相互粘接，便于通过固定弹性带，进而通过连接弹性带的紧固套固定主管，便于避免其可移动及晃动，对患者造成二次伤害，且通过进气管连接氧气输出端，便于进气管将氧气传输至连接管的内腔，进而连接管通过通气管将氧气传输至气管中，且通过第一麻醉管连接麻醉药的输出端，进而第一麻醉管将麻醉药传输至主管内腔的固定筒中，且通过刻度尺进行容量观察，当其输入适当的药量后，通过关闭第一麻醉管外侧的闸阀，且同时打开排气管外侧的闸阀，进而通过挤压气囊，进而气囊通过排气管将空气通过第一麻醉管排入固定筒的内腔，通过空气及液体挤压活动柱，活动柱通过锥形块拉伸弹簧，便于麻药通过第二麻醉管流入患者的气管中，便于对麻药的用量进行有效的控制，且方便输入麻药的同时，不影响对患者进行氧气传输。

与现有的技术相比，本发明的结构设计合理，且实用性强，便于对气管导管进行有效的固定，便于保护患者，且便于对患者进行氧气及麻药同时输入，有效的提高工作效率，且避免对患者进行多次的导管插入，有效的避免患者造成伤害，且便于对麻药的用量进行有效的控制。

附图说明

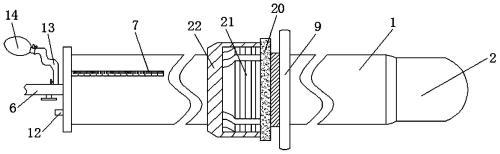

图1为本发明提出的一种麻醉科用多功能气管导管正视结构示意图；

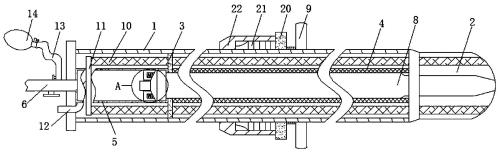

图2为本发明提出的一种麻醉科用多功能气管导管剖视结构示意图；

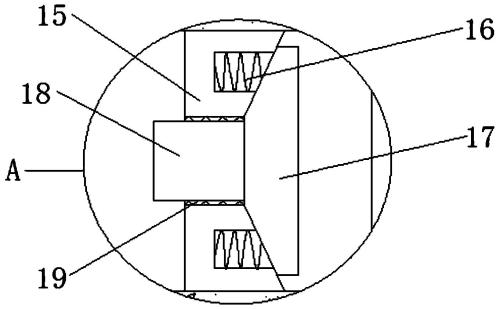

图3为本发明提出的A部分装置放大结构示意图；

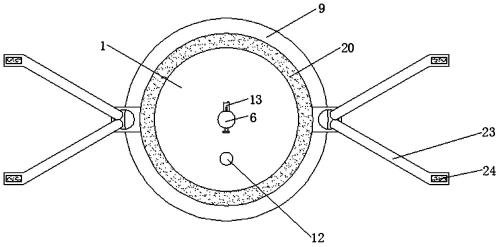

图4为本发明提出的一种麻醉科用多功能气管导管侧视结构示意图。

图中：主管1、弧形软胶头2、挡板3、套筒4、固定筒5、第一麻醉管6、刻度线7、第二麻醉管8、保护套9、通气管10、连接管11、进气管12、排气管13、气囊14、固定环15、弹簧16、锥形块17、活动柱18、密封套19、紧固套20、螺纹齿片21、螺纹套22、弹性带23、魔术贴24。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-4，一种麻醉科用多功能气管导管，包括主管1，主管1的右侧螺接有弧形软胶头2，主管1的内腔设有挡板3，挡板3的右侧连接有套筒4，主管1的左侧连接有固定筒5，固定筒5的左侧连接有第一麻醉管6，第一麻醉管6的左侧贯穿主管1且延伸至外侧，第一麻醉管6的外侧连接有闸阀，主管1的外侧设有与固定筒5位置相对应的刻度线7，固定筒5的右侧连接有第二麻醉管8，主管1的内腔对称设有通气管10，通气管10的右侧均贯穿挡板3且延伸至弧形软胶头2的内腔，通气管10的左侧共同连接有连接管11，连接管11的左侧连接有进气管12，便于通过进气管12连接氧气输入端，便于进气管12通过连接管11将氧气从通气管10输进气管，便于有助于患者呼吸。

第一麻醉管6的外侧通过排气管13连接有气囊14，且排气管13的外侧设有闸阀，固定筒5的内腔连接有固定环15，固定环15的右侧等距设有凹槽，凹槽的内腔均连接有弹簧16，弹簧16的右侧共同连接有锥形块17，锥形块17的左侧连接有活动柱18，活动柱18的外侧套接有与固定环15内腔直径相匹配的密封套19，且主管1与固定筒5均为透明色，便于通过第一麻醉管6将麻药注入固定筒5的内腔，且通过刻度线7可进行观察注入量，且当需要向气管中注入麻药时，通过挤压气囊14，进而气囊14通过排气管13将空气通过第一麻醉管6排入固定筒5的内腔，通过空气及液体挤压活动柱18，活动柱18通过锥形块17拉伸弹簧16，便于麻药流入第二麻醉管8中，便于进入患者的气管中，便于对麻药的用量进行有效的控制。

第二麻醉管8的右侧穿过套筒4且延伸至弧形软胶头2的内腔，主管1的外侧套接有保护套9，保护套9的左侧通过连接套连接有紧固套20，紧固套20的左侧等距连接有螺纹齿片21，螺纹齿片21的外侧共同螺接有螺纹套22，便于对保护套9进行有效的固定，进而便于保护患者，有效的提高患者的舒适度。

紧固套20的两侧均通过连接件对称连接有弹性带23，弹性带23的外侧均缝合有魔术贴24，便于对紧固套20及主管1进行有效的固定，便于防止在使用时其能够晃动，对患者造成伤害。

工作原理：本发明在使用时，通过将主管1及弧形软胶头2从患者的口腔插入气管内，当其插入气管内所需要的位置时，通过将保护套9移动至患者的嘴唇外侧，通过螺纹套22与紧固套20外侧的螺纹齿片21相螺接，便于对其进行固定，且紧固套20通过连接套与保护套9相连接，进而对其同时进行固定，且紧固套20的两侧通过连接件对称连接弹性带23，且弹性带23的外侧均设有魔术贴24，方便将弹性带23围绕患者的后脑进行交叉放置，且通过其外侧的魔术贴24之间相互粘接，便于通过固定弹性带23，进而通过连接弹性带23的紧固套20固定主管1，便于避免其可移动及晃动，对患者造成二次伤害，且通过进气管12连接氧气输出端，便于进气管12将氧气传输至连接管11的内腔，进而连接管11通过通气管10将氧气传输至气管中，且通过第一麻醉管6连接麻醉药的输出端，进而第一麻醉管6将麻醉药传输至主管1内腔的固定筒5中，且通过刻度尺7进行容量观察，当其输入适当的药量后，通过关闭第一麻醉管6外侧的闸阀，且同时打开排气管13外侧的闸阀，进而通过挤压气囊14，进而气囊14通过排气管13将空气通过第一麻醉管6排入固定筒5的内腔，通过空气及液体挤压活动柱18，活动柱18通过锥形块17拉伸弹簧16，便于麻药通过第二麻醉管8流入患者的气管中，便于对麻药的用量进行有效的控制，且方便输入麻药的同时，不影响对患者进行氧气传输。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。



说 明 书 附 图
