一种麻醉科头枕式悬空麻醉装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201810383700.1
申请日：	20180426
申请（专利权）人：	[刘伟]
地址：	山东省枣庄市滕州市杏坛路181号
发明人：	[刘伟]
主分类号：	A61M16/01
公开（公告）号：	CN108837261A
公开（公告）日：	20181120
代理机构：	北京高沃律师事务所
代理人：	[程华]



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN108837261A （45）申请公布日 20181120



（21）申请号 CN201810383700.1   （22）申请日 20180426   （71）申请人 [刘伟]   地址 山东省枣庄市滕州市杏坛路181号   （72）发明人 [刘伟]   （74）专利代理机构 北京高沃律师事务所         代理人 [程华]
（54）发明名称      一种麻醉科头枕式悬空麻醉装置
（57）摘要      本发明公开了一种麻醉科头枕式悬空麻醉装置，包括支撑板，支撑板的上表面设有弧形托板，弧形托板的凹槽内设有弧形海绵垫，支撑板的右侧面设有缓冲斜梯，支撑板的左侧面设有托板，托板的上表面前后两侧设有两个前后对称设置的电动伸缩杆，电动伸缩杆的上端面设有操作板，操作板的上表面中部设有储气罐，储气罐的右侧设有呼吸面罩，呼吸面罩的外侧面通过导气管与储气罐的上端面相连，本麻醉科头枕式悬空麻醉装置，结构紧凑，移动方便，使用时占用空间小，可以快速对患者进行呼吸道吸入给药麻醉，提耳的设置使得本发明可以很方便的进行位置移动，气体流量传感器可以对麻醉剂的吸入量进行测量。



权 利 要 求 书

1.一种麻醉科头枕式悬空麻醉装置，包括支撑板(2)，其特征在于：所述支撑板(2)的上表面设有弧形托板(4)，弧形托板(4)的凹槽内设有弧形海绵垫(6)，支撑板(2)的右侧面设有缓冲斜梯(3)，支撑板(2)的左侧面设有托板(1)，托板(1)的上表面前后两侧设有两个前后对称设置的电动伸缩杆(18)，电动伸缩杆(18)的上端面设有操作板(17)，操作板(17)的上表面中部设有储气罐(22)，储气罐(22)的右侧设有呼吸面罩(9)，呼吸面罩(9)的外侧面通过导气管(11)与储气罐(22)的上端面相连，导气管(11)上设有电磁阀(13)和气体流量传感器(12)，呼吸面罩(9)的外侧面上端设有氧气接入管(10)，操作板(17)通过设置在其上表面前端的轴承转动连接有支撑杆(20)，支撑杆(20)通过设置在其上端面的阻尼铰链转动连接有显示器(14)，操作板(17)的上表面前端设有单片机(21)，单片机(21)的输入端分别与外部电源、气体流量传感器(12)和电磁阀(13)的输出端电连接，单片机(21)的输出端与显示器(14)的输入端电连接。 2.根据权利要求1所述的一种麻醉科头枕式悬空麻醉装置，其特征在于：所述弧形托板(4)的上表面前后两侧设有两个前后对称设置的安装槽，安装槽的内部设有提耳(5)。 3.根据权利要求1所述的一种麻醉科头枕式悬空麻醉装置，其特征在于：所述电动伸缩杆(18)的外侧面下端通过支撑肋板与托板(1)的上表面相连，且支撑肋板的数量为四个，四个支撑肋板均匀分布在电动伸缩杆(18)的外侧面四周。 4.根据权利要求1所述的一种麻醉科头枕式悬空麻醉装置，其特征在于：所述操作板(17)的上表面后端设有储药盒(16)，储药盒(16)的内侧面设有隔板(15)。 5.根据权利要求1所述的一种麻醉科头枕式悬空麻醉装置，其特征在于：所述呼吸面罩(9)的前侧面设有弹性连接带(8)，弹性连接带(8)的末端设有卡块(7)，呼吸面罩(9)的后侧面设有与卡块(7)卡接对称设置的卡槽(19)。



说 明 书

一种麻醉科头枕式悬空麻醉装置

技术领域

本发明涉及医疗设备技术领域，具体为一种麻醉科头枕式悬空麻醉装置。

背景技术

目前，外科手术用的麻醉方式有呼吸道吸入给药麻醉和注射麻醉，呼吸道吸入给药麻醉比较常见，但是常用的呼吸道吸入给药麻醉常需要医生手动操作去控制计量，使用不方便，浪费时间，同时对医护人员自身的技术要求很高，降低了医生的工作效率，稍有不慎就有可能造成患者吸入过多的麻醉剂，给患者带来不可逆转的副作用。现有呼吸道吸入给药麻醉装置大都结构复杂，移动不便。

发明内容

本发明要解决的技术问题是克服现有的缺陷，提供一种麻醉科头枕式悬空麻醉装置，可以很方便的对麻醉剂的吸入量进行控制，给外科手术麻醉的使用带来了便利，而且可以很方便的进行位置移动，进一步提升了本发明的使用效率，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种麻醉科头枕式悬空麻醉装置，包括支撑板，所述支撑板的上表面设有弧形托板，弧形托板的凹槽内设有弧形海绵垫，支撑板的右侧面设有缓冲斜梯，支撑板的左侧面设有托板，托板的上表面前后两侧设有两个前后对称设置的电动伸缩杆，电动伸缩杆的上端面设有操作板，操作板的上表面中部设有储气罐，储气罐的右侧设有呼吸面罩，呼吸面罩的外侧面通过导气管与储气罐的上端面相连，导气管上设有电磁阀和气体流量传感器，呼吸面罩的外侧面上端设有氧气接入管，操作板通过设置在其上表面前端的轴承转动连接有支撑杆，支撑杆通过设置在其上端面的阻尼铰链转动连接有显示器，操作板的上表面前端设有单片机，单片机的输入端分别与外部电源、气体流量传感器和电磁阀的输出端电连接，单片机的输出端与显示器的输入端电连接。

作为本发明的一种优选技术方案，所述弧形托板的上表面前后两侧设有两个前后对称设置的安装槽，安装槽的内部设有提耳。

作为本发明的一种优选技术方案，所述电动伸缩杆的外侧面下端通过支撑肋板与托板的上表面相连，且支撑肋板的数量为四个，四个支撑肋板均匀分布在电动伸缩杆的外侧面四周。

作为本发明的一种优选技术方案，所述操作板的上表面后端设有储药盒，储药盒的内侧面设有隔板。

作为本发明的一种优选技术方案，所述呼吸面罩的前侧面设有弹性连接带，弹性连接带的末端设有卡块，呼吸面罩的后侧面设有与卡块卡接对称设置的卡槽。

与现有技术相比，本发明的有益效果是：本麻醉科头枕式悬空麻醉装置，结构紧凑，移动方便，使用时占用空间小，可以快速对患者进行呼吸道吸入给药麻醉，提耳的设置使得本发明可以很方便的进行位置移动，气体流量传感器可以对麻醉剂的吸入量进行测量。

附图说明

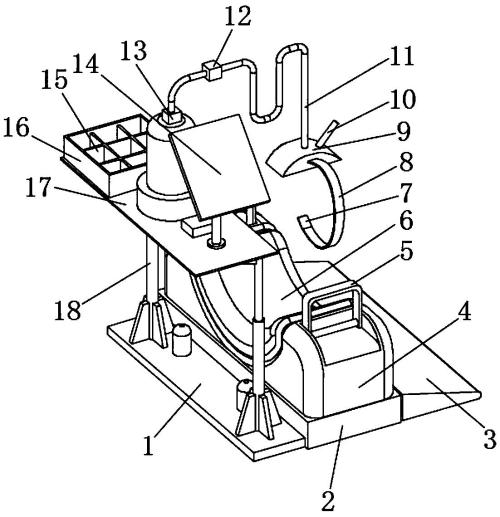

图1为本发明结构示意图；

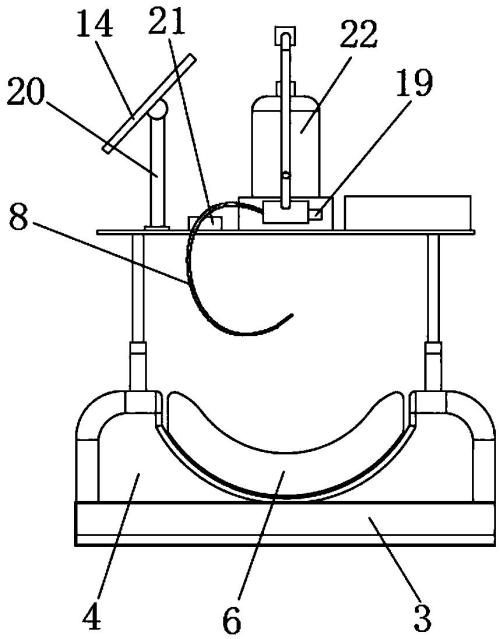

图2为本发明右视图。

图中：1托板、2支撑板、3缓冲斜梯、4弧形托板、5提耳、6弧形海绵垫、7卡块、8弹性连接带、9呼吸面罩、10氧气接入管、11导气管、12气体流量传感器、13电磁阀、14显示器、15隔板、16储药盒、17操作板、18电动伸缩杆、19卡槽、20支撑杆、21单片机、22储气罐。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种麻醉科头枕式悬空麻醉装置，包括支撑板2，支撑板2的上表面设有弧形托板4，弧形托板4的上表面前后两侧设有两个前后对称设置的安装槽，安装槽的内部设有提耳5，提耳5的设置使得本发明可以很方便的进行位置移动，弧形托板4的凹槽内设有弧形海绵垫6，支撑板2的右侧面设有缓冲斜梯3，支撑板2的左侧面设有托板1，托板1的上表面前后两侧设有两个前后对称设置的电动伸缩杆18，电动伸缩杆18的外侧面下端通过支撑肋板与托板1的上表面相连，且支撑肋板的数量为四个，四个支撑肋板均匀分布在电动伸缩杆18的外侧面四周，电动伸缩杆18的上端面设有操作板17，操作板17的上表面后端设有储药盒16，储药盒16的内侧面设有隔板15，操作板17的上表面中部设有储气罐22，储气罐22的右侧设有呼吸面罩9，呼吸面罩9的前侧面设有弹性连接带8，弹性连接带8的末端设有卡块7，呼吸面罩9的后侧面设有与卡块7卡接对称设置的卡槽19，呼吸面罩9的外侧面通过导气管11与储气罐22的上端面相连，导气管11上设有电磁阀13和气体流量传感器12，气体流量传感器12可以对麻醉剂的吸入量进行测量，呼吸面罩9的外侧面上端设有氧气接入管10，操作板17通过设置在其上表面前端的轴承转动连接有支撑杆20，支撑杆20通过设置在其上端面的阻尼铰链转动连接有显示器14，操作板17的上表面前端设有单片机21，单片机21的输入端分别与外部电源、气体流量传感器12和电磁阀13的输出端电连接，单片机21的输出端与显示器14的输入端电连接，单片机21控制显示器14采用现有技术中常用的方法，本麻醉科头枕式悬空麻醉装置，结构紧凑，移动方便，使用时占用空间小，可以快速对患者进行呼吸道吸入给药麻醉。

在使用时：接通外部电源，将氧气接入管10通过导管与外部供氧装置相连，将呼吸面罩9扣在患者的口鼻部，然后通过弹性连接带8对呼吸面罩9的位置进行固定，单片机21控制电磁阀13开启，储气罐22中的气体麻醉剂经由导气管11进入到呼吸面罩9内被患者吸入呼吸道，同时由气体流量传感器12对麻醉剂的吸入量进行测量，并将测量数据发送到单片机21，由单片机21通过显示器14对这些数据进行显示。

本发明可以方便的进行移动，携带时占用空间少，便于携带和使用；可以快速对患者进行麻醉，提高了使用便利性；弹性连接带8的设置方便了呼吸面罩9的固定，提高了使用便利性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。



说 明 书 附 图
