麻醉药品/麻醉耗材管理装置

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201320714730.9
申请日：	20131114
申请（专利权）人：	[杨军良]
地址：	广东省深圳市龙岗区深惠路1228号龙岗中心医院
发明人：	[杨军良]
主分类号：	A47B67/02
公开（公告）号：	CN203897740U
公开（公告）日：	20141029
代理机构：	深圳市硕法知识产权代理事务所（普通合伙）
代理人：	[李姝]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN203897740U （45）授权公告日 20141029



（21）申请号 CN201320714730.9   （22）申请日 20131114   （73）专利权人 [杨军良]   地址 广东省深圳市龙岗区深惠路1228号龙岗中心医院   （72）发明人 [杨军良]   （74）专利代理机构 深圳市硕法知识产权代理事务所（普通合伙）         代理人 [李姝]
（54）实用新型名称      麻醉药品/麻醉耗材管理装置
（57）摘要      本实用新型涉及柜子，公开了一种麻醉药品/麻醉耗材管理装置，包括柜体，所述柜体设有面板，所述柜体内并排设置有多个与面板垂直的储药柜，所述储药柜对应面板的底端设置有伸出的出药口，所述出药口外连接有高于出药口的接药槽，所述出药口下方设置有出药推块，所述出药推块由一电机驱动将出药口上的麻醉药品或麻醉耗材推上至接药槽内，所述面板上设置有连通接药槽的取药口；所述面板上设置有显示屏、输入按键盘和指纹采集器，所述柜体内设置有与外界计算机连接的控制主板，所述电机、显示屏、输入按键盘和指纹采集器电性连接控制主板。本实用新型通过身份认证而自动取药，做到取药人与药柜的物理隔离，从而提高了麻醉药品/麻醉耗材在领用过程中的安全性和实用性。



权 利 要 求 书

1.一种麻醉药品/麻醉耗材管理装置，包括柜体，其特征在于：所述柜体设有面板，所述柜体内并排设置有多个与面板垂直的储药柜，所述储药柜对应面板的底端设置有伸出的出药口，所述出药口外连接有高于出药口的接药槽，所述出药口下方设置有出药推块，所述出药推块由一电机驱动将出药口上的麻醉药品或麻醉耗材推上至接药槽内，所述面板上设置有连通接药槽的取药口；所述面板上设置有显示屏、输入按键盘和指纹采集器，所述柜体内设置有与外界计算机连接的控制主板，所述电机、显示屏、输入按键盘和指纹采集器电性连接控制主板。

2. 根据权利要求1所述麻醉药品/麻醉耗材管理装置，其特征在于：所述储药柜的顶端设置有补药口，所述储药柜内分层设有多层贮药斜层板，所述贮药斜层板的高端顶抵于储药柜的柜壁，所述贮药斜层板的低端与柜壁的距离大于麻醉药品或麻醉耗材的宽度。

3. 根据权利要求1所述麻醉药品/麻醉耗材管理装置，其特征在于：所述接药槽包括向下倾斜的接药斜板和从接药斜板顶端竖直向上延伸的挡板。

4. 根据权利要求1所述麻醉药品/麻醉耗材管理装置，其特征在于：所述柜体内还设置有ups电源。



说 明 书

麻醉药品/麻醉耗材管理装置

技术领域

本实用新型涉及柜子，尤其是涉及一种能通过身份认证而自动取药，做 到取药人与药柜的物理隔离，从而提高了麻醉药品/麻醉耗材在领用过程中 的安全性和实用性的的麻醉药品/麻醉耗材管理装置。

背景技术

目前麻醉药品/麻醉耗材的管理按国家规定需专人、专柜、专锁、专账、 专登记，其目的就是要保证麻醉药品/麻醉耗材不丢失。除保证上述五专之 外，为确保药品安全领用，还需要麻醉药品/麻醉耗材的领用过程应在两人 以上相互监督下完成，即一个人触摸药品时一定要有另一人在场共同认可， 并双人核对和签字后才允许药品的转移，一旦出现问题两人要负连带责任。

由于上述要求，麻醉科要配备专职人员管理药品，但是麻醉医生的日常 工作安排有较大的机动性，用药常常需随时调整，并要求24小时随时有可 能领用药物。麻醉科的药品领用和归还过程，成为了医院各科室中最为繁琐、 费人、费事、费时的工作，即便是夜间和节假日也不例外。

发明内容

为克服现有麻醉药品/麻醉耗材在领用过程中的繁琐、费人、费事、费 时的缺点，本实用新型目的在于提供一种能通过身份认证而自动取药，做到 取药人与药柜的物理隔离，从而提高了麻醉药品/麻醉耗材在领用过程中的 安全性和实用性的麻醉药品/麻醉耗材管理装置。

本实用新型通过以下技术措施实现的，一种麻醉药品/麻醉耗材管理装 置，包括柜体，所述柜体设有面板，所述柜体内并排设置有多个与面板垂直 的储药柜，所述储药柜对应面板的底端设置有伸出的出药口，所述出药口外 连接有高于出药口的接药槽，所述出药口下方设置有出药推块，所述出药推 块由一电机驱动将出药口上的麻醉药品或麻醉耗材推上至接药槽内，所述面 板上设置有连通接药槽的取药口；所述面板上设置有显示屏、输入按键盘和 指纹采集器，所述柜体内设置有与外界计算机连接的控制主板，所述电机、 显示屏、输入按键盘和指纹采集器电性连接控制主板。

作为一种优选方式，所述储药柜的顶端设置有补药口，所述储药柜内分 层设有多层贮药斜层板，所述贮药斜层板的高端顶抵于储药柜的柜壁，所述 贮药斜层板的低端与柜壁的距离大于麻醉药品或麻醉耗材的宽度。

作为一种优选方式，所述接药槽包括向下倾斜的接药斜板和从接药斜板 顶端竖直向上延伸的挡板。

作为一种优选方式，所述控制主板还电性连接有短信发送模块。

作为一种优选方式，所述柜体内还设置有ups电源。

本实用新型利用指纹采集器和密码进行双重身份认证，并通过控制主板 在短时间内接收到二个合法身份的取药请求，才由控制主板控制电机驱动出 药推块将出药口上的麻醉药品或麻醉耗材推上至接药槽内以方便取用。同时 本实用新型的储药柜内分层设有多层贮药斜层板，利用自由落体的原理，当 底部出药口的麻醉药品或麻醉耗材取出后，上方的麻醉药品或麻醉耗材自动 补充到出药口，实现了自动取药，做到取药人与药柜的物理隔离，从而提高 了麻醉药品/麻醉耗材在领用过程中的安全性和实用性。实现了取药人与药 品存储的物理隔离，在保证安全的前提下，提高了药品的储量，极大的方便 了医护人员领取麻醉药品/麻醉耗材的过程。

附图说明

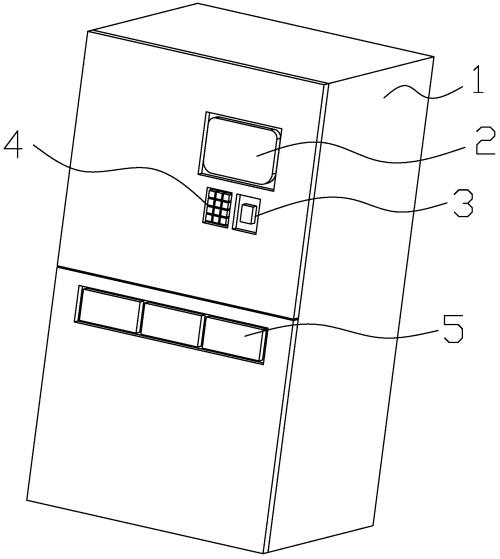

图1为本实用新型实施例的外观结构示意图；

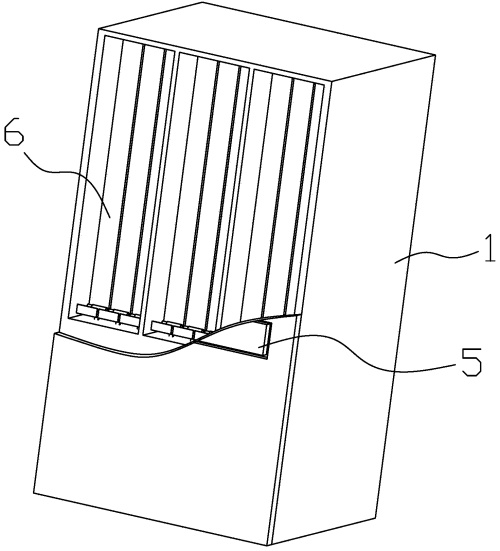

图2为本实用新型实施例的局部拆卸面板的结构示意图；

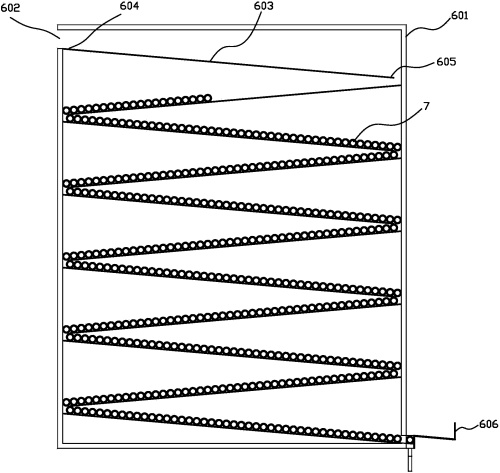

图3为本实用新型实施例储药柜的正面结构示意图；

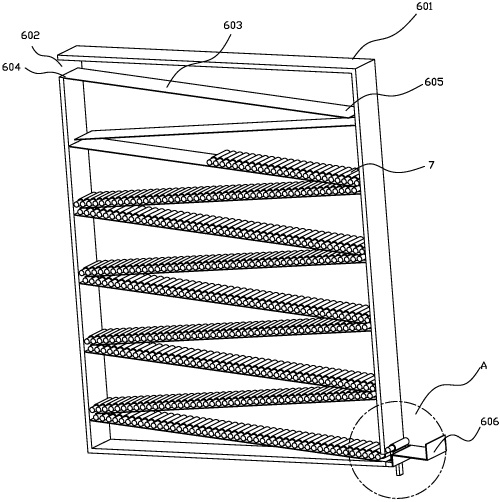

图4为本实用新型实施例储药柜药品推出时的结构示意图；

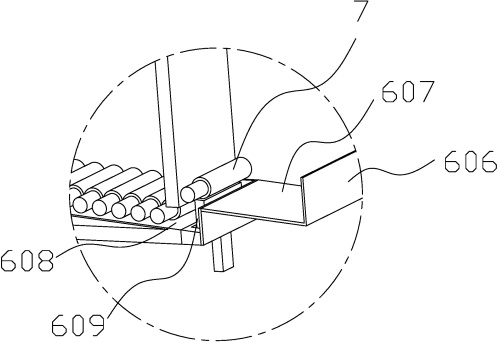

图5为图4的A局部放大图。

具体实施方式

下面结合实施例并对照附图对本实用新型作进一步详细说明。

参考图1至图5，一种麻醉药品/麻醉耗材管理装置，包括柜体1，柜体 1设有面板，面板上设置有显示屏2、输入按键盘4、指纹采集器3和取药口 5，柜体1内并排设置有多个与面板垂直的储药柜6，储药柜对应面板的底端 设置有伸出的出药口608，出药口608外连接有高于出药口的接药槽，接药 槽包括向下倾斜的接药斜板607和从接药斜板顶端竖直向上延伸的挡板 606，出药口608下方设置有出药推块609，出药推块609由一电机（图中未 示出）驱动将出药口608上的麻醉药品或麻醉耗材7推上至接药槽内；柜体 1内设置有与外界计算机连接的控制主板（图中未示出），电机、显示屏2、 输入按键盘4和指纹采集器3电性连接控制主板。

取药人利用指纹采集器3和在输入按键盘4中输入密码进行双重身份认 证，并通过控制主板在短时间内接收到二个合法身份的取药请求，才由控制 主板控制电机驱动出药推块将出药口上的麻醉药品或麻醉耗材推上至接药 槽内以方便取用。

1）首先通过面板选择系统；如储药柜（A1仓），在面板上的对应位置用 汉字以及图像标明所储存的物品，确认指纹后，还可同时通过密码认证，根 据相应权限，有权限的仓位用亮灯（可设置在面板相应位置）表示，所有有 权限的仓位选择键有效；如无权限，未亮灯的仓位选择键无效，如选择仓位 A1，则其他仓位灯熄灭，待A1存储物品提取操作结束，面板回复选择状态。

2）在所有获取物品取出后，点击输入按键盘4上的退出按钮，点击输 入按键盘4上的按钮时，数据库执行登出操作，所有面板选择区仓位灯熄灭。

3）面板设一LED数字屏幕，此屏幕可以显示汉字以及数字。如执行A1 柜操作时，则面板显示A1柜所储存的物品以及物品数量的信息。在货柜与 计算机通讯时，LED屏幕显示请等待信息。如通讯失败则给出提示，要求操 作者重新操作。

面板区域，设计有输入按键盘4，用于确认以及取消和登陆退出按键。5 分钟无操作提示登录退出。10分钟内无操作自动退出。

LED屏幕在每个货柜的操作结束后，提示下一步操作或退出。

本实施例的一种麻醉药品/麻醉耗材管理装置，在前面的基础上，储药 柜6的机械系统设计如图3、图4和图5所示，储药柜6的顶端设置有补药 口602，储药柜6内分层设有多层贮药斜层板603，贮药斜层板的高端604 顶抵于储药柜的柜壁601，贮药斜层板的低端605与柜壁601的距离大于麻 醉药品或麻醉耗材7的宽度。

本实施例的一种麻醉药品/麻醉耗材管理装置，在前面的基础上控制主 板还电性连接有短信发送模块。用于在异常情况下通过短信通知管理员，异 常情况如下：

1），在储物柜遭到外力破坏时，以短信通知管理员，并通知值班保安；

2），在断电时，利用ups提供电源向管理员发送短信；

3），提货数目出现错误时应报管理员短信；

4），低储量时，应短信通知管理员增加药品储量。

本实施例的一种麻醉药品/麻醉耗材管理装置，在前面的基础上柜体1 内还设置有ups电源。用于形成断电保护系统：

1）、在管理柜断电后，利用ups提供的电源，进行数据库紧急备份工作 （需要多重保证措施）；

2）、在管理柜断电后，指纹锁无效化，需要管理员手动重置开关；

3）、管理柜断电后，管理柜控制面板断电，锁死，需要管理员手动重置 开关；

4）、管理柜断电后，药品输出口锁死，需要管理员手动解锁：

5）、在管理柜断电后，电机停止锁死，需要管理员手动解锁。

以上是对本实用新型麻醉药品/麻醉耗材管理装置进行了阐述，用于帮 助理解本实用新型，但本实用新型的实施方式并不受上述实施例的限制，任 何未背离本实用新型原理下所作的改变、修饰、替代、组合、简化，均应为 等效的置换方式，都包含在本实用新型的保护范围之内。



说 明 书 附 图

图1

图2

图3

图4

图5
