一种用于麻醉机的麻醉药盒子

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN200610073400.0
申请日：	20060411
申请（专利权）人：	[通用电气公司]
地址：	美国纽约州
发明人：	[D·K·博顿, C·G·凯西, S·A·延德尔, J·E·克劳斯]
主分类号：	A61M16/01(2006.01)I
公开（公告）号：	CN1868551
公开（公告）日：	20061129
代理机构：	中国专利代理（香港）有限公司
代理人：	[蔡民军, 谭祐祥]



（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN1868551 （45）授权公告日 20061129



（21）申请号 CN200610073400.0   （22）申请日 20060411   （71）申请人 [通用电气公司]   地址 美国纽约州   （72）发明人 [D·K·博顿, C·G·凯西, S·A·延德尔, J·E·克劳斯]   （74）专利代理机构 中国专利代理（香港）有限公司         代理人 [蔡民军, 谭祐祥]
（54）发明名称      一种用于麻醉机的麻醉药盒子
（57）摘要      一种用于汽化输送给患者的麻醉药的盒子(10)由麻醉机所容纳，所述麻醉机具有用于控制麻醉药汽化的控制机构。在一个优选实施例中，所述盒子(10)包括外壳(11)，以包含和发送麻醉药。传感器(36，44)，如压力传感器或温度传感器，嵌在所述外壳(11)内以获得容器(12)内药品的数值。所述传感器(36，44)可操作地连接到所述容器(12)以获得药品的精确值。当盒子(10)被麻醉机所容纳时，通信线路(38)位于传感器(36，44)与麻醉机的控制机构之间。因此，所述盒子(10)提供了能够有效和精确地提供在容器(12)内汽化的麻醉药的数值。



权 利 要 求 书

1.一种当盒子(10)被麻醉机所容纳时用于汽化输送给患者的麻 醉药的盒子(10)，所述麻醉机具有用于控制麻醉药汽化的控制机构， 所述盒子包括：

外壳(11)，其具有容器(12)，以包含和发送麻醉药；

传感器(36，44)，其嵌在所述外壳(11)内，以获得容器(12) 内药品的数值，所述传感器(36)可操作地连接到所述容器(12)以 获得药品的精确值；以及

通信线路(38)，当所述盒子由麻醉机所容纳时所述通信线路位 于传感器(36)与麻醉机的控制机构之间。

2.如权利要求1所述的盒子(10)，其特征在于：所述传感器(36) 为压力传感器，其用于探测容器(12)内新鲜气体和麻醉药蒸汽的压 力。

3.如权利要求1所述的盒子(10)，其特征在于：所述传感器(36) 为温度传感器，其用于探测容器(12)内麻醉药蒸汽的温度。

4.如权利要求3所述的盒子(10)，其特征在于：所述温度传感 器(36)为热敏电阻。

5.如权利要求1所述的盒子(10)，其特征在于：还包括吸附芯 (28)，所述吸附芯位于外壳(11)内，用于吸附麻醉药并使麻醉药 汽化成气体以输送给患者。

6.如权利要求5所述的盒子(10)，其特征在于：所述传感器(36) 与吸附芯(28)接触。

7.如权利要求6所述的盒子(10)，其特征在于：还包括托架， 以将所述传感器固定到吸附芯上。

8.如权利要求7所述的盒子(10)，其特征在于：所述托架由吸 附芯材料制成。

9.如权利要求1所述的盒子，其特征在于：所述通信线路(38) 包括细长的电路板。

10.如权利要求9所述的盒子，其特征在于：所述传感器(36)连 接到所述细长的电路板(38)上，并且当盒子(10)被麻醉机所容纳 时，所述电路板(38)可操作地连接到控制机构上。



说 明 书

一种用于麻醉机的麻醉药盒子

                       技术领域

本发明通常涉及一种控制输送给患者的麻醉药的汽化的装置。尤 其是，本发明涉及一种盒子，所述盒子由麻醉机可移除地容纳在麻醉 机内。所述盒子包括具有用于包含麻醉药的麻醉药容器的外壳和至少 一个嵌在所述外壳座中的传感器，所述传感器可操作地连接到所述容 器以获得容器内麻醉药的数值。

                       背景技术

在麻醉药的输送期间，患者吸入的气态麻醉药由氧气、氮气、一 氧化二氮及吸入式麻醉药构成。在管理温度下，吸入式麻醉药通常处 于液态，并且需要利用麻醉药汽化器来汽化所述液态麻醉药。麻醉药 汽化器具有储存所要汽化药品的药品容器。

众所周知，药品容器为舱或盒子的形式，如由Datex-ohmeda有限 公司(Madison，Wisconsin)生产的Aladin型。所述的盒子可从麻醉 机上移走以便通过简单的移走所述盒子并用对应不同类型麻醉药的不 同盒子替换就可向麻醉机供应不同类型的麻醉药。所述盒子包括含有 输送给患者的麻醉药的药品容器。

在这种已知的装置中，在麻醉机内具有控制将麻醉药汽化到所需 浓度的装置。已知的麻醉药控制装置包括两部分：麻醉机内的致动器 和麻醉机内的单独探测机构。在这种已知的装置中，麻醉机的温度探 测传感器设置在盒子外壳后端的盒子外部，其探测麻醉药的近似温 度。盒子内的近似压力在麻醉药流入麻醉机之后由盒子的流量测得。 考虑新鲜气体的含量(氧气和一氧化二氮/空气)有助于获得更精确 的数值。可以理解，在盒子操作地任何时间，实时和精确地获得盒子 容器内麻醉药的温度是很重要的。

还可以理解，需要消除盒子/麻醉机内任何不必要的控制机构和 重复的部件。其它已知的装置包括设置在每一可移除的汽化器内部的 重复的控制机构和部件，其使所述系统复杂了。

                       发明内容

本发明提供一种用于盒子或舱的新的装置，当所述盒子或舱由麻 醉机所容纳时，其用于汽化输送给患者的麻醉药。根据本发明，盒子 确保了实时并精确地测量盒子内麻醉药的物理性质。这里所描述和要 求保护的新装置消除了盒子/麻醉机内不必要的控制机构和部件，并 且还能够及时和有效地确定麻醉药的精确值。所述盒子的生产成本低 廉并消除了以前可移除汽化器装置的许多潜在的维修困难。

在一个优选实施例中，用于汽化输送给患者的麻醉药的盒子由麻 醉机所容纳，所述麻醉机具有用于控制麻醉药的汽化的控制机构。在 这种装置中，所述盒子包括具有容器的外壳，以容纳、包含和发送麻 醉药。传感器嵌在所述外壳内并能够获得容器内药品的数值。例如， 所述传感器可为温度传感器或压力传感器。所述传感器可操作地连接 到所述容器以获得药品的精确值。本发明不同于现有的盒子，现有的 盒子将传感器设置在外壳的外部并仅能够非直接地获得常常不精确的 麻醉药值。当盒子被麻醉机所容纳时，通信线路设置在传感器与麻醉 机的控制机构之间。这样，所述麻醉机直接与盒子连通，尤其是用于 获得由传感器探测到的精确值。

所述盒子可包括各种传感器，如压力传感器和/或温度传感器， 所述传感器根据本发明进行设置。在一个装置中，所述外壳含有吸附 芯，以获得麻醉药并使麻醉药汽化成气体以便输送给患者。在这种装 置中，传感器(如温度传感器)在预设的位置直接与吸附芯接触，所 述预设位置最好适于获得从吸附芯表面汽化的麻醉药的温度值。在这 种装置中，所述传感器可通过托架而被固定到吸附芯上，所述托架同 样由吸附芯材料制成。

                       附图说明

下面将结合附图对实现本发明的优选实施例的最优模式进行描 述，其中：

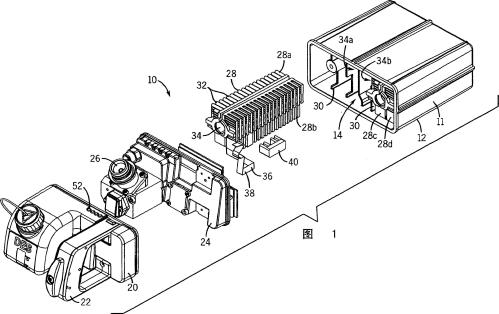

图1为用于汽化输送给患者的麻醉药的盒子的分解图；

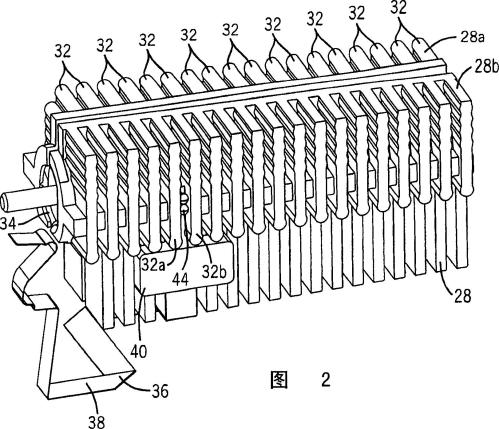

图2为包含在盒子内吸附芯的侧视图；

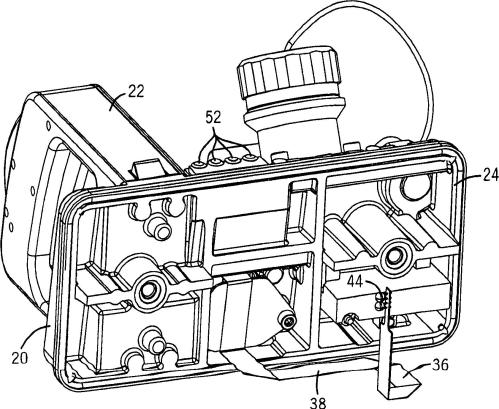

图3为盒子前盖的后视图；

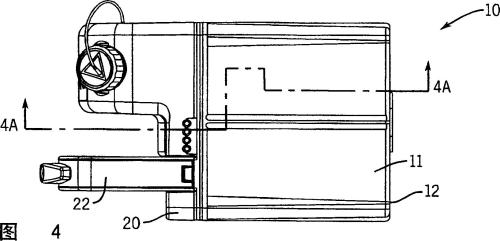

图4为图1所示盒子的顶视图；

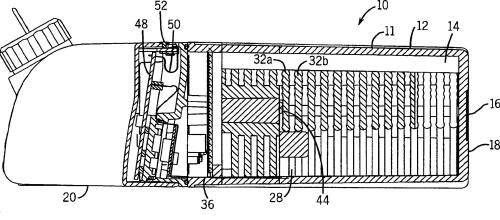

图4A为图4中沿A-A线的侧视图。

                     具体实施方式

下面将结合附图对本发明的最优实施例进行描述。应当指出，这 里所论述和描述的装置只是本发明原理的示例，其专门由所附的权利 要求书进行限定。本发明并不局限于下面所论述和示出的特定装置。 下面没有论述并且落在所附权利要求书的保护范围之内的替代和等同 的结构和功能是本发明的主旨。

通观图1、图4和图4A，其中示出了舱或盒子10。盒子10在可由 Datex-ohmeda有限公司(Madison，Wisconsin)生产的Aladin盒子模 型之后进行制作。盒子10可从麻醉机(未示出)上移走，以便通过简 单地移走盒子10并用对应不同麻醉药的不同盒子将其替换而使从盒子 10上取消麻醉药的输送以及将不同类型的麻醉药输送到麻醉机中。虽 然在本发明的范围内进行操作时，所述盒子可用于其它类型的麻醉 药，但是所示的特定的盒子10对于特定的麻醉药是有用的，即 Desflurane。

盒子10包括外壳11，外壳11具有容纳输送给患者的麻醉药的药品 容器12。如图1和图4A所示，所述药品容器12包括用于储存麻醉药(未 示出)的敞开的内部14。药品容器12具有位于外壳11后壁18上的排出 口16，所述排出口16用于容纳排出管(未示出)，该排出管是麻醉机 的一部分。通常，所述药品容器插入到麻醉机中(未示出)，以便所 述排出管被容纳在排出口16中并形成气密密封以将麻醉药蒸汽输送给 患者。

参看图1和图3，盒子10还包括具有手柄22的前盖20。所述前盖包 着具有填充口26的填充设备24。当装配盒子10时，填充口26夹在前盖 20与容器12之间，如图4A所示。如本领域所公知的一样，填充口用于 容纳含有输送的麻醉药液体(在所示的装置中其可为Desflurane)的 瓶子或瓶子适配器。填充口26与麻醉药液体的瓶子之间的相互作用使 得仅有一种类型的麻醉药可分配入盒子10的容器12中。具有特定的填 充口26的不同盒子用于分配每种类型的麻醉药。以这种方式可消除不 正确的麻醉药分配。通过填充口26，麻醉药液体流入到盒子10中并在 重力作用下沉降在容器12的底部。

参看图1、2和图4A，至少一个吸附芯28包含在容器12内，在所示 的装置中，两对吸附芯28a，28b和28c，28d包含在容器12内并由隔板 30分隔开。所述吸附芯28优选由吸附药品容器12内的特定麻醉药的材 料制成。例如，这种吸附材料可为聚乙烯。

每对吸附芯28a，28b和28c，28d包括多个肋形面32以增加总表面 积，所述麻醉药可从该表面上蒸发。通道34b允许新鲜的气体通过第 一组吸附芯28c，28d。通道34a使得汽化的液体及其夹带的新鲜气体 从吸附芯28a，28b，28c和28d流到药品容器12的后部18并流出外壳11 内的排出口16。如本领域所公知的一样，药品容器12的下部含有液态 麻醉药，药品容器12的上部含有汽化的麻醉药和呼吸气体。在操作期 间，温度和压力影响液态麻醉药并使其汽化成呼吸气体。之后，通过 排出口16将带有汽化药品的气体排出。

如图所示，盒子10包括嵌入式传感器36以获得容器12内药品的数 值。有益地是，传感器36可操作地连接到所述容器以获得药品的精确 值。在所示的装置中，传感器包括柔性电路板或条带式柔性电路38。 特别参看图2，柔性电路38被设置在容器12内和肋形面32a，32b之间 的吸附芯28内。固定托架40用于将柔性电路38固定到吸附芯28，尤其 是固定在肋形面32a，32b之间。在优选的装置中，托架40由吸附芯材 料(如聚乙烯)制成。

如图2和4A所示，柔性电路38的远端42具有传感器44。在所示的 装置中，传感器44为温度传感器(如热敏电阻)以探测容器内麻醉药 蒸汽的温度。在所示的装置中，传感器44优选设置在吸附芯28内，以 便在麻醉药汽化期间，传感器44可处于麻醉药可从肋形面32进行蒸发 的最后一个位置附近。还可以理解地是，传感器44能够被设置在容器 12内的其它位置，或者如果需要可被设置在距吸附芯28某一距离的位 置处。

虽然这里所描述的装置具有用于探测麻醉药蒸汽温度的传感器 36，但是本领域的技术人员可以理解，可使用各种其它类型的传感器， 并可在本发明的范围内进行操作。例如，所述传感器36可包括探测容 器内新鲜气体和麻醉药蒸汽压力的压力传感器。

参看图4A，当盒子10由麻醉机所容纳时，柔性电路38具有在传感 器44与麻醉机(未示出)的控制机构之间的通信线路。如图2和4A所 示，柔性电路38从吸附芯28开始延伸，穿过盒子10的填充设备24并固 定到电路板48上。电源接头50处于电路板48与多个前盖20的电接头52 之间。当将盒子10插入其中时，电插头52连接到麻醉机上。这样就提 供了传感器44与麻醉机之间的连接，从而使麻醉机和其内的控制机构 能够实时地接收由传感器获得的关于麻醉药的精确值，随后控制麻醉 药从盒子19中的汽化。

部件列表

说 明 书 附 图
