一种麻醉医生用麻醉药盘

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201721663811.5
申请日：	20171204
申请（专利权）人：	[崔海彬]
地址：	辽宁省沈阳市和平区南京北街中国医科大学附属口腔医院麻醉科
发明人：	[崔海彬, 张倩, 何晓帆]
主分类号：	A61B50/33
公开（公告）号：	CN208725899U
公开（公告）日：	20190412
代理机构：	泰州地益专利事务所
代理人：	[谭建成]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208725899U （45）授权公告日 20190412



（21）申请号 CN201721663811.5   （22）申请日 20171204   （73）专利权人 [崔海彬]   地址 辽宁省沈阳市和平区南京北街中国医科大学附属口腔医院麻醉科   （72）发明人 [崔海彬, 张倩, 何晓帆]   （74）专利代理机构 泰州地益专利事务所         代理人 [谭建成]
（54）实用新型名称      一种麻醉师用麻醉药盘
（57）摘要      本实用新型公开了一种麻醉师用麻醉药盘，包括盒体、紫外线杀菌灯、蓄电盒、操作面板、麻醉注射器抽屉、麻醉药瓶抽屉和把手，所述盒体顶部一侧设置酒精棉放置槽、麻醉注射器回收槽和麻醉药瓶回收槽，所述麻醉注射器回收槽位于酒精棉放置槽和麻醉药瓶回收槽之间，所述麻醉注射器回收槽底部一侧通过凹槽安装紫外线杀菌灯和蓄电池，所述蓄电池位于紫外线杀菌灯一侧，所述紫外线杀菌灯与蓄电池电性相连，所述盒体顶部另一侧设置操作面板，所述操作面板顶部一侧通过螺栓安装石英钟，所述盒体内顶部设有麻醉注射器抽屉。该种麻醉师用麻醉药盘设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。



权 利 要 求 书

1.一种麻醉师用麻醉药盘，包括盒体(2)、紫外线杀菌灯(9)、蓄电池(1)、操作面板(6)、麻醉注射器抽屉(5)、麻醉药瓶抽屉(4)和把手(10)，其特征在于：所述盒体(2)顶部一侧设置酒精棉放置槽(11)、麻醉注射器回收槽(12)和麻醉药瓶回收槽(13)，所述麻醉注射器回收槽(12)位于酒精棉放置槽(11)和麻醉药瓶回收槽(13)之间，所述麻醉注射器回收槽(12)底部一侧通过凹槽安装紫外线杀菌灯(9)和蓄电池(1)，所述蓄电池(1)位于紫外线杀菌灯(9)一侧，所述紫外线杀菌灯(9)与蓄电池(1)电性相连，所述盒体(2)顶部另一侧设置操作面板(6)，所述操作面板(6)顶部一侧通过螺栓安装石英钟(8)，所述盒体(2)内顶部设有麻醉注射器抽屉(5)，所述麻醉注射器抽屉(5)内设有麻醉注射器放置槽(14)，所述盒体(2)内底部设有麻醉药瓶抽屉(4)，所述麻醉药瓶抽屉(4)内开设麻醉药瓶放置槽(17)和冰袋放置槽(16)，所述冰袋放置槽(16)位于麻醉药瓶放置槽(17)一侧。 2.根据权利要求1所述的一种麻醉师用麻醉药盘，其特征在于：所述麻醉注射器抽屉(5)和麻醉药瓶抽屉(4)内底部均铺设潮湿酒精软棉垫(15)。 3.根据权利要求1所述的一种麻醉师用麻醉药盘，其特征在于：所述盒体(2)顶部两侧均焊接把手(10)，所述操作面板(6)顶部两侧设置围板(7)。 4.根据权利要求1所述的一种麻醉师用麻醉药盘，其特征在于：所述盒体(2)一侧设有标识板(3)。



说 明 书

一种麻醉师用麻醉药盘

技术领域

本实用新型涉及一种药盘，特别涉及一种麻醉师用麻醉药盘。

背景技术

病人在做手术以前，需要对进行局麻或全麻以减轻给病人带来的肉体痛楚。现在的麻醉药盘通常采用最普通的盘体，都是临时将药瓶和注射器放在麻醉药盘上以便对病人进行麻醉处理。但是病人麻醉时通常采用三种五种麻醉药依次打入病人体内，临时放药很容易导致用药紊乱，起不到对病人应有的麻醉效果。况且，废弃的注射器和麻醉药瓶没有专门的回收槽进行放置，很容易造成药物污染。

实用新型内容

本实用新型的主要目的在于提供一种麻醉师用麻醉药盘，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种麻醉师用麻醉药盘，包括盒体、紫外线杀菌灯、蓄电盒、操作面板、麻醉注射器抽屉、麻醉药瓶抽屉和把手，所述盒体顶部一侧设置酒精棉放置槽、麻醉注射器回收槽和麻醉药瓶回收槽，所述麻醉注射器回收槽位于酒精棉放置槽和麻醉药瓶回收槽之间，所述麻醉注射器回收槽底部一侧通过凹槽安装紫外线杀菌灯和蓄电池，所述蓄电池位于紫外线杀菌灯一侧，所述紫外线杀菌灯与蓄电池电性相连，所述盒体顶部另一侧设置操作面板，所述操作面板顶部一侧通过螺栓安装石英钟，所述盒体内顶部设有麻醉注射器抽屉，所述麻醉注射器抽屉内设有麻醉注射器放置槽，所述盒体内底部设有麻醉药瓶抽屉，所述麻醉药瓶抽屉内开设麻醉药瓶放置槽和冰袋放置槽，所述冰袋放置槽位于麻醉药瓶放置槽一侧。

进一步地，所述麻醉注射器抽屉和麻醉药瓶抽屉内底部均铺设潮湿酒精软棉垫。

进一步地，所述盒体顶部两侧均焊接把手，所述操作面板顶部两侧设置围板。

进一步地，所述盒体一侧设有标识板。

与现有技术相比，本实用新型具有如下有益效果：通过设置麻醉药瓶回收槽可以对废弃的麻醉药瓶进行回收，通过设置麻醉注射器回收槽，可以对废弃的麻醉注射器进行回收，防止废弃的麻醉药瓶和注射器造成医药污染，通过设置紫外线杀菌灯，可以对麻醉注射器回收槽和麻醉药瓶回收槽内的麻醉药瓶和注射器周围的环境进行紫外线杀菌处理，防止环境中有害菌对注射器和麻醉药瓶造成污染，使其失去使用价值，通过设置酒精棉放置槽，可以放置酒精蘸过的棉花，酒精棉可以防止病人注射麻药时出血，通过设置麻醉药瓶抽屉，可以放置麻醉药瓶并进行冷温处理(冰袋放置槽放置冰袋)，尽可能低温延长麻醉药瓶的使用期限，通过在麻醉注射器放置槽放置注射器，可以随盒携带注射器，提高医护人员医护效率，通过设置石英钟，医护人员可以根据设定时间安排为病人注射的顺序。故实用性很高，适合广泛推广。

附图说明

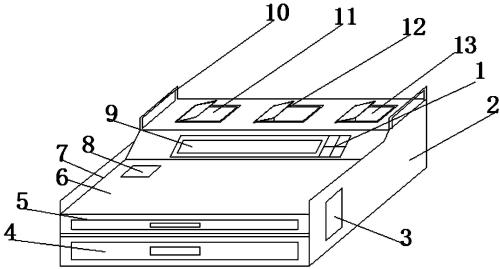

图1为本实用新型一种麻醉师用麻醉药盘的整体结构示意图。

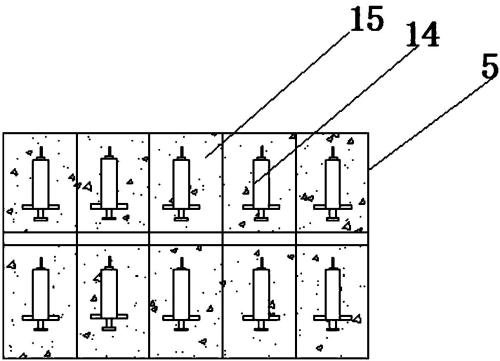

图2为本实用新型一种麻醉师用麻醉药盘麻醉注射器放置槽俯视图。

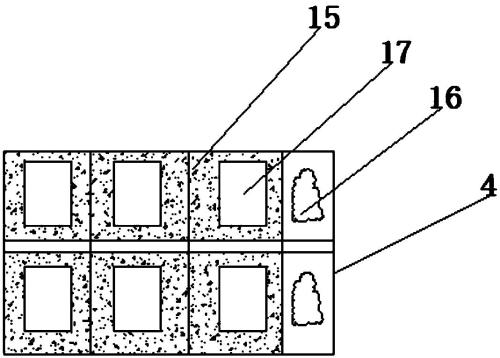

图3为本实用新型一种麻醉师用麻醉药盘麻醉药瓶放置槽俯视图。

图中：1、蓄电池；2、盒体；3、标识板；4、麻醉药瓶抽屉；5、麻醉注射器抽屉；6、操作面板；7、围板；8、石英钟；9、紫外线杀菌灯；10、把手；11、酒精棉放置槽；12、麻醉注射器回收槽；13、麻醉药瓶回收槽；14、麻醉注射器放置槽；15、潮湿酒精软棉垫；16、冰袋放置槽；17、麻醉药瓶放置槽。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种麻醉师用麻醉药盘，包括盒体2、紫外线杀菌灯9、蓄电盒1、操作面板6、麻醉注射器抽屉5、麻醉药瓶抽屉4和把手10，所述盒体2顶部一侧设置酒精棉放置槽11、麻醉注射器回收槽12和麻醉药瓶回收槽13，所述麻醉注射器回收槽12位于酒精棉放置槽11和麻醉药瓶回收槽13之间，所述麻醉注射器回收槽12底部一侧通过凹槽安装紫外线杀菌灯9和蓄电池1，所述蓄电池1位于紫外线杀菌灯9一侧，所述紫外线杀菌灯9与蓄电池1电性相连，所述盒体2顶部另一侧设置操作面板6，所述操作面板6顶部一侧通过螺栓安装石英钟8，所述盒体2内顶部设有麻醉注射器抽屉5，所述麻醉注射器抽屉5内设有麻醉注射器放置槽14，所述盒体2内底部设有麻醉药瓶抽屉4，所述麻醉药瓶抽屉4内开设麻醉药瓶放置槽17和冰袋放置槽16，所述冰袋放置槽16位于麻醉药瓶放置槽17一侧。

其中，所述麻醉注射器抽屉5和麻醉药瓶抽屉4内底部均铺设潮湿酒精软棉垫15。

其中，所述盒体2顶部两侧均焊接把手10，所述操作面板6顶部两侧设置围板7。

其中，所述盒体2一侧设有标识板3。

需要说明的是，本实用新型为一种麻醉师用麻醉药盘，工作时，酒精棉放置槽11放置酒精蘸过的棉花，酒精棉可以防止病人注射麻药时出血，麻醉药瓶抽屉4放置麻醉药瓶并进行冷温处理(冰袋放置槽16放置冰袋)，以延长麻醉药瓶的使用期限，麻醉注射器抽屉5内麻醉注射器放置槽14放置注射器随盒携带注射器，提高医护人员医护效率，当医护人员完成对病人的麻醉注射作业时，废弃的麻醉药瓶放入麻醉药瓶回收槽13，废弃的麻醉注射器放入麻醉注射器回收槽12，并通过紫外线杀菌灯9进行杀菌处理，防止废弃的麻醉药瓶和注射器造成医药污染，防止环境中有害菌对注射器和麻醉药瓶造成污染，使其失去使用价值，故实用性很高，适合广泛推广。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。



说 明 书 附 图
