用于男性尿道浸润麻醉的阴茎夹

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201420211002.0
申请日：	20140425
申请（专利权）人：	[南京大学医学院附属鼓楼医院]
地址：	江苏省南京市中山路321号
发明人：	[甘卫东, 成向明, 徐林锋, 徐国梅, 李轶敏]
主分类号：	A61B17/122
公开（公告）号：	CN204033412U
公开（公告）日：	20141224
代理机构：	南京中新达专利代理有限公司
代理人：	[孙鸥, 朱杰]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN204033412U （45）授权公告日 20141224



（21）申请号 CN201420211002.0   （22）申请日 20140425   （73）专利权人 [南京大学医学院附属鼓楼医院]   地址 江苏省南京市中山路321号   （72）发明人 [甘卫东, 成向明, 徐林锋, 徐国梅, 李轶敏]   （74）专利代理机构 南京中新达专利代理有限公司         代理人 [孙鸥, 朱杰]
（54）实用新型名称      用于男性尿道浸润麻醉的阴茎夹
（57）摘要      本实用新型涉及一种用于男性尿道浸润麻醉的阴茎夹。本实用新型结构为两个手柄中间通过转动轴转动连接，两个手柄一端分别连接夹子一端，上、下一个夹子内侧连接软垫。本实用新型解决了过去为阻止尿道内麻醉药液倒流出所采取的医生面对患者用手指捏压住患者阴茎前端所带来的让医生和患者都处于尴尬环境，既不人性，也不科学的缺陷。本实用新型结构简单，适合单手操作使用，解放了医生的手指，避免了医生面对患者会阴部的尴尬，且夹子椭圆环形部分和圆形阴茎之间留有空隙，不妨碍阴茎两侧的血流，内环软垫和阴茎轻柔接触，比手指捏压更加舒适、人性。



权 利 要 求 书

1.用于男性尿道浸润麻醉的阴茎夹，两个手柄中间通过转动轴转动连接，其特 征在于两个手柄一端分别连接夹子一端。

2.根据权利要求1所述的用于男性尿道浸润麻醉的阴茎夹，其特征在于上、下 一个夹子内侧连接软垫。

3.根据权利要求1所述的用于男性尿道浸润麻醉的阴茎夹，其特征在于夹子合 起来为椭圆形，上、下各为一个半椭圆形。

4.根据权利要求1所述的用于男性尿道浸润麻醉的阴茎夹，其特征在于夹子采 用硬塑料制成。

5.根据权利要求1所述的用于男性尿道浸润麻醉的阴茎夹，其特征在于软垫采 用软泡沫塑料或泡沫橡胶制成，粘贴在夹子内侧。



说 明 书

用于男性尿道浸润麻醉的阴茎夹

技术领域

本实用新型涉及一种医疗器械，特别涉及一种用于男性尿道浸润麻醉的阴茎 夹。

背景技术

泌尿外科手术有大量男性患者需要进行尿道浸润麻醉，从而施行经尿道手 术，如膀胱镜检查和膀胱镜拔除输尿管支架管等。尿道浸润麻醉的实施，就是用 抽吸了麻醉药液的注射器乳头插入尿道外口，将麻醉药液注入尿道内，然后用外 力夹住阴茎，从而阻止尿道内麻醉药液的流出，等待大约十分钟使麻醉药液起效。

在本实用新型发明之前，将麻醉药液注入尿道内后，阻止尿道内麻醉药液流 出的方法，就是医生面对患者会阴部，用手指捏压住患者阴茎前端，等待十分钟 时间使麻醉药液起效。这种等待，会让医生和患者都处于尴尬环境，而且手指捏 压的力量不是恒定的，捏压力量大了患者会产生不适，捏压力量轻了药液又会从 尿道中流出，所以既不人性，也不科学。

发明内容

本实用新型的目的就在于克服上述缺陷，研制用于男性尿道浸润麻醉的阴茎 夹。

本实用新型技术方案是：

用于男性尿道浸润麻醉的阴茎夹，两个手柄中间通过转动轴转动连接，其主 要技术特征在于两个手柄一端分别连接夹子一端。

所述上、下一个夹子内侧连接软垫。

所述夹子合起来为椭圆形，上、下各为一个半椭圆形。

所述夹子采用硬塑料制成。

所述软垫采用软泡沫塑料或泡沫橡胶制成，粘贴在夹子内侧。

本实用新型的优点和效果在于结构简单，适合单手操作使用。特别是在尿道 内注入了浸润麻醉药液以后，本实用新型代替和解放了医生的手指，使医生不必 捏压患者的阴茎和尿道，避免了面对患者会阴部等待麻醉药液起效的尴尬十分钟 时间。同时本实用新型夹子内环在夹住阴茎后，夹合力量恒定；夹子椭圆环形部 分和圆形阴茎之间留有空隙，不妨碍阴茎两侧的血流；内环软垫和阴茎轻柔接触， 比手指捏压更加舒适、人性。

本实用新型的其他具体优点和效果将在下面继续说明。

附图说明

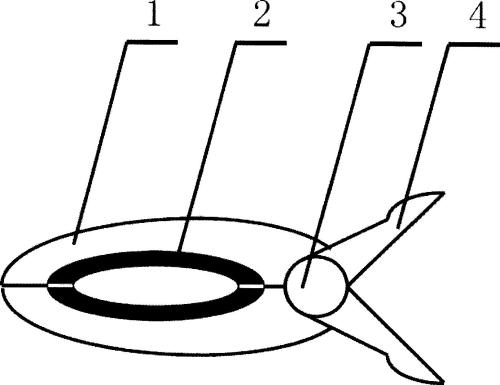

图1——本实用新型结构原理示意图。

图中标号表示：

夹子1、软垫2、转动轴3、手柄4。

具体实施方式

如图1所示：

(力臂)手柄4中间通过内置弹簧的转动轴3转动连接，其后端就是用手握 的地方，其前端是夹子1，上、下各一个，均为半个椭圆形，称之夹子椭圆环形 部分，合起来为一个整个的椭圆形，在其内侧连接软垫2，称为夹子内环软垫； 夹子1采用硬塑料制成，软垫2采用软泡沫塑料或泡沫橡胶制成，粘贴在夹子1 内侧上。

本实用新型应用过程说明：

将麻醉药液注入尿道内后，用单手拇指和食指按压手柄4一侧的上、下两端， 手柄4中间通过内置弹簧的转动轴3转动，打开了手柄4另一侧上、下端的各半 个椭圆形夹子1；然后将阴茎前端置于上、下两个夹子1内，轻轻松开手指，由 于夹子1内侧连接的软垫2，使其夹压住阴茎前端时轻柔、不生硬，夹压住阴茎 前端的尿道，阻止了注入尿道内麻醉药液的倒流出；待到达所需浸润麻醉时间后， 再用单手拇指和食指按压手柄4，通过转动轴3的转动，打开夹子1，将阴茎前 端从夹子1内移出。

本实用新型为一次性用品，用完抛弃。



说 明 书 附 图

图1
