全方位麻醉注射器









申请号：	CN201520774052.4
申请日：	20151008
申请（专利权）人：	[李新茂]
地址：	河南省南阳市南阳医专第一附属医院麻醉科
发明人：	[李新茂]
主分类号：	A61M5/178
公开（公告）号：	CN205007380U
公开（公告）日：	20160203
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205007380U （45）授权公告日 20160203



（21）申请号 CN201520774052.4   （22）申请日 20151008   （73）专利权人 [李新茂]   地址 河南省南阳市南阳医专第一附属医院麻醉科   （72）发明人 [李新茂]   （74）专利代理机构         代理人
（54）实用新型名称      全方位麻醉注射器
（57）摘要      本实用新型公开了一种全方位麻醉注射器，包括麻醉剂管、全方位连接节、定位顶丝、麻醉针接头、麻醉注射手柄、注射滑槽、注射螺杆、注射推柄、手持柄、底部托盘、连接柱、螺旋凹槽、绕接软杆及辅助镜；全方位连接节连在麻醉剂管上并通过定位顶丝固定，麻醉针接头连全方位连接节上，麻醉注射手柄旋接在麻醉剂管上，注射滑槽位于麻醉注射手柄上，注射螺杆设在麻醉注射手柄内，注射推柄与注射螺杆连接，手持柄连在麻醉注射手柄上，连接柱连麻醉注射手柄及底部托盘，螺旋凹槽位于连接柱上，绕接软杆绕在连接柱上并与辅助镜连接。本实用新型能随意调节麻醉的针头的角度，以满足不同部位和角度的麻醉需要，快速、精准的完成麻醉，减少病人的痛苦。



权 利 要 求 书

1.一种全方位麻醉注射器，其特征在于：包括麻醉剂管、全方位连接节、定位顶丝、麻醉针接头、麻醉注射手柄、注射滑槽、注射螺杆、注射推柄、手持柄、底部托盘、连接柱、螺旋凹槽、绕接软杆及辅助镜；所述的麻醉剂管为中空的管状结构，所述的全方位连接节呈球形，所述的全方位连接节同轴且密封连接在所述的麻醉剂管的前端，所述的麻醉针接头连接在所述的全方位连接节的前端，所述的麻醉针接头与所述的全方位连接节同步转动，并通过所述的定位顶丝固定；所述的麻醉注射手柄为中空的管状结构，所述的麻醉注射手柄直径大于所述的麻醉剂管的直径，所述的麻醉注射手柄密封且同轴旋接在所述的麻醉剂管的后端；所述的注射滑槽位于所述的麻醉注射手柄的上端面上，所述的注射滑槽的长度方向与所述的麻醉注射手柄的轴向平行；所述的注射螺杆同轴设置在所述的麻醉注射手柄内并延伸到所述的麻醉剂管内，所述的注射推柄的下端与所述的注射螺杆的后端垂直连接，所述的注射推柄的上端位于所述的麻醉注射手柄的上方并向前弧形弯曲，所述的注射推柄沿所述的注射滑槽滑动；所述的手持柄同轴连接在所述的麻醉注射手柄的后端，所述的连接柱的上端垂直连接在所述的麻醉注射手柄的下端中部，所述的底部托盘水平设置在所述的连接柱的下端，所述的螺旋凹槽位于所述的连接柱上，所述的螺旋凹槽呈螺旋状由连接柱的下端延伸到上端；所述的绕接软杆的一端连接在所述的连接柱上，并沿所述的螺旋凹槽绕置在所述的连接柱上，所述的绕接软杆的另一端与所述的辅助镜连接。

2.根据权利要求1所述的全方位麻醉注射器，其特征在于：所述的辅助镜为双面镜，所述的辅助镜的边缘处设有照明灯。

3.根据权利要求1所述的全方位麻醉注射器，其特征在于：所述的麻醉针接头的外径小于所述的麻醉剂管的内径，所述的麻醉针接头上设有多圈密封圈，所述的麻醉针接头通过所述的多圈密封圈密封连接针头。

4.根据权利要求1所述的全方位麻醉注射器，其特征在于：所述的麻醉剂管的上端面上设有条状的镂空部，位于所述的麻醉剂管的前部及中部。

5.根据权利要求1所述的全方位麻醉注射器，其特征在于：所述的麻醉注射手柄内同轴设有复位弹簧，所述的复位弹簧的两端分别与所述的麻醉注射手柄的后端及注射螺杆的后端连接。



说 明 书

全方位麻醉注射器

技术领域

本实用新型涉及一种医用麻醉用具，尤其涉及一种全方位麻醉注射器。

背景技术

麻醉是医生在进行治疗或手术前经常需要进行的一项重要环节，可帮助病人麻痹神经，减少治疗过程中的痛楚，现有技术的麻醉注射大多采用针头注射，由于麻醉位置的不确定性，麻醉针的针头很难准确的刺中需要麻醉的部位，尤其是口腔内的麻醉。

实用新型内容

本实用新型的目的：提供一种全方位麻醉注射器，能全方位调节麻醉的针头的指向，提高医生麻醉的工作效率。

为了实现上述目的，本实用新型的技术方案是：

一种全方位麻醉注射器，包括麻醉剂管、全方位连接节、定位顶丝、麻醉针接头、麻醉注射手柄、注射滑槽、注射螺杆、注射推柄、手持柄、底部托盘、连接柱、螺旋凹槽、绕接软杆及辅助镜；所述的麻醉剂管为中空的管状结构，所述的全方位连接节呈球形，所述的全方位连接节同轴且密封连接在所述的麻醉剂管的前端，所述的麻醉针接头连接在所述的全方位连接节的前端，所述的麻醉针接头与所述的全方位连接节同步转动，并通过所述的定位顶丝固定；所述的麻醉注射手柄为中空的管状结构，所述的麻醉注射手柄直径大于所述的麻醉剂管的直径，所述的麻醉注射手柄密封且同轴旋接在所述的麻醉剂管的后端；所述的注射滑槽位于所述的麻醉注射手柄的上端面上，所述的注射滑槽的长度方向与所述的麻醉注射手柄的轴向平行；所述的注射螺杆同轴设置在所述的麻醉注射手柄内并延伸到所述的麻醉剂管内，所述的注射推柄的下端与所述的注射螺杆的后端垂直连接，所述的注射推柄的上端位于所述的麻醉注射手柄的上方并向前弧形弯曲，所述的注射推柄沿所述的注射滑槽滑动；所述的手持柄同轴连接在所述的麻醉注射手柄的后端，所述的连接柱的上端垂直连接在所述的麻醉注射手柄的下端中部，所述的底部托盘水平设置在所述的连接柱的下端，所述的螺旋凹槽位于所述的连接柱上，所述的螺旋凹槽呈螺旋状由连接柱的下端延伸到上端；所述的绕接软杆的一端连接在所述的连接柱上，并沿所述的螺旋凹槽绕置在所述的连接柱上，所述的绕接软杆的另一端与所述的辅助镜连接。

上述的全方位麻醉注射器，其中，所述的辅助镜为双面镜，所述的辅助镜的边缘处设有照明灯。

上述的全方位麻醉注射器，其中，所述的麻醉针接头的外径小于所述的麻醉剂管的内径，所述的麻醉针接头上设有多圈密封圈，所述的麻醉针接头通过所述的多圈密封圈密封连接针头。

上述的全方位麻醉注射器，其中，所述的麻醉剂管的上端面上设有条状的镂空部，位于所述的麻醉剂管的前部及中部。

上述的全方位麻醉注射器，其中，所述的麻醉注射手柄内同轴设有复位弹簧，所述的复位弹簧的两端分别与所述的麻醉注射手柄的后端及注射螺杆的后端连接。

本实用新型能随意调节麻醉的针头的角度，以满足不同部位和角度的麻醉需要，快速、精准的完成麻醉，减少病人的痛苦。

附图说明

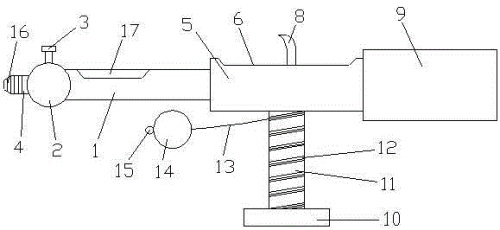

图1是本实用新型全方位麻醉注射器的主视图。

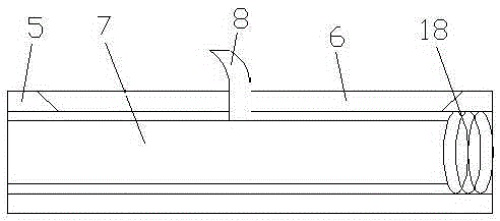

图2是本实用新型全方位麻醉注射器的麻醉注射手柄的纵剖图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1及附图2所示，一种全方位麻醉注射器，包括麻醉剂管1、全方位连接节2、定位顶丝3、麻醉针接头4、麻醉注射手柄5、注射滑槽6、注射螺杆7、注射推柄8、手持柄9、底部托盘10、连接柱11、螺旋凹槽12、绕接软杆13及辅助镜14；所述的麻醉剂管1为中空的管状结构，所述的全方位连接节2呈球形，所述的全方位连接节2同轴且密封连接在所述的麻醉剂管1的前端，所述的麻醉针接头4连接在所述的全方位连接节2的前端，所述的麻醉针接头4与所述的全方位连接节2同步转动，并通过所述的定位顶丝3固定；所述的麻醉注射手柄5为中空的管状结构，所述的麻醉注射手柄5直径大于所述的麻醉剂管1的直径，所述的麻醉注射手柄5密封且同轴旋接在所述的麻醉剂管1的后端；所述的注射滑槽6位于所述的麻醉注射手柄5的上端面上，所述的注射滑槽6的长度方向与所述的麻醉注射手柄5的轴向平行；所述的注射螺杆7同轴设置在所述的麻醉注射手柄5内并延伸到所述的麻醉剂管1内，所述的注射推柄8的下端与所述的注射螺杆7的后端垂直连接，所述的注射推柄8的上端位于所述的麻醉注射手柄5的上方并向前弧形弯曲，所述的注射推柄8沿所述的注射滑槽6滑动；所述的手持柄9同轴连接在所述的麻醉注射手柄5的后端，所述的连接柱11的上端垂直连接在所述的麻醉注射手柄5的下端中部，所述的底部托盘10水平设置在所述的连接柱11的下端，所述的螺旋凹槽12位于所述的连接柱11上，所述的螺旋凹槽12呈螺旋状由连接柱11的下端延伸到上端；所述的绕接软杆13的一端连接在所述的连接柱11上，并沿所述的螺旋凹槽12绕置在所述的连接柱11上，所述的绕接软杆13的另一端与所述的辅助镜14连接。

所述的辅助镜14为双面镜，所述的辅助镜14的边缘处设有照明灯15，可起到照明的作用，辅助镜14的双面都可使用。

所述的麻醉针接头4的外径小于所述的麻醉剂管1的内径，所述的麻醉针接头4上设有多圈密封圈16，所述的麻醉针接头4通过所述的多圈密封圈16密封连接针头，便于针头的更换和密封连接。

所述的麻醉剂管1的上端面上设有条状的镂空部17，位于所述的麻醉剂管1的前部及中部，可观察麻醉剂的剩余量。

所述的麻醉注射手柄5内同轴设有复位弹簧18，所述的复位弹簧18的两端分别与所述的麻醉注射手柄5的后端及注射螺杆7的后端连接，便于注射螺杆7的快速复位。

使用前，根据麻醉的部位调节麻醉针头的角度，旋转全方位连接节2，并通过定位顶丝3锁紧，全方位连接节2可360°转动，以便适应不同部位的麻醉，将麻醉的针头连接在麻醉针接头4上，麻醉药剂装入麻醉剂管1内即可。

麻醉时，握住手持柄9，将麻醉的针头通过辅助镜14准确的刺到需要麻醉的部位，向前推动注射推柄8使其沿注射滑槽6向前移动，从而通过注射螺杆7将麻醉药剂通过针头注射到身体内，注射完后可放开主推手柄8使注射螺杆7迅速复位，并拔出麻醉的针头。

不使用时，可通过底部托盘10将本实用新型平稳的托起在桌面上，便于拿取，保持麻醉的针头的干净卫生；辅助镜14通过绕接软杆13绕在螺旋凹槽12上，便于收纳。

在本实用新型的描述中，需要理解的是，术语“前端”、“后端”、“上端面”、“轴向”、“平行”、“直径”、“内径”、“外径”、“内”、“上方”、“同轴”、“前”、“垂直”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型能随意调节麻醉的针头的角度，以满足不同部位和角度的麻醉需要，快速、精准的完成麻醉，减少病人的痛苦。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。



说 明 书 附 图

图1

图2
