一种麻醉科支气管镜操作车

发布时间:2019/07/27 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号: CN201620183692.2
申请日: 20160310
申请(专利权)人: [浙江省肿瘤医院]
地址: 浙江省杭州市拱墅区半山桥广济路38号麻醉科
发明人: [方军, 蔡淑女, 温鹏路, 解康杰, 连燕虹, 朱立]
主分类号: A61B50/13
公开(公告)号: CN205494013U
公开(公告)日: 20160824
代理机构: 杭州千克知识产权代理有限公司
代理人: [周希良, 单燕君]


(19)中华人民共和国国家知识产权局

(12)实用新型专利
(10)授权公告号 CN205494013U
(45)授权公告日 20160824

(21)申请号 CN201620183692.2

(22)申请日 20160310

(73)专利权人 [浙江省肿瘤医院]

地址 浙江省杭州市拱墅区半山桥广济路38号麻醉科

(72)发明人 [方军, 蔡淑女, 温鹏路, 解康杰, 连燕虹, 朱立]

(74)专利代理机构 杭州千克知识产权代理有限公司

      代理人 [周希良, 单燕君]

(54)实用新型名称
     一种麻醉科支气管镜操作车


(57)摘要
     本实用新型涉及医疗技术领域,具体涉及一种麻醉科支气管镜操作车。包括推车和支气管镜,推车上设有在水平方向转动的操作架,操作架包括杆状的操作架主体,操作架主体的下部与推车相连。该操作车一方面可以为支气管镜提供操作平台,便于使用者根据实际情况通过移动该操作车进而带动支气管镜的移动,提高了医疗效率;另一方面,为支气管镜的安全提供保障,避免了在使用间隙对支气管镜的污染带来的医疗风险。



权 利 要 求 书
1.一种麻醉科支气管镜操作车,其特征在于,包括推车(1)和支气管镜(2),推车(1)上设有在水平方向转动的操作架(3),操作架(3)包括杆状的操作架主体(16),操作架主体(16)的下部与推车(1)相连。
2.根据权利要求1所述的一种麻醉科支气管镜操作车,其特征在于,所述操作架主体(16)的上部设有用于固定支气管镜(2)的镜架(6)。
3.根据权利要求2所述的一种麻醉科支气管镜操作车,其特征在于,所述镜架(6)包括可与操作架主体(16)上部转动调节的水平杆(7),水平杆(7)中部与操作架主体(16)相连,水平杆(7)的两端各设有一个与支气管镜(2)相配且用于悬挂支气管镜(2)的挂头(8)。
4.根据权利要求1或2或3所述的一种麻醉科支气管镜操作车,其特征在于,所述推车(1)下设有脚轮(9)。
5.根据权利要求1或2或3所述的一种麻醉科支气管镜操作车,其特征在于,所述操作架主体(16)的中部设有位置可上下自由调节的消毒桶(4)和清洁桶(5)。
6.根据权利要求5所述的一种麻醉科支气管镜操作车,其特征在于,所述消毒桶(4)包括桶身(10)和桶盖(11),桶盖(11)上设有镜孔(12)和气孔(13),镜孔(12)开口设有锥形且顶部开口的外孔管(14),气孔(13)上设有锥形且顶部开口的气孔管(15)。
7.根据权利要求1或2或3所述的一种麻醉科支气管镜操作车,其特征在于,所述推车(1)的主体设有若干层。
8.根据权利要求1或2或3所述的一种麻醉科支气管镜操作车,其特征在于,所述推车(1)的底座为四边形。
9.根据权利要求1或2或3所述的一种麻醉科支气管镜操作车,其特征在于,所述操作架(3)位于推车(1)的一角。
10.根据权利要求1或2或3所述的一种麻醉科支气管镜操作车,其特征在于,所述操作架主体(16)为一伸缩杆。


说 明 书
一种麻醉科支气管镜操作车
技术领域
本实用新型涉及医疗技术领域,具体涉及一种麻醉科支气管镜操作车。
背景技术
支气管镜适用于做肺叶、段及亚段支气管病变的观察,活检采样,细菌学、细胞学检查、配合TV系统可进行摄影,示教和动态记录。该支气管镜附有活检取样机构,能帮助发现早期病变,能开展息肉摘除等体内外科手术,对于支气管、肺疾病研究,术后检查等是一种良好的精密仪器。
支气管镜分为硬支气管镜和软支气管镜。硬支气管镜是金属制成的细长中空管镜,远端为一斜面开口,边缘光滑圆钝,易插入气管而不损伤黏膜,近端有一枚镜柄与远端斜坡形开口所对方向相反,不仅为手持物并可确定开口方向。主要有三种:Jackson式、Negus式和附有Hopkins内镜的支气管镜。软支气管镜主要有两种,纤维支气管镜和电子支气管镜。
目前市场上主要应用最广的就是纤维支气管镜和电子支气管镜。但是这种两种支气管镜在实际临床使用过程中存在着一些不便,一方面,支气管镜在使用过程中的移动和操作不方便,另一方面由于镜头暴露在外,容易造成支气管镜的镜头污染。
实用新型内容
本实用新型的目的是为了解决上述问题,提供一种支气管镜操作车。本实用新型的一种麻醉科支气管镜操作车可以为目前市场上主要的支气管镜提供辅助,从而避免支气管镜的污染,提高临床效果。
为了达到上述实用新型目的,本实用新型采用以下技术方案:
一种麻醉科支气管镜操作车,包括推车和支气管镜,推车上设有在水平方向转动的操作架,操作架包括杆状的操作架主体,操作架主体的下部与推车相连。
作为优选,操作架主体的上部设有用于固定支气管镜的镜架。
作为优选,所述镜架包括可与操作架主体上部转动调节的水平杆,水平杆中部与操作架主体相连,水平杆的两端各设有一个与支气管镜相配且用于悬挂支气管镜的挂头。
水平杆的转动增加了整体灵活性,水平杆上设置两个挂头,扩大了悬挂数量。
作为优选,所述推车下设有脚轮。脚轮便于推车的移动。
作为优选,操作架主体的中部设有位置可上下自由调节的消毒桶和清洁桶。
操作架水平方向转动,提供了整体的灵活性,这种水平转动是操作架的主体的下部与推车的连接方式决定的,而消毒桶和清洁桶都是为了提高支气管镜的安全,消毒桶对支气管镜进行消毒,清洁桶可以在操作间隙用于放置支气管镜,防止外界对支气管镜的污染。
作为优选,所述消毒桶包括桶身和桶盖,桶盖上设有镜孔和气孔,镜孔开口设有锥形且顶部开口的外孔管,气孔上设有锥形且顶部开口的气孔管。
同时,清洁桶与消毒桶有相似的结构。
消毒桶能够在操作间隙为支气管镜提供消毒处理,提高医疗安全。
桶盖上设置镜孔和气孔,并分别设置了锥形的外孔管和气孔管,这个不仅便于消毒,还可以避免外界与消毒桶的接触面积,避免外界对消毒桶的污染,间接提高了消毒效果。
作为优选,所述推车主体设有若干层。多层的推车主体可以放置相关的医疗物品,为临床提供更多的方便。
作为优选,所述推车的底座为四边形。
作为优选,所述操作架位于推车的一角。
操作架位于推车的一角,在结构上减少了占用面积,在实际的使用中,避免了操作架上的各物品与推车的干涉。
作为优选,所述操作架主体为一伸缩杆。伸缩杆设置的操作架主体可以提高灵活度,为临床提供更多方便。
本实用新型与现有技术相比,有益效果是:
1、可以为支气管镜提供操作平台,便于使用者根据实际情况通过移动该操作车进而带动支气管镜的移动,提高了医疗效率;
2、为支气管镜的安全提供保障,避免了在使用间隙对支气管镜的污染带来的医疗风险。
附图说明

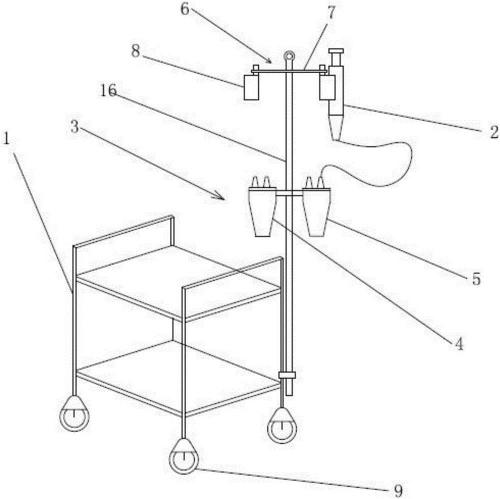

图1是本实用新型的结构示意图;

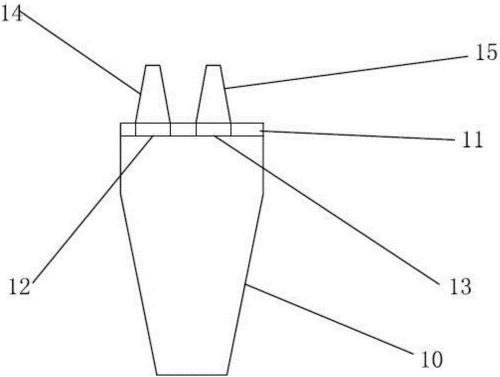

图2是本实用新型的消毒桶的结构示意图。
图中:1推车,2支气管镜,3操作架,4消毒桶,5清洁桶,6镜架,7水平杆,8挂头,9脚轮,10桶身,11桶盖,12镜孔,13气孔,14外孔管,15气孔管,16操作架主体。
具体实施方式
下面通过具体实施例对本实用新型的技术方案作进一步描述说明。
实施例:
一种麻醉科支气管镜操作车,如图1所示,包括推车1和支气管镜2,推车1的底座为四边形且为多层结构,推车1下设有脚轮9,推车1上设有在水平方向转动的操作架3,操作架3位于推车1的一角,操作架3包括杆状的操作架主体16,操作架主体16为一伸缩杆,操作架主体16的下部与推车1相连,操作架主体16的中部设有位置可上下自由调节的消毒桶4和清洁桶5,如图2所示,消毒桶4包括桶身10和桶盖11,桶盖11上设有镜孔12和气孔13,镜孔12开口设有锥形且顶部开口的外孔管14,气孔13上设有锥形且顶部开口的气孔管15。
操作架主体16的上部设有用于固定支气管镜2的镜架6,镜架6包括可与操作架主体16上部转动调节的水平杆7,水平杆7中部与操作架主体16相连,水平杆7的两端各设有一个与支气管镜2相配且用于悬挂支气管镜2的挂头8。
在实际操作中,在使用前,将支气管镜悬挂于挂头8上,并将镜头置于清洁桶5内,使用时,将镜头拿出,进行临床治疗,使用间隙将镜头置于清洁桶5内避免与外界的接触造成污染。需要消毒时,将镜头放入消毒桶4内进行消毒。
