超声直视中心静脉导管

发布时间：2020/03/04 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201621266207.4
申请日：	20161122
申请（专利权）人：	[董浩林, 王晓波]
地址：	辽宁省大连市西岗区胜利路80号
发明人：	[董浩林]
主分类号：	A61M25/09
公开（公告）号：	CN206499754U
公开（公告）日：	20170919
代理机构：	大连东方专利代理有限责任公司
代理人：	[周媛媛, 李馨]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206499754U （45）授权公告日 20170919



（21）申请号 CN201621266207.4   （22）申请日 20161122   （73）专利权人 [董浩林, 王晓波]   地址 辽宁省大连市西岗区胜利路80号   （72）发明人 [董浩林]   （74）专利代理机构 大连东方专利代理有限责任公司         代理人 [周媛媛, 李馨]
（54）实用新型名称      超声直视中心静脉导管
（57）摘要      本实用新型公开了超声直视中心静脉导管，包括依次连接的聚乙烯高分子导管、连接片和外延管；所述聚乙烯高分子导管外部设有金属穿刺针管，所述金属穿刺针管长度为聚乙烯高分子导管长度的0.4?0.6倍，所述金属穿刺针管侧壁上开有1.5mm的缝，所述聚乙烯高分子导管内部设有钢导丝，钢导丝可通过外延管末端从聚乙烯高分子导管中抽离；所述钢导丝通过连接片。本实用新型比现有中心静脉导管套件简洁实用，本实用新型比原有套件减少了操作步骤，更利于操作。本实用新型可以省略固定步骤减少病人痛苦。本实用新型易于拔除导管撤管简单。综合上述特点本实用新型构思新结构巧，附件少，操作简单，并发症少。减少病人损伤和痛苦，利于医生操作。



权 利 要 求 书

1.超声直视中心静脉导管，其特征在于：包括依次连接的聚乙烯高分子导管、连接片和 外延管；所述聚乙烯高分子导管外部设有金属穿刺针管，所述金属穿刺针管长度为聚乙烯 高分子导管长度的0.4～0.6倍，所述金属穿刺针管侧壁上开有1.5～2mm的缝，所述聚乙烯 高分子导管内部设有钢导丝，钢导丝可通过外延管末端从聚乙烯高分子导管中抽离；所述 钢导丝通过连接片。
2.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述钢导丝前端尖部与金 属穿刺针管前端尖部匹配。
3.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述金属穿刺针管末端设 有片状把手。
4.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述聚乙烯高分子导管末 端上设有阻挡片。
5.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述外延管为1～4个，其 中1个外延管中穿过钢导丝，所述钢导丝尾端与肝素帽连接。
6.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述聚乙烯高分子导管长 度为120～140mm，所述金属穿刺针管长度为60mm。
7.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述聚乙烯高分子导管上 设有刻度。
8.根据权利要求1所述超声直视中心静脉导管，其特征在于：所述金属穿刺针管直径为 2.8～3.2mm。

说 明 书

超声直视中心静脉导管
技术领域
本实用新型涉及超声直视中心静脉导管，属于医疗器械领域。
背景技术
现有的中心静脉导管由导管，金属导丝，穿刺针注射器，刀片，缝合针及纱布贴膜 等组成。操作方式要先穿刺皮肤置入导丝然后沿导丝扩张皮肤再置入导管，多个步骤。现有 的中心静脉导管置入步骤繁琐，要求高难度大。需高年资专业医生操作。近年来随着超声的 普及中心静脉置管广泛应用超声定位。超声下操作直观准确对病人损伤小很少出现并发 症。是未来普及的趋势，预计今后中心静脉穿刺置管常规在超声下完成。但中心静脉导管置 入方式和导管样式并未随之改变。
实用新型内容
为了解决上述问题，本实用新型提供一种超声直视中心静脉导管，本实用新型在 超声下确定穿刺深度角度直接像静脉输液穿刺外周静脉方式穿刺中心静脉，本实用新型可 以穿刺后直接置管，大大简化操作步骤。
本实用新型通过以下技术方案实现：
本实用新型提供一种超声直视中心静脉导管，包括依次连接的聚乙烯高分子导 管、连接片和外延管；所述聚乙烯高分子导管外部设有金属穿刺针管，所述金属穿刺针管长 度为聚乙烯高分子导管长度的0.4～0.6倍，所述金属穿刺针管侧壁上通体轴向开有1.5mm 的缝，所述聚乙烯高分子导管内部设有钢导丝，钢导丝可通过外延管末端从聚乙烯高分子 导管中抽离；所述钢导丝通过连接片与外延管尾端旋接。
进一步地，在上述技术方案中，所述钢导丝前端尖部与金属穿刺针管前端尖部匹 配。
进一步地，在上述技术方案中，所述金属穿刺针管末端设有片状把手。方便穿刺时 把持。
进一步地，在上述技术方案中，所述聚乙烯高分子导管末端接近连接片的位置上 设有箭羽样阻挡片。阻挡片的置于皮下，可以防止聚乙烯高分子导管的移动。
进一步地，在上述技术方案中，所述外延管为1～4个，其中1个外延管中穿过钢导 丝，所述钢导丝尾端与肝素帽连接。旋出肝素帽并抽出，钢导丝从聚乙烯高分子导管中抽 离。
进一步地，在上述技术方案中，所述聚乙烯高分子导管长度为120～140mm，所述金 属穿刺针管长度为60mm。
进一步地，在上述技术方案中，所述金属穿刺针管直径为2.8～3.2mm。
进一步地，在上述技术方案中，聚乙烯高分子导管和金属穿刺针上分别设有刻度 线，每10mm一条标线。
进一步地，在上述技术方案中，所述连接片2上设有两个孔，可以缝合在皮肤上以 固定导管，且易拆线。也可以不缝(利用阻挡片置于皮下)大大减轻病人痛苦。
实用新型有益效果
中心静脉穿刺采用超声定位，穿刺难度大大减小，本实用新型超声下中心静脉插 管可以简化插管程序。超声下中心静脉插管可以减少穿刺用具。本实用新型比现有中心静 脉导管套件简洁实用，本实用新型比原有套件减少了器具，简化操作步骤，更利于操作。本 实用新型可以省略固定步骤减少病人痛苦。本实用新型易于拔除导管撤管简单。综合上述 特点本实用新型构思新结构巧，附件少，操作简单，并发症少。减少病人损伤和痛苦，利于医 生操作。
附图说明

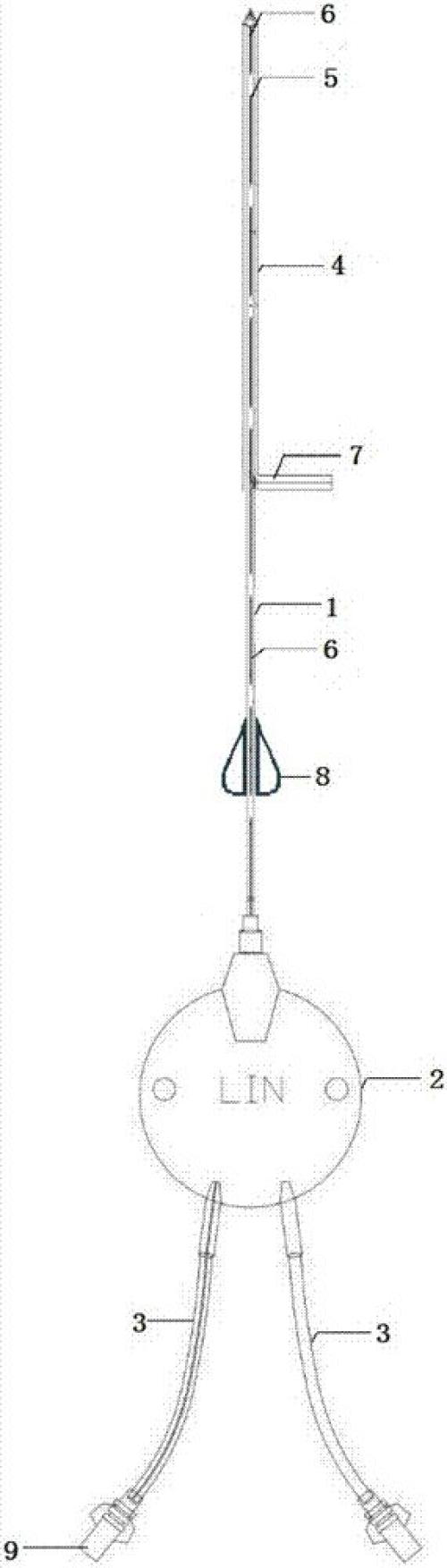

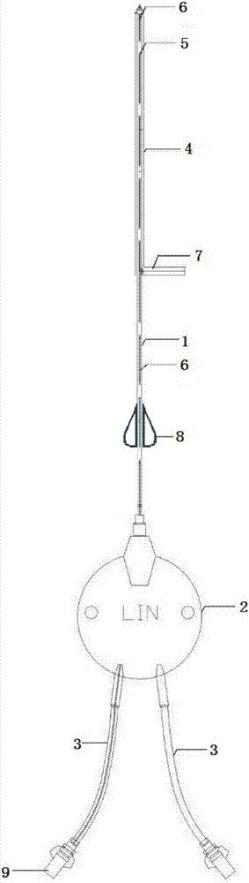

图1为本实用新型结构示意图；
图中，1、聚乙烯高分子导管；2、连接片；3、外延管；4、金属穿刺针管；5、缝；6、钢导 丝；7、把手；8、阻挡片；9、肝素帽。
具体实施方式
下述非限定性实施例可以使本领域的普通技术人员更全面地理解本实用新型，但 不以任何方式限制本实用新型。
实施例1
如图1所示，一种超声直视中心静脉导管，包括依次连接的聚乙烯高分子导管1、连 接片2和外延管3；聚乙烯高分子导管上设有刻度，聚乙烯高分子导管1外部设有金属穿刺针 管4，金属穿刺针管4侧壁上开有1.5mm的缝5，金属穿刺针管直径为2.8mm，聚乙烯高分子导 管长度为120mm，金属穿刺针管长度为60mm。聚乙烯高分子导管内部设有钢导丝6，钢导丝6 可通过外延管末端从聚乙烯高分子导管中抽离；钢导丝通过连接片。钢导丝前端尖部与金 属穿刺针管前端尖部匹配。金属穿刺针管末端设有片状把手7。聚乙烯高分子导管末端上设 有阻挡片8。外延管为2个，其中1个外延管中穿过钢导丝，钢导丝尾端与肝素帽9固定连接。 旋出肝素帽并抽出，钢导丝从聚乙烯高分子导管中抽离。
