（54）实用新型名称      一种自动吐药器
（57）摘要      本实用新型公开了一种自动吐药器，所述自动吐药器包括药箱、支撑板、通孔、放药管、盛放球组件、挡板和落药组件，所述放药管与所述支撑板固定连接，所述盛放球组件位于所述放药管内，所述挡板将所述落药区分为至少一个容纳腔，所述转动槽位于所述挡板上，所述转轴位于所述转动槽内，所述接药勺与所述转轴固定连接，所述挡板和所述药箱内的电机根据控制器内的时间信息驱动相应的所述转轴转动，带动所述接药勺向所述出药管转动，将所述盛放球组件倒入所述出药管从所述出药孔内落出，提醒患者服药，从而避免患者尤其是老年患者不遵医嘱服药甚至错服药的问题，旨在通过严格控制按时按量服药改善病人预后，提升公众健康水平。



权 利 要 求 书

1.一种自动吐药器，其特征在于， 包括药箱、支撑板、通孔、放药管、盛放球组件、挡板和落药组件，所述支撑板与所述药箱固定连接，并位于所述药箱内，且将所述药箱分为上下两个区域，分别为放药区和落药区，所述通孔的数量为一个或多个，并分别位于所述支撑板上，所述放药管与所述支撑板固定连接，所述放药管的数量与所述通孔相同，并分别位于每一所述通孔处，所述盛放球组件的数量为多个，并分别位于所述放药管内，所述挡板与所述支撑板和所述药箱固定连接，所述挡板的数量为至少一个，并分别位于所述通孔一侧，且位于所述落药区内，将所述落药区分为至少一个容纳腔，所述落药组件的数量至少为一个，并分别设置于每一所述容纳腔内； 所述盛放球组件包括上盖、隔离板和下盖，所述上盖与所述隔离板可拆卸连接，并位于所述隔离板的一侧，所述下盖与所述隔离板可拆卸连接，并位于远离所述上盖一侧； 所述落药组件包括转动槽、转轴、接药勺、出药管和出药孔，所述转动槽位于所述挡板上，所述转轴位于所述转动槽内，所述接药勺与所述转轴固定连接，并位于所述通孔的下方，所述出药管与所述药箱固定连接，并位于所述接药勺的一侧，所述出药孔位于所述药箱上，且位于所述出药管处。 2.如权利要求1所述的自动吐药器，其特征在于， 所述自动吐药器还包括限位板，所述限位板与所述出药管固定连接，并位于所述出药管内壁，且位于靠近所述接药勺的一侧。 3.如权利要求2所述的自动吐药器，其特征在于， 所述转轴的预设转动角度为100°～160°。 4.如权利要求1所述的自动吐药器，其特征在于， 所述自动吐药器还包括底板，所述底板与所述药箱固定连接，并位于所述药箱的下方。 5.如权利要求4所述的自动吐药器，其特征在于， 所述自动吐药器还包括接药盘，所述接药盘的数量至少为一个，每一所述接药盘位于所述底板上，且位于所述出药孔的下方。 6.如权利要求5所述的自动吐药器，其特征在于， 所述自动吐药器还包括传感器，所述传感器设置于所述底板上，且位于所述接药盘处。 7.如权利要求1所述的自动吐药器，其特征在于， 所述自动吐药器还包括显示屏和语音提示器，所述显示屏和所述语音提示器设置于所述药箱前方，且相对设置。 8.如权利要求7所述的自动吐药器，其特征在于， 所述自动吐药器还包括取药按钮，所述取药按钮的数量至少为一个，每一所述取药按钮分别设置于所述药箱上，所述取药按钮用以控制所述盛放球组件的掉落。 9.如权利要求1所述的自动吐药器，其特征在于， 所述自动吐药器具有滑槽，所述滑槽位于所述药箱上，且位于所述出药孔周围。



说 明 书

一种自动吐药器

技术领域

本实用新型属于生活器具领域，尤其涉及一种自动吐药器。

背景技术

随着社会的发展和人口的老龄化，我国已成为世界上老年人口最多的国家，年龄的增长导致身体素质逐渐下降，引发多种需要长期服药的慢性疾病。

但是据广大临床医生反馈，许多老年人因为自身文化所限读不懂药品说明书，加之容易健忘，而子女又忙于工作，无法时时刻刻叮嘱老人服药，容易造成老年患者不规律服药、漏服甚至错服药，这些情形加重病情甚至发生危险。

实用新型内容

本实用新型提供一种自动吐药器，旨在解决患者尤其是老年患者漏服药甚至错服药的问题。

为实现上述目的，本实用新型提供了一种自动吐药器，包括药箱、支撑板、通孔、放药管、盛放球组件、挡板和落药组件，所述支撑板与所述药箱固定连接，并位于所述药箱内，且将所述药箱分为上下两个区域，分别为放药区和落药区，所述通孔的数量为一个或多个，并分别位于所述支撑板上，所述放药管与所述支撑板固定连接，所述放药管的数量与所述通孔相同，并分别位于每一所述通孔处，所述盛放球组件的数量为多个，并分别位于所述放药管内，所述挡板与所述支撑板和所述药箱固定连接，所述挡板的数量为至少一个，并分别位于所述通孔一侧，且位于所述落药区内，将所述落药区分为至少一个容纳腔，所述落药组件的数量至少为一个，并分别设置于每一所述容纳腔内；

所述盛放球组件包括上盖、隔离板和下盖，所述上盖与所述隔离板可拆卸连接，并位于所述隔离板的一侧，所述下盖与所述隔离板可拆卸连接，并位于远离所述上盖一侧；

所述落药组件包括转动槽、转轴、接药勺、出药管和出药孔，所述转动槽位于所述挡板上，所述转轴位于所述转动槽内，所述接药勺与所述转轴固定连接，并位于所述通孔的下方，所述出药管与所述药箱固定连接，并位于所述接药勺的一侧，所述出药孔位于所述药箱上，且位于所述出药管处。

其中，所述自动吐药器还包括限位板，所述限位板与所述出药管固定连接，并位于所述出药管内壁，且位于靠近所述接药勺的一侧。

其中，所述转轴的转动角度为100-160°。

其中，所述自动吐药器还包括底板，所述底板与所述药箱固定连接，并位于所述药箱的下方。

其中，所述自动吐药器还包括接药盘，所述接药盘的数量至少为一个，每一所述接药盘位于所述底板上，且位于所述出药孔的下方。

其中，所述自动吐药器还包括传感器，所述传感器设置于所述底板上，且位于所述接药盘处。

其中，所述自动吐药器还包括显示屏和语音提示器，所述显示屏和所述语音提示器设置于所述药箱前方，且相对设置。

其中，所述自动吐药器还包括取药按钮，所述取药按钮的数量至少为一个，每一所述取药按钮分别设置于所述药箱上，所述取药按钮用以控制所述盛放球组件的掉落。

其中，所述自动吐药器具有滑槽，所述滑槽位于所述药箱上，且位于所述出药孔周围。

本实用新型的自动吐药器，通过所述支撑板与所述药箱固定连接，将所述药箱分为上下两个区域，分别为放药区和落药区，所述通孔分别位于所述支撑板上，所述放药管与所述支撑板固定连接，并分别位于所述通孔处，多个所述盛放球组件分别位于所述放药管内，所述挡板与所述支撑板和所述药箱固定连接，并分别位于所述落药区内，且将所述落药区分为容纳腔，所述落药组件分别设置于所述容纳腔内，所述落药组件包括转动槽、转轴、接药勺、出药管和出药孔，所述转动槽位于所述挡板上，所述转轴位于所述转动槽内，所述接药勺与所述转轴固定连接，并位于所述通孔的下方，所述出药管与所述药箱固定连接，并位于所述接药勺的一侧，所述出药孔位于所述药箱上，且位于所述出药管处，所述挡板内的电机根据控制器内的时间信息驱动相应的所述转轴转动，带动装有所述盛放球组件的所述接药勺向所述出药管转动，装有配好药物的所述盛放球组件从所述出药孔落出，提醒患者服药，从而避免患者尤其是老年患者不遵医嘱服药甚至错服药的问题，旨在通过严格控制按时按量服药改善病人预后，提升公众健康水平。

附图说明

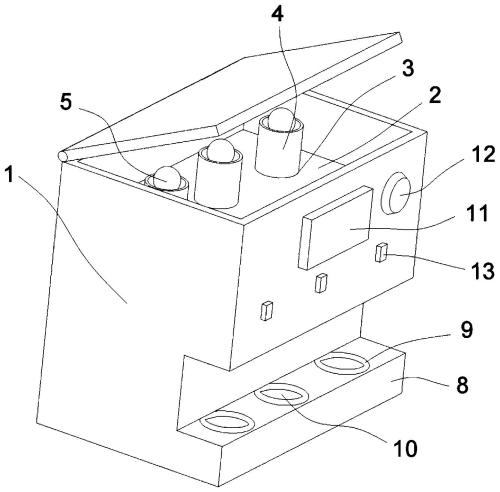

图1为本实用新型自动吐药器的结构示意图；

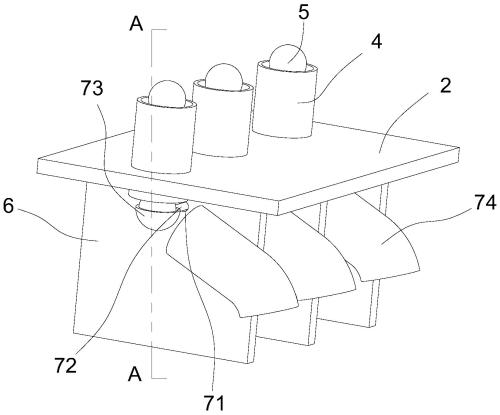

图2为本实用新型自动吐药器的内部结构示意图；

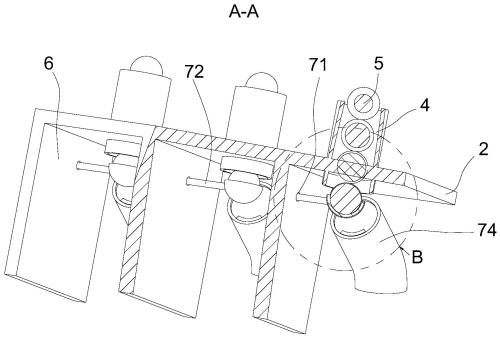

图3为本实用新型自动吐药器内部结构的剖视图；

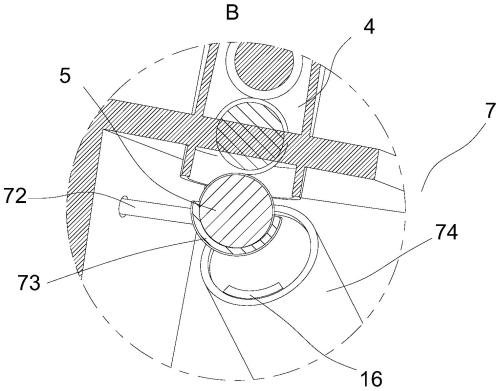

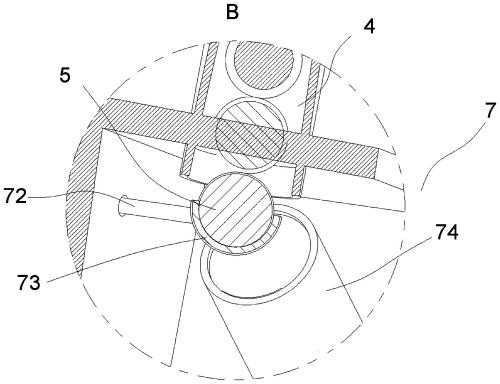

图4为本实用新型放药管、盛放球组件和出药管的一结构示意图；

图5为本实用新型放药管、盛放球组件和出药管的另一结构示意图；

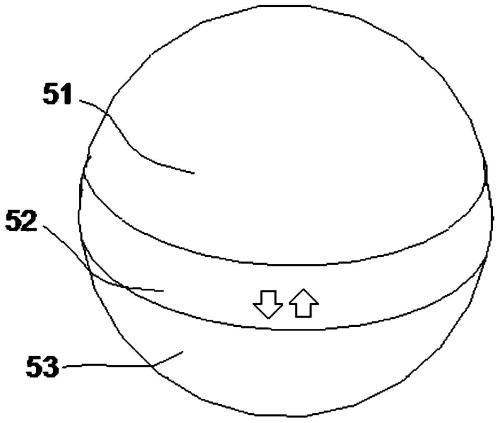

图6为本实用新型盛放球组件的结构示意图；

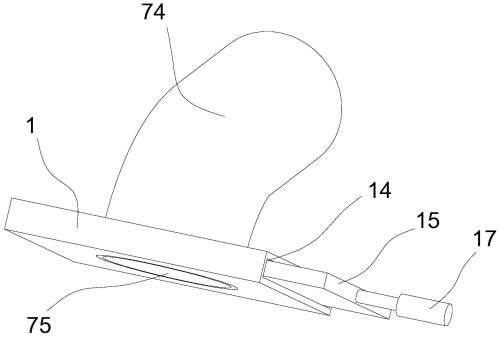

图7为本实用新型出药管、安全板和自动推杆的结构示意图；

图中：1-药箱、2-支撑板、3-通孔、4-放药管、5-盛放球组件、6-挡板、7-落药组件、8-底板、9-接药盘、10-传感器、11-显示屏、12-语音提示器、13-取药按钮、14-滑槽、15-安全板、16-限位板、17-自动推杆、51-上盖、52-隔离板、53-下盖、71-转动槽、72-转轴、73-接药勺、74-出药管、75-出药孔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1至图7，本实用新型提供了一种自动吐药器，所述自动吐药器包括药箱1、支撑板2、通孔3、放药管4、盛放球组件5、挡板6和落药组件7，所述支撑板2与所述药箱1固定连接，并位于所述药箱1内，且将所述药箱1分为上下两个区域，分别为放药区和落药区，所述通孔3的数量为至少为一个，并分别位于所述支撑板2上，所述放药管4与所述支撑板2固定连接，所述放药管4的数量为至少为一个，并分别位于每一所述通孔3处，所述盛放球组件5的数量为多个，并分别位于所述放药管4内，所述挡板6与所述支撑板2和所述药箱1固定连接，所述挡板6的数量为至少为一个，并分别位于所述通孔3一侧，且位于所述落药区内，将所述落药区分为一个或多个容纳腔，所述落药组件7的数量为至少为一个，并分别设置于每一所述容纳腔内；

所述盛放球组件5包括上盖51、隔离板52和下盖53，所述上盖51与所述隔离板52可拆卸连接，并位于所述隔离板52的一侧，所述下盖53与所述隔离板52可拆卸连接，并位于远离所述上盖51一侧；

所述落药组件7包括转动槽71、转轴72、接药勺73、出药管74和出药孔75，所述转动槽71位于所述挡板6上，所述转轴72位于所述转动槽71内，所述接药勺73与所述转轴72固定连接，并位于所述通孔3的下方，所述出药管74与所述药箱1固定连接，并位于所述接药勺73的一侧，所述出药孔75位于所述药箱1上，且位于所述出药管74处。

在本实施方式中，所述支撑板2与所述药箱1固定连接，并位于所述药箱1内，且将所述药箱1分为上下两个区域，分别为放药区和落药区，所述通孔3的数量至少为一个，并分别位于所述支撑板2上，所述放药管4与所述支撑板2固定连接，所述放药管4的数量与所述通孔相同，并分别位于每一所述通孔3处，所述放药管4为圆管结构，为透明色，有利于查看所述盛放球组件5所处的状态。所述盛放球组件5的数量为多个，并分别位于所述放药管4内，所述挡板6与所述支撑板2和所述药箱1固定连接，所述挡板6的数量至少为一个，并分别位于所述通孔3一侧，且位于所述落药区内，将所述落药区分为一个或多个容纳腔，每一容纳腔分别对应不同时间段的药物，所述落药组件7的数量至少为一个，并分别设置于每一所述容纳腔内。所述盛放球组件5包括上盖51、隔离板52和下盖53，所述上盖51与所述隔离板52可拆卸连接，并位于所述隔离板52的一侧，所述下盖53与所述隔离板52可拆卸连接，并位于远离所述上盖51一侧，方便在所述盛放球组件5中放入的药物。隔离板52周向设有第一按钮和第二按钮，所述第一按钮外观为向上箭头形状，第二按钮外观为向下箭头，方便用户区分。用户按动所述第一按钮，则上盖51打开，用户可以取出存放在上盖中的药物，用户按动所述第二按钮，则下盖53打开，用户可以取出存放在下盖中的药物，方便实用，可以存放多种药物，适配不同用户的需求。所述盛放球组件5为球体，所述盛放球组件5为透明色，方便查看是否装入药物，所述上盖51内可放入配好的颗粒药物或袋装的冲剂类药物，所述下盖53内可放置袋装的冲剂类药物或颗粒药物，所述隔离板52将所述上盖51和所述下盖53分开，避免冲剂类药物包装污染颗粒药物，保证卫生安全，此外所述隔离板52的内表面设置有多个小孔，所述隔离板52为中空结构，内部放置有干燥抗氧化剂包，可保持所述盛放球组件5内部干燥，防止药物受潮变质，损害老人或患者身体健康，所述隔离板52还设置有一盖板，所述盖板与所述隔离板52本体卡接，方便取出更换干燥抗氧化剂包。所述落药组件7包括转动槽71、转轴72、接药勺73、出药管74和出药孔75，所述转动槽71位于所述挡板6上，所述转轴72位于所述转动槽71内，所述接药勺73与所述转轴72固定连接，并位于所述通孔3的下方，所述出药管74与所述药箱1固定连接，并位于所述接药勺73的一侧，所述出药孔75位于所述药箱1上，且位于所述出药管74处。所述接药勺73为半球状，所述通孔3到所述接药勺73的纵向距离小于所述盛放球组件5的球径，避免所述接药勺73转动时，所述盛放球组件5从缝隙中落出。所述落药管和所述出药管74的直径相等，所述接药勺73的球径小于所述落药管和所述出药管74的直径，避免所述盛放球组件5卡在所述落药管和所述出药管74内。根据医生嘱咐将配好的药物分别放置于所述上盖51和所述下盖53内，将多个所述盛放球组件5按不同的时间段放入多个所述落药管中，多个所述盛放球组件5由于重力原因，纵向排列成一条直线，其中一个所述盛放球组件5落入所述接药勺73内，所述挡板6内设置有电机和控制器，控制器为时间控制继电器，时间控制继电器中预先设置好了吃药时间，时间控制继电器根据时间信息驱动芯片的信号输入，从而控制相应的电机的通断电，通电后的电机驱动相应的所述转轴72向所述出药管74一侧转动100°，所述接药勺73向所述出药管74转动，所述接药勺73的边缘抵制与所述接药勺73内相邻的所述盛放球组件5，转动至100°，延迟两秒后，所述接药勺73倒出所述盛放球组件5，又向所述通孔3一侧转动100°归位，其余所述盛放球组件5由于重力原因，依次向下方移动，落出的所述盛放球组件5为该时段的药物，从而促使患者或老人按时按量服药。

本实用新型的自动吐药器，通过所述支撑板2与所述药箱1固定连接，将所述药箱1分为上下两个区域，分别为放药区和落药区，每一所述通孔3分别位于所述支撑板2上，所述放药管4与所述支撑板2固定连接，并分别位于所述通孔3处，多个所述盛放球组件5分别位于所述放药管4内，所述挡板6与所述支撑板2和所述药箱1固定连接，并分别位于所述落药区内，且将所述落药区分为一个或多个容纳腔，所述落药组件7分别设置于每一所述容纳腔内，所述落药组件7包括转动槽71、转轴72、接药勺73、出药管74和出药孔75，所述转动槽71位于所述挡板6上，所述转轴72位于所述转动槽71内，所述接药勺73与所述转轴72固定连接，并位于所述通孔3的下方，所述出药管74与所述药箱1固定连接，并位于所述接药勺73的一侧，所述出药孔75位于所述药箱1上，且位于所述出药管74处，所述挡板6内的电机根据控制器内的时间信息驱动相应的所述转轴72转动，带动装有所述盛放球组件5的所述接药勺73向所述出药管74转动，装有配好药物的所述盛放球组件5从所述出药孔75落出，提醒患者服药，从而避免患者尤其是老年患者不遵医嘱服药甚至错服药的问题，旨在通过严格控制按时按量服药改善病人预后，提升公众健康水平。

进一步的，在本实施中，所述自动吐药器还包括水平限位器和与所述水平限位器相连的复位按钮，所述水平限位器与所述转轴72电性连接，所述电机每次通电后控制所述转轴72旋转，进而所述接药勺73朝靠近所述通孔方向转至预设水平位，抵触所述复位按钮，所述复位按钮触发所述水平限位器，所述水平限位器进而发送标志信号至单片机，所述单片机发送预设控制信号至所述电机，所述电机执行预设角度转动。

在本实施方式的第一实施例中，时间继电器触发通电后，所述接药勺73朝靠近所述通孔方向转至预设水平位，抵触所述复位按钮，所述复位按钮触发所述水平限位器，所述水平限位器进而发送标志信号至所述单片机，所述单片机发送预设控制信号至所述电机，所述电机的输出轴沿所述出药管74侧转动100°，所述电机保持预设角度2s，所述接药勺73内的所述盛放球组件5掉入所述接药盘9，所述电机再沿预设角度的转动方向反向转动100°归位，所述水平限位器和复位按钮的设置防止了在所述自动吐药器送药过程中突然断电，导致所述接药勺73错位，进而所述盛放球组件5无法正常吐出的情况。在本实施方式的第二实施例中，所述电机的输出轴沿所述出药管侧转动160°，所述接药勺73内的所述盛放球组件5掉入所述接药盘9，所述电机再沿预设角度的转动方向反向转动160°，以达到与第一实施例基本相同的技术效果，此外，预设角度更大，可以适应不同尺寸的盛放球组件5。

在其他实施方式中，所述自动吐药器还包括限位板16，所述限位板16与所述出药管74固定连接，并位于所述出药管74内壁，且位于靠近所述接药勺73的一侧。所述转轴72的转动角度为0-100°。电机未通电工作时，所述接药勺73水平设置于所述转轴72上，所述转轴72转动角度为0°，所述限位板16内设置有传感器10，所述传感器10为压力传感器10、光线传感器10或距离传感器10中的一种或多种，电机通电，所述接药勺73向所述出药管74方向转动，转动至100°时，所述接药勺73与所述限位板16接触，所述传感器10检测来自所述接药勺73的压力值、光线值或距离值的变化，所述时间控制继电器接收所述传感器10检测的信息变化，做出判断，所述接药勺73反转复位至0°，防止所述接药勺73过度转动，形成错位，导致所述盛放球组件5不能顺利倒入所述出药管74中，以达到基本相同的技术效果。

进一步的，所述自动吐药器还包括底板8，所述底板8与所述药箱1固定连接，并位于所述药箱1的下方。所述自动吐药器还包括接药盘9，所述接药盘9的数量至少为一个，所述接药盘9位于所述底板8上，且位于所述出药孔75的下方。在本实施方式中，所述接药盘最低处到所述出药孔下沿的距离为尺寸L1，所述盛放球组件的直径为尺寸L2，所述尺寸L1为尺寸L2的1.5～2倍，在本实施方式中，以所述尺寸L1为尺寸L2的1.5倍为最优，防止在用户忘记取出第一颗盛放球组件的情况下，第二颗盛放球组件继续放出，掉出所述接药盘。

所述自动吐药器还包括传感器10，所述传感器10设置于所述底板8上，且位于所述接药盘9处。所述自动吐药器还包括显示屏11和语音提示器12，所述显示屏11和所述语音提示器12设置于所述药箱1前方，且相对设置。所述自动吐药器还包括取药按钮13，所述取药按钮13的数量至少为一个，多个所述取药按钮13分别设置于所述药箱1上。在本实施方式中，所述底板8用以支撑所述药箱1和设置各种电路，满足自动吐药器正常运行。所述传感器10、所述显示屏11、所述语音提示器12和所述取药按钮13均与控制器电连接，所述传感器10为压力传感器10、光线传感器10或距离传感器10中的一种或多种，所述盛放球组件5落入所述接药盘9内时，所述压力传感器10、所述光线传感器10或所述距离传感器10检测到压力值、光线值或距离值的变化，控制器接收信息，做出处理，所述语音提示器12将会发出提示音，如“早上吃药时间到”，所述显示屏11也会出现“早上吃药时间到”信息，做到双重提醒，提醒老人吃药，所述取药按钮13分别控制时间控制继电器的一路或多路开关的断开与闭合，在不需要吃药或者有家人叮嘱吃药的时候，可关闭所述自动吐药器，节约用电。此外所述自动吐药器还包括盖板和手柄，所述盖板与所述药箱1可拆卸连接，按动按钮弹开，并位于所述药箱1的顶端。所述盖板既防止灰尘进入所述药箱1，又防止小朋友拿出药物，发生危险。

进一步的，所述自动吐药器具有滑槽14，所述滑槽14位于所述药箱1上，且位于所述出药孔75周围。所述自动吐药器还包括安全板15和自动推杆17，所述安全板15滑动连接于所述滑槽14内，所述自动推杆17与所述安全板15固定连接，并位于所述药箱1内。在本实施方式中，所述药箱1内设置有电机，所述自动推杆17包括第一杆和第二杆，所述第一杆与所述安全板15固定连接，所述第二杆与所述第一杆固定连接，并位于远离所述安全板15一侧，电机驱动所述第一杆在所述第二杆的中心线方向滑移，从而驱动所述安全板15往复运动，实现所述安全板15的开启与关闭，在不需要吃药的时候，所述安全板15覆盖所述出药孔75，防止家中小朋友好奇贪玩将手指伸入，发生危险，在吃药时间到时，电机驱动所述第一杆在所述第二杆的中心线方向移动，打开所述安全板15，所述盛放球组件5从所述出药口落出。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
