一种带有引流腔道的双腔管

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720097297.7
申请日：	20170125
申请（专利权）人：	[上海市肺科医院]
地址：	上海市杨浦区政民路507号
发明人：	[崔江涛]
主分类号：	A61M25/14
公开（公告）号：	CN206979820U
公开（公告）日：	20180209
代理机构：	上海天翔知识产权代理有限公司
代理人：	[吕伴]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206979820U （45）授权公告日 20180209



（21）申请号 CN201720097297.7   （22）申请日 20170125   （73）专利权人 [上海市肺科医院]   地址 上海市杨浦区政民路507号   （72）发明人 [崔江涛]   （74）专利代理机构 上海天翔知识产权代理有限公司         代理人 [吕伴]
（54）实用新型名称      一种带有引流腔道的双腔管
（57）摘要      本实用新型公开了一种带有引流腔道的双腔管，包括长呼吸管和设置在其一侧的短呼吸管，长呼吸管与短呼吸管的一端分别与呼吸机相连通，长呼吸管与短呼吸管的另一端设置与呼吸道相连通，长呼吸管与短呼吸管至少一为双壁结构，双壁结构包括内壁和外壁，在内壁与外壁之间设有引流腔道，在内壁与呼吸道接触的一端上开设有多个与引流腔道相连通的吸引孔，在外壁靠近呼吸机的一端设有与引流腔道相连通的吸引口。本实用新型吸引呼吸道的分泌物时，无需将长、短呼吸管从呼吸机上断开后重新置入吸痰管进行吸引，且吸引过程中不易充盈或堵塞。



权 利 要 求 书

1.一种带有引流腔道的双腔管，包括长呼吸管和设置在其一侧的短呼吸管，所述长呼 吸管与短呼吸管的一端分别与呼吸机相连通，所述长呼吸管与短呼吸管的另一端设置与呼 吸道相连通，其特征在于，所述长呼吸管与短呼吸管至少一为双壁结构，所述双壁结构包括 内壁和外壁，在所述内壁与外壁之间设有引流腔道，在所述内壁与呼吸道接触的一端上开 设有多个与引流腔道相连通的吸引孔，在所述外壁靠近呼吸机的一端开设有能够将引流腔 道内部的分泌物吸出的吸引口，所述吸引口上设有盖体。

2.如权利要求1所述的一种带有引流腔道的双腔管，其特征在于：所述长呼吸管与短呼 吸管上均为双壁结构。

3.如权利要求1所述的一种带有引流腔道的双腔管，其特征在于，在所述引流腔道内部 沿其长度方向间隔设有支撑支架。



说 明 书

一种带有引流腔道的双腔管

技术领域

本实用新型涉及双腔管技术领域，特别涉及到一种带有引流腔道的双腔管。

背景技术

双腔管主要用于要求单肺通气且双肺隔离的术式，在常规术式过程中，双腔管管 腔末端内壁常有分泌物(痰液病灶局部血液)渗流、聚集，为避免含癌(菌)分泌物远端扩散 需及时置入相应型号的吸痰管充分吸引吸净；一般情况下，管道在气道内走形无翻转扭曲， 常规吸引比较顺利，气道管理无特殊风险；但对于特殊病情的患者如纵膈移位、脊柱畸形、 胸廓畸形、气道移位等，双腔管插管后管体极易在气道内发生弯曲甚至旋转，且此类手术一 般难度大时间长，术中气道内渗血渗液较多，常规吸引置入吸痰管时，由于管道较长且弯曲 旋转变形，吸痰管无法及时有效的到达分泌物处，即使偶然置入到位也只能把接触到的分 泌物局部吸引出，无法各个角度吸净，且吸引过程中需要断开呼吸机后再置入吸痰管，过程 比较繁琐耗时，且患者是脱机缺氧状态，如操作失败或多次尝试操作，进一步加重了术中气 道管理的风险。

然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、吸引呼吸 道的分泌物时，无需将长、短呼吸管从呼吸机上断开，不易充盈或堵塞，能够避免无法有效 的接触分泌物而导致吸引无效及多次尝试无效吸引而导致的呼吸道负压损伤的情况的带 有引流腔道的双腔管。

实用新型内容

为解决现有技术存在的问题，本实用新型目的提供了一种设计合理、结构简单、吸 引呼吸道的分泌物时，无需将长、短呼吸管从呼吸机上断开，不易充盈或堵塞，能够避免无 法有效的接触分泌物而导致吸引无效及多次尝试无效吸引而导致的呼吸道负压损伤的情 况的带有引流腔道的双腔管。

为解决以上技术问题，本实用新型采用以下技术方案来实现的：

一种带有引流腔道的双腔管，包括长呼吸管和设置在其一侧的短呼吸管，所述长 呼吸管与短呼吸管的一端分别与呼吸机相连通，所述长呼吸管与短呼吸管的另一端设置与 呼吸道相连通，其特征在于，所述长呼吸管与短呼吸管至少一为双壁结构，所述双壁结构包 括内壁和外壁，在所述内壁与外壁之间设有引流腔道，在所述内壁与呼吸道接触的一端上 开设有多个与引流腔道相连通的吸引孔，在所述外壁靠近呼吸机的一端开设有能够将引流 腔道内部的分泌物吸出的吸引口，所述吸引口上设有盖体。

在本实用新型的一个优选实施例中，所述长呼吸管与短呼吸管上均为双壁结构。

在本实用新型的一个优选实施例中，在所述引流腔道内部沿其长度方向间隔设有 支撑支架。

与现有技术相比，本实用新型在长呼吸管与短呼吸管至少一为双壁结构，双壁结 构包括内壁和外壁，在内壁与外壁之间设有引流腔道，在内壁与呼吸道接触的一端上开设 有多个与引流腔道相连通的吸引孔，在外壁靠近呼吸机的一端设有与引流腔道相连通的吸 引口，吸引呼吸道的分泌物时，只需要将吸引口与负压机相连接即可，无需将长、短呼吸管 从呼吸机上断开，可及时吸引不易发生充盈或堵塞，能够避免常规无法有效的接触分泌物 而导致吸引无效及多次尝试无效吸引而导致患者缺氧或呼吸道负压损伤。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅 是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提 下，还可以根据这些附图获得其他的附图。

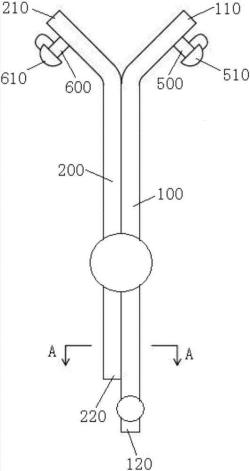

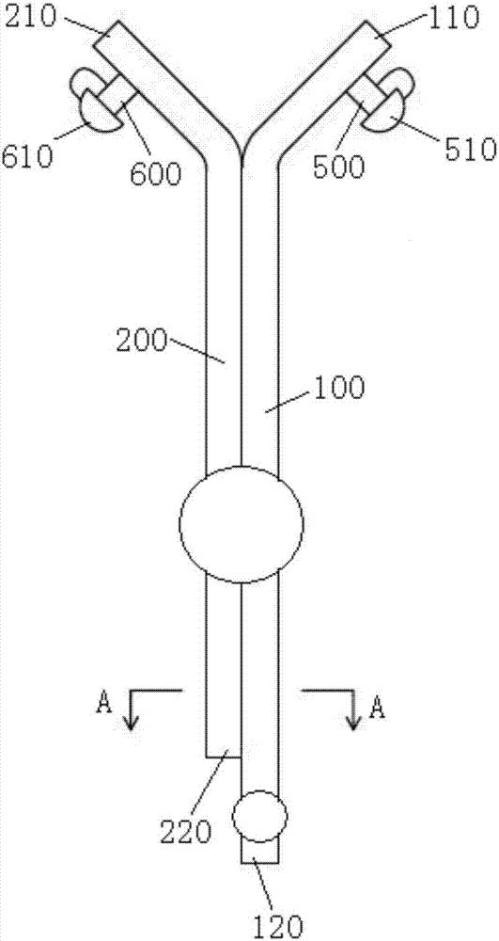

图1为本实用新型的结构示意图。

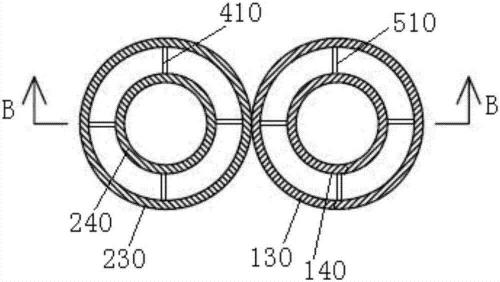

图2为图1的A-A剖视图。

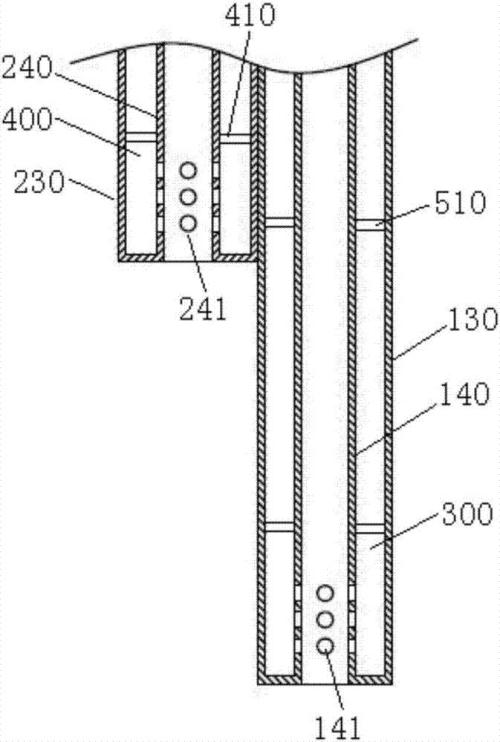

图3为图1的B-B剖视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下 面结合具体图示，进一步阐述本实用新型。

参照图1-图3所示，图中给出的一种带有引流腔道的双腔管，包括长呼吸管100和 设置在其一侧的短呼吸管200。

长呼吸管100与短呼吸管200的一端110、210分别与呼吸机相连通，长呼吸管100与 短呼吸管200的另一端120、220设置与呼吸道相连通。

长呼吸管100与短呼吸管200至少一为双壁结构，在本实施例中长呼吸管100与短 呼吸管200上均为双壁结构。

双壁结构包括内壁140、240和外壁130、230，在内壁140、240与外壁130、230之间设 有引流腔道300、400，在内壁140、240与呼吸道接触的一端上开设有多个与引流腔道300、 400相连通的吸引孔141、241，且为吸引孔141、241为环形多角度吸引，可以及时吸引到粘附 在内壁140、240各个角度的分泌物，在外壁130、230靠近呼吸机的一端设有与引流腔道300、 400相连通的吸引口500、600。

在吸引口500、600与负压机相连接的一端上盖设有盖体510、610，当吸引结束时关 闭，防止吸引口500、600被局部污染，保证局部清洁。

吸引呼吸道的分泌物时，首先将盖体510、610从吸引口500、600与负压机相连接的 一端上取下，然后将吸引口与负压机连通，对呼吸道的分泌物进行吸引，当吸引完成后，将 吸引口500、600从负压机上拔下，然后再将盖体510、610盖设在吸引口500、600的一端即可， 过程中呼吸管110、210与呼吸机持续联通，不需断开。

在引流腔道300、400内部沿其长度方向间隔设有支撑支架310、410，支撑支架310、 410的设置能够有效的使内壁140、240和外壁130、230得到支持，避免在吸引过程中内壁 140、240和外壁130、230相贴合。

综上所述本实用新型在长呼吸管与短呼吸管至少一为双壁结构，双壁结构包括内 壁和外壁，在内壁与外壁之间设有引流腔道，在内壁与呼吸道接触的一端上开设有多个与 引流腔道相连通的吸引孔，在外壁靠近呼吸机的一端设有与引流腔道相连通的吸引口，吸 引呼吸道的分泌物时，无需将长、短呼吸管从呼吸机上断开后重新置入吸痰管进行吸引，且 吸引过程中不易充盈或堵塞；能够避免常规分泌物吸引时，吸痰管置入困难无法有效接触 分泌物而导致吸引无效或因长时间多次尝试吸引而导致患者缺氧或呼吸道负压损伤。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行 业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述 的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会 有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要 求保护范围由所附的权利要求书及其等同物界定。



说 明 书 附 图



图1



图2



图3
