一种带有保护通道的可视喉镜

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720097358.X
申请日：	20170125
申请（专利权）人：	[上海市肺科医院]
地址：	上海市杨浦区政民路507号
发明人：	[崔江涛]
主分类号：	A61B1/267
公开（公告）号：	CN206979468U
公开（公告）日：	20180209
代理机构：	上海天翔知识产权代理有限公司
代理人：	[吕伴]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206979468U （45）授权公告日 20180209



（21）申请号 CN201720097358.X   （22）申请日 20170125   （73）专利权人 [上海市肺科医院]   地址 上海市杨浦区政民路507号   （72）发明人 [崔江涛]   （74）专利代理机构 上海天翔知识产权代理有限公司         代理人 [吕伴]
（54）实用新型名称      一种带有保护通道的可视喉镜
（57）摘要      本实用新型公开了一种带有保护通道的可视喉镜，包括手柄、喉镜片和显示器，显示器设置在手柄的顶部上，喉镜片为与人体在自然体位时口腔咽喉生理曲度相同的弧形结构，喉镜片的根部铰接在手柄的底部上，在喉镜片的前端设有摄像头，在摄像头的附近设有发光器件，摄像头与显示器通讯连接，其特征在于，该带有保护通道的可视喉镜还包括一可拆卸设置在喉镜片上的弧形挡片，所述弧形挡片与喉镜片的侧面之间形成一能够将气管准确的插接到呼吸道内部的保护通道。本实用新型不但能够准确的观察到声门的位置，并且还能够将气管准确的对准声门插接到呼吸道内，同时由于保护通道的保护，即使困难插管也不会对周围组织产生损伤，降低困难插管的并发症发病率。



权 利 要 求 书

1.一种带有保护通道的可视喉镜，包括手柄、喉镜片和显示器，所述显示器设置在手柄 的顶部上，所述喉镜片为与人体在自然体位时口腔咽喉生理曲度相同的弧形结构，所述喉 镜片的根部铰接在手柄的底部上，在所述喉镜片的前端设有摄像头，在所述摄像头的附近 设有发光器件，所述摄像头与显示器通讯连接，其特征在于，该带有保护通道的可视喉镜还 包括一可拆卸设置在喉镜片上的弧形挡片，所述弧形挡片与喉镜片的侧面之间形成一能够 将气管准确的插接到呼吸道内部的保护通道。

2.如权利要求1所述的一种带有保护通道的可视喉镜，其特征在于：所述弧形挡片一侧 铰接在喉镜片的一侧上，所述弧形挡片的另一侧上设有卡脚，在所述喉镜片的另一侧上设 有与卡脚相对应的卡槽，所述弧形挡片的另一侧通过卡脚卡接在喉镜片的另一侧的卡槽 上。

3.如权利要求1或2所述的一种带有保护通道的可视喉镜，其特征在于：所述弧形挡片 采用质地柔软而有坚韧的材料制成。

4.如权利要求1所述的一种带有保护通道的可视喉镜，其特征在于：所述发光器件为 LED灯珠。



说 明 书

一种带有保护通道的可视喉镜

技术领域

本实用新型涉及喉镜技术领域，特别涉及到一种带有保护通道的可视喉镜。

背景技术

喉镜是实施插管术不可缺少的医疗器械，例如气管内插管术，喉镜在使用时，将喉 镜的喉镜片伸入到病人的口腔中，然后进行气管插管操作。

现有技术中在插管操作时，虽然能够通过喉镜准确的观察到声门的位置，但是难 以将气管准确的插接到呼吸道内，给气管插管术带来了较大的不便；另外，在困难气道插接 过程中，插管在口腔内扭曲顶撞极易插伤上颚粘膜及咽壁粘膜，管口在进声门时难以准确 对准声门而擦伤声门周围局部粘膜的其它部位，给病人带来了较大的伤害。

然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、不但能够 准确的观察到声门的位置，并且还能够将气管准确的插接到呼吸道内，同时还能够有效的 避免插伤声门或口腔的其它部位的带有保护通道的可视喉镜。

实用新型内容

为解决现有技术存在的问题，本实用新型目的提供了一种设计合理、结构简单、不 但能够准确的观察到声门的位置，并且还能够将气管准确的插接到呼吸道内，同时还能够 有效的避免插伤声门或口腔的其它部位的带有保护通道的可视喉镜。

为解决以上技术问题，本实用新型采用以下技术方案来实现的：

一种带有保护通道的可视喉镜，包括手柄、喉镜片和显示器，所述显示器设置在手 柄的顶部上，所述喉镜片为与人体在自然体位时口腔咽喉生理曲度相同的弧形结构，所述 喉镜片的根部铰接在手柄的底部上，在所述喉镜片的前端设有摄像头，在所述摄像头的附 近设有发光器件，所述摄像头与显示器通讯连接，其特征在于，该带有保护通道的可视喉镜 还包括一可拆卸设置在喉镜片上的弧形挡片，所述弧形挡片与喉镜片的侧面之间形成一能 够将气管准确的插接到呼吸道内部的保护通道。

在本实用新型的一个优选实施例中，所述弧形挡片一侧铰接在喉镜片的一侧上， 所述弧形挡片的另一侧上设有卡脚，在所述喉镜片的另一侧上设有与卡脚相对应的卡槽， 所述弧形挡片的另一侧通过卡脚卡接在喉镜片的另一侧的卡槽上。

在本实用新型的一个优选实施例中，所述弧形挡片采用质地柔软而坚韧的材料制 成。

在本实用新型的一个优选实施例中，所述发光器件为LED灯珠。

与现有技术相比，本实用新型还包括一可拆卸设置在喉镜片上的弧形挡片，弧形 挡片与喉镜片的侧面之间形成一能够将气管准确的插接到呼吸道内部的保护通道，采用此 种结构不但能够准确的观察到声门的位置，并且还能够将气管准确的插接到呼吸道内，同 时还能够有效的避免插伤声门或口腔的其它部位。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅 是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提 下，还可以根据这些附图获得其他的附图。

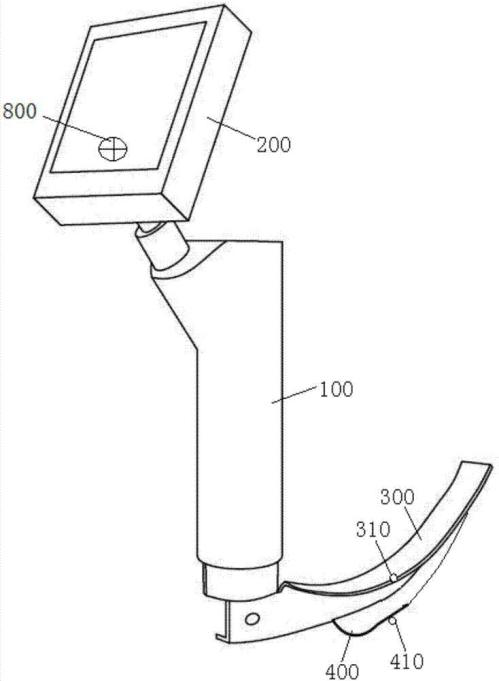

图1为本实用新型的弧形挡片卡合后的结构示意图。

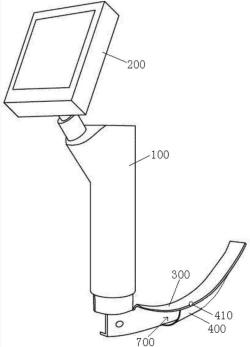

图2为本实用新型的弧形挡片打开后的结构示意图。

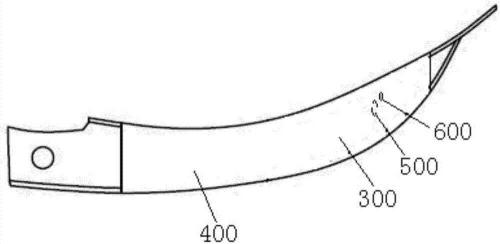

图3为本实用新型的喉镜片的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下 面结合具体图示，进一步阐述本实用新型。

参照图1-图3所示，图中给出的一种带有保护通道的可视喉镜，包括手柄100、喉镜 片300和显示器200。

显示器200设置在手柄100的顶部上，喉镜片300为与人体在自然体位时口腔咽喉 生理曲度相同的弧形结构，喉镜片300的根部铰接在手柄100的底部上，在喉镜片300的前端 设有摄像头500，在摄像头500的附近设有发光器件600，摄像头500与显示器200通讯连接。

在本实施例中发光器件600为LED灯珠，由于LED为冷光源，不会生产较大的热量， 进而不会给病人造成较大的不适感。

该带有保护通道的可视喉镜还包括一可拆卸设置在喉镜片300上的弧形挡片400， 弧形挡片400与喉镜片300的侧面之间形成一能够将气管准确的插接到呼吸道内部的保护 通道700，采用此种结构不但能够准确的观察到声门的位置，并且还能够将气管准确的插接 到呼吸道内，同时还能够有效的避免插伤声门或口腔的其它部位。

弧形挡片400一侧铰接在喉镜片300的一侧上，弧形挡片400的另一侧上设有卡脚 410，在喉镜片300的另一侧上设有与卡脚410相对应的卡槽310，弧形挡片400的另一侧通过 卡脚410卡接在喉镜片300的另一侧的卡槽310上。

弧形挡片400采用质地柔软而有坚韧的材料制成，例如尼龙，能够避免弧形挡片划 伤口腔，减轻病人的不适感，避免给病人带来伤害。

在进行气管插管术时，首先将弧形挡片400的另一侧扣合在喉镜片300的另一侧 上，然后将喉镜片300伸入到病人的口腔中，在将气管通过保护通道将气管准确的插接到呼 吸道内，最后将喉镜的喉镜片300从病人的口腔中取出，打开弧形挡片400取下喉镜即可。

保护通道700末端开口的位置对应于显示器200上一固定准心标识800，当显示器 200准心对准声门开口时，说明保护通道700末端开口正对声门，此时插管，气管导管头端可 正对声门，确保插管成功避免常规插管时手动对不准声门而损伤声门局部组织，且导管局 限于保护通道700内，避免常规困难插管时对下颚及咽后壁擦伤划伤。

综上所述本实用新型还包括一可拆卸设置在喉镜片上的弧形挡片，弧形挡片与喉 镜片的侧面之间形成一能够将气管准确的插接到呼吸道内部的保护通道，采用此种结构不 但能够准确的观察到声门的位置，并且还能够将气管头端准确的插接到呼吸道内，同时由 于保护通道的保护，即使困难插管也不会因推送导管时导管在口腔内扭曲刮擦对周围组织 产生损伤，降低困难插管的并发症发病率。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行 业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述 的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会 有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要 求保护范围由所附的权利要求书及其等同物界定。



说 明 书 附 图



图1



图2



图3
