气管导管防脱卡

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620398506.7
申请日：	20160503
申请（专利权）人：	[曹长明]
地址：	河北省衡水市桃城区胜利西路739号3栋1单元302室
发明人：	[曹长明]
主分类号：	A61M16/04
公开（公告）号：	CN205659235U
公开（公告）日：	20161026
代理机构：	嘉兴启帆专利代理事务所（普通合伙）
代理人：	[蔡跃井]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205659235U （45）授权公告日 20161026



（21）申请号 CN201620398506.7   （22）申请日 20160503   （73）专利权人 [曹长明]   地址 河北省衡水市桃城区胜利西路739号3栋1单元302室   （72）发明人 [曹长明]   （74）专利代理机构 嘉兴启帆专利代理事务所（普通合伙）         代理人 [蔡跃井]
（54）实用新型名称      气管导管防脱卡
（57）摘要      本实用新型公开了一种气管导管防脱卡，使其能够避免气管导管滑脱的发生。一种气管导管防脱卡，包括护套管，护套管由弹性材料制成，护套管上具有供气管导管穿过的通腔，在护套管的管壁上设有开口，在管壁上位于开口的一侧设有护套管紧固条，在管壁上位于开口的另一侧设有供紧固条插入的锁口，借助锁口使紧固条被拉紧并保持在被拉紧的状态，在护套管的一端上设有卡板。



权 利 要 求 书

1.一种气管导管防脱卡，其特征在于：包括护套管，护套管由弹性材料制成，护套管上 具有供气管导管穿过的通腔，在护套管的管壁上设有开口，在管壁上位于开口的一侧设有 护套管紧固条，在管壁上位于开口的另一侧设有供紧固条插入的锁口，借助锁口使紧固条 被拉紧并保持在被拉紧的状态，在护套管的一端上设有卡板。

2.根据权利要求1所述的气管导管防脱卡，其特征在于：所述卡板的数量为2个呈对称 分布。

3.根据权利要求1所述的气管导管防脱卡，其特征在于：在卡板上设有系绳孔。



说 明 书

气管导管防脱卡

技术领域

本实用新型属于实施气管插管气管导管固定的医用器械的技术领域，具体地说是 涉及一种在气管插管全身麻醉手术中，和气管插管抢救危重病人时，所使用的防止气管导 管从气管内滑脱的医用器械。

背景技术

在实施经口、鼻、气管切开的气管插管全身麻醉和危重病人抢救时，在气管插管成 功后，一般是将气管导管和牙垫用胶布将其一并固定在面颊部皮肤。但因气管导管固定不 牢而滑脱出气管，造成病人呼吸通气中断，可致病人发生窒息死亡的危险。因此，必须重视 气管导管固定的方法及措施。

由于在手术麻醉中和在抢救危重病人时，气管插管后气管导管从气管中滑脱的后 果是非常严重的，可造成病人的死亡，为此，研究防止气管导管滑脱的方法有着十分重要的 临床意义。

目前防止气管导管发生脱落的常用方法有：

1、使用各种胶布、肤贴粘贴固定；

2、使用脐带绕颈式固定法;

3、对颌面部手术可加缝线固定法；

4、导管固定器。

从目前防止气管导管从口腔、鼻腔、气管切开处滑脱的方法来看，防止气管导管从 气管中滑脱的效果并不是很好，而且有的方法不适宜手术区域的消毒，甚至妨碍和影响手 术的操作。

发明内容

本实用新型的目的是提供一种气管导管防脱卡，使其能够避免气管导管滑脱的发 生。

为解决上述技术问题，本实用新型的目的是这样实现的：

一种由弹性材料制成的气管导管防脱卡，包括护套管，护套管上具有供气管导管 穿过的通腔，在护套管的管壁上设有开口，在管壁上位于开口的一侧设有护套管紧固条，在 管壁上位于开口的另一侧设有供紧固条插入的锁口，借助锁口使紧固条被拉紧并保持在被 拉紧的状态。在护套管的一端上设有卡板。

在上述方案的基础上并作为上述方案的优选方案：所述卡板的数量为2个呈对称 分布。

在上述方案的基础上并作为上述方案的优选方案：在卡板上设有系绳孔。

本实用新型相比现有技术突出且有益的技术效果是：

本实用新型的气管导管防脱卡，采用了护套管、卡板、紧固条和锁口的结构，将防 脱卡牢固地固定在气管导管上，可根据不同的气管插管方法使用防脱卡，如：（1）在经口气 管插管时，将安装在气管导管上的防脱卡置于口腔内，借助牙齿（牙龈）阻挡卡板脱出口腔 的原理，使得气管导管不易从口腔中滑脱，而达到防止气管导管从口腔滑脱的目的。（2）通 过设在卡板上的系绳孔的结构，将细绳线穿进绳孔，并将细绳线系于颈后（必要时也可用手 术缝合线缝于面颈部的皮肤上），从而达到固定经鼻腔和经气管切开插管的气管导管，达到 防止气管导管发生滑脱的目的。

附图说明

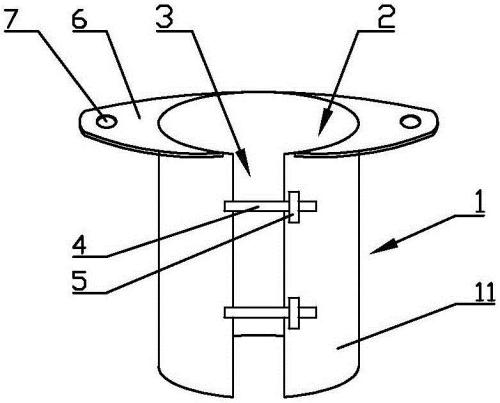

图1是本实用新型的整体结构示意图。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1

本实施例给出了一种气管导管防脱卡，包括护套管1，护套管上具有供气管导管穿 过的通腔2，在护套管1的管壁11上设有开口3，在管壁上位于开口的一侧设有护套管紧固条 4，在管壁上位于开口的另一侧设有供紧固条插入的锁口5，借助锁口使紧固条被拉紧并保 持在被拉紧的状态。在本实施例中，紧固条和锁口可以采用尼龙扎带的自锁式结构。护套管 采用弹性材料制成，当紧固条被拉紧时，护套管产生弹性变形使通腔的口径变小，从而使护 套管抱紧气管导管。在护套管1上设有卡板6。图中示出了卡板设在护套管端部的结构，当然 卡板也可以采用设在护套管中部的结构。卡板可以采用蝶型或其它形状。在本实施例中，如 图中所示，所述卡板的数量为2个呈对称分布，且在卡板6上设有系绳孔7。 这种结构的气管 导管防脱卡可广泛用于经口气管插管、经鼻腔气管插管、经气管切开气管插管的导管固定 和防止气管导管的滑脱。

该气管导管防脱卡的使用方法：

1、应根据气管导管ID型号，选择使用相应型号的气管导管防脱卡（已消毒灭菌）。

2、在经口气管插管时，须事先将防脱卡安装在气管导管上使用。其安装方法是：将 气管导管从防脱卡护套管的裂隙开口处置入护套管的管腔中，将防脱卡的紧固条插入锁口 中，拉紧紧固条，使护套管牢固地固定在气管导管上，并检查护套管在气管导管上不发生左 右旋转和上下活动即可，最后将多余的紧固条剪去。安装时应注意：

（1）防脱卡应安装在气管导管的适当位置上（应参考插管深度）。

（2）应使蝶型卡板端朝向气管导管的机器端。

（3）要将两侧的蝶型卡板分别位于气管导管弯曲圆弧的内外两侧。

（4）在紧固的过程中不要使气管导管的管腔发生狭窄变形。

（5）使用安装好防脱卡的气管导管实施经口气管插管时，应使蝶型卡板平行于右 侧口裂，并随气管导管插入口腔内，当气管导管进入气管后，将气管导管向左旋转90°，使蝶 型卡板垂直位于牙齿（牙龈）后面的口腔内，即完成了经口气管插管的操作。当拔除气管导 管时，须将导管向左或向右旋转90°，使蝶型卡板平行于口裂即可拔出气管导管。

（6）在经口气管插管的麻醉手术中使用防脱卡，应注意麻醉深度的维持，当麻醉减 浅时病人会发生咬管现象，为此，可同时使用牙垫固定和保护气管导管。

3、在经鼻腔气管插管、和经气管切开后的气管插管时，防脱卡无需事先安装于气 管导管上，可于完成气管插管后再安装防脱卡。其安装方法同前所述，但安装时应注意：在 经鼻腔气管插管时，使蝶型卡板端贴近病人鼻孔处固定导管。在经气管切开后的气管插管 时，使蝶型卡板端贴近病人的颈部皮肤处固定导管。其固定方法是：用细绳线穿入蝶型卡板 上的小圆孔（绳孔）中，将细绳线绕于颈后系紧即可；也可用手术缝合线穿入蝶型卡板上的 绳孔中，将防脱卡缝合于皮肤上；均可起到固定气管导管和防止气管导管滑脱的作用。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范 围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护 范围之内。



说 明 书 附 图



图1
