一种手术专用麻醉床

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720269954.1
申请日：	20170307
申请（专利权）人：	[时海洪]
地址：	山东省德州市禹城市开拓路601号禹城市中医院麻醉科
发明人：	[时海洪]
主分类号：	A61G13/00
公开（公告）号：	CN207236950U
公开（公告）日：	20180417
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207236950U （45）授权公告日 20180417



（21）申请号 CN201720269954.1   （22）申请日 20170307   （73）专利权人 [时海洪]   地址 山东省德州市禹城市开拓路601号禹城市中医院麻醉科   （72）发明人 [时海洪]   （74）专利代理机构         代理人
（54）实用新型名称      一种手术专用麻醉床
（57）摘要      本实用新型公开了一种手术专用麻醉床，包括床体和活动靠背，所述床体上表面的两侧设有滑槽，所述滑槽的内表面设有滑动座，所述滑动座的上表面设有第二升降液压杆，所述第二升降液压杆的顶端设有拖臂板，所述床体外表面的左端设有电源插头，所述电源插头外表面的右端设有控制器，所述控制器包括第一升降调节旋钮和第二升降调节旋钮，所述床体的左端活动连接有活动靠背，所述活动靠背下表面的左端设有第一升降液压杆，所述第一升降液压杆设于支撑座上表面的中端。该手术专用麻醉床设置了活动靠背，且通过第一升降液压杆的作用，可满足医生对患者卧姿的调节，不仅提高了患者的舒适度，同时也为手术的进行提供了极大的便利。



权 利 要 求 书

1.一种手术专用麻醉床，包括床体(8)和活动靠背(2)，其特征在于：所述床体(8)上表 面的两侧设有滑槽(1)，所述滑槽(1)的内表面设有滑动座(9)，所述滑动座(9)的上表面设 有第二升降液压杆(10)，所述第二升降液压杆(10)的顶端设有拖臂板(11)，所述床体(8)外 表面的左端设有电源插头(12)，所述电源插头(12)外表面的右端设有控制器(6)，所述控制 器(6)包括第一升降调节旋钮(61)和第二升降调节旋钮(62)，所述床体(8)的左端活动连接 有活动靠背(2)，所述活动靠背(2)下表面的左端设有第一升降液压杆(4)，所述第一升降液 压杆(4)设于支撑座(5)上表面的中端，所述支撑座(5)设于支撑腿(3)内表面的下端，所述 支撑腿(3)设于床体(8)外表面底部的四周，所述电源插头(12)的输出端与控制器(6)的输 入端电连接，所述控制器(6)的输出端与第一升降调节旋钮(61)和第二升降调节旋钮(62) 的输入端电连接，所述第一升降调节旋钮(61)的输出端与第一升降液压杆(4)的输入端电 连接，所述第二升降调节旋钮(62)的输出端与第二升降液压杆(10)的输入端电连接。

2.根据权利要求1所述的一种手术专用麻醉床，其特征在于：所述拖臂板(11)的内表面 设有海绵层。

3.根据权利要求1所述的一种手术专用麻醉床，其特征在于：所述活动靠背(2)和床体 (8)的内表面均设有孔洞，且通过活动销(7)连接。

4.根据权利要求1所述的一种手术专用麻醉床，其特征在于：所述支撑腿(3)外表面的 底部设有橡胶垫。



说 明 书

一种手术专用麻醉床

技术领域

本实用新型涉及医疗设备技术领域，具体为一种手术专用麻醉床。

背景技术

麻醉，顾名思义，麻为麻木麻痹，醉为酒醉昏迷。因此，麻醉的含义是用药物或其他 方法使患者整体或局部暂时失去感觉，以达到无痛的目的进行手术治疗。一般认为，麻醉是 由药物或其他方法产生的一种中枢神经和周围神经系统的可逆性功能抑制，这种抑制的特 点主要是使痛觉的丧失。在对患者进行手术前，经常需要对患者进行麻醉处理。但现有的手 术专用麻醉床功能单一，无法满足人们日益增长的需求，且医护人员在手术过程中，经常需 要对患者的体位进行调节，但由于麻醉床都为固定结构，为患者的手术工作带来极大的不 便，为此，我们提出一种手术专用麻醉床。

实用新型内容

本实用新型的目的在于提供一种手术专用麻醉床，以解决上述背景技术中提出的 问题。

为实现上述目的，本实用新型提供如下技术方案：

一种手术专用麻醉床，包括床体和活动靠背，所述床体上表面的两侧设有滑槽，所 述滑槽的内表面设有滑动座，所述滑动座的上表面设有第二升降液压杆，所述第二升降液 压杆的顶端设有拖臂板，所述床体外表面的左端设有电源插头，所述电源插头外表面的右 端设有控制器，所述控制器包括第一升降调节旋钮和第二升降调节旋钮，所述床体的左端 活动连接有活动靠背，所述活动靠背下表面的左端设有第一升降液压杆，所述第一升降液 压杆设于支撑座上表面的中端，所述支撑座设于支撑腿内表面的下端，所述支撑腿设于床 体外表面底部的四周，所述电源插头的输出端与控制器的输入端电连接，所述控制器的输 出端与第一升降调节旋钮和第二升降调节旋钮的输入端电连接，所述第一升降调节旋钮的 输出端与第一升降液压杆的输入端电连接，所述第二升降调节旋钮的输出端与第二升降液 压杆的输入端电连接。

优选的，所述拖臂板的内表面设有海绵层。

优选的，所述活动靠背和床体的内表面均设有孔洞，且通过活动销连接。

优选的，所述支撑腿外表面的底部设有橡胶垫。

与现有技术相比，本实用新型的有益效果是：该手术专用麻醉床设置了活动靠背， 且通过第一升降液压杆的作用，可满足医生对患者卧姿的调节，不仅提高了患者的舒适度， 同时也为手术的进行提供了极大的便利，设置了两组拖臂板，且通过第二升降液压杆和滑 动座的共同作用，可满足医生对不同卧姿状态下患者手臂的托举与固定，不仅减轻了患者 的疼痛感，同时也有利于手术的正常进行。

附图说明

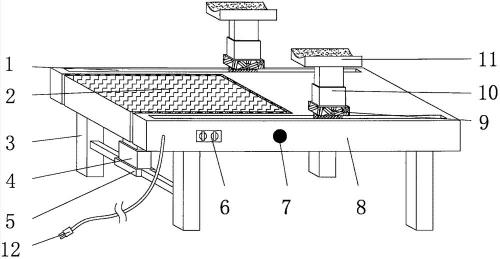

图1为本实用新型结构示意图；

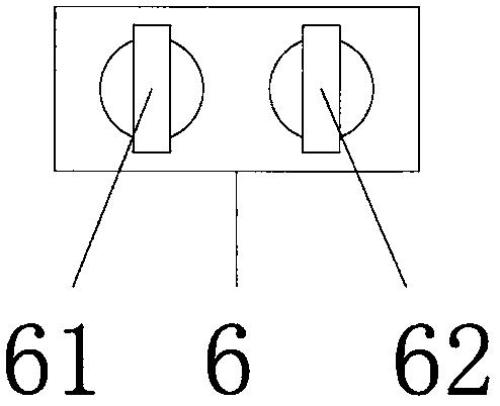

图2为本实用新型控制器结构示意图。

图中：1滑槽、2活动靠背、3支撑腿、4第一升降液压杆、5支撑座、6控制器、61第一升 降调节旋钮、62第二升降调节旋钮、7活动销、8床体、9滑动座、10第二升降液压杆、11拖臂 板、12电源插头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种手术专用麻醉床，包括床体8和 活动靠背2，床体8上表面的两侧设有滑槽1，滑槽1的内表面设有滑动座9，滑动座9的上表面 设有第二升降液压杆10，第二升降液压杆10的顶端设有拖臂板11，床体8外表面的左端设有 电源插头12，电源插头12外表面的右端设有控制器6，控制器6包括第一升降调节旋钮61和 第二升降调节旋钮62，床体8的左端活动连接有活动靠背2，活动靠背2下表面的左端设有第 一升降液压杆4，可满足医生对患者卧姿的调节，不仅提高了患者的舒适度，同时也为手术 的进行提供了极大的便利，第一升降液压杆4设于支撑座5上表面的中端，支撑座5设于支撑 腿3内表面的下端，支撑腿3设于床体8外表面底部的四周，电源插头12的输出端与控制器6 的输入端电连接，控制器6的输出端与第一升降调节旋钮61和第二升降调节旋钮62的输入 端电连接，第一升降调节旋钮61的输出端与第一升降液压杆4的输入端电连接，第二升降调 节旋钮62的输出端与第二升降液压杆10的输入端电连接，拖臂板11的内表面设有海绵层， 提高患者的舒适度，活动靠背2和床体8的内表面均设有孔洞，且通过活动销7连接，支撑腿3 外表面的底部设有橡胶垫，增加与地面间的摩擦力，提高床体8放置的稳定性，设置了两组 拖臂板11，且通过第二升降液压杆10和滑动座9的共同作用，可满足医生对不同卧姿状态下 患者手臂的托举与固定，不仅减轻了患者的疼痛感，同时也有利于手术的正常进行。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言， 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。



说 明 书 附 图



图1



图2
