一种基于物联网的麻醉深度监测系统

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620033019.0
申请日：	20160114
申请（专利权）人：	[安徽邵氏华艾生物医疗电子科技有限公司]
地址：	安徽省亳州市利辛县工业园区诚信路北侧淝河大道西侧
发明人：	[邵西良]
主分类号：	A61B5/0205
公开（公告）号：	CN205359450U
公开（公告）日：	20160706
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205359450U （45）授权公告日 20160706



（21）申请号 CN201620033019.0   （22）申请日 20160114   （73）专利权人 [安徽邵氏华艾生物医疗电子科技有限公司]   地址 安徽省亳州市利辛县工业园区诚信路北侧淝河大道西侧   （72）发明人 [邵西良]   （74）专利代理机构         代理人
（54）实用新型名称      一种基于物联网的麻醉深度监测系统
（57）摘要      本实用新型属于麻醉监测领域，具体一种基于物联网的麻醉深度监测系统，包括麻醉深度监测仪，其特征在于：还包通信层、云端服务器以及应用层，所述的麻醉深度监测仪和云端服务器之间通过通信层进行数据传输以及指令发送双向互动，所述云端服务器包括数据同步接收模块、处理模块、储存模块、显示模块、数据库、指令处理模块，本实用新型基于物联网技术将位于手术室中的大型临床麻醉现场公开化、透明化、可查看化、有迹可循化，一改传统麻醉大型临床麻醉手术不公开的情况，可以帮助减少手术过程中患者家属的担心焦虑，并可以麻醉记录在云端服务器的有效保存，以便后期查看，基于云端服务器的强大计算能力以及其连接的数据库实现不同患者资源共享。



权 利 要 求 书

1.一种基于物联网的麻醉深度监测系统，包括麻醉深度监测仪，其特征在于：还包通信层、云端服务器以及应用层，所述的麻醉深度监测仪和云端服务器之间通过通信层进行数据传输以及指令发送双向互动，所述云端服务器包括数据同步接收模块、处理模块、储存模块、显示模块、数据库、指令处理模块，所述的处理模块输入端连接数据同步接收模块，输出端连接储存模块、显示模块、数据库以及指令处理模块，并和数据库和指令处理模块进行双向数据传输，所述云端服务器实时接收处理储存麻醉深度监测仪发送的数据，并主动显示或按照应用层需求显示，所述应用层通过指令处理模块查看云端服务器数据或者通过通信层向麻醉深度监测仪发送指令。

2.根据权利要求1所述的一种基于物联网的麻醉深度监测系统，其特征在于：所述的应用层包括设置在手术室外方便患者家属了解情况的智能显示终端和设置在医院监护中心的终端。

3.根据权利要求1-2任一项所述的一种基于物联网的麻醉深度监测系统，其特征在于：所述麻醉深度监测仪包括壳体，壳体内封装有数据采集模块、生理体征输入模块、数据分析模块、注射给药控制模块和显示模块一、指令处理模块一以及通信模块，所述的数据分析模块输入端连接有数据采集模块以及生理体征输入模块，输出端连接注射给药控制模块、显示模块一和通信模块，所述注射给药控制模块输入端还连接有指令处理模块一，所述的指令处理模块一配合通信模块和通信层实现云端服务器指令处理模块发送的指令。

4.根据权利要求3所述的一种基于物联网的麻醉深度监测系统，其特征在于：所述生理体征输入模块用于输入包括年龄、体重、性别、身高信息。

5.根据权利要求3所述的一种基于物联网的麻醉深度监测系统，其特征在于：所述数据采集模块监测生命体唾液、心跳、血压、脑电、肺音、心电参数。



说 明 书

一种基于物联网的麻醉深度监测系统

技术领域

本实用新型属于麻醉监测技术领域，具体涉及一种基于物联网的麻醉深度监测系统。

背景技术

现代医疗可通过手术等诊疗方式为病人治病，在治疗过程中，为了减轻病人的痛苦，常常对病人实施麻醉。麻醉是用药物或其他方法使患者整体或局部暂时失去感觉，以达到无痛的目的进行手术治疗。麻醉学是运用有关麻醉的基础理论、临床知识和技术以消除患者手术疼痛，保证患者安全，为手术创造良好条件的一门科学。现在，麻醉主要包括临床麻醉、急救复苏医、重症监测治疗、疼痛诊疗。其中临床麻醉是现代麻醉学的主要部分。临床麻醉手术通过在手术室中，是封闭式的，手术室外等候的家属担心忧虑，没进入手术室的专家爱莫能助，麻醉手术现场也不能实现资源共享。

实用新型内容

本实用新型针对麻醉监测技术的发展需求，提出一种基于物联网的麻醉深度监测系统。

本实用新型采用的技术方案如下：

一种基于物联网的麻醉深度监测系统，包括麻醉深度监测仪，其特征在于：还包通信层、云端服务器以及应用层，所述的麻醉深度监测仪和云端服务器之间通过通信层进行数据传输以及指令发送双向互动，所述云端服务器包括数据同步接收模块、处理模块、储存模块、显示模块、数据库、指令处理模块，所述的处理模块输入端连接数据同步接收模块，输出端连接储存模块、显示模块、数据库以及指令处理模块，并和数据库和指令处理模块进行双向数据传输，所述云端服务器实时接收处理储存麻醉深度监测仪发送的数据，并主动显示或按照应用层需求显示，所述应用层通过指令处理模块查看云端服务器数据或者通过通信层向麻醉深度监测仪发送指令。

所述的应用层包括设置在手术室外方便患者家属了解情况的智能显示终端和设置在医院监护中心的终端。

所述麻醉深度监测仪包括壳体，壳体内封装有数据采集模块、生理体征输入模块、数据分析模块、注射给药控制模块和显示模块一、指令处理模块一以及通信模块，所述的数据分析模块输入端连接有数据采集模块以及生理体征输入模块，输出端连接注射给药控制模块、显示模块一和通信模块，所述注射给药控制模块输入端还连接有指令处理模块一，所述的指令处理模块一配合通信模块和通信层实现云端服务器指令处理模块发送的指令。

所述生理体征输入模块用于输入包括年龄、体重、性别、身高信息。

所述数据采集模块监测生命体唾液、心跳、血压、脑电、肺音、心电参数。

本实用新型的有益效果体现在：

本实用新型基于物联网技术将位于手术室中的大型临床麻醉现场公开化、透明化、可查看化、有迹可循化，一改传统麻醉大型临床麻醉手术不公开的情况，可以帮助减少手术过程中患者家属的担心焦虑，并可以麻醉记录在云端服务器的有效保存，以便后期查看，同时基于云端服务器的强大计算能力以及其连接的数据库实现不同患者资源共享，为健康安全麻醉提供了保障，实现了高效麻醉监测。

附图说明

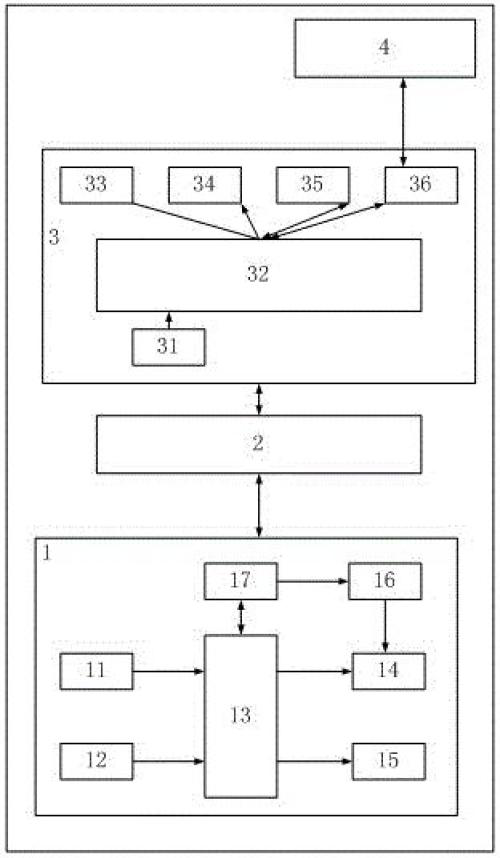

图1为本实用新型的的结构示意图；

其中：1、麻醉深度监测仪；2、通信层；3、云端服务器；4、应用层；11、数据采集模块；12、生理体征输入模块；13、数据分析模块；14、注射给药控制模块；15、显示模块一；16、指令处理模块一；17、通信模块；31、数据同步接收模块；32、处理模块；33、储存模块；34、显示模块；35、数据库；36、指令处理模块。

具体实施方式

如图1所示，一种基于物联网的麻醉深度监测系统，包括麻醉深度监测仪1，其特征在于：还包通信层2、云端服务器3以及应用层4，所述的麻醉深度监测仪1和云端服务器3之间通过通信层2进行数据传输以及指令发送双向互动，所述云端服务器3包括数据同步接收模块31、处理模块32、储存模块33、显示模块34、数据库35、指令处理模块36，所述的处理模块32输入端连接数据同步接收模块31，输出端连接储存模块33、显示模块34、数据库35以及指令处理模块36，并和数据库35和指令处理模块36进行双向数据传输，所述云端服务器3实时接收处理储存麻醉深度监测仪1发送的数据，并主动显示或按照应用层4需求显示，所述应用层4通过指令处理模块36查看云端服务器3数据或者通过通信层2向麻醉深度监测仪1发送指令。

所述的应用层4包括设置在手术室外方便患者家属了解情况的智能显示终端和设置在医院监护中心的终端。

所述麻醉深度监测仪1包括壳体，壳体内封装有数据采集模块11、生理体征输入模块12、数据分析模块13、注射给药控制模块14和显示模块一15、指令处理模块一16以及通信模块17，所述的数据分析模块13输入端连接有数据采集模块11以及生理体征输入模块12，输出端连接注射给药控制模块14、显示模块一15和通信模块17，所述注射给药控制模块14输入端还连接有指令处理模块一16，所述的指令处理模块一16配合通信模块17和通信层2实现云端服务器3指令处理模块36发送的指令。

所述生理体征输入模块12用于输入包括年龄、体重、性别、身高信息。

所述数据采集模块11监测生命体唾液、心跳、血压、脑电、肺音、心电参数。



说 明 书 附 图

图1
