麻醉呼吸器

发布时间:2019/06/11 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201520204772.7

申请日:

20150408

申请(专利权)人:

[张来柱]

地址:

山东省济宁市市中区古槐路79号济宁医学院附属医院麻醉科

发明人:

[张来柱, 李彦东]

主分类号:

A61M16/01

公开(公告)号:

CN204655715U

公开(公告)日:

20150923

代理机构:



代理人:





(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN204655715U

(45)授权公告日 20150923



(21)申请号 CN201520204772.7



(22)申请日 20150408



(73)专利权人 [张来柱]



地址 山东省济宁市市中区古槐路79号济宁医学院附属医院麻醉科



(72)发明人 [张来柱, 李彦东]



(74)专利代理机构



      代理人



(54)实用新型名称

     一种麻醉呼吸器





(57)摘要

     一种麻醉呼吸器,包括呼吸机、麻醉蒸发装置和呼吸面罩,所述麻醉蒸发装置顶端设置有第一麻醉管与第二麻醉管,第一麻醉管与第二麻醉管均与连接管连接,所述连接管一端设置有麻醉剂流量控制阀,所述麻醉剂流量控制阀通过吸入软管与呼吸底座连接,呼吸底座底端与呼吸面罩连接,呼吸底座侧端连接有呼出软管,呼出软管连接有二氧化碳吸收器,二氧化碳吸收器连接尾气缓冲瓶,尾气缓冲瓶通过管道连接尾气收集器,所述连接管另一端设置有呼吸机,呼吸机通过出氧管与氧气流量控制器连接,本实用新型结构简单,可同时进行供氧并辅助麻醉通气呼吸,能够及时收集二氧化碳,麻醉效果好,使用组装方便。



权 利 要 求 书

1.一种麻醉呼吸器,包括呼吸机、麻醉蒸发装置和呼吸面罩,其特征在于,所述麻醉 蒸发装置顶端设置有第一麻醉管与第二麻醉管,第一麻醉管与第二麻醉管均与连接管连 接,所述连接管一端设置有麻醉剂流量控制阀,所述麻醉剂流量控制阀通过吸入软管与呼 吸底座连接,呼吸底座底端与呼吸面罩连接,呼吸底座侧端连接有呼出软管,呼出软管连 接有二氧化碳吸收器,二氧化碳吸收器连接尾气缓冲瓶,尾气缓冲瓶通过管道连接尾气收 集器,所述连接管另一端设置有呼吸机,呼吸机通过出氧管与氧气流量控制器连接,氧气 流量控制器上设置有进氧管,所述第一麻醉管上设置有第一截止阀和气体显示仪,第二麻 醉管上设置有第二截止阀,连接管与第一麻醉管和第二麻醉管连接处之间的连接管上设置 有第三截止阀。

2.根据权利要求1所述的一种麻醉呼吸器,其特征在于,所述麻醉蒸发装置内设置有 麻醉反应器与麻醉剂,第一麻醉管与第二麻醉管底端均伸入麻醉蒸发装置内,所述第一麻 醉管底端位于麻醉剂液面上端,第二麻醉管底端与麻醉反应器连接并伸入麻醉蒸发装置底 部设置。

3.根据权利要求1所述的一种麻醉呼吸器,其特征在于,所述吸入软管与呼吸底座连 接处设置有吸气单向阀。

4.根据权利要求1所述的一种麻醉呼吸器,其特征在于,所述呼出软管与二氧化碳吸 收器连接处设置有呼气单向阀。

5.根据权利要求1所述的一种麻醉呼吸器,其特征在于,所述第一麻醉管通过第一气 动快速接头与连接管连接。

6.根据权利要求1所述的一种麻醉呼吸器,其特征在于,所述第二麻醉管通过第二气 动快速接头与连接管连接。



说 明 书

一种麻醉呼吸器

技术领域

本实用新型涉及医疗用具技术领域,具体是一种麻醉呼吸器。

背景技术

一般的,吸入麻醉是通过机械回路将麻醉剂送入患者的肺泡,形成麻醉药气体弥散到 血液,从而对中枢神经系统产生抑制作用,使患者麻醉,与此同时吸入麻醉在麻醉过程中 一定要确保患者氧气供应良好,才能使麻醉效果持续而稳定。但在手术时麻醉深度与供氧 量不易控制,且对呼吸道有刺激作用,影响病人状况和手术的进行;另外,在进行呼吸麻 醉的过程中,患者呼出的二氧化碳集聚在呼吸面罩内不能及时地进行收集,会降低麻醉雾 剂与氧气的浓度,从而降低麻醉效果。

实用新型内容

本实用新型的目的在于提供一种可同时进行供氧并辅助麻醉通气呼吸,能够及时收集 二氧化碳,提高麻醉效果的麻醉呼吸器,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种麻醉呼吸器,包括呼吸机、麻醉蒸发装置和呼吸面罩,所述麻醉蒸发装置顶端设 置有第一麻醉管与第二麻醉管,第一麻醉管与第二麻醉管均与连接管连接,所述连接管一 端设置有麻醉剂流量控制阀,所述麻醉剂流量控制阀通过吸入软管与呼吸底座连接,呼吸 底座底端与呼吸面罩连接,呼吸底座侧端连接有呼出软管,呼出软管连接有二氧化碳吸收 器,二氧化碳吸收器连接尾气缓冲瓶,尾气缓冲瓶通过管道连接尾气收集器,所述连接管 另一端设置有呼吸机,呼吸机通过出氧管与氧气流量控制器连接,氧气流量控制器上设置 有进氧管,所述第一麻醉管上设置有第一截止阀和气体显示仪,第二麻醉管上设置有第二 截止阀,连接管与第一麻醉管和第二麻醉管连接处之间的连接管上设置有第三截止阀。

进一步的,所述麻醉蒸发装置内设置有麻醉反应器与麻醉剂,第一麻醉管与第二麻醉 管底端均伸入麻醉蒸发装置内,所述第一麻醉管底端位于麻醉剂液面上端,第二麻醉管底 端与麻醉反应器连接并伸入麻醉蒸发装置底部设置。

进一步的,所述吸入软管与呼吸底座连接处设置有吸气单向阀。

进一步的,所述呼出软管与二氧化碳吸收器连接处设置有呼气单向阀。

进一步的,所述第一麻醉管通过第一气动快速接头与连接管连接。

进一步的,所述第二麻醉管通过第二气动快速接头与连接管连接。

本实用新型的有益效果是:使用时,关闭第三截止阀,打开第二截止阀,接通氧气源, 开启呼吸机,根据需要通过氧气流量控制器调节氧气流量,使氧气通过呼吸机沿连接管和 第二麻醉管进入麻醉蒸发装置内,使麻醉反应器发生作用,产生麻醉剂蒸汽,此后打开第 一截止阀,使麻醉蒸汽与氧气进入呼吸面罩内,供患者麻醉呼吸,在对患者进行供氧的同 时能够将麻醉药剂,麻醉药气体通过患者肺泡弥散到血液中,从而对中枢神经系统产生抑 制作用,使患者麻醉;麻醉剂流量控制阀通过吸入软管与呼吸底座连接,吸入软管与呼吸 底座连接处设置有吸气单向阀,避免患者呼出的气体进入吸入软管内,降低麻醉药剂气体 和氧气的浓度;呼吸底座侧端连接有呼出软管,呼出软管连接有二氧化碳吸收器,二氧化 碳吸收器连接尾气缓冲瓶,尾气缓冲瓶通过管道连接尾气收集器,通过二氧化碳吸收器、 尾气缓冲瓶和尾气收集器能够有效及时地吸收患者呼出的二氧化碳,保证了患者良好呼吸 条件的同时提高了麻醉效果。

综上所述,本实用新型结构简单,可同时进行供氧并辅助麻醉通气呼吸,能够及时收 集二氧化碳,麻醉效果好,使用组装方便。

附图说明

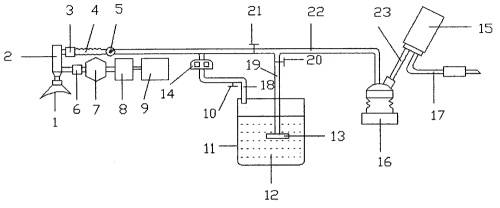

图1为一种麻醉呼吸器的结构示意图。

图中:1-呼吸面罩,2-呼吸底座,3-吸气单向阀,4-吸入软管,5-麻醉剂流量控制阀, 6-呼气单向阀,7-二氧化碳吸收器,8-尾气缓冲瓶,9-尾气收集器,10-第一截止阀,11- 麻醉蒸发装置,12-麻醉剂,13-麻醉反应器,14-气体显示仪,15-氧气流量控制器,16- 呼吸机,17-进氧管,18-第一麻醉管,19-第二麻醉管,20-第二截止阀,21-第三截止阀, 22-连接管,23-出氧管。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清 楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的 实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1,本实用新型实施例中,一种麻醉呼吸器,包括呼吸机16、麻醉蒸发装置 11和呼吸面罩1,所述麻醉蒸发装置11顶端设置有第一麻醉管18与第二麻醉管19,第一 麻醉管18与第二麻醉管19均与连接管22连接,所述连接管22一端设置有麻醉剂流量控 制阀5,所述麻醉剂流量控制阀5通过吸入软管4与呼吸底座2连接,呼吸底座2底端与 呼吸面罩1连接,呼吸底座2侧端连接有呼出软管,呼出软管连接有二氧化碳吸收器7, 二氧化碳吸收器7连接尾气缓冲瓶8,尾气缓冲瓶8通过管道连接尾气收集器9,所述连 接管22另一端设置有呼吸机16,呼吸机16通过出氧管23与氧气流量控制器15连接,氧 气流量控制器15上设置有进氧管17,所述第一麻醉管18上设置有第一截止阀10和气体 显示仪14,第二麻醉管19上设置有第二截止阀20,连接管22与第一麻醉管18和第二麻 醉管19连接处之间的连接管22上设置有第三截止阀21。

实施例中,所述麻醉蒸发装置11内设置有麻醉反应器13与麻醉剂12,第一麻醉管 18与第二麻醉管19底端均伸入麻醉蒸发装置11内,所述第一麻醉管18底端位于麻醉剂 12液面上端,第二麻醉管19底端与麻醉反应器13连接并伸入麻醉蒸发装置11底部设置。

实施例中,所述吸入软管4与呼吸底座2连接处设置有吸气单向阀3,避免患者呼出 的气体进入吸入软管4内。

实施例中,所述呼出软管与二氧化碳吸收器7连接处设置有呼气单向阀6,避免进入 二氧化碳吸收器7内的气体回流。

实施例中,所述第一麻醉管18通过第一气动快速接头(图中未示出)与连接管22连 接,从而确保第一麻醉管18与连接管22的连接组装拆卸方便。

实施例中,所述第二麻醉管19通过第二气动快速接头(图中未示出)与连接管22连 接,从而确保第二麻醉管19与连接管22的连接组装拆卸方便。

本实用新型的工作原理是:使用时,关闭第三截止阀21,打开第二截止阀20,接通 氧气源,开启呼吸机16,根据需要通过氧气流量控制器15调节氧气流量,使氧气通过呼 吸机16沿连接管22和第二麻醉管19进入麻醉蒸发装置11内,使麻醉反应器13发生作 用,产生麻醉剂蒸汽,此后打开第一截止阀10,使麻醉蒸汽与氧气沿着第一麻醉管18、 连接管22、麻醉剂流量控制阀5和吸入软管4进入呼吸面罩1内,供患者麻醉呼吸,在对 患者进行供氧的同时能够将麻醉药剂一起带入肺泡,麻醉药气体通过患者肺泡弥散到血液 中,从而对中枢神经系统产生抑制作用,使患者麻醉;麻醉剂流量控制阀5通过吸入软管 4与呼吸底座2连接,吸入软管4与呼吸底座2连接处设置有吸气单向阀3,避免患者呼 出的气体进入吸入软管4内降低麻醉药剂气体和氧气的浓度;呼吸底座2侧端连接有呼出 软管,呼出软管连接有二氧化碳吸收器7,二氧化碳吸收器7连接尾气缓冲瓶8,尾气缓 冲瓶8通过管道连接尾气收集器9,通过二氧化碳吸收器7、尾气缓冲瓶8和尾气收集器9 能够有效及时地吸收患者呼出的二氧化碳,保证了患者良好呼吸条件的同时提高了麻醉效 果;手术结束后,关闭第一截止阀10和第二截止阀20,打开第三截止阀21,使纯氧通过 连接管22、吸入软管4和呼吸面罩1直接进入患者体内,加速麻醉药的排出,有利于患者 迅速恢复清醒,经济实用;同时医务人员可以通过观察气体显示仪14上的氧气与麻醉蒸 汽的含量比例来做进一步的调整,有利于手术快速完成。

对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在 不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。 因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新 型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含 一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将 说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可 以理解的其他实施方式。



说 明 书 附 图

图1
