一种医疗五官科用听觉检测装置

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620907463.0
申请日：	20160821
申请（专利权）人：	[刘明贺]
地址：	湖北省荆州市荆州区荆中路60号长江大学第二临床医学院（荆州市中心医院）
发明人：	[刘明贺, 倪伟, 李琴, 万俐佳]
主分类号：	A61B5/12
公开（公告）号：	CN206239417U
公开（公告）日：	20170613
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206239417U （45）授权公告日 20170613



（21）申请号 CN201620907463.0   （22）申请日 20160821   （73）专利权人 [刘明贺]   地址 湖北省荆州市荆州区荆中路60号长江大学第二临床医学院（荆州市中心医院）   （72）发明人 [刘明贺, 倪伟, 李琴, 万俐佳]   （74）专利代理机构         代理人
（54）实用新型名称      一种医疗五官科用听觉检测装置
（57）摘要      本实用新型涉及一种医疗五官科用检测装置，尤其涉及一种医疗五官科用听觉检测装置。本实用新型要解决的技术问题是提供一种检测精准、结构新颖、操作方便的医疗五官科用听觉检测装置。为了解决上述技术问题，本实用新型提供了这样一种医疗五官科用听觉检测装置，包括有检测箱、固定块、凳子、滑块、滑轨、第一电机、齿轮、齿条、第二电机、第一固定板、弹簧、第二固定板等；检测箱内顶部设有滑轨和第一电机，第一电机前侧设有齿轮，滑轨位于第一电机左侧，滑轨上滑动式连接有滑块，滑块右侧设有齿条。本实用新型达到了检测精准、结构新颖、操作方便的效果，可以有效测试出检测者的听觉能力，能及时发现及时治疗，提高治疗效果。



权 利 要 求 书

1.一种医疗五官科用听觉检测装置，其特征在于，包括有检测箱（1）、固定块（2）、凳子 （3）、滑块（4）、滑轨（5）、第一电机（6）、齿轮（7）、齿条（8）、第二电机（9）、第一固定板（10）、弹 簧（11）、第二固定板（12）、铁质挡板（13）、铁球（14）、轮子（15）、弧形连杆（16）、安装座（17）、 第三电机（18）和细绳（19），检测箱（1）内顶部设有滑轨（5）和第一电机（6），第一电机（6）前 侧设有齿轮（7），滑轨（5）位于第一电机（6）左侧，滑轨（5）上滑动式连接有滑块（4），滑块（4） 右侧设有齿条（8），齿条（8）与齿轮（7）啮合，齿条（8）底端设有第二电机（9），第二电机（9）底 部设有第一固定板（10），第一固定板（10）底部左右两端对称设有弹簧（11），两弹簧（11）底 端连接有第二固定板（12），第一固定板（10）底部中间设有安装座（17），安装座（17）上安装 有第三电机（18），第三电机（18）前侧设有弧形连杆（16），弧形连杆（16）两端设有轮子（15）， 轮子（15）与第二固定板（12）顶部接触，第二固定板（12）底部左右对称设有铁质挡板（13）， 第二固定板（12）底部左右对称设有细绳（19），细绳（19）位于两铁质挡板（13）之间，两细绳 （19）底端设有铁球（14），检测箱（1）内底部对称设有固定块（2），固定块（2）顶部设有凳子 （3），凳子（3）位于第二固定板（12）正下方。

2.根据权利要求1所述的一种医疗五官科用听觉检测装置，其特征在于，还包括有软坐 垫（20），凳子（3）顶部设有软坐垫（20）。

3.根据权利要求1所述的一种医疗五官科用听觉检测装置，其特征在于，还包括有行程 开关（21），滑轨（5）右侧下部设有行程开关（21），行程开关（21）通过线路与第一电机（6）连 接。

4.根据权利要求1所述的一种医疗五官科用听觉检测装置，其特征在于，检测箱（1）材 质为不锈钢。



说 明 书

一种医疗五官科用听觉检测装置

技术领域

本实用新型涉及一种医疗五官科用检测装置，尤其涉及一种医疗五官科用听觉检 测装置。

背景技术

计划经济体制下，医疗卫生体系定位明确，中国的医疗卫生创造了一系列辉煌，在 医疗服务、预防保健等各个方面都取得了很大的成就。农村和城镇的医疗服务也在这时全 面展开，医疗服务的可及性大大增强。

所谓的“五官”，指的就是“耳、眉、眼、鼻、口”等五种人体器官。五官科疾病已经严 重的影响到了我们日常的正常生活，对我们人体有很大的伤害。其中，听觉是声波作用于听 觉器官，使其感受细胞处于兴奋并引起听神经的冲动以至于传入信息，经各级听觉中枢分 析后引起的震生感。同时，听觉是仅次于视觉的重要感觉通道，它在人的生活中起着重大的 作用。所以，听觉的检测有利于及时发现问题，能够及时治疗。

现有的医疗五官科用听觉检测装置存在检测粗糙、结构单一、操作繁琐的缺点，因 此亟需研发一种检测精准、结构新颖、操作方便的医疗五官科用听觉检测装置。

实用新型内容

（1）要解决的技术问题

本实用新型为了克服现有的医疗五官科用听觉检测装置存在检测粗糙、结构单 一、操作繁琐的缺点，本实用新型要解决的技术问题是提供一种检测精准、结构新颖、操作 方便的医疗五官科用听觉检测装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种医疗五官科用听觉检测装 置，包括有检测箱、固定块、凳子、滑块、滑轨、第一电机、齿轮、齿条、第二电机、第一固定板、 弹簧、第二固定板、铁质挡板、铁球、轮子、弧形连杆、安装座、第三电机和细绳，检测箱内顶 部设有滑轨和第一电机，第一电机前侧设有齿轮，滑轨位于第一电机左侧，滑轨上滑动式连 接有滑块，滑块右侧设有齿条，齿条与齿轮啮合，齿条底端设有第二电机，第二电机底部设 有第一固定板，第一固定板底部左右两端对称设有弹簧，两弹簧底端连接有第二固定板，第 一固定板底部中间设有安装座，安装座上安装有第三电机，第三电机前侧设有弧形连杆，弧 形连杆两端设有轮子，轮子与第二固定板顶部接触，第二固定板底部左右对称设有铁质挡 板，第二固定板底部左右对称设有细绳，细绳位于两铁质挡板之间，两细绳底端设有铁球， 检测箱内底部对称设有固定块，固定块顶部设有凳子，凳子位于第二固定板正下方。

优选地，还包括有软坐垫，凳子顶部设有软坐垫。

优选地，还包括有行程开关，滑轨右侧下部设有行程开关，行程开关通过线路与第 一电机连接。

优选地，检测箱材质为不锈钢。

工作原理：使用本装置时，医护人员引导检测者坐在凳子上，然后给检测者戴上眼 罩，防止视觉影响检测效果，然后医护人员控制第一电机逆时针旋转，带动齿轮逆时针旋 转，进而带动齿条及其上装置向下运动，当第一电机逆时针旋转一定程度时，控制第一电机 停止逆时针旋转，然后控制第三电机顺时针旋转，带动弧形连杆顺时针旋转，使得右侧的弹 簧被拉伸，进而带动第二固定板右端向下摆动，因为有细绳，在重力作用下，使得右侧的铁 球与右侧的铁质挡板碰撞发出清脆的声音，然后控制第三电机停止顺时针旋转，可以测试 检测者右耳的听觉，然后请检测者辨别声音的方向，检测者辨认后，医护人员控制第三电机 逆时针旋转，带动弧形连杆逆时针旋转，使得左侧的弹簧被拉伸，进而带动第二固定板左端 向下摆动，因为有细绳，在重力作用下，使得左侧的铁球与左侧的铁质挡板碰撞发出清脆的 声音，然后控制第三电机停止逆时针旋转，可以测试检测者左耳的听觉，然后请检测者辨别 声音的方向，检测者辨认后，医护人员控制第二电机顺时针旋转90°，然后重复以上操作，可 以测试检测者的左耳和右耳的混合听力，若检测者能全部辨认出声音的方向，则说明检测 者的听觉正常，若检测者不能全部辨认出声音的方向，则说明检测者的听觉异常，需要进行 进一步的观察治疗。检测完成后，医护人员控制第二电机逆时针旋转90°，控制第三电机旋 转，带动弧形连杆及其上装置旋转，当弧形连杆回到原来位置时，控制第三电机停止旋转， 然后控制第一电机顺时针旋转，带动齿条及其上装置向上运动，当齿条回到原来位置时，控 制第一电机停止旋转。

因为还包括有软坐垫，凳子顶部设有软坐垫，可以使检测者有更舒适的检测体验。

因为还包括有程开关，滑轨右侧下部设有行程开关，行程开关通过线路与第一电 机连接，当医护人员的疏忽使检测装置下降高度太低时，下侧的行程开关可以控制电机顺 时针旋转，带动齿条及其上装置向上运动，可以防止误伤检测者。

因为检测箱材质为不锈钢，不锈钢耐腐蚀性强和耐酸性强，可以延长本装置的使 用寿命。

（3）有益效果

本实用新型达到了检测精准、结构新颖、操作方便的效果，可以有效测试出检测者 的听觉能力，能及时发现及时治疗，提高治疗效果。

附图说明

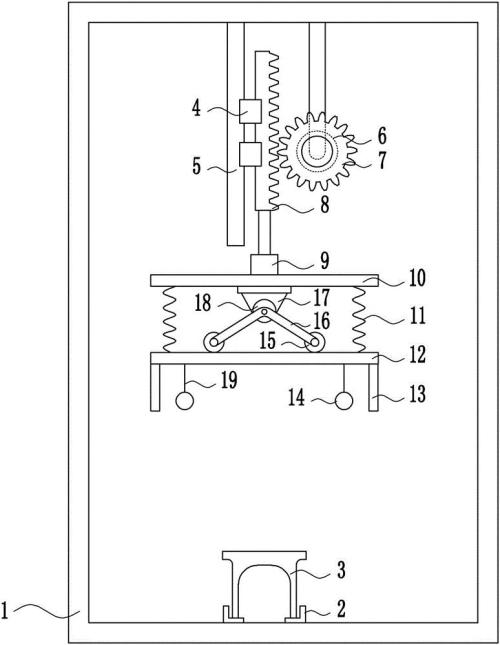

图1为本实用新型的第一种主视结构示意图。

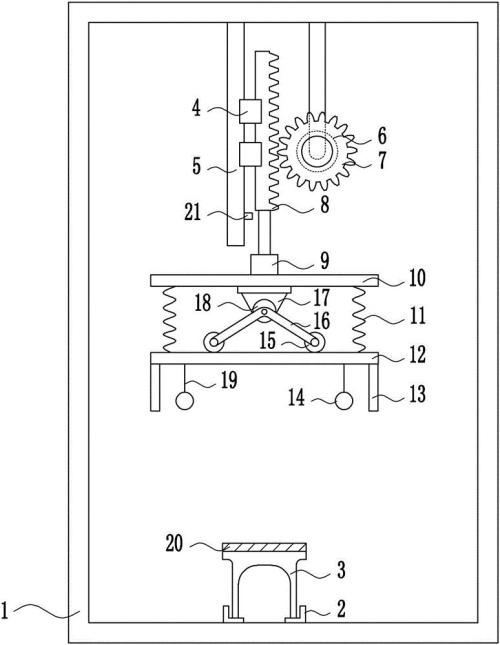

图2为本实用新型的第二种主视结构示意图。

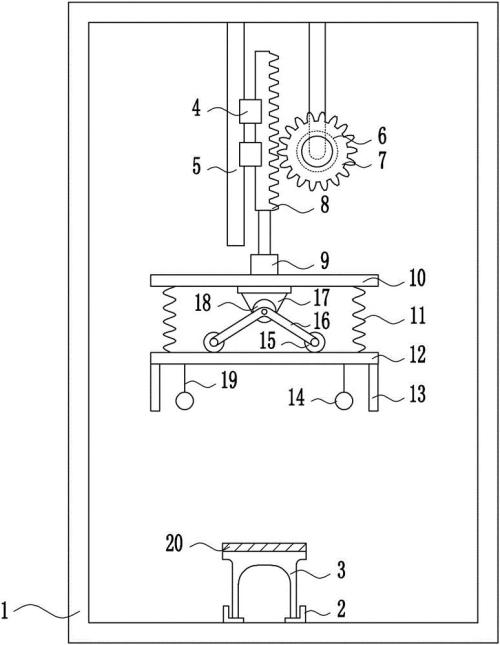

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-检测箱，2-固定块，3-凳子，4-滑块，5-滑轨，6-第一电机，7-齿 轮，8-齿条，9-第二电机，10-第一固定板，11-弹簧，12-第二固定板，13-铁质挡板，14-铁球， 15-轮子，16-弧形连杆，17-安装座，18-第三电机，19-细绳，20-软坐垫，21-行程开关。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种医疗五官科用听觉检测装置，如图1-3所示，包括有检测箱1、固定块2、凳子3、 滑块4、滑轨5、第一电机6、齿轮7、齿条8、第二电机9、第一固定板10、弹簧11、第二固定板12、 铁质挡板13、铁球14、轮子15、弧形连杆16、安装座17、第三电机18和细绳19，检测箱1内顶部 设有滑轨5和第一电机6，第一电机6前侧设有齿轮7，滑轨5位于第一电机6左侧，滑轨5上滑 动式连接有滑块4，滑块4右侧设有齿条8，齿条8与齿轮7啮合，齿条8底端设有第二电机9，第 二电机9底部设有第一固定板10，第一固定板10底部左右两端对称设有弹簧11，两弹簧11底 端连接有第二固定板12，第一固定板10底部中间设有安装座17，安装座17上安装有第三电 机18，第三电机18前侧设有弧形连杆16，弧形连杆16两端设有轮子15，轮子15与第二固定板 12顶部接触，第二固定板12底部左右对称设有铁质挡板13，第二固定板12底部左右对称设 有细绳19，细绳19位于两铁质挡板13之间，两细绳19底端设有铁球14，检测箱1内底部对称 设有固定块2，固定块2顶部设有凳子3，凳子3位于第二固定板12正下方。

还包括有软坐垫20，凳子3顶部设有软坐垫20。

还包括有行程开关21，滑轨5右侧下部设有行程开关21，行程开关21通过线路与第 一电机6连接。

检测箱1材质为不锈钢。

工作原理：使用本装置时，医护人员引导检测者坐在凳子3上，然后给检测者戴上 眼罩，防止视觉影响检测效果，然后医护人员控制第一电机6逆时针旋转，带动齿轮7逆时针 旋转，进而带动齿条8及其上装置向下运动，当第一电机6逆时针旋转一定程度时，控制第一 电机6停止逆时针旋转，然后控制第三电机18顺时针旋转，带动弧形连杆16顺时针旋转，使 得右侧的弹簧11被拉伸，进而带动第二固定板12右端向下摆动，因为有细绳19，在重力作用 下，使得右侧的铁球14与右侧的铁质挡板13碰撞发出清脆的声音，然后控制第三电机18停 止顺时针旋转，可以测试检测者右耳的听觉，然后请检测者辨别声音的方向，检测者辨认 后，医护人员控制第三电机18逆时针旋转，带动弧形连杆16逆时针旋转，使得左侧的弹簧11 被拉伸，进而带动第二固定板12左端向下摆动，因为有细绳19，在重力作用下，使得左侧的 铁球14与左侧的铁质挡板13碰撞发出清脆的声音，然后控制第三电机18停止逆时针旋转， 可以测试检测者左耳的听觉，然后请检测者辨别声音的方向，检测者辨认后，医护人员控制 第二电机9顺时针旋转90°，然后重复以上操作，可以测试检测者的左耳和右耳的混合听力， 若检测者能全部辨认出声音的方向，则说明检测者的听觉正常，若检测者不能全部辨认出 声音的方向，则说明检测者的听觉异常，需要进行进一步的观察治疗。检测完成后，医护人 员控制第二电机9逆时针旋转90°，控制第三电机18旋转，带动弧形连杆16及其上装置旋转， 当弧形连杆16回到原来位置时，控制第三电机18停止旋转，然后控制第一电机6顺时针旋 转，带动齿条8及其上装置向上运动，当齿条8回到原来位置时，控制第一电机6停止旋转。

因为还包括有软坐垫20，凳子3顶部设有软坐垫20，可以使检测者有更舒适的检测 体验。

因为还包括有程开关，滑轨5右侧下部设有行程开关21，行程开关21通过线路与第 一电机6连接，当医护人员的疏忽使检测装置下降高度太低时，下侧的行程开关21可以控制 电机顺时针旋转，带动齿条8及其上装置向上运动，可以防止误伤检测者。

因为检测箱1材质为不锈钢，不锈钢耐腐蚀性强和耐酸性强，可以延长本装置的使 用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细， 但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通 技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都 属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。



说 明 书 附 图



图1



图2



图3
