一种心内科用心包穿刺抽液装置

发布时间:2019/06/13 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号:

CN201620680126.2

申请日:

20160701

申请(专利权)人:

[十堰市太和医院]

地址:

湖北省十堰市人民南路32号

发明人:

[雷枫琴, 党丽娜, 龚蕾, 龙海燕, 吕英, 兰莹, 王莉莉, 党书毅, 周明, 王俊峰, 段班燕]

主分类号:

A61B17/34

公开(公告)号:

CN206228402U

公开(公告)日:

20170609

代理机构:

襄阳市襄科知识产权代理事务所

代理人:

[李佳怡]



(19)中华人民共和国国家知识产权局





(12)实用新型专利

(10)授权公告号 CN206228402U

(45)授权公告日 20170609



(21)申请号 CN201620680126.2



(22)申请日 20160701



(73)专利权人 [十堰市太和医院]



地址 湖北省十堰市人民南路32号



(72)发明人 [雷枫琴, 党丽娜, 龚蕾, 龙海燕, 吕英, 兰莹, 王莉莉, 党书毅, 周明, 王俊峰, 段班燕]



(74)专利代理机构 襄阳市襄科知识产权代理事务所



      代理人 [李佳怡]



(54)实用新型名称

     一种心内科用心包穿刺抽液装置





(57)摘要

     一种心内科用心包穿刺抽液装置,涉及医疗器械技术领域,其包括套筒,套筒内移动设置有活塞,该活塞的前端面设置有穿刺针管,活塞的后端面设置有带推手柄的推拉杆,推拉杆内插装有引流管,引流管的前端为封闭端,引流管的管壁靠近封闭端的位置开设有若干引流孔,封闭端穿过活塞,活动插装于穿刺针管中;引流管的后端穿过推手柄,通过导管与外部的抽液装置相连;推拉杆的外侧壁沿其轴向设置有若干卡齿,套筒的外侧壁活动插装有卡条,该卡条的端部穿过套筒,卡装于任意两个相邻的卡齿之间;推拉杆的侧壁靠近推手柄的位置开设有一个滑动通槽和若干个限位通槽,引流管的外管壁设置有拨杆,该拨杆自由端穿过任意一个限位通槽,并抵持于该限位通槽内。



权 利 要 求 书

1.一种心内科用心包穿刺抽液装置,包括套筒(1),所述套筒(1)内移动设置有活塞 (31),该活塞(31)的前端面设置有穿刺针管(2),活塞(31)的后端面设置有带推手柄(32)的 推拉杆(3),其特征在于:所述推拉杆(3)内插装有引流管(4),引流管(4)的前端为封闭端, 且引流管(4)的管壁靠近封闭端的位置开设有若干引流孔(41),所述封闭端穿过活塞(31), 活动插装于穿刺针管(2)中;引流管(4)的后端穿过推手柄(32),通过导管(5)与外部的抽液 装置相连;

所述推拉杆(3)的外侧壁沿其轴向设置有若干卡齿(33),所述套筒(1)的外侧壁活动插 装有卡条(12),该卡条(12)的端部穿过套筒(1),卡装于任意两个相邻的卡齿(33)之间;

所述推拉杆(3)的侧壁靠近推手柄(32)的位置开设有一个滑动通槽(34)和若干个限位 通槽(35),所述滑动通槽(34)沿推拉杆(3)的轴线设置,各限位通槽(35)均沿推拉杆(3)的 径向设置,且各限位通槽(35)的其中一端与滑动通槽(34)连通;所述引流管(4)的外管壁设 置有拨杆(42),该拨杆(42)自由端穿过任意一个限位通槽(35),并抵持于该限位通槽(35) 内。

2.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:所述套筒(1)的前 端设置有针筒(11)。

3.根据权利要求2所述的心内科用心包穿刺抽液装置,其特征在于:还包括漏斗状的胸 托(6),该胸托(6)的两端设置有绑带(62),胸托(6)的顶部设置有圆筒状的安装座(61),且 安装座(61)的内侧壁设置有内螺纹;所述针筒(11)的外侧壁设置有与内螺纹相配合的外螺 纹。

4.根据权利要求3所述的心内科用心包穿刺抽液装置,其特征在于:所述胸托(6)和套 筒(1)均由透明材料制成。

5.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:所述引流管(4)靠 近后端的位置设置有单向阀(43)。

6.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:所述引流管(4)与 推拉杆(3)之间设置有密封圈。

7.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:所述推拉杆(3)的 外侧壁设置有刻度线。

8.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:所述滑动通槽(34) 到活塞(31)的距离,大于套筒(1)的长度。

9.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:各限位通槽(35)均 位于滑动通槽(34)的同一侧。

10.根据权利要求1所述的心内科用心包穿刺抽液装置,其特征在于:所述导管(5)上设 置有电子流量计。



说 明 书

一种心内科用心包穿刺抽液装置

技术领域

本实用新型涉及医疗器械技术领域,具体来讲是一种心内科用心包穿刺抽液装 置。

背景技术

心包积液是一种常见的心内科疾病,目前,心包积液的治疗方法主要是用穿刺针 将心包穿刺并将积液抽出,但现有的穿刺针在穿刺心包时,难以掌握穿刺深度,而心脏的不 停跳动,极易损伤心肌。此外,在实际穿刺过程中,在需要调节穿刺针的有效穿刺长度时,调 节不方便,且易损伤心肌。此为现有技术的不足之处。

实用新型内容

针对现有技术中存在的缺陷,本实用新型的目的在于提供一种心内科用心包穿刺 抽液装置,可防止对心肌造成损伤,其结构简单,操作方便,穿刺安全,具有显著的实用性。

为达到以上目的,本实用新型采取的技术方案是:一种心内科用心包穿刺抽液装 置,包括套筒,所述套筒内移动设置有活塞,该活塞的前端面设置有穿刺针管,活塞的后端 面设置有带推手柄的推拉杆,所述推拉杆内插装有引流管,引流管的前端为封闭端,且引流 管的管壁靠近封闭端的位置开设有若干引流孔,所述封闭端穿过活塞,活动插装于穿刺针 管中;引流管的后端穿过推手柄,通过导管与外部的抽液装置相连;所述推拉杆的外侧壁沿 其轴向设置有若干卡齿,所述套筒的外侧壁活动插装有卡条,该卡条的端部穿过套筒,卡装 于任意两个相邻的卡齿之间;所述推拉杆的侧壁靠近推手柄的位置开设有一个滑动通槽和 若干个限位通槽,所述滑动通槽沿推拉杆的轴线设置,各限位通槽均沿推拉杆的径向设置, 且各限位通槽的其中一端与滑动通槽连通;所述引流管的外管壁设置有拨杆,该拨杆自由 端穿过任意一个限位通槽,并抵持于该限位通槽内。

进一步改进在于:所述套筒的前端设置有针筒。

进一步改进在于:还包括漏斗状的胸托,该胸托的两端设置有绑带,胸托的顶部设 置有圆筒状的安装座,且安装座的内侧壁设置有内螺纹;所述针筒的外侧壁设置有与内螺 纹相配合的外螺纹。

进一步改进在于:所述胸托和套筒均由透明材料制成。

进一步改进在于:所述引流管靠近后端的位置设置有单向阀。

进一步改进在于:所述引流管与推拉杆之间设置有密封圈。

进一步改进在于:所述推拉杆的外侧壁设置有刻度线。

进一步改进在于:所述滑动通槽到活塞的距离,大于套筒的长度。

进一步改进在于:各限位通槽均位于滑动通槽的同一侧。

进一步改进在于:所述导管上设置有电子流量计。

本实用新型的有益效果在于:

1、本实用新型中,推拉杆内插装有引流管,引流管的前端为封闭端,且引流管的管 壁靠近封闭端的位置开设有若干引流孔,所述封闭端穿过活塞,活动插装于穿刺针管中;引 流管的后端穿过推手柄,通过导管与外部的抽液装置相连。当引流孔随引流管移动至穿刺 针管外时,即可通过外部的抽液装置实施积液抽取,由于引流管的前端为封闭端,可防止对 心肌造成损伤,其结构简单,操作方便,穿刺安全,具有显著的实用性。

2、本实用新型中,推拉杆的外侧壁沿其轴向设置有若干卡齿,所述套筒的外侧壁 活动插装有卡条,该卡条的端部穿过套筒,卡装于任意两个相邻的卡齿之间。使用时,将卡 条从卡齿中抽离,即可推动穿刺针管伸缩运动,待穿刺针管达到预设位置后,将卡条插入对 应的两个相邻卡齿之间,即可对其限位,可有效避免心包穿刺针管移位,避免划伤心脏和大 血管,增加了心包穿刺术的准确性和稳定性。

3、本实用新型中,推拉杆的侧壁靠近推手柄的位置开设有一个滑动通槽和若干个 限位通槽,所述滑动通槽沿推拉杆的轴线设置,各限位通槽均沿推拉杆的径向设置,且各限 位通槽的其中一端与滑动通槽连通;所述引流管的外管壁设置有拨杆,该拨杆自由端穿过 任意一个限位通槽,并抵持于该限位通槽内。使用时,将拨杆拨动至滑动通槽中,即可使得 引流管沿推拉杆的轴向运动,待引流管达到预设位置后,将拨杆拨动至相应的限位通槽中, 即可对其限位,可有效避免引流管移位,同时,根据拨杆所处的限位通槽,判断其深入深度, 降低了医务人员的工作难度。

4、本实用新型中,胸托的两端设置有绑带,胸托的顶部设置有圆筒状的安装座,且 安装座的内侧壁设置有内螺纹;所述针筒的外侧壁设置有与内螺纹相配合的外螺纹。使用 时,通过绑带将胸托固定在患者胸前的预设位置,然后通过针筒将心内科用心包穿刺抽液 装置固定于安装座上,通过胸托控制穿刺针管的插入深度及角度,提高了手术的精确性。

5、本实用新型中,引流管靠近后端的位置设置有单向阀,且引流管与推拉杆之间 设置有密封圈,因此,能够避免空气进入,减轻了患者的痛苦,降低了医务人员的工作难度。

6、本实用新型中,导管上设置有电子流量计,该电子流量计能够自动计量抽取的 积液的流量,对疾病的诊断和进一步治疗有着巨大的指导作用。

附图说明

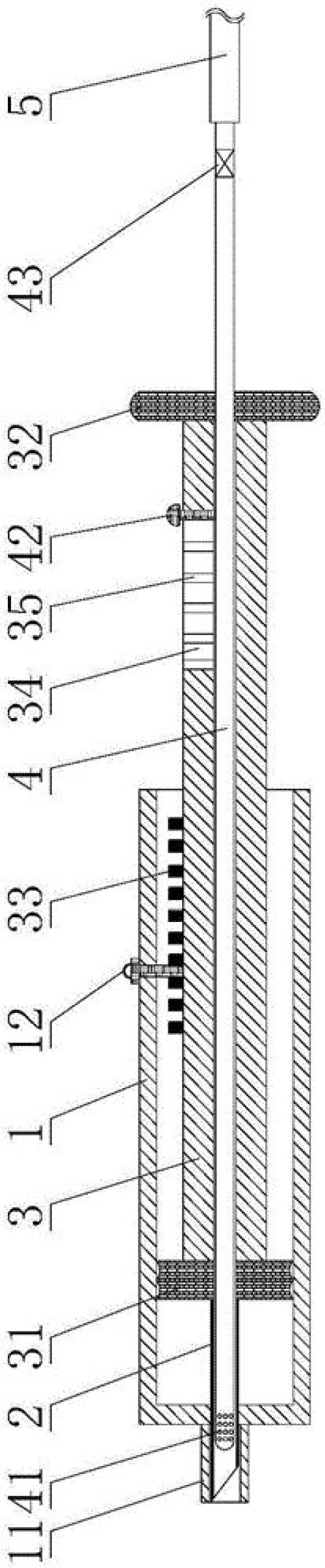

图1为本实用新型实施例中心内科用心包穿刺抽液装置的结构示意图;

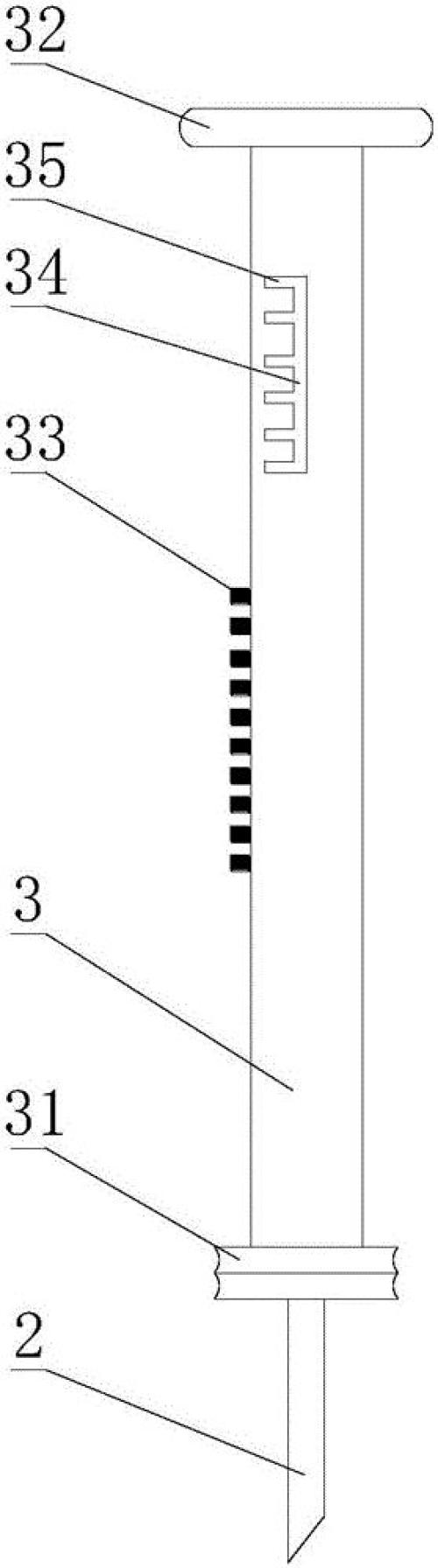

图2为本实用新型实施例中推拉杆及穿刺针管的结构示意图;

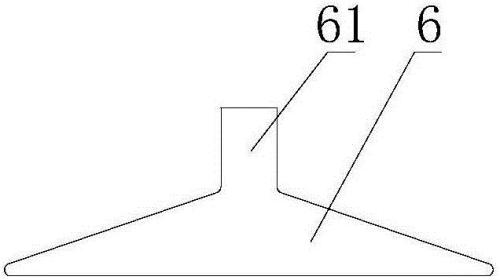

图3为本实用新型实施例中胸托的结构示意图;

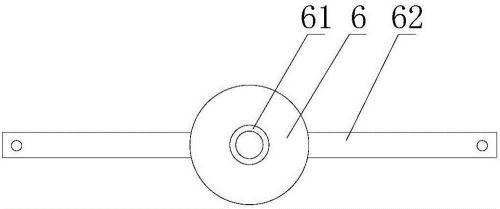

图4为本实用新型实施例中去除绑带后胸托的结构示意图。

附图标记:

1-套筒;11-针筒;12-卡条;

2-穿刺针管;

3-推拉杆;31-活塞;32-推手柄;33-卡齿;34-滑动通槽;35-限位通槽;

4-引流管;41-引流孔;42-拨杆;43-单向阀;

5-导管;

6-胸托;61-安装座;62-绑带;

具体实施方式

以下结合附图对本实用新型的实施例作进一步详细说明。

参见图1和图2所示,本实用新型实施例提供一种心内科用心包穿刺抽液装置,包 括套筒1,套筒1内移动设置有活塞31,该活塞31的前端面设置有穿刺针管2,活塞31的后端 面设置有带推手柄32的推拉杆3,具体的,推拉杆3的外侧壁设置有刻度线。操作人员通过该 刻度线即可判断穿刺针管2的插入深度。且滑动通槽34到活塞31的距离,大于套筒1的长度。 推拉杆3内插装有引流管4,引流管4的前端为封闭端,且引流管4的管壁靠近封闭端的位置 开设有若干引流孔41,封闭端穿过活塞31,活动插装于穿刺针管2中;引流管4的后端穿过推 手柄32,通过导管5与外部的抽液装置相连;当引流孔41随引流管4移动至穿刺针管2外时, 即可通过外部的抽液装置实施积液抽取,由于引流管4的前端为封闭端,可防止对心肌造成 损伤,其结构简单,操作方便,穿刺安全,具有显著的实用性。具体的,引流管4靠近后端的位 置设置有单向阀43。优选的,引流管4与推拉杆3之间设置有密封圈。因此,能够避免空气进 入,减轻了患者的痛苦,降低了医务人员的工作难度。更优选的,导管5上设置有电子流量 计。该电子流量计能够自动计量抽取的积液的流量,对疾病的诊断和进一步治疗有着巨大 的指导作用。

推拉杆3的外侧壁沿其轴向设置有若干卡齿33,套筒1的外侧壁活动插装有卡条 12,该卡条12的端部穿过套筒1,卡装于任意两个相邻的卡齿33之间;使用时,将卡条12从卡 齿33中抽离,即可推动穿刺针管2伸缩运动,待穿刺针管2达到预设位置后,将卡条12插入对 应的两个相邻卡齿33之间,即可对其限位,可有效避免心包穿刺针管2移位,避免划伤心脏 和大血管,增加了心包穿刺术的准确性和稳定性。

推拉杆3的侧壁靠近推手柄32的位置开设有一个滑动通槽34和若干个限位通槽 35,滑动通槽34沿推拉杆3的轴线设置,各限位通槽35均沿推拉杆3的径向设置,且各限位通 槽35的其中一端与滑动通槽34连通;具体的,各限位通槽35均位于滑动通槽34的同一侧,便 于操作。引流管4的外管壁设置有拨杆42,该拨杆42自由端穿过任意一个限位通槽35,并抵 持于该限位通槽35内。使用时,将拨杆42拨动至滑动通槽34中,即可使得引流管4沿推拉杆3 的轴向运动,待引流管4达到预设位置后,将拨杆42拨动至相应的限位通槽35中,即可对其 限位,可有效避免引流管3移位,同时,根据拨杆42所处的限位通槽35,判断其深入深度,降 低了医务人员的工作难度。

参见图3和图4所示,套筒1的前端设置有针筒11。且心内科用心包穿刺抽液装置还 包括漏斗状的胸托6,该胸托6的两端设置有绑带62,胸托6的顶部设置有圆筒状的安装座 61,且安装座61的内侧壁设置有内螺纹;针筒11的外侧壁设置有与内螺纹相配合的外螺纹。 使用时,通过绑带62将胸托6固定在患者胸前的预设位置,然后通过针筒11将心内科用心包 穿刺抽液装置固定于安装座61上,通过胸托6控制穿刺针管2的插入深度及角度,提高了手 术的精确性。具体的,胸托6和套筒1均由透明材料制成,便于观察穿刺针管2和卡齿33。

本实用新型不仅局限于上述最佳实施方式,任何人在本实用新型的启示下都可得 出其他各种形式的产品,但不论在其形状或结构上作任何变化,凡是具有与本实用新型相 同或相近似的技术方案,均在其保护范围之内。



说 明 书 附 图



图1



图2



图3



图4
