一种护理科输液辅助用支架

发布时间:2019/06/13 丨 文章来源:医学发明创新转化推广平 丨 浏览次数:


申请号: CN201621151222.4
申请日: 20161031
申请(专利权)人: [十堰市太和医院]
地址: 湖北省十堰市人民南路32号
发明人: [皮海菊, 杨红容, 肖淼生, 魏娜, 饶珊珊, 秦玲, 吴文琴, 夏俊琳, 罗蕊丽, 尚晖, 张东云]
主分类号: A61M5/14
公开(公告)号: CN206463291U
公开(公告)日: 20170905
代理机构: 武汉智盛唯佳知识产权代理事务所(普通合伙)
代理人: [李佳怡]


(19)中华人民共和国国家知识产权局

(12)实用新型专利
(10)授权公告号 CN206463291U
(45)授权公告日 20170905

(21)申请号 CN201621151222.4

(22)申请日 20161031

(73)专利权人 [十堰市太和医院]

地址 湖北省十堰市人民南路32号

(72)发明人 [皮海菊, 杨红容, 肖淼生, 魏娜, 饶珊珊, 秦玲, 吴文琴, 夏俊琳, 罗蕊丽, 尚晖, 张东云]

(74)专利代理机构 武汉智盛唯佳知识产权代理事务所(普通合伙)

      代理人 [李佳怡]

(54)实用新型名称
     一种护理科输液辅助用支架


(57)摘要
     本实用新型公开了一种护理科输液辅助用支架,包括底板座、手动升降杆、顶板和托盘,所述手动升降杆竖直设于底板座上,底板座的底部外圈还设有多个万向轮,且万向轮为带刹车的万向轮,手动升降杆的缸体上还设有托盘,托盘的顶部口沿处设有弹性布,手动升降杆的活塞杆上部设有输液管卡盘,手动升降杆的活塞杆顶端设有顶板,顶板的下侧周向设有多个隔板,相邻的两个隔板之间于顶板上设有挂钩。本实用新型结构稳定,使用调节方便,输液可靠性高,且方便医疗工具的放置。

权 利 要 求 书
1.一种护理科输液辅助用支架,包括底板座、手动升降杆、顶板和托盘,其特征在于,所 述手动升降杆竖直设于底板座上,手动升降杆的缸体上设有用于对手动升降杆进行高度调 节的升降调节臂,所述手动升降杆的缸体底部前后两侧于底板座上均设有第一斜撑杆,手 动升降杆的缸体底部左右两侧于底板座上分别设有待用输液瓶存放箱和已用输液瓶存放 箱,所述底板座的底部外圈还设有多个万向轮,所述手动升降杆的缸体上还设有托盘,托盘 的下侧设有连接固定于手动升降杆的缸体上的第二斜撑杆,所述托盘的顶部口沿处设有弹 性布,所述手动升降杆的活塞杆上部设有输液管卡盘,输液管卡盘的外圈周向设有多个输 液管卡口,输液管卡口的末端设有圆孔,所述手动升降杆的活塞杆顶端设有顶板,顶板的下 侧周向设有多个隔板,相邻的两个隔板之间于顶板上设有挂钩,所述手动升降杆的活塞杆 上端还套设有橡胶套。
2.根据权利要求1所述的护理科输液辅助用支架,其特征在于,所述待用输液瓶存放 箱、已用输液瓶存放箱和第一斜撑杆均紧贴手动升降杆的缸体设置。
3.根据权利要求1所述的护理科输液辅助用支架,其特征在于,所述托盘设于与升降调 节臂相对的另一侧,且托盘水平设置。
4.根据权利要求1或3所述的护理科输液辅助用支架,其特征在于,所述弹性布和托盘 的左侧边形成有等腰三角形缺口。
5.根据权利要求1所述的护理科输液辅助用支架,其特征在于,所述橡胶套的高度大于 隔板的高度。
6.根据权利要求1所述的护理科输液辅助用支架,其特征在于,所述挂钩和输液管卡口 的数量相同,且竖直对应。
7.根据权利要求1所述的护理科输液辅助用支架,其特征在于,所述第一斜撑杆和第二 斜撑杆均与竖直方向呈45°倾斜设置。
8.根据权利要求1或5所述的护理科输液辅助用支架,其特征在于,所述隔板的表面还 设有一层橡胶层。


说 明 书
一种护理科输液辅助用支架
技术领域
本实用新型涉及医疗护理技术领域,具体是一种护理科输液辅助用支架。
背景技术
在医院工作中,护理与临床医疗工作有着非常密切的关系,护理质量的高低直接 影响着医疗的质量。在医院的护理工作中,医护人员使用最多的就是静脉点滴输液架。目 前,现有的输液架移动不便,高度调节不方便;无法对使用前后的输液瓶进行分类存放;不 方便医疗工具的放置,且医疗工具容易掉落;对输液架移动时,输液瓶碰撞较严重,可靠性 差,且容易导致输液管脱落。为此,本领域技术人员提出了一种护理科输液辅助用支架,以 解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种护理科输液辅助用支架,以解决上述背景技术中 提出的问题。
为实现上述目的,本实用新型提供如下技术方案:
一种护理科输液辅助用支架,包括底板座、手动升降杆、顶板和托盘,所述手动升 降杆竖直设于底板座上,手动升降杆的缸体上设有用于对手动升降杆进行高度调节的升降 调节臂,所述手动升降杆的缸体底部前后两侧于底板座上均设有第一斜撑杆,手动升降杆 的缸体底部左右两侧于底板座上分别设有待用输液瓶存放箱和已用输液瓶存放箱,所述底 板座的底部外圈还设有多个万向轮,所述手动升降杆的缸体上还设有托盘,托盘的下侧设 有连接固定于手动升降杆的缸体上的第二斜撑杆,所述托盘的顶部口沿处设有弹性布,所 述手动升降杆的活塞杆上部设有输液管卡盘,输液管卡盘的外圈周向设有多个输液管卡 口,输液管卡口的末端设有圆孔,所述手动升降杆的活塞杆顶端设有顶板,顶板的下侧周向 设有多个隔板,相邻的两个隔板之间于顶板上设有挂钩,所述手动升降杆的活塞杆上端还 套设有橡胶套。
作为本实用新型进一步的方案:所述待用输液瓶存放箱、已用输液瓶存放箱和第 一斜撑杆均紧贴手动升降杆的缸体设置。
作为本实用新型进一步的方案:所述托盘设于与升降调节臂相对的另一侧,且托 盘水平设置。
作为本实用新型进一步的方案:所述弹性布和托盘的左侧边形成有等腰三角形缺 口。
作为本实用新型进一步的方案:所述橡胶套的高度大于隔板的高度。
作为本实用新型进一步的方案:所述挂钩和输液管卡口的数量相同,且竖直对应。
作为本实用新型进一步的方案:所述第一斜撑杆和第二斜撑杆均与竖直方向呈 45°倾斜设置。
作为本实用新型进一步的方案:所述隔板的表面还设有一层橡胶层。
与现有技术相比,本实用新型的有益效果是:通过挂钩可悬挂输液瓶,隔板可将各 个输液瓶分隔开,且隔板表面的橡胶层和橡胶套可对减小的输液瓶的碰撞,可靠性高;通过 输液管卡盘可对输液管进行卡位固定,防止脱落;通过升降调节臂可对手动升降杆的高度 进行调节,进而调节输液瓶的高度;通过托盘可放置医疗工具,通过弹性布可对医疗工具进 行弹性固定,且具有一定的防尘作用;通过待用输液瓶存放箱和已用输液瓶存放箱可分别 用于存放使用前后的输液瓶;通过第一斜撑杆和第二斜撑杆可分别提升手动升降杆和托盘 的稳定性;通过底板座底部设置的万向轮,方便对输液支架进行移动和固定。综上所述,该 输液辅助支架结构稳定,使用调节方便,输液可靠性高,且方便医疗工具的放置。
附图说明
图1为本实用新型的结构示意图。
图2为本实用新型中输液管卡盘的结构示意图。

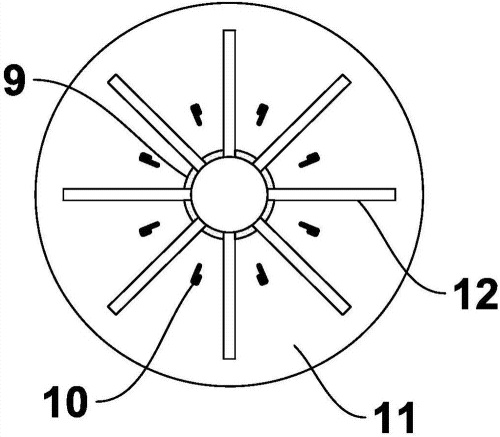

图3为本实用新型中顶板的仰视结构示意图。
图4为本实用新型中托盘的俯视结构示意图。
图中:1-万向轮,2-待用输液瓶存放箱,3-底板座,4-第一斜撑杆,5-已用输液瓶存 放箱,6-手动升降杆,7-升降调节臂,8-输液管卡盘,81-输液管卡口,9-橡胶套,10-挂钩, 11-顶板,12-隔板,13-托盘,14-第二斜撑杆,15-弹性布。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行 清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的 实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1~4,本实用新型实施例中,一种护理科输液辅助用支架,包括底板座3、 手动升降杆6、顶板11和托盘13,所述手动升降杆6竖直设于底板座3上,手动升降杆6的缸体 上设有用于对手动升降杆6进行高度调节的升降调节臂7,手动升降杆6的具体结构为本领 域熟知,不再赘述,所述手动升降杆6的缸体底部前后两侧于底板座3上均设有第一斜撑杆 4,手动升降杆6的缸体底部左右两侧于底板座3上分别设有待用输液瓶存放箱2和已用输液 瓶存放箱5,且待用输液瓶存放箱2、已用输液瓶存放箱5和第一斜撑杆4均紧贴手动升降杆6 的缸体设置,通过待用输液瓶存放箱2、已用输液瓶存放箱5和第一斜撑杆4提升手动升降杆 6的稳定性,所述待用输液瓶存放箱2和已用输液瓶存放箱5可分别用于存放使用前后的输 液瓶,所述底板座3的底部外圈还设有多个万向轮1,且万向轮1为带刹车的万向轮,方便输 液支架的移动和固定。
所述手动升降杆6的缸体上还设有托盘13,且托盘13设于与升降调节臂7相对的另 一侧,所述托盘13水平设置,托盘13的下侧设有连接固定于手动升降杆6的缸体上的第二斜 撑杆14,通过第二斜撑杆14可提升托盘13的稳定性,所述托盘13的顶部口沿处设有弹性布 15,且弹性布15和托盘13的左侧边形成有等腰三角形缺口,通过弹性布15可对医疗工具进 行弹性固定,且具有一定的防尘作用,通过缺口方便医疗工具的取放。
所述手动升降杆6的活塞杆上部设有输液管卡盘8,输液管卡盘8的外圈周向设有 多个输液管卡口81,输液管卡口81的末端设有圆孔,通过输液管卡口81方便对输液管进行 卡位固定,防止脱落,所述手动升降杆6的活塞杆顶端设有顶板11,顶板11的下侧周向设有 多个隔板12,相邻的两个隔板12之间于顶板11上设有挂钩10,通过挂钩10方便对输液瓶进 行悬挂,所述手动升降杆6的活塞杆上端还套设有橡胶套9,且橡胶套9的高度大于隔板12的 高度,通过橡胶套9可避免输液瓶撞击到手动升降杆6的活塞杆,可靠性高。
本实用新型中,所述挂钩10和输液管卡口81的数量相同,且竖直对应。
本实用新型中,所述第一斜撑杆4和第二斜撑杆14均与竖直方向呈45°倾斜设置, 稳定性较高。
本实用新型中,所述隔板12的表面还设有一层橡胶层(未示出),可进一步减小输 液瓶的碰撞。
在使用时,通过挂钩10可悬挂输液瓶,隔板12可将各个输液瓶分隔开,且隔板12表 面的橡胶层和橡胶套9可对减小的输液瓶的碰撞,可靠性高;通过输液管卡盘8可对输液管 进行卡位固定,防止脱落;通过升降调节臂7可对手动升降杆6的高度进行调节,进而调节输 液瓶的高度;通过托盘13可放置医疗工具,通过弹性布15可对医疗工具进行弹性固定,且具 有一定的防尘作用;通过待用输液瓶存放箱2和已用输液瓶存放箱5可分别用于存放使用前 后的输液瓶;此外,通过第一斜撑杆4和第二斜撑杆14可分别提升手动升降杆6和托盘13的 稳定性;通过底板座3底部设置的万向轮1,方便对输液支架进行移动和固定。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而 且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新 型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新 型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包 含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当 将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员 可以理解的其他实施方式。


说 明 书 附 图

图1

图2

图3

图4
