申请号：	CN201821297591.3
申请日：	20180813
申请（专利权）人：	[苏艳娟]
地址：	山东省聊城市阳谷县人民医院内分泌科十一楼
发明人：	[苏艳娟]
主分类号：	B01L3/14
公开（公告）号：	CN208612492U
公开（公告）日：	20190319
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208612492U （45）授权公告日 20190319



（21）申请号 CN201821297591.3   （22）申请日 20180813   （73）专利权人 [苏艳娟]   地址 山东省聊城市阳谷县人民医院内分泌科十一楼   （72）发明人 [苏艳娟]   （74）专利代理机构         代理人
（54）实用新型名称      内分泌科用内分泌物送检装置
（57）摘要      本实用新型提出内分泌科用内分泌物送检装置，包括棉棒、试管和手柄，手柄的右侧设置有用来放置试管的试管槽，试管槽的内壁设置有加热电阻丝，所述手柄还包括电池、加热开关和手指槽，在手柄的左上端设置有蛇管，棉棒插接在蛇管的前端，所述蛇管上套接有与试管配合的试管帽。本实用新型将试管和棉棒同时设置在手柄上，提高了取样的效率；利用蛇管代替了棉棒部分长度，提高取样灵活性，而且蛇管弯曲一定角度后可以将棉棒插在试管中，并用试管帽和挡板对试管口进行密封，提高了试管的密封性能；利用加热电阻丝可以使试管中的温度维持在一定水平，而且使用平板结构的手柄的稳定性较高。本实用新型设计合理、结构简单，适合大规模推广。



权 利 要 求 书

1.内分泌科用内分泌物送检装置，包括棉棒和试管，其特征在于，所述试管设置在手柄上，所述手柄的右侧设置有试管槽，所述试管槽的内壁设置有加热电阻丝，所述手柄的内部设置有与加热电阻丝电性连接的电池，所述手柄的正面设置有加热开关，所述手柄的左侧设置有手指槽，所述手柄的左上端设置有蛇管，所述棉棒插接在蛇管的前端，所述蛇管上套接有与试管配合的试管帽。 2.根据权利要求1所述的内分泌科用内分泌物送检装置，其特征在于，所述手柄为平板式结构，所述手柄的左上端高于手柄的右上端。 3.根据权利要求2所述的内分泌科用内分泌物送检装置，其特征在于，所述试管的前端设置有用来限定试管帽的挡板。 4.根据权利要求3所述的内分泌科用内分泌物送检装置，其特征在于，所述手柄的右侧设置有定位螺栓。



说 明 书

内分泌科用内分泌物送检装置

技术领域

本实用新型属于内分泌科医疗用具技术领域，尤其涉及内分泌科用内分泌物送检装置。

背景技术

内分泌与外分泌相对应，内分泌指的是机体组织所产生的物质不经导管而直接分泌于血液(体液)中的现象，即:分泌细胞将所产生的激素直接进入到体液中，以体液为媒介对靶细胞产生效应的一种分泌形式。临床上很多情况需要借助对病人内分泌物的抽检来进行诊断，收集内分泌物质最常用到的就是棉棒，使用棉棒将病灶位置的分泌物质粘下来再放置于送检试管中。

目前，内分泌检查通常是将沾有样本的棉棒直接放入试管中移送至化验科，在送检过程中试管处于与外界接触的状态，密封性特别差，很难避免外界病菌落到棉棒上，同时也不能阻止样本散发的病菌飘落到外界空气中，从而影响化验结果；再者，采集到的样本的温度变化较快，尤其是在冬天，部分成分或酶容易受到温度影响而失活，现有的试管在送检的过程中并不具备保温的功能，进而对检测结果产生一定的影响；其次，采集内分泌物的用的试管稳定性较差，即便放在试管架上也会产生晃动，难以保证棉棒上的样本稳定维持在棉棒上。

实用新型内容

本实用新型针对上述内分泌物的送检装置所存在的技术问题，提出一种设计合理、结构简单、密封性和稳定性好且具有保温功能的内分泌科用内分泌物送检装置。

为了达到上述目的，本实用新型采用的技术方案为，本实用新型提供的内分泌科用内分泌物送检装置，包括棉棒和试管，所述试管设置在手柄上，所述手柄的右侧设置有试管槽，所述试管槽的内壁设置有加热电阻丝，所述手柄的内部设置有与加热电阻丝电性连接的电池，所述手柄的正面设置有加热开关，所述手柄的左侧设置有手指槽，所述手柄的左上端设置有蛇管，所述棉棒插接在蛇管的前端，所述蛇管上套接有与试管配合的试管帽。

作为优选，所述手柄为平板式结构，所述手柄的左上端高于手柄的右上端。

作为优选，所述试管的前端设置有用来限定试管帽的挡板。

作为优选，所述手柄的右侧设置有定位螺栓。

与现有技术相比，本实用新型的优点和积极效果在于，

1、本实用新型提供的内分泌科用内分泌物送检装置，将试管和棉棒同时设置在手柄上，提高了取样的效率；利用能够弯曲的蛇管代替了棉棒的部分长度，提高了棉棒的灵活性，而且蛇管弯曲一定角度后可以将棉棒插在试管中，并用试管帽和挡板对试管口进行密封，提高了试管的密封性能；利用加热电阻丝可以使试管中的温度维持在一定水平，避免温度差异导致样本失活；而且使用平板结构的手柄的稳定性较高，避免试管晃动导致棉棒上的样本掉落；本实用新型设计合理、结构简单，适合大规模推广。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

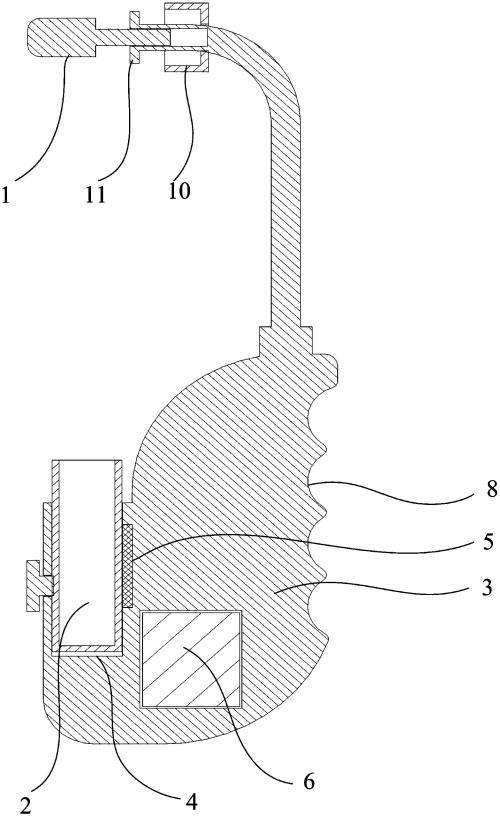

图1为实施例提供的内分泌科用内分泌物送检装置的剖视图；

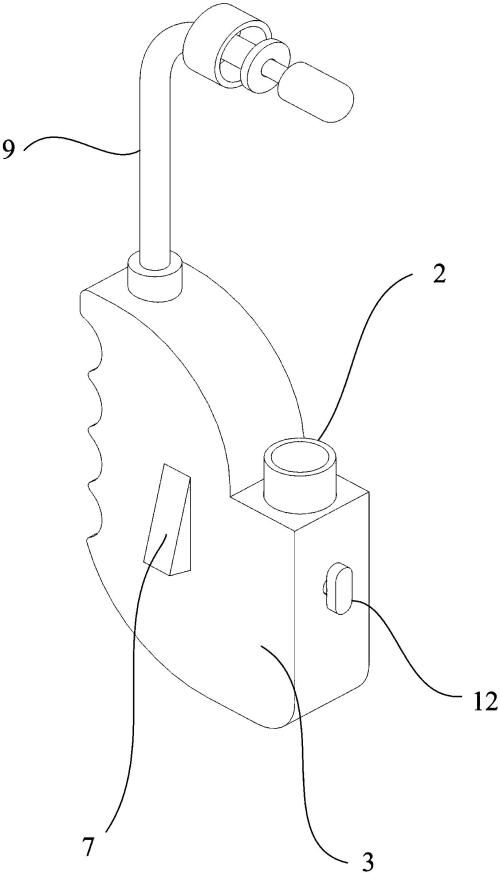

图2为实施例提供的内分泌科用内分泌物送检装置的轴侧图；

以上各图中，1、棉棒；2、试管；3、手柄；4、试管槽；5、加热电阻丝；6、电池；7、加热开关；8、手指槽；9、蛇管；10、试管帽；11、挡板；12、定位螺栓。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。为叙述方便，下文如出现“上”、“下”、“左”、“右”字样，仅表示与附图2本身的上、下、左、右方向一致，并不对结构起限定作用。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。

实施例，如图1、图2所示，本实用新型提供的内分泌科用内分泌物送检装置，包括棉棒1和试管2，为了提高取样的效率，本实用新型将棉棒1和试管2同时设置在手柄3上，具体地，在手柄3的右侧设置有用来放置试管2的试管槽4，手柄3的右侧设置有定位螺栓12用来固定试管槽中的试管2；在手柄3的左上端设置有蛇管9，棉棒1插接在蛇管9的前端，蛇管9上套接有与试管2配合的试管帽10，试管2的前端设置有用来限定试管帽10的挡板11；利用能够弯曲的蛇管9代替了棉棒的部分长度，棉棒本身可以选择长度较短的棉棒，只需保证在棉棒头有足够的棉花即可，提高了操作人员取样动作的灵活性，而且蛇管9弯曲一定角度后可以将棉棒1插在试管2中，并用试管帽10和挡板11对试管口进行密封，提高了试管的密封性能，避免样本被感染；需要说明的是，本装置提供的挡板11的直径大于试管口使其正好可以盖在试管口处，而且可以使棉棒1处于试管2的轴心位置；而试管帽10与试管口可以采用螺纹连接的形式，也可以采用插接的形式，本装置优选插接形式，这样既可以保证密封性又能保证相对较高的工作效率。

进一步地，为了方便棉棒1插入试管2，本实用新型提供的手柄3的左上端高于手柄的右上端并用圆角过渡，这样设置是考虑到蛇管9的前端有一部分因为插入棉棒1后弯曲性能变差，降低试管2所在一侧的手柄高度可以相对放宽蛇管前端弯曲的曲率半径的弯曲范围，从而有利于棉棒1直接插入试管2并实现固定。

为了避免温差对样本活性的影响，本实用新型提供的试管槽4的内壁设置有加热电阻丝5，手柄3的内部设置有与加热电阻丝5电性连接的电池，手柄的正面设置有加热开关7；按下加热开关7可以利用加热电阻丝5对试管2进行加热，而且本装置中采用低压蓄电池，3v、6v或12v，可以避免加热电阻丝温度过高，而本装置只需将试管中的温度维持在一定水平，待进入化验室中另行存放即可。

为了使本装置在被使用的过程中更衬手，在手柄3的左侧设置有手指槽8以便操作者把持，稳定性较好。

鉴于试管都是圆柱状，为了提高样本和试管在送检过程中的稳定性，本实用新型提供的手柄3为平板结构，而试管2放置在试管槽4中后相当于限制了试管的任意方向上的转动，保证试管在送检中的稳定性，减少样本的晃动。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。



说 明 书 附 图
